申请日2018.07.02
公开(公告)日2018.10.12
IPC分类号C02F1/00; C02F103/28
摘要
本发明涉及造纸加工技术领域，且公开了一种用于金属充皮纸加工后的水处理回收利用设备，包括残渣接收处理装置，残渣接收处理装置位于顶部内腔的中部贯穿连接有废料接料斗，废料接料斗的底部插接在废料分离处理装置顶部的中部，废料分离处理装置底部的中部卡接有废料分离排出斗，废料分离排出斗的底部焊接有下料直管，下料直管底部的一端贯穿残渣接收处理装置并且与残渣回收利用装置的顶部相插接。该发明，通过废料接料斗能够与清洗装置进行连接在一起，然后废水能够排入到残渣接收处理装置内，根据残渣接收处理装置内置的结构组合使用，能够对过滤出来的残渣进行分离处理，防止排出到外界造成环境污染的情况。
权利要求书

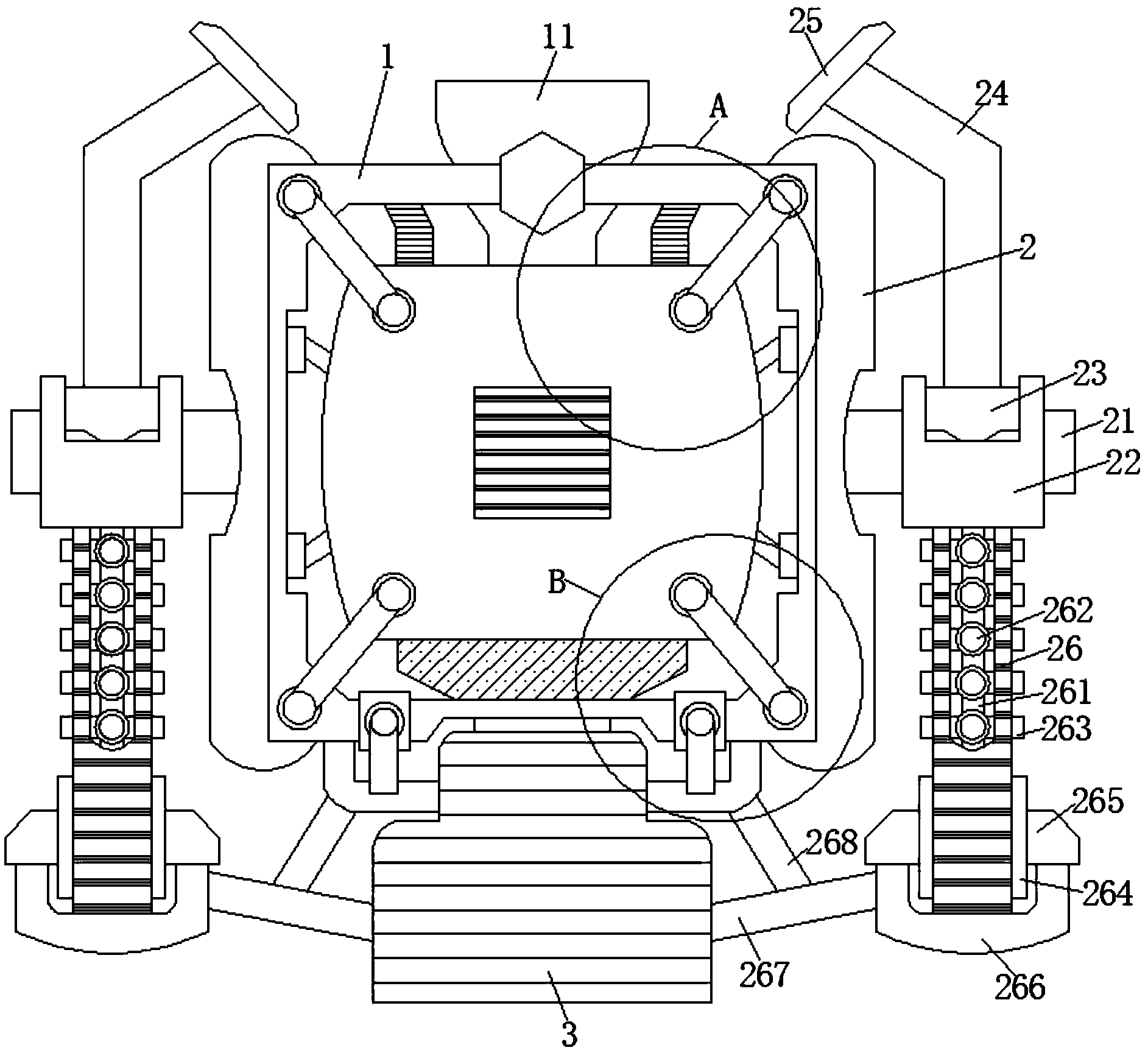

1.一种用于金属充皮纸加工后的水处理回收利用设备，包括残渣接收处理装置(1)，其特征在于：所述残渣接收处理装置(1)的外表面两侧均卡接有侧定夹持装置(2)，残渣接收处理装置(1)位于顶部内腔的中部贯穿连接有废料接料斗(11)，且废料接料斗(11)与残渣接收处理装置(1)连接处的内腔插接有定位六角扣板(111)，废料接料斗(11)的底部插接在废料分离处理装置(12)顶部的中部，且废料分离处理装置(12)位于中部的表面插接有驱动电机(13)，驱动电机(13)输出轴的一端贯穿废料分离处理装置(12)并且与驱动转轴(131)的一端相焊接，驱动转轴(131)的另一端焊接在废料分离处理装置(12)的内壁，驱动转轴(131)的外表面套装有环形定位支座(132)，环形定位支座(132)的外表面两侧均焊接有导流扇片(133)，废料分离处理装置(12)底部的中部卡接有废料分离排出斗(17)，废料分离排出斗(17)的底部焊接有下料直管(171)，下料直管(171)底部的一端贯穿残渣接收处理装置(1)并且与残渣回收利用装置(3)的顶部相插接。
2.根据权利要求1所述的一种用于金属充皮纸加工后的水处理回收利用设备，其特征在于：两个所述侧定夹持装置(2)外侧的中部均焊接有活动调节插柱(21)，活动调节插柱(21)，活动调节插柱(21)的外表面中部套装有带槽式调节卡座(22)，带槽式调节卡座(22)的内侧的中部插接有锥形卡板(23)，锥形卡板(23)的顶部焊接有顶部防护支架(24)，且顶部防护支架(24)顶部的一端焊接有限位卡盘(25)，带槽式调节卡座(22)的底部焊接有底部调控装置(26)。
3.根据权利要求2所述的一种用于金属充皮纸加工后的水处理回收利用设备，其特征在于：所述底部调控装置(26)的内侧插接有调控支板(261)，调控支板(261)的内腔贯穿连接有调控卡环(262)，且调控卡环(262)的两侧均焊接有调控限位块(263)，调控限位块(263)的一侧贯穿底部调控装置(26)并且延伸至外侧，底部调控装置(26)底部两侧的外表面均焊接有插接防护板(264)，且两个插接防护板(264)的外侧均焊接有梯形承重板(265)，两个梯形承重板(265)底部之间通过U型承重座(266)相焊接，U型承重座(266)的外侧焊接有侧定调控支架(267)，侧定调控支架(267)的一端插接在残渣回收利用装置(3)的外侧中部，侧定调控支架(267)的顶部焊接有限位加强支杆(268)，限位加强支杆(268)的顶部焊接在外侧调控卡位支架(183)底部的一侧。
4.根据权利要求1所述的一种用于金属充皮纸加工后的水处理回收利用设备，其特征在于：所述残渣接收处理装置(1)底部两侧的外表面均套装有固定套板(18)，两个固定套板(18)的内腔均贯穿连接有环形铰接插柱(181)，环形铰接插柱(181)的外表面套装有卡位盖板(182)，卡位盖板(182)焊接在外侧调控卡位支架(183)的外表面，且外侧调控卡位支架(183)的一端焊接在残渣接收处理装置(1)底部的外表面，外侧调控卡位支架(183)的另一端插接在残渣回收利用装置(3)的外侧。
5.根据权利要求1所述的一种用于金属充皮纸加工后的水处理回收利用设备，其特征在于：所述废料分离处理装置(12)位于顶部的两侧均焊接有顶部支架(14)，且两个顶部支架(14)分别于残渣接收处理装置(1)位于顶部内壁的两侧相焊接，废料分离处理装置(12)四角处的内腔均插接有限位插块(15)，限位插块(15)的外表面套装有限位调节架(151)，且限位调节架(151)的一端套装在定位插块(152)的外表面，定位插块(152)插接在残渣接收处理装置(1)的内腔，废料分离处理装置(12)外表面的两侧均焊接有四角定位支撑机构(16)，且四角定位支撑机构(16)的一侧焊接在残渣接收处理装置(1)的内壁。
6.根据权利要求1所述的一种用于金属充皮纸加工后的水处理回收利用设备，其特征在于：所述废料分离处理装置(12)位于顶部的内腔贯穿连接有排料通道(121)，排料通道(121)底部的一端插接在内置处理装置(122)顶部的中部，且内置处理装置(122)贯穿连接在废料分离处理装置(12)两侧内腔之间，内置处理装置(122)位于内腔底部的两侧均焊接有承载座(1221)，两个承载座(1221)之间通过水流带动轴(1222)固定连接，水流带动轴(1222)的外表面套装有水流带动扇片(1223)，内置处理装置(122)位于底部的内腔中部插接有废料筛选装置(123)，废料筛选装置(123)位于内腔的两侧均贯穿连接有废料筛选支座(1231)，且废料筛选支座(1231)的内腔开设有废料筛选漏孔(1232)。
7.根据权利要求6所述的一种用于金属充皮纸加工后的水处理回收利用设备，其特征在于：所述排料通道(121)的内腔贯穿连接有减压凸位扣座(1211)，且减压凸位扣座(1211)的内腔中部插接有减压环，排料通道(121)的外表面两侧均焊接有固定防护组件(1213)，固定防护组件(1213)的一端焊接在废料分离处理装置(12)顶部的内壁。
8.根据权利要求1所述的一种用于金属充皮纸加工后的水处理回收利用设备，其特征在于：所述残渣回收利用装置(3)位于顶部的内腔焊接有落料沉淀装置(31)，落料沉淀装置(31)的底部焊接有回收利用箱(32)，且回收利用箱(32)的底部焊接在残渣回收利用装置(3)内腔的底部，回收利用箱(32)外表面的中部焊接有密封壳(33)，且密封壳(33)的内腔开设有排料连接口(34)，回收利用箱(32)位于两侧的外表面均焊接有转动调节座(35)，回收利用箱(32)的外表面两侧均焊接有抗压支撑板(36)，且抗压支撑板(36)的一端焊接在残渣回收利用装置(3)的内壁，抗压支撑板(36)插接在抗压气囊(37)的外表面，且抗压气囊(37)的顶部和底部均通过连接支杆(38)与残渣回收利用装置(3)的内侧相焊接。
说明书
一种用于金属充皮纸加工后的水处理回收利用设备
技术领域
本发明涉及造纸加工技术领域，具体为一种用于金属充皮纸加工后的水处理回收利用设备。
背景技术
造纸是古代中国劳动人民的重要发明。分有机制和手工两种形式。
金属充皮纸属于纸类的一种，在对金属充皮纸进行造纸加工时，会使用到很多道工序，而且在对金属充皮纸加工完成后，会对金属充皮纸进行清洗处理，在进行清洗时，会使用到很多的水分，加工处理后的水分如果不经过处理，会掺杂很多的杂质，不仅会影响水分的后续使用，在排出到外界时还会造成环境污染的情况，进而不利于环境的保护，同时也会造成水资源的浪费，进而提高对金属充皮纸进行加工的成本，如果未处理的废水在进行对金属充皮纸进行后续的清洗处理时，不仅会影响金属充皮纸的质量，同时还会导致金属充皮纸的表面造成毛糙的情况，进而降低了使用效果，因此需要发明一种用于金属充皮纸加工后的水处理回收利用设备来解决上述问题。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种用于金属充皮纸加工后的水处理回收利用设备，具备能够对清洗金属充皮纸后的水分进行处理，不仅能方便后续的回收利用，同时也能够防止排出到外界时造成环境污染的情况，不仅能够提高对废水的处理效果，同时还能够加强环保的效果等优点，解决了加工处理后的水分如果不经过处理，会掺杂很多的杂质，不仅会影响水分的后续使用，在排出到外界时还会造成环境污染的情况，进而不利于环境的保护，同时也会造成水资源的浪费，进而提高对金属充皮纸进行加工的成本，如果未处理的废水在进行对金属充皮纸进行后续的清洗处理时，不仅会影响金属充皮纸的质量，同时还会导致金属充皮纸的表面造成毛糙的情况，进而降低了使用效果的问题。
(二)技术方案
为实现上述具备能够对清洗金属充皮纸后的水分进行处理，不仅能方便后续的回收利用，同时也能够防止排出到外界时造成环境污染的情况，不仅能够提高对废水的处理效果，同时还能够加强环保的效果目的，本发明提供如下技术方案：一种用于金属充皮纸加工后的水处理回收利用设备，包括残渣接收处理装置，所述残渣接收处理装置的外表面两侧均卡接有侧定夹持装置，残渣接收处理装置位于顶部内腔的中部贯穿连接有废料接料斗，且废料接料斗与残渣接收处理装置连接处的内腔插接有定位六角扣板，废料接料斗的底部插接在废料分离处理装置顶部的中部，且废料分离处理装置位于中部的表面插接有驱动电机，驱动电机输出轴的一端贯穿废料分离处理装置并且与驱动转轴的一端相焊接，驱动转轴的另一端焊接在废料分离处理装置的内壁，驱动转轴的外表面套装有环形定位支座，环形定位支座的外表面两侧均焊接有导流扇片，废料分离处理装置底部的中部卡接有废料分离排出斗，废料分离排出斗的底部焊接有下料直管，下料直管底部的一端贯穿残渣接收处理装置并且与残渣回收利用装置的顶部相插接。
优选的，两个所述侧定夹持装置外侧的中部均焊接有活动调节插柱，活动调节插柱，活动调节插柱的外表面中部套装有带槽式调节卡座，带槽式调节卡座的内侧的中部插接有锥形卡板，锥形卡板的顶部焊接有顶部防护支架，且顶部防护支架顶部的一端焊接有限位卡盘，带槽式调节卡座的底部焊接有底部调控装置。
优选的，所述底部调控装置的内侧插接有调控支板，调控支板的内腔贯穿连接有调控卡环，且调控卡环的两侧均焊接有调控限位块，调控限位块的一侧贯穿底部调控装置并且延伸至外侧，底部调控装置底部两侧的外表面均焊接有插接防护板，且两个插接防护板的外侧均焊接有梯形承重板，两个梯形承重板底部之间通过U型承重座相焊接，U型承重座的外侧焊接有侧定调控支架，侧定调控支架的一端插接在残渣回收利用装置的外侧中部，侧定调控支架的顶部焊接有限位加强支杆，限位加强支杆的顶部焊接在外侧调控卡位支架底部的一侧。
优选的，所述残渣接收处理装置底部两侧的外表面均套装有固定套板，两个固定套板的内腔均贯穿连接有环形铰接插柱，环形铰接插柱的外表面套装有卡位盖板，卡位盖板焊接在外侧调控卡位支架的外表面，且外侧调控卡位支架的一端焊接在残渣接收处理装置底部的外表面，外侧调控卡位支架的另一端插接在残渣回收利用装置的外侧。
优选的，所述废料分离处理装置位于顶部的两侧均焊接有顶部支架，且两个顶部支架分别于残渣接收处理装置位于顶部内壁的两侧相焊接，废料分离处理装置四角处的内腔均插接有限位插块，限位插块的外表面套装有限位调节架，且限位调节架的一端套装在定位插块的外表面，定位插块插接在残渣接收处理装置的内腔，废料分离处理装置外表面的两侧均焊接有四角定位支撑机构，且四角定位支撑机构的一侧焊接在残渣接收处理装置的内壁。
优选的，所述废料分离处理装置位于顶部的内腔贯穿连接有排料通道，排料通道底部的一端插接在内置处理装置顶部的中部，且内置处理装置贯穿连接在废料分离处理装置两侧内腔之间，内置处理装置位于内腔底部的两侧均焊接有承载座，两个承载座之间通过水流带动轴固定连接，水流带动轴的外表面套装有水流带动扇片，内置处理装置位于底部的内腔中部插接有废料筛选装置，废料筛选装置位于内腔的两侧均贯穿连接有废料筛选支座，且废料筛选支座的内腔开设有废料筛选漏孔。
优选的，所述排料通道的内腔贯穿连接有减压凸位扣座，且减压凸位扣座的内腔中部插接有减压环，排料通道的外表面两侧均焊接有固定防护组件，固定防护组件的一端焊接在废料分离处理装置顶部的内壁。
优选的，所述残渣回收利用装置位于顶部的内腔焊接有落料沉淀装置，落料沉淀装置的底部焊接有回收利用箱，且回收利用箱的底部焊接在残渣回收利用装置内腔的底部，回收利用箱外表面的中部焊接有密封壳，且密封壳的内腔开设有排料连接口，回收利用箱位于两侧的外表面均焊接有转动调节座，回收利用箱的外表面两侧均焊接有抗压支撑板，且抗压支撑板的一端焊接在残渣回收利用装置的内壁，抗压支撑板插接在抗压气囊的外表面，且抗压气囊的顶部和底部均通过连接支杆与残渣回收利用装置的内侧相焊接。
(三)有益效果
与现有技术相比，本发明提供了一种用于金属充皮纸加工后的水处理回收利用设备，具备以下有益效果：
1、该用于金属充皮纸加工后的水处理回收利用设备，通过废料接料斗能够与清洗装置进行连接在一起，然后对金属充皮纸进行清洗加工后的废水能够排入到残渣接收处理装置内，根据残渣接收处理装置内置的结构组合使用，不仅能够对废水进行过滤处理，同时也能够对过滤出来的残渣进行分离处理，进而能够提高对废水和残渣的处理效果，不仅能够提高对废水后续的使用，同时也能防止排出到外界造成环境污染的情况，进而提高了环保的效果。
2、该用于金属充皮纸加工后的水处理回收利用设备，通过下料直管将待处理的废水和残渣排入到废料分离处理装置内，然后通过排料通道落入到内置处理装置内，根据导流扇片和水流带动扇片的组合使用，产生的离心力不仅能够提高对废水和残渣的分离效果，同时还能够对残渣进行吸附处理，不仅能够提高废水后续的回收利用，同时也能够大幅度减少残渣的产生，进而提高环保的效果。
3、该用于金属充皮纸加工后的水处理回收利用设备，通过内置处理装置将残渣和废水分离后的水分落入到废料筛选装置内，通过废料筛选装置内的废料筛选支座和废料筛选漏孔的组合使用，能够对废水进行净化过滤处理，不仅能够提高水质，同时在处理后的水分对金属充皮纸进行清洗处理时，能够防止金属充皮纸造成毛糙影响质量的情况，进而提高对水质的处理。
4、该用于金属充皮纸加工后的水处理回收利用设备，在废水和杂质进入到排料通道内时，根据减压凸位扣座和减压环的组合使用，能够降低排料通道内的压力，不仅能够在对在对废水和残渣进行输送时更加稳定和流畅，同时也能够防止在输送过程中压力过大导致残渣堆积在一起导致堵塞的情况，进而提高对废水和残渣的处理效果。
5、该用于金属充皮纸加工后的水处理回收利用设备，通过限位插块、限位调节架和定位插块的组合使用，能够在废料分离处理装置进行废水和残渣处理的过程中，通过水流的作用力能够带动废料分离处理装置的摇摆作用力，通过摇摆的作用力不仅能够提高对废水和残渣的输送效果，同时产生的晃荡作用，也能够加强对残渣的沉淀效果，进而提高对废水的处理作用。
6、该用于金属充皮纸加工后的水处理回收利用设备，通过侧定夹持装置能够对残渣接收处理装置进行夹持处理，同时也能根据接受废水和残渣的量进行调控残渣接收处理装置内的承重作用力，不仅能够在对废水和残渣进行处理时更加稳定和方便，同时也能够小幅度提高对废水和残渣的分离处理效果。
7、该用于金属充皮纸加工后的水处理回收利用设备，通过带槽式卡座、锥形卡板和顶部防护支架的组合使用，能够对残渣接收处理装置进行限位处理，同时也能够提高残渣接收处理装置与清洗装置之间连接的稳定效果，同时通过限位卡盘能够加固与清洗装置之间的牢固效果，在对废水和残渣进行输送时更加稳定。
8、该用于金属充皮纸加工后的水处理回收利用设备，通过底部调控装置不进行可以起到支撑带槽式调节卡座的作用，同时也能够根据接受的废水和残渣的量来调控承载力，然后对残渣回收利用装置进行调控压力，保证对废水接收时的流畅效果，同时侧定调控支架和限位加强支杆能够加强U型承重座、残渣回收利用装置与残渣接收处理装置之间的牢固性能，进而提高防护效果。
9、该用于金属充皮纸加工后的水处理回收利用设备，通过抗压支撑板、抗压气囊和连接支杆的组合使用，能够在将处理后的废水排入到残渣回收利用装置内时，通过水流下坠时产生的作用力，能够带动抗压气囊产生膨胀的效果，然后通过抗压气囊与连接支杆能够降低残渣回收利用装置在对废水和残渣进行回收时的流畅，同时密封壳能够对残渣回收利用装置进行密封处理，然后通过排料连接口与外界管道进行连接，在对废水进行提取时更加方便。
