申请日2018.07.01
公开(公告)日2018.10.19
IPC分类号E02B15/10
摘要
本发明公开了一种污水处理用固体垃圾打捞装置，包括矩形基座,所述矩形基座两侧面均设有矩形垫片，每个所述矩形垫片内均嵌装有旋转端为水平的一号微型旋转电机，每个所述一号微型旋转电机旋转端上均固定连接有转动杆，每个所述转动杆上均套装有L形连接管，每个所述L形连接管内均嵌装有电控伸缩杆，每个所述电控伸缩杆上均固定连接有折形摆动杆，一对所述折形摆动杆上共同固定连接有打捞筛网筒。本发明的有益效果是，可以将污水中的固体垃圾用打捞筛网筒收集到垃圾储存箱中，省去了人工打捞的麻烦，自动移动效果良好，摆动角度良好，打捞方便，减轻劳动强度，提高效率的装置。
权利要求书

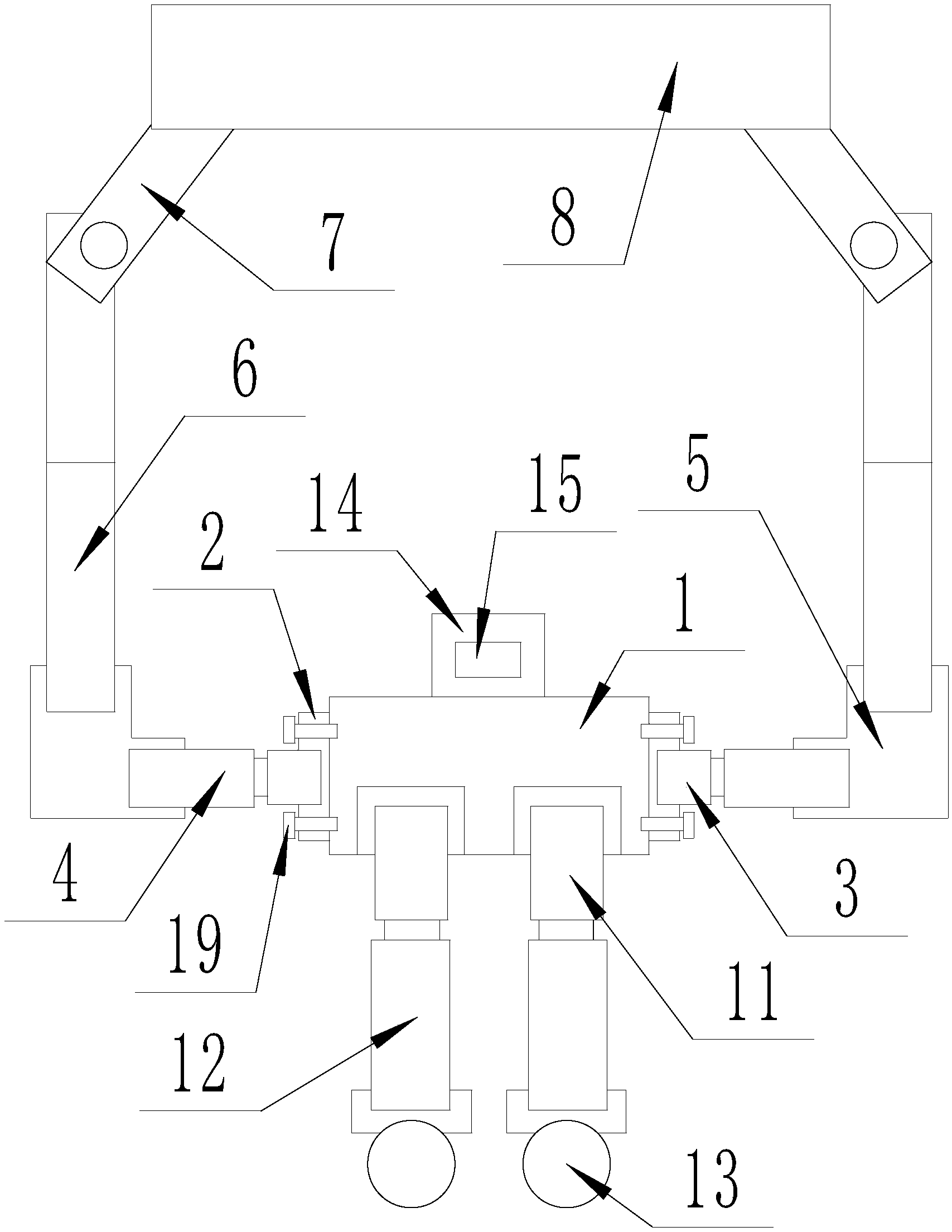

1.一种污水处理用固体垃圾打捞装置，包括矩形基座(1),其特征在于，所述矩形基座(1)两侧面均设有矩形垫片(2)，每个所述矩形垫片(2)内均嵌装有旋转端为水平的一号微型旋转电机(3)，每个所述一号微型旋转电机(3)旋转端上均固定连接有转动杆(4)，每个所述转动杆(4)上均套装有L形连接管(5)，每个所述L形连接管(5)内均嵌装有电控伸缩杆(6)，每个所述电控伸缩杆(6)上均固定连接有折形摆动杆(7)，一对所述折形摆动杆(7)上共同固定连接有打捞筛网筒(8)，所述矩形基座(1)内上表面中心处加工有一对条形凹槽，每个所述条形凹槽内均嵌装有折形支撑杆(9)，每个所述折形支撑杆(9)上均固定连接有无盖垃圾储存箱(10)，所述矩形基座(1)下表面四角处均加工有矩形凹槽，每个所述矩形凹槽内均嵌装有旋转端向下的二号微型旋转电机(11)，每个所述二号微型旋转电机(11)旋转端上均固定连接有转动圆轴(12)，每个所述转动圆轴(12)上均套装有电控转动滚轮(13)，所述矩形基座(1)上表面中心处设有蓄电池盒(14)，所述蓄电池盒(14)内设有蓄电池(15)，所述矩形基座(1)前表面左侧设有把手(16)，所述矩形基座(1)前表面右侧设有控制器(17)，所述控制器(17)的输出端通过导线分别与一号微型旋转电机(3)、二号微型旋转电机(11)、电控伸缩杆(6)和电控转动滚轮(13)电性连接，所述控制器(17)的输入端通过导线与蓄电池(15)电性连接。
2.根据权利要求所述的一种污水处理用固体垃圾打捞装置，其特征在于，所述无盖垃圾储存箱(10)上设有封盖(18)。
3.根据权利要求所述的一种污水处理用固体垃圾打捞装置，其特征在于，每个所述矩形垫片(2)均是由一对紧定螺钉(19)固定在矩形基座(1)上。
4.根据权利要求所述的一种污水处理用固体垃圾打捞装置，其特征在于，所述蓄电池(15)是型号为6QW70的电池。
5.根据权利要求所述的一种污水处理用固体垃圾打捞装置，其特征在于，所述控制器(17)是型号为MAM-210的控制器。
6.根据权利要求所述的一种污水处理用固体垃圾打捞装置，其特征在于，所述控制器(17)内安装有PLC控制系统(20)。
7.根据权利要求所述的一种污水处理用固体垃圾打捞装置，其特征在于，所述控制器(17)上设有市电接口(21)和电容触摸屏(22)，所述控制器(17)的人机交换接口通过导线与电容触摸屏(22)信号接口电性连接，所述控制器(17)的电源端端口通过导线与市电接口(21)电性连接。
说明书
一种污水处理用固体垃圾打捞装置
技术领域
本发明涉及固体垃圾打捞领域，特别是一种污水处理用固体垃圾打捞装置。
背景技术
在很多河沟中，水中混杂着许多包装袋、包装纸、烂树叶、菜叶等生活固体垃圾，如果不定时进行清理，这些垃圾沉积腐烂会造成环境污染，这种固体垃圾沉积漂流到水库和河流中，将会造成更大面积的水体污染。
现有技术中，由于缺乏合适的打捞处理装置，为了清理水流中的固体垃圾，人们经常在水流中安插栏栅，阻挡住一些固体垃圾，这种方法工作效率比较低，而且人工的工作量较大，尤其是在雨季，水流量很大，水中被冲入的垃圾多，栅栏阻拦的垃圾不能及时打捞，会造成流水阻塞，通常垃圾的打捞都是人工使用一些工具进行，比较不方便，而且有些工具自身重量比较沉，加大了人员的劳动强度，对于大面积垃圾打捞来说，单靠人力进行打捞，时间比较长，效率低，因此为了解决这些情况，设计一种污水处理用固体垃圾打捞装置是很有必要的。
发明内容
本发明的目的是为了解决上述问题，设计了一种污水处理用固体垃圾打捞装置。
实现上述目的本发明的技术方案为，一种污水处理用固体垃圾打捞装置，包括矩形基座,所述矩形基座两侧面均设有矩形垫片，每个所述矩形垫片内均嵌装有旋转端为水平的一号微型旋转电机，每个所述一号微型旋转电机旋转端上均固定连接有转动杆，每个所述转动杆上均套装有L形连接管，每个所述L形连接管内均嵌装有电控伸缩杆，每个所述电控伸缩杆上均固定连接有折形摆动杆，一对所述折形摆动杆上共同固定连接有打捞筛网筒，所述矩形基座内上表面中心处加工有一对条形凹槽，每个所述条形凹槽内均嵌装有折形支撑杆，每个所述折形支撑杆上均固定连接有无盖垃圾储存箱，所述矩形基座下表面四角处均加工有矩形凹槽，每个所述矩形凹槽内均嵌装有旋转端向下的二号微型旋转电机，每个所述二号微型旋转电机旋转端上均固定连接有转动圆轴，每个所述转动圆轴上均套装有电控转动滚轮，所述矩形基座上表面中心处设有蓄电池盒，所述蓄电池盒内设有蓄电池，所述矩形基座前表面左侧设有把手，所述矩形基座前表面右侧设有控制器，所述控制器的输出端通过导线分别与一号微型旋转电机、二号微型旋转电机、电控伸缩杆和电控转动滚轮电性连接，所述控制器的输入端通过导线与蓄电池电性连接。
所述无盖垃圾储存箱上设有封盖。
每个所述矩形垫片均是由一对紧定螺钉固定在矩形基座上。
所述蓄电池是型号为6QW70的电池。
所述控制器是型号为MAM-210的控制器。
所述控制器内安装有PLC控制系统。
所述控制器上设有市电接口和电容触摸屏，所述控制器的人机交换接口通过导线与电容触摸屏信号接口电性连接，所述控制器的电源端端口通过导线与市电接口电性连接。
利用本发明的技术方案制作的一种污水处理用固体垃圾打捞装置，可以将污水中的固体垃圾用打捞筛网筒收集到垃圾储存箱中，省去了人工打捞的麻烦，自动移动效果良好，摆动角度良好，打捞方便，减轻劳动强度，提高效率的装置。
