申请日2018.07.01
公开(公告)日2019.03.22
IPC分类号C02F9/04
摘要
本实用新型提供一种毛纺织印染废水处理装置，涉及印染领域。该一种毛纺织印染废水处理装置，包括过滤箱，过滤箱上方设有电机，电机输出轴位于过滤箱内部，电机输出轴外壁设有搅拌叶一，过滤箱内部设有过滤管，沉淀箱顶部设有转杆，转杆底部位于沉淀箱内部，转杆外壁设有搅拌叶二，沉淀箱底部安装有蓄电池，沉淀箱内部设有两个两根导电柱，两根导电柱与蓄电池正极和负极连接，该一种毛纺织印染废水处理装置，添加絮凝剂进入过滤箱内部，废水中漂浮物和聚合物沉淀在过滤管内部，将脱色剂和碱性中和药剂通过投入沉淀箱内部，蓄电池通电，使导电柱带电，将废水中重金属离子进行吸附，达到了将毛纺织印染中产生的废水能够处理彻底的目的。
权利要求书

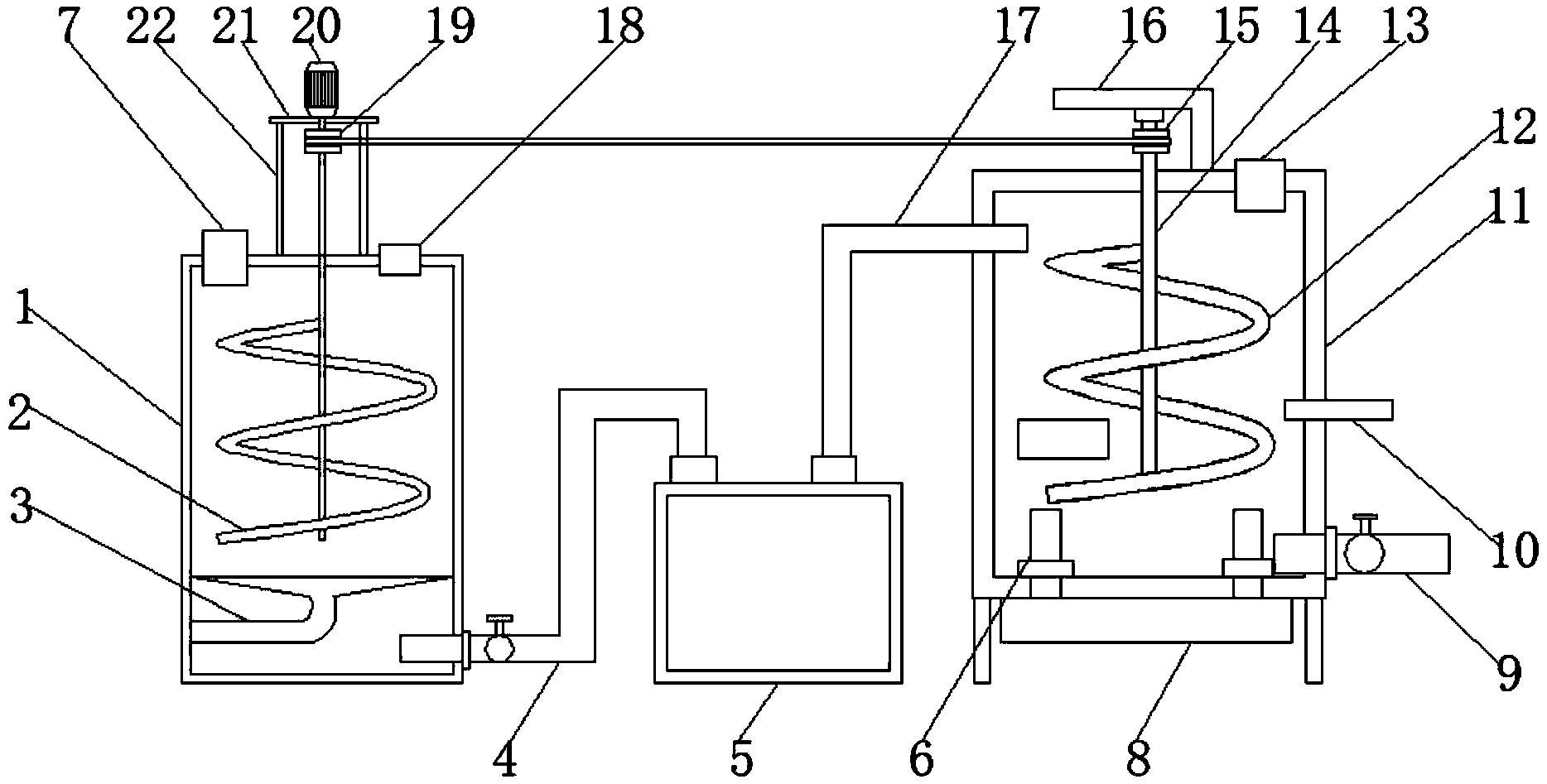

1.一种毛纺织印染废水处理装置，包括过滤箱(1)，其特征在于：所述过滤箱(1)顶部连接有支杆(22)，所述支杆(22)顶部连接有支板(21)，所述支板(21)顶部与电机(20)底部连接，所述电机(20)输出轴依次贯穿支板(21)和过滤箱(1)顶部延伸至过滤箱(1)内部，所述电机(20)输出轴外壁环形设置有搅拌叶一(2)，所述过滤箱(1)内部设有过滤管(3)，所述过滤箱(1)侧面设有水泵(5)，所述水泵(5)进水口通过连通管一(4)与过滤箱(1)侧壁底部连通设置，所述水泵(5)一侧设有沉淀箱(11)，所述水泵(5)出水口通过连通管二(17)与沉淀箱(11)侧壁顶部连通设置，所述沉淀箱(11)顶部设有转杆(14)，所述转杆(14)底部贯穿沉淀箱(11)顶部延伸至沉淀箱(11)内部，所述转杆(14)外壁环形设置有搅拌叶二(12)，所述沉淀箱(11)底部安装有蓄电池(8)，所述沉淀箱(11)内部设有两根导电柱(6)，两根所述导电柱(6)均贯穿沉淀箱(11)底部分别与蓄电池(8)正极和负极连接。
2.根据权利要求1所述的一种毛纺织印染废水处理装置，其特征在于：所述过滤箱(1)顶部开设有进水孔(7)和进料口二(18)，所述沉淀箱(11)顶部开设有进料口一(13)。
3.根据权利要求1所述的一种毛纺织印染废水处理装置，其特征在于：所述电机(20)输出轴外壁与主动轮(19)内壁连接，所述转杆(14)外壁与从动轮(15)内壁连接，所述主动轮(19)与从动轮(15)之间通过皮带传动连接。
4.根据权利要求1所述的一种毛纺织印染废水处理装置，其特征在于：所述过滤箱(1)形状为圆柱状，所述过滤管(3)顶部形状与过滤箱(1)内壁形状相适配，所述过滤管(3)顶部侧壁与过滤箱(1)内壁连接，所述过滤管(3)底部与过滤箱(1)内部侧壁连接，所述过滤箱(1)侧面开始有活动门，所述活动门与过滤管(3)底部位于同一位置。
5.根据权利要求1所述的一种毛纺织印染废水处理装置，其特征在于：所述沉淀箱(11)顶部连接有支架(16)，所述支架(16)侧壁连接轴承，所述轴承内壁与转杆(14)顶部侧壁连接。
6.根据权利要求1所述的一种毛纺织印染废水处理装置，其特征在于：所沉淀箱(11)侧壁安装有PH检测仪(10)，所述沉淀箱(11)正面开设有透视窗，所述沉淀箱(11)底部连接有支柱。
7.根据权利要求1所述的一种毛纺织印染废水处理装置，其特征在于：所述沉淀箱(11)侧面设有出水管(9)，所述出水管(9)一端贯穿沉淀箱(11)一侧底部延伸至沉淀箱(11)内部与沉淀箱(11)连通设置，所述连通管一(4)和出水管(9)内部均安装有阀门。
说明书
一种毛纺织印染废水处理装置
技术领域
本实用新型涉及印染技术领域，具体为一种毛纺织印染废水处理装置。
背景技术
印染废水是指以加工棉、麻、化学纤维及其混纺产品、丝绸为主的印染、毛织染整及丝绸厂等排出的废水，在整个纺织印染中，毛纺织印染占用很大的比例，毛纺织印染排出的废水成分与其它纺织物印染排出的废水成分不一致，毛纺织产品在印染过程中主要使用酸性染料，但是市面上通常是将纺织印染类废水一起处理，导致毛纺织印染废水处理效果不好。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种毛纺织印染废水处理装置，具备将毛纺织印染中产生的废水能够处理彻底等优点，解决了通用纺织品印染废水处理装置难以将毛纺织印染中产生的废水处理彻底的问题。
(二)技术方案
为实现上述将毛纺织印染中产生的废水能够处理彻底的目的，本实用新型提供如下技术方案：一种毛纺织印染废水处理装置，包括过滤箱，所述过滤箱顶部连接有支杆，所述支杆顶部连接有支板，所述支板顶部与电机底部连接，所述电机输出轴依次贯穿支板和过滤箱顶部延伸至过滤箱内部，所述电机输出轴外壁环形设置有搅拌叶一，所述过滤箱内部设有过滤管，所述过滤箱侧面设有水泵，所述水泵进水口通过连通管一与过滤箱侧壁底部连通设置，所述水泵一侧设有沉淀箱，所述水泵出水口通过连通管二与沉淀箱侧壁顶部连通设置，所述沉淀箱顶部设有转杆，所述转杆底部贯穿沉淀箱顶部延伸至沉淀箱内部，所述转杆外壁环形设置有搅拌叶二，所述沉淀箱底部安装有蓄电池，所述沉淀箱内部设有两根导电柱，两根所述导电柱均贯穿沉淀箱底部分别与蓄电池正极和负极连接。
优选的，所述过滤箱顶部开设有进水孔和进料口二，所述沉淀箱顶部开设有进料口一。
优选的，所述电机输出轴外壁与主动轮内壁连接，所述转杆外壁与从动轮内壁连接，所述主动轮与从动轮之间通过皮带传动连接。
优选的，所述过滤箱形状为圆柱状，所述过滤管顶部形状与过滤箱内壁形状相适配，所述过滤管顶部侧壁与过滤箱内壁连接，所述过滤管底部与过滤箱内部侧壁连接，所述过滤箱侧面开始有活动门，所述活动门与过滤管底部位于同一位置。
优选的，所述沉淀箱顶部连接有支架，所述支架侧壁连接轴承，所述轴承内壁与转杆顶部侧壁连接。
优选的，所沉淀箱侧壁安装有PH检测仪，所述沉淀箱正面开设有透视窗，所述沉淀箱底部连接有支柱。
优选的，所述沉淀箱侧面设有出水管，所述出水管一端贯穿沉淀箱一侧底部延伸至沉淀箱内部与沉淀箱连通设置，所述连通管一和出水管内部均安装有阀门。
优选的，所述过滤箱侧壁和沉淀箱内壁底部与侧壁均粘接有密封圈，所述密封圈分别套设在连通管一、导电柱和出水管外壁。
(三)有益效果
与现有技术相比，本实用新型提供了一种毛纺织印染废水处理装置，具备以下有益效果：
1、该一种毛纺织印染废水处理装置，通过设置过滤箱、沉淀箱、电机、搅拌叶一、过滤管、连通管一、水泵、连通管二、搅拌叶二、蓄电池和导电柱，电机带动搅拌叶一转动，添加絮凝剂进入过滤箱内部，电机带动搅拌叶一转动，废水中漂浮物和聚合物沉淀在过滤管内部，将脱色剂和碱性中和药剂通过进料口一进入沉淀箱内部，蓄电池通电，使导电柱带电，将废水中重金属离子进行吸附，达到了将毛纺织印染中产生的废水能够处理彻底的目的，解决了通用纺织品印染废水处理装置难以将毛纺织印染中产生的废水处理彻底的问题。
2、该一种毛纺织印染废水处理装置，通过设置过滤管和活动门，过滤管顶部与过滤箱内壁接触，纺织漂浮物和聚合物都进入过滤管内部，通过打开活动门，可以将过滤管内部杂质清除出来，达到了可以快速清除过滤管内部杂质的目的，解决了传统废水处理装置由于固体杂质堵塞过滤网，导致废水处理效率低下的问题。
3、该一种毛纺织印染废水处理装置，通过设置过滤箱、沉淀箱、主动轮、从动轮、搅拌叶一、皮带和搅拌叶二，过滤箱在处理废水的时候，沉淀箱也在处理经过过滤箱处理后的废水，达到了提高废水处理效率的目的。
