申请日2018.07.02
公开(公告)日2018.11.16
IPC分类号B03C1/08; B09C1/00
摘要
本实用新型公开了一种磁性污泥分离装置，包括底座，所述底座上对称固定连接有两个安装座，所述底座上放置有两个振动电机，所述振动电机的上端放置有震散平台，所述安装座上对称固定连接有两个支撑架，四个所述支撑架共同固定连接有安装板，所述安装板上安装有电动双轴气缸和蓄电池，且电动双轴气缸和蓄电池电性连接，所述电动双轴气缸上设有两个伸缩杆，两个所述伸缩杆的下端贯穿安装板并共同固定连接有吸铁石。优点在于：本实用新型操作简单，将磁性污染土壤倒入到震散平台上，在振动电机的作用下对土壤进行震散，便于吸铁石将土壤中混杂的磁性物质进行吸除，吸除后的磁性物体还可以定期从吸铁石上取下，进而收集统一再利用。
权利要求书

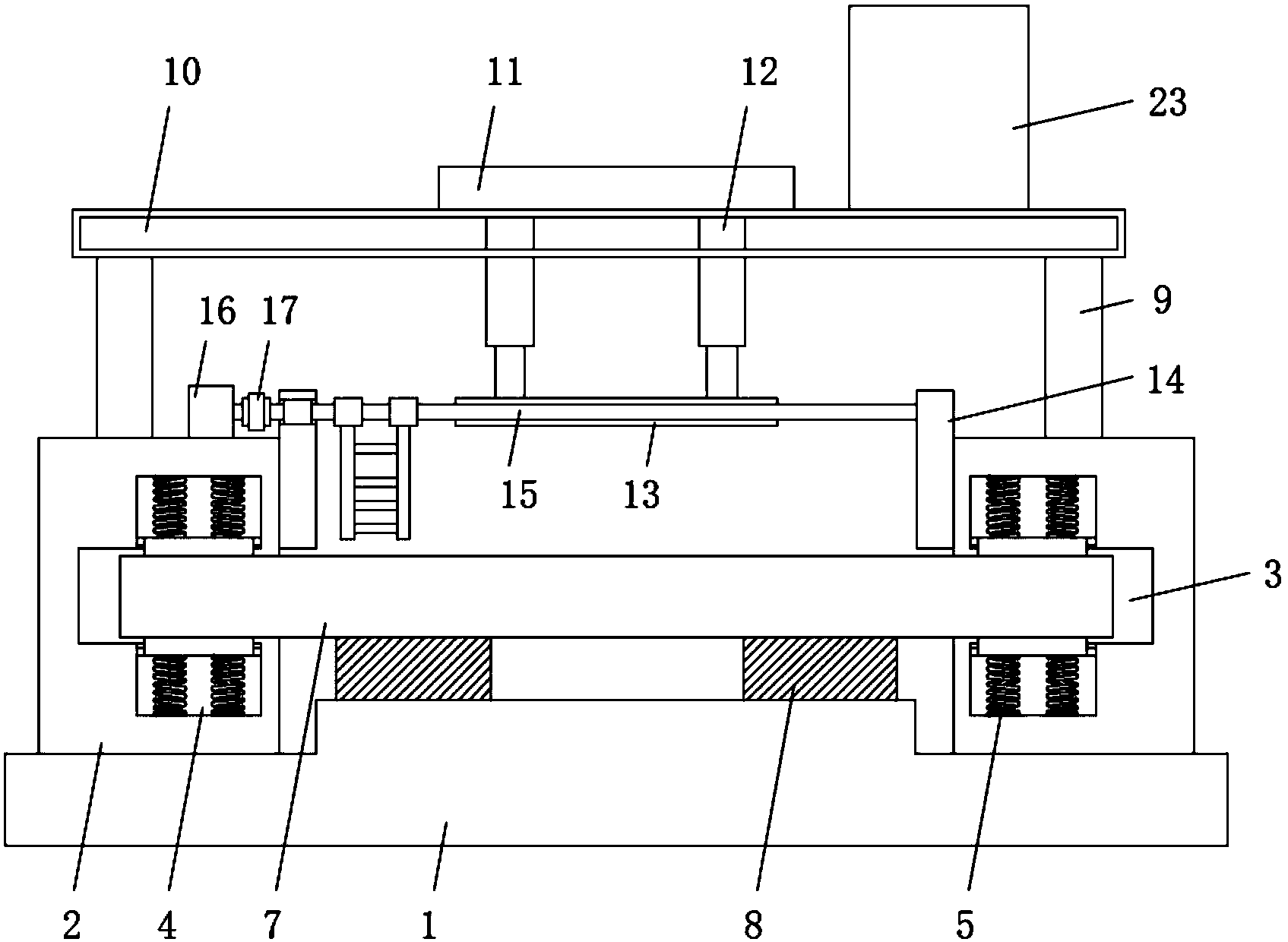

1.一种磁性污泥分离装置，包括底座(1)，其特征在于，所述底座(1)上对称固定连接有两个安装座(2)，所述底座(1)上放置有两个振动电机(8)，所述振动电机(8)的上端放置有震散平台(7)，所述安装座(2)上对称固定连接有两个支撑架(9)，四个所述支撑架(9)共同固定连接有安装板(10)，所述安装板(10)上安装有电动双轴气缸(11)和蓄电池(23)，且电动双轴气缸(11)和蓄电池(23)电性连接，所述电动双轴气缸(11)上设有两个伸缩杆(12)，两个所述伸缩杆(12)的下端贯穿安装板(10)并共同固定连接有吸铁石(13)，两个所述安装座(2)相互靠近的一侧均固定连接有一个挡板(14)。
2.根据权利要求1所述的一种磁性污泥分离装置，其特征在于，两个所述安装座(2)相互靠近的一侧均开设有一个凹槽(3)和两个空腔(4)，且凹槽(3)和空腔(4)相互连通，两个所述空腔(4)的内部固定连接有多个弹簧(5)，每个所述弹簧(5)的下端共同固定连接有抵板(6)，四个所述抵板(6)共同抵设在震散平台(7)上。
3.根据权利要求1所述的一种磁性污泥分离装置，其特征在于，右侧的所述挡板(14)上转动连接有两个滚珠丝杆(15)，右侧的安装座(2)上安装有伺服电机(16)和支撑块，一个所述滚珠丝杆(15)远离右侧挡板(14)的一端一个固定连接在伺服电机(16)的驱动端上，另一个所述滚珠丝杆(15)转动连接在支撑块，两个所述滚珠丝杆(15)之间设有链传动结构(17)，且链传动结构(17)位于伺服电机(16)和左侧的挡板(14)之间，两个所述滚珠丝杆(15)上均螺纹连接有两个滚珠螺母(18)，两个所述滚珠螺母(18)的下端均固定连接有一个移动杆(19)。
4.根据权利要求3所述的一种磁性污泥分离装置，其特征在于，相临两个所述移动杆(19)之间固定连接有多个加强杆(20)，且两移动杆(19)靠近下方部分上固定的加强杆(20)相对较为密集。
5.根据权利要求2所述的一种磁性污泥分离装置，其特征在于，每个所述空腔(4)上均对称固定连接有两个限位块(21)，每个所述抵板(6)的两侧均对称固定连接有一个滑块(22)。
6.根据权利要求1所述的一种磁性污泥分离装置，其特征在于，位于左侧的所述挡板(14)上开设有圆形通孔，且滚珠丝杆(15)穿过相对应的圆形通孔并通过轴承(24)与圆形通孔之间转动连接。
说明书
一种磁性污泥分离装置
技术领域
本实用新型涉及污土壤染处理技术领域，尤其涉及一种磁性污泥分离装置。
背景技术
土壤污染物大致可分为无机污染物和有机污染物两大类，无机污染物主要包括酸、碱、磁性，盐类、放射性元素铯、锶的化合物、含砷、硒、氟的化合物等，有机污染物主要包括有机农药、酚类、氰化物、石油、合成洗涤剂、、污泥及厩肥带来的有害微生物等，当土壤中含有害物质过多，超过土壤的自净能力，就会引起土壤的组成、结构和功能发生变化，微生物活动受到抑制，有害物质或其分解产物在土壤中逐渐积累通过“土壤→植物→人体”，或通过“土壤→水→人体”间接被人体吸收，达到危害人体健康的程度，就是土壤污染。
通常，治理磁性(重金属)污染土壤有以下几种方法：物理修复、化学修复和生物修复以及农业修复法。物理修复主要包括：客土法、换土法等，化学修复又可分为电化学修复和土壤化学修复，客土和换土法都需极高的成本，并且转移的污染土壤的治理依然是个问题，会造成二次污染，化学方法中的试剂淋洗法同样存在着成本高，后续处理困难等问题。
针对一些磁性污染浓度较高的污染土壤，分离并回收磁性污染物，不仅仅可彻底解决土壤污染问题，还可将回收的磁性污染物再利用。
实用新型内容
本实用新型的目的是为了解决现有技术中磁性污染浓度较高的污染土壤中的磁性不便于从土壤中分离并回收利用，分离成本高、后续处理困难的问题，而提出的一种磁性污泥分离装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种磁性污泥分离装置，包括底座，所述底座上对称固定连接有两个安装座，所述底座上放置有两个振动电机，所述振动电机的上端放置有震散平台，所述安装座上对称固定连接有两个支撑架，四个所述支撑架共同固定连接有安装板，所述安装板上安装有电动双轴气缸和蓄电池，且电动双轴气缸和蓄电池电性连接，所述电动双轴气缸上设有两个伸缩杆，两个所述伸缩杆的下端贯穿安装板并共同固定连接有吸铁石，两个所述安装座相互靠近的一侧均固定连接有一个挡板。
在上述的一种磁性污泥分离装置中，两个所述安装座相互靠近的一侧均开设有一个凹槽和两个空腔，且凹槽和空腔相互连通，两个所述空腔的内部固定连接有多个弹簧，每个所述弹簧的下端共同固定连接有抵板，四个所述抵板共同抵设在震散平台上。
在上述的一种磁性污泥分离装置中，右侧的所述挡板上转动连接有两个滚珠丝杆，右侧的安装座上安装有伺服电机和支撑块，一个所述滚珠丝杆远离右侧挡板的一端一个固定连接在伺服电机的驱动端上，另一个所述滚珠丝杆转动连接在支撑块，两个所述滚珠丝杆之间设有链传动结构，且链传动结构位于伺服电机和左侧的挡板之间，两个所述滚珠丝杆上均螺纹连接有两个滚珠螺母，两个所述滚珠螺母的下端均固定连接有一个移动杆。
在上述的一种磁性污泥分离装置中，相临两个所述移动杆之间固定连接有多个加强杆，且两移动杆靠近下方部分上固定的加强杆相对较为密集。
在上述的一种磁性污泥分离装置中，每个所述空腔上均对称固定连接有两个限位块，每个所述抵板的两侧均对称固定连接有一个滑块。
在上述的一种磁性污泥分离装置中，位于左侧的所述挡板上开设有圆形通孔，且滚珠丝杆穿过相对应的圆形通孔并通过轴承与圆形通孔之间转动连接。
与现有的技术相比，本实用新型优点在于：
1：通过两台相同型号的TZD振动电机，以振动电机的激振作为振动源，使污染土壤在震散平台上被抛起的同时向左右两个方向作直线运动，对震散平台上放置的污染土壤进行震散，便于通过吸铁石将污染土壤中磁性。
2：通过电动双轴气缸控制伸缩杆的伸长和缩短，进而控制吸铁石的高度，不影响污染土壤放置到震散平台，且还可以对污染土壤中的磁性物质进行吸除。
3：通过滚珠螺母和滚珠丝杆的配合使用，使得滚珠螺母移动的同时带动移动杆在水平方向上进行移动，在污染土壤向上以及水平方向运动的时候，对污染土壤上层部分进行一定程度的分散打乱，使得震散效果更好，便于吸铁石更好的对污染土壤中的磁性物质进行吸除。
综上所述，本实用新型操作简单，将磁性污染土壤倒入到震散平台上，在振动电机的作用下对土壤进行震散，便于吸铁石将土壤中混杂的磁性物质进行吸除，吸除后的磁性物体还可以定期从吸铁石上取下，进而收集统一再利用。
