申请日2018.07.02
公开(公告)日2018.11.06
IPC分类号C02F11/12; B01D25/12
摘要
本发明公开了一种污泥泥浆压滤机，属于压滤技术领域包括机架、从左至右依次设置在机架上的压滤装置、压紧装置，所述压紧装置包括驱动安装座、支板、气缸、伸缩机构和压紧板，所述驱动安装座设置在机架上，所述驱动安装座的顶端横向垂直有支板，所述驱动安装座的左侧安装有气缸，所述气缸的输出端通过伸缩机构与压紧板连接，所述压紧板与压滤装置连接，所述气缸通过压紧板驱动压滤装置;所述伸缩机构包括从内至外依次套设的驱动内框、传动内框、驱动外框，所述气缸的输出端与驱动外框连接。本发明能够延长气缸的驱动长度，使得相邻压滤单元之间充分的拉开，便于泥渣泥饼的掉落，同时能够进行清洗和泥渣的收集，结构合理实用。
权利要求书
1.一种污泥泥浆压滤机，包括机架(17)和从左至右依次设置在机架(17)上的压滤装置、压紧装置，其特征在于，所述压紧装置包括驱动安装座(16)、支板(13)、气缸(15)、伸缩机构(14)和压紧板(11)，所述驱动安装座(16)设置在机架(17)上，所述驱动安装座(16)的顶端横向垂直有支板(13)，所述驱动安装座(16)的左侧安装有气缸(15)，所述气缸(15)的输出端通过伸缩机构(14)与压紧板(11)连接，所述压紧板(11)与压滤装置连接，所述气缸(15)通过压紧板(11)驱动压滤装置;所述伸缩机构(14)包括从内至外依次套设的驱动内框(141)、传动内框(148)、驱动外框(149)，所述气缸(15)的输出端与驱动外框(149)连接，所述驱动内框(141)与压紧板(11)连接;所述驱动内框(141)、传动内框(148)、驱动外框(149)的上、下侧壁分别平行设置有第三齿轨(142)、第二齿轨(143)、第一齿轨(144)，所述支板(13)的底部和机架(17)上分别对应平行设置有辅助齿轨;所述驱动外框(149)的上、下侧壁上对称转动设置有第一齿轮(147)，所述驱动外框(149)的上下侧壁上对称转动设置有第二齿轮(145);所述第一传动轮的上、下端分别与辅助齿轮(146)、第二齿轨(143)啮合，所述第二齿轮(145)的上、下端分别与第一齿轨(144)、第三齿轨(142)啮合。
2.根据权利要求1所述的一种污泥泥浆压滤机，其特征在于：所述压滤装置包括导杆(24)、伸缩杆(5)、设置在机架(17)上的且与压紧板(11)平行设置的止推板(4)和设置在止推板(4)与压紧板(11)之间的若干个依次连接的压滤单元，所述压紧板(11)的两端分别设置有导孔(12)，所述止推板(4)上设置有进料口(3);相邻的压滤单元之间通过伸缩杆(5)连接，所述导杆(24)的一端依次穿过导孔(12)、压滤单元并与止推板(4)固定连接，所述导杆(24)与导孔(12)滑动连接;所述压滤单元包括滤框(22)以及设置在滤框(22)两侧的滤板(23)。
3.根据权利要求1所述的一种污泥泥浆压滤机，其特征在于：还包括设置在机架(17)下方的泥渣收集装置，所述泥渣收集装置包括第二滑轨(18)、收集齿轨(20)、第二电机、收集框(26)和不完全齿轮(19)，所述第二滑轨(18)设置在机架(17)下方，所述收集齿轨(20)滑动设置在第二滑轨(18)上，所述收集齿轨上可拆卸的设置有位于压滤单元下方的收集框(26)，所述第二电机设置在机架(17)底部，且第二电机的输出轴连接不完全齿轮(19)，所述不完全齿轮(19)与收集齿轨(20)相啮合。
4.根据权利要求2所述的一种污污泥浆压滤机，其特征在于：还包括设置在机架(17)上的清洗装置，所述清洗装置包括高压喷头(7)、滑块(6)、水箱(1)、高压水泵(2)、第一电机(5)和螺杆(8)，所述止推板(4)的顶端横向垂直设置有第一滑轨(9)，所第一滑轨(9)平行设置在压滤单元上方，所述第一滑轨(9)上设有滑块(6)，所述滑块(6)的底部设有高压喷头(7)，所述高压喷头(7)通过水管连接高压水泵(2)，所述高压水泵(2)与设置在机架(17)一侧的水箱(1)连接，所述第一电机(5)设置在止推板(4)上，所述螺杆(8)与第一滑轨(9)平行设置，且所述螺杆(8)的一端与第一电机(5)的输出端连接，所述螺杆(8)的另一端与第一滑轨(9)端部的挡块(10)转动连接，所述滑块(6)设置在螺杆(8)上，所述第一电机(5)驱动滑块(6)在螺杆(8)上直线运动。
5.根据权利要求3任一项所述的一种污泥泥浆压滤机，其特征在于：所述泥渣收集装置设置在压滤装置的下方。
说明书
一种污泥泥浆压滤机
技术领域
本发明涉及压滤的技术领域，具体的说，是一种污泥泥浆压滤机。
背景技术
污泥压滤机是指通过机械的方式使污泥中的泥和水分离，达到污泥干化的效果的一种机器。 污泥处理中需要对污泥进行干化去水处理，这样可以降低污泥中的含水量，为后续污泥处理带来便利，污泥干化通过渗滤或蒸发等方式，现有的技术中在污泥中去除大部分含水量的过程，通常会使用到污泥压滤机进行压制脱水。板框压滤机是很成熟的脱水设备，在污泥脱水项目上应用很多。板框式压滤机将带有滤液通路的滤板和滤框平行交替排列，每组滤板和滤框中间夹有滤布，用压紧端把滤板和滤框压紧，使滤板与滤板之间构成一个压滤室。污泥从进料口流入，水通过滤板从滤液出口排出，泥饼堆积在框内滤布上，滤板和滤框松开后将泥饼剥落。
在现有的压滤设备中驱动压滤装置的通常采用液压进行驱动，而压滤设备的压滤装置通常会使用到很多滤板，通过液压或气缸挤压滤板进行压滤，但是这就需要液压或气缸具有较长的驱动臂，这样才能将相邻滤板拉开到较大距离，以便更好的对滤板上残留的泥渣、泥水进行清洁，但是驱动臂过长会导致液压效果降低、体积增大的问题，长期使用后会缩短液压、气缸的使用寿命，实用成本增加;而且现有过滤设备通常采用的时传送带队泥饼泥渣进行收集传送，较为单一;另外在现有的过滤设备中清洗通常采用传动的手动清洗，费时费力，劳动强度大。
现有技术：在中国发明专利中专利号为CN201711485909.0的专利文件中公开了一种自动卸料的泥浆压滤机，其包括机架、压滤装置及压紧装置，压滤装置包括滤框及滤板，机架两侧设有滑轨，滑轨上安装有滑托，滤框的底部安装于滑托上，滤框的上端通过铰轴铰接有连接环，连接环上沿延伸方向设有腰型孔，铰轴的上方固定安装有限位柱，前一个滤框的连接环通过腰型孔套在后一个滤框的限位柱上，机架一端固定安装有止推板，止推板上设有进料口，压紧装置设于机架的另一端，包括固定安装于机架上的压紧气缸安装座、固定安装于气缸安装座上的压紧气缸及与压紧气缸连杆连接的压紧板，压紧板与相邻的滤框之间固定连接。该发明提供的装置结构简单，操作方便省力，自动移动滤框使泥饼掉落。
但是，但是该发明不能够对泥饼、泥渣进行收集，也不能够进行清洗，而且对气缸的驱动臂要求要长，这就会实用较大的气缸装置，使得实用成本增加。
发明内容

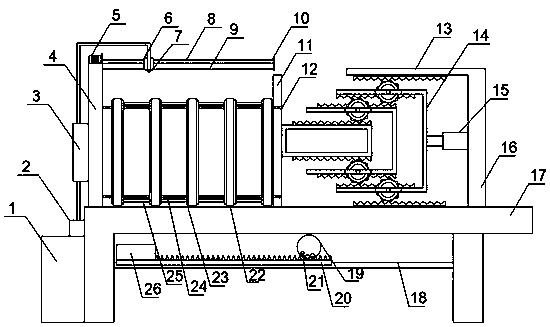

本发明的目的在于提供一种污泥泥浆压滤机，实现延长液压驱动臂的功能，具有自动清洗、能够对泥渣泥饼进行收集的效果。
本发明通过下述技术方案实现：
一种污泥泥浆压滤机，包括机架、从左至右依次设置在机架上的压滤装置、压紧装置，所述压紧装置包括驱动安装座、支板、气缸、伸缩机构和压紧板，所述驱动安装座设置在机架上，所述驱动安装座的顶端横向垂直有支板，所述驱动安装座的左侧安装有气缸，所述气缸的输出端通过伸缩机构与压紧板连接，所述压紧板与压滤装置连接，所述气缸通过压紧板驱动压滤装置;所述伸缩机构包括从内至外依次套设的驱动内框、传动内框、驱动外框，所述气缸的输出端与驱动外框连接，所述驱动内框与压紧板连接;所述驱动内框、传动内框、驱动外框的上、下侧壁分别平行设置有第三齿轨、第二齿轨、第一齿轨，所述支板的底部和机架上分别对应平行设置有辅助齿轨;所述驱动外框的上、下侧壁上对称转动设置有第一齿轮，所述传动外框的上下侧壁上对称转动设置有第二齿轮;所述第一传动轮的上、下端分别与辅助齿轮、第二齿轨啮合，所述第二齿轮的上、下端分别与第一齿轨、第三齿轨啮合。
为了更好的实现本发明，进一步地，所述压滤装置包括导杆、伸缩杆、设置在机架上的且与压紧板平行设置的止推板和设置在止推板与压紧板之间的若干个依次连接的压滤单元，所述压紧板的两端分别设置有导孔，所述止推板上设置有进料口;相邻的压滤单元之间通过伸缩杆连接，所述导杆的一端依次穿过导孔、压滤单元并与止推板固定连接，所述导杆与导孔滑动连接;所述压滤单元包括滤框以及设置在滤框两侧的滤板。
为了更好的实现本发明，进一步地，还包括设置在机架下方的泥渣收集装置，所述泥渣收集装置包括第二滑轨、收集齿轨、第二电机、收集框和不完全齿轮，所述第二滑轨设置在机架下方，所述收集齿轨滑动设置在第二滑轨上，所述收集齿轨上可拆卸的设置有位于压滤单元下方的收集框，所述第二电机设置在机架底部，且第二电机的输出轴连接不完全齿轮，所述不完全齿轮与收集齿轨相啮合。
为了更好的实现本发明，进一步地，还包括设置在机架上的清洗装置，所述清洗装置包括高压喷头、滑块、水箱、高压水泵、第一电机和螺杆，所述止推板的顶端横向垂直设置有第一滑轨，所第一滑轨平行设置在压滤单元上方，所述第一滑轨上设有滑块，所述滑块的底部设有高压喷头，所述高压喷头通过水管连接高压水泵，所述高压水泵与设置在机架一侧的水箱连接，所述第一电机设置在止推板上，所述螺杆与第一滑轨平行设置，且所述螺杆的一端与第一电机的输出端连接，所述螺杆的另一端与第一滑轨端部的挡块转动连接，所述滑块设置在螺杆上，所述第一电机驱动滑块在螺杆上直线运动。
为了更好的实现本发明，进一步地，所述泥渣收集装置设置在压滤装置的下方。
本发明与现有技术相比，具有以下优点及有益效果：
(1)本发明通过压紧装置，能够通过较短的液压杆就能通过伸缩机构获得较长的驱动臂，延长驱动臂长度，且能够通过伸缩机构较好的传递作用力已达到较好的压紧效果，通过较小体积的液压装置就可通过伸缩机构达到较长的驱动长度，便于将相邻压滤单元拉开到较大距离以便于泥渣的掉落和清洁，结构新颖，特别适合驱动臂长度要求较高的情况，结构实用、合理。
(2)本发明通过设置泥渣收集装置，当对污泥压滤完后，压紧装置驱动压紧板并带动压滤单元先后的向压紧装置方向拉回，相邻的压滤单元拉回时间段通过伸缩杆能够与泥渣收集装置的收集停留时间一致，实现对相邻压滤单元之间的泥渣进行准确收集，收集效果好。
(3)本发明通过设置清洗装置，能够对压滤装置进行自动的清洗，便于压滤装置的再次使用，清洁效果好。
