申请日2018.07.02
公开(公告)日2018.10.30
IPC分类号C02F1/00; C02F1/44; C02F9/02
摘要
本发明公开一种水处理系统及水处理系统的控制方法。水处理系统包括并联设置的至少两路支路，每一支路上设置有前过滤单元，所述并联设置的至少两路支路与同一总路串联设置，所述总路上设置有后过滤单元，所述后过滤单元包括浓水口，所述水处理系统还包括至少一路回流支路，所述回流支路用于将所述后过滤单元产生的浓水引流至所述前过滤单元，以对所述前过滤单元进行反冲洗。本发明的水处理系统和水处理系统的控制方法，所述回流支路用于将所述后过滤单元产生的浓水引流至所述前过滤单元，以对所述前过滤单元进行反冲洗，前过滤单元的使用寿命增加，后过滤单元产生的浓水再利用，水浪费减小，且控制方法简单。
权利要求书

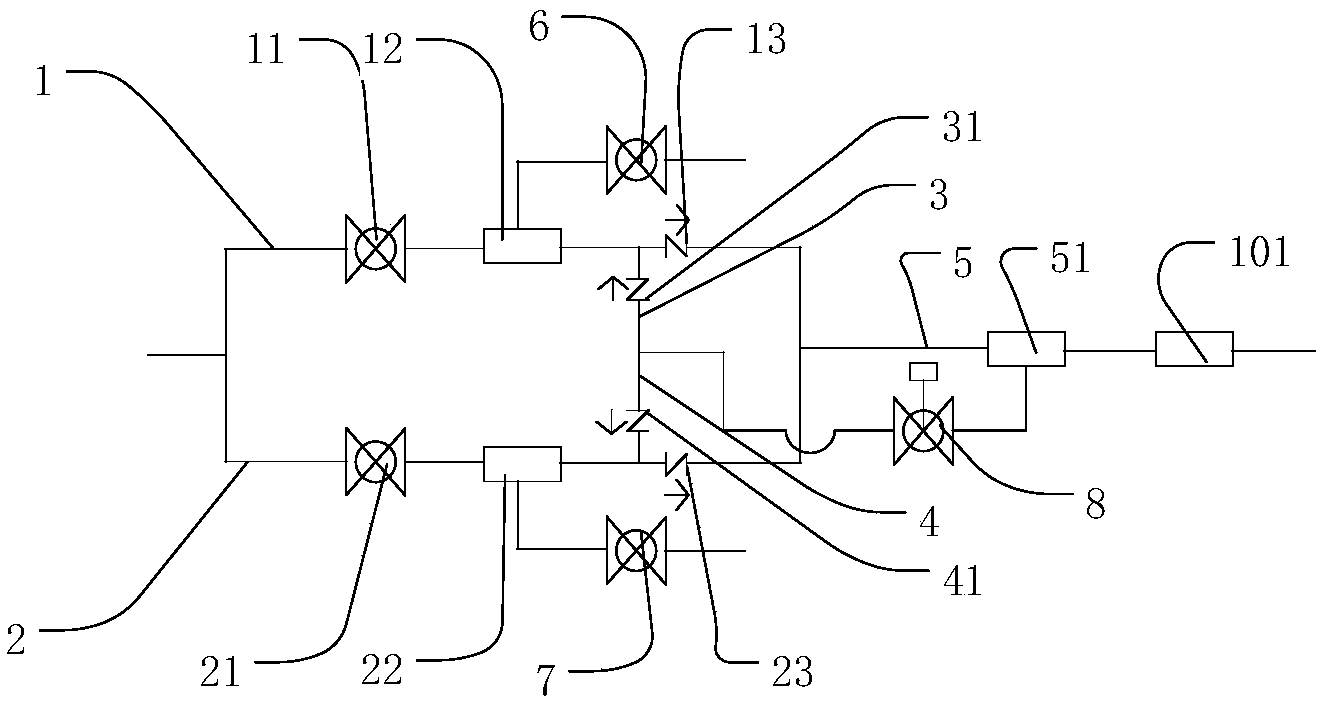

1.一种水处理系统，其特征在于，包括并联设置的至少两路支路，每一支路上设置有前过滤单元，所述并联设置的至少两路支路与同一总路串联设置，所述总路上设置有后过滤单元，所述后过滤单元包括浓水口，所述水处理系统还包括至少一路回流支路，所述回流支路用于将所述后过滤单元产生的浓水引流至所述前过滤单元，以对所述前过滤单元进行反冲洗。
2.根据权利要求1所述的水处理系统，其特征在于，所述回流支路的一端与所述支路中的前过滤单元的净水出口相连通，另一端与所述浓水口相连通，经其中至少一个前过滤单元进入后过滤单元后产生的浓水经所述回流支路流进其它前过滤单元，对其它前过滤单元进行反冲洗。
3.根据权利要求1所述的水处理系统，其特征在于，
所述并联设置的至少两路支路包括第一支路和第二支路;所述第一支路上设置有第一前过滤单元，所述第二支路上设置有第二前过滤单元;
所述至少一路回流支路包括第一回流支路和第二回流支路;
所述第一回流支路上设置有第一控制阀和/或第一单向阀，所述第二回流支路上设置有第二控制阀和/或第二单向阀，其中，所述第一单向阀设置成仅允许所述后过滤单元产生的浓水流向第一前过滤单元，所述第二单向阀设置成仅允许所述后过滤单元产生的浓水流向所述第二前过滤单元。
4.根据权利要求3所述的水处理系统，其特征在于，所述第一支路上设置有第三控制阀和/或第三单向阀，所述第三控制阀和/或所述第三单向阀设置在所述第一前过滤单元和所述后过滤单元的进水口之间，所述第一回流支路的一端设置在所述第一前过滤单元、所述第三控制阀和/或第三单向阀之间，其中，所述第三单向阀设置成仅允许所述第一前过滤单元的产水流向所述后过滤单元;和/或，
所述第二支路上设置有第四控制阀和/或第四单向阀，所述第四控制阀和/或所述第四单向阀设置在所述第二前过滤单元和所述后过滤单元的进水口之间，所述第二回流支路的一端设置在所述第二前过滤单元、所述第四控制阀和/或所述第四单向阀之间，其中，所述第四单向阀设置成仅允许所述第二前过滤单元的产水流向所述后过滤单元。
5.根据权利要求4所述的水处理系统，其特征在于，
所述水处理系统还包括与所述第一前过滤单元相连的第一冲洗电磁阀;和/或，
所述水处理系统还包括与所述第二前过滤单元相连的第二冲洗电磁阀。
6.根据权利要求5所述的水处理系统，其特征在于，所述水处理系统还包括废水比电磁阀或第三冲洗电磁阀，所述后过滤单元产生的浓水经所述废水比电磁阀或所述第三冲洗电磁阀流向所述第一回流支路或所述第二回流支路，所述废水比电磁阀或所述第三冲洗电磁阀与所述后过滤单元的浓水口相连。
7.根据权利要求6所述的水处理系统，其特征在于，当所述水处理系统包括所述第三冲洗电磁阀时，所述水处理系统还包括废水比例器，所述废水比例器与所述后过滤单元的浓水口相连。
8.根据权利要求1所述的水处理系统，其特征在于，所述水处理系统还包括复合过滤单元，所述复合过滤单元与所述后过滤单元的净水口相连。
9.一种用于控制如权利要求1-8之一所述的水处理系统的控制方法，其特征在于，通过控制经其中至少一个前过滤单元进入所述后过滤单元后产生的浓水经回流支路流进其它前过滤单元来反冲洗其它前过滤单元。
10.一种用于控制如权利要求6所述的水处理系统的控制方法，其特征在于，所述控制方法能够控制所述水处理系统产生至少两种模式：
在第一模式下，控制所述第一支路打开、所述第二支路关闭，控制所述第一冲洗电磁阀关闭、所述第二冲洗电磁阀打开，所述第一回流支路关闭，所述第二回流支路打开，所述废水比电磁阀或所述第三冲洗电磁阀打开;
在第二模式下，控制所述第一支路关闭、所述第二支路打开，控制所述第一冲洗电磁阀打开、所述第二冲洗电磁阀关闭，所述第一回流支路打开，所述第二回流支路关闭，所述废水比电磁阀或所述第三冲洗电磁阀打开。
11.一种用于控制如权利要求7所述的水处理系统的控制方法，其特征在于，所述控制方法能够控制所述水处理系统产生三种模式：
在第一模式下，控制所述第一支路打开、所述第二支路关闭，控制所述第一冲洗电磁阀关闭，所述第二冲洗电磁阀打开，所述第一回流支路关闭，所述第二回流支路打开，所述第三冲洗电磁阀打开;
在第二模式下，控制所述第一支路关闭、所述第二支路打开，控制所述第一冲洗电磁阀打开，所述第二冲洗电磁阀关闭，所述第一回流支路打开，所述第二回流支路关闭，所述第三冲洗电磁阀打开;
在第三模式下，控制所述第一支路打开、所述第二支路打开，控制所述第一冲洗电磁阀关闭，所述第二冲洗电磁阀关闭，所述第一回流支路关闭，所述第二回流支路关闭，所述第三冲洗电磁阀关闭。
12.根据权利要求11所述的控制方法，其特征在于，当所述前过滤单元中的滤芯的通量大于或等于预定值时，控制所述水处理系统交替运行第一模式第一时间段、所述第二模式第二时间段;和/或，
当所述前过滤单元中的滤芯的通量减小到预定值时，控制所述水处理系统运行第三模式。
说明书
一种水处理系统及水处理系统的控制方法
技术领域
本发明涉及水处理技术领域，尤其涉及一种水处理系统及水处理系统的控制方法。
背景技术
目前，现有技术的水处理设备中，采用多级过滤滤芯过滤水。在水处理设备的使用后期，前处理滤芯会出现堵塞情况，水量减小，而采用正反冲洗前处理滤芯可以有效降低前处理滤芯的堵塞问题，显著提升前处理滤芯寿命，但是现有的水处理设备冲洗前处理滤芯的方案比较繁琐。
在现有技术的大流量的水处理设备中，由于没有压力桶，前处理滤芯在使用后期堵塞后会降低前处理滤芯的水流量，进而降低反渗透过滤中的产水流量，减小最终的产水流量，且反渗透过滤中产生的废水增加，水资源浪费加重。
发明内容
有鉴于此，本发明的目的在于提供一种处理方案简单且水浪费更小的水处理系统及水处理系统的控制方法。
为达到上述目的，本发明采用以下技术方案：
一种水处理系统，包括并联设置的至少两路支路，每一支路上设置有前过滤单元，所述并联设置的至少两路支路与同一总路串联设置，所述总路上设置有后过滤单元，所述后过滤单元包括浓水口，所述水处理系统还包括至少一路回流支路，所述回流支路用于将所述后过滤单元产生的浓水引流至所述前过滤单元，以对所述前过滤单元进行反冲洗。
优选地，所述回流支路的一端与所述支路中的前过滤单元的净水出口相连通，另一端与所述浓水口相连通，经其中至少一个前过滤单元进入后过滤单元后产生的浓水经所述回流支路流进其它前过滤单元，对其它前过滤单元进行反冲洗。
优选地，所述并联设置的至少两路支路包括第一支路和第二支路;所述第一支路上设置有第一前过滤单元，所述第二支路上设置有第二前过滤单元;
所述至少一路回流支路包括第一回流支路和第二回流支路;
所述第一回流支路上设置有第一控制阀和/或第一单向阀，所述第二回流支路上设置有第二控制阀和/或第二单向阀，其中，所述第一单向阀设置成仅允许所述后过滤单元产生的浓水流向第一前过滤单元，所述第二单向阀设置成仅允许所述后过滤单元产生的浓水流向所述第二前过滤单元。
优选地，所述第一支路上设置有第三控制阀和/或第三单向阀，所述第三控制阀和/或所述第三单向阀设置在所述第一前过滤单元和所述后过滤单元的进水口之间，所述第一回流支路的一端设置在所述第一前过滤单元、所述第三控制阀和/或第三单向阀之间，其中，所述第三单向阀设置成仅允许所述第一前过滤单元的产水流向所述后过滤单元;和/或，
所述第二支路上设置有第四控制阀和/或第四单向阀，所述第四控制阀和/或所述第四单向阀设置在所述第二前过滤单元和所述后过滤单元的进水口之间，所述第二回流支路的一端设置在所述第二前过滤单元、所述第四控制阀和/或所述第四单向阀之间，其中，所述第四单向阀设置成仅允许所述第二前过滤单元的产水流向所述后过滤单元。
优选地，所述水处理系统还包括与所述第一前过滤单元相连的第一冲洗电磁阀;和/或，
所述水处理系统还包括与所述第二前过滤单元相连的第二冲洗电磁阀。
优选地，所述水处理系统还包括废水比电磁阀或第三冲洗电磁阀，所述后过滤单元产生的浓水经所述废水比电磁阀或所述第三冲洗电磁阀流向所述第一回流支路或所述第二回流支路，所述废水比电磁阀或所述第三冲洗电磁阀与所述后过滤单元的浓水口相连。
优选地，当所述水处理系统包括所述第三冲洗电磁阀时，所述水处理系统还包括废水比例器，所述废水比例器与所述后过滤单元的浓水口相连。
优选地，所述水处理系统还包括复合过滤单元，所述复合过滤单元与所述后过滤单元的净水口相连。
为达到上述目的，本发明还采用以下技术方案：
一种用于控制上述的水处理系统的控制方法，通过控制经其中至少一个前过滤单元进入所述后过滤单元后产生的浓水经回流支路流进其它前过滤单元来反冲洗其它前过滤单元。
为达到上述目的，本发明还采用以下技术方案：
一种用于控制如上述的水处理系统的控制方法，所述控制方法能够控制所述水处理系统产生至少两种模式：
在第一模式下，控制所述第一支路打开、所述第二支路关闭，控制所述第一冲洗电磁阀关闭、所述第二冲洗电磁阀打开，所述第一回流支路关闭，所述第二回流支路打开，所述废水比电磁阀或所述第三冲洗电磁阀打开;
在第二模式下，控制所述第一支路关闭、所述第二支路打开，控制所述第一冲洗电磁阀打开、所述第二冲洗电磁阀关闭，所述第一回流支路打开，所述第二回流支路关闭，所述废水比电磁阀或所述第三冲洗电磁阀打开。
为达到上述目的，本发明还采用以下技术方案：
一种用于控制如上述水处理系统的控制方法，所述控制方法能够控制所述水处理系统产生三种模式：
在第一模式下，控制所述第一支路打开、所述第二支路关闭，控制所述第一冲洗电磁阀关闭，所述第二冲洗电磁阀打开，所述第一回流支路关闭，所述第二回流支路打开，所述第三冲洗电磁阀打开;
在第二模式下，控制所述第一支路关闭、所述第二支路打开，控制所述第一冲洗电磁阀打开，所述第二冲洗电磁阀关闭，所述第一回流支路打开，所述第二回流支路关闭，所述第三冲洗电磁阀打开;
在第三模式下，控制所述第一支路打开、所述第二支路打开，控制所述第一冲洗电磁阀关闭，所述第二冲洗电磁阀关闭，所述第一回流支路关闭，所述第二回流支路关闭，所述第三冲洗电磁阀关闭。
优选地，当所述前过滤单元中的滤芯的通量大于或等于预定值时，控制所述水处理系统交替运行第一模式第一时间段、所述第二模式第二时间段;和/或，
当所述前过滤单元中的滤芯的通量减小到预定值时，控制所述水处理系统运行第三模式。
本发明的水处理系统和水处理系统的控制方法，所述回流支路用于将所述后过滤单元产生的浓水引流至所述前过滤单元，以对所述前过滤单元进行反冲洗，前过滤单元的使用寿命增加，后过滤单元产生的浓水再利用，水浪费减小，且控制方法简单。
