申请日2018.07.02
公开(公告)日2018.11.16
IPC分类号C02F11/00; B02C13/02; B02C18/14
摘要
本发明涉及污泥处理领域，特别是涉及一种市政污泥处理用固化成型装置，包括进泥输送装置、破碎处理装置、成型模具、驱动控制装置和底座板，所述进泥输送装置的下端固定连接并连通破碎处理装置;破碎处理装置的下端固定连接并连通成型模具;所述驱动控制装置固定连接在底座板上，所述破碎处理装置和成型模具皆固定连接在底座板上;所述驱动控制装置传动连接进泥输送装置和破碎处理装置。本发明可以有效对污泥进行输送脱水处理与破碎分散处理，进而对污泥进固化成型处理，且本发明内部采用统一驱动电机进行控制，配合紧密，节能环保，工作效率较高。
权利要求书

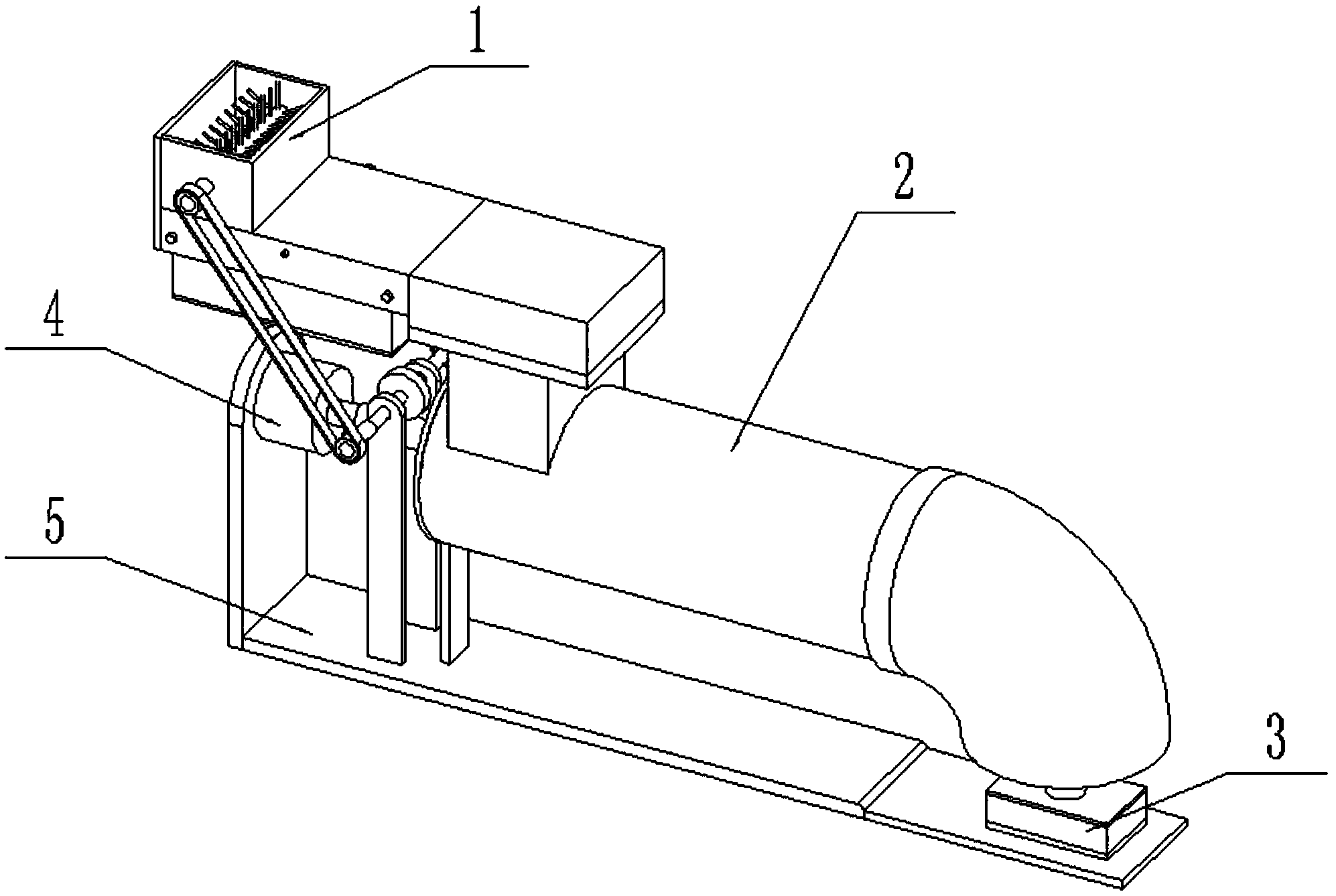

1.市政污泥处理用固化成型装置，包括进泥输送装置(1)、破碎处理装置(2)、成型模具(3)、驱动控制装置(4)和底座板(5)，其特征在于：所述进泥输送装置(1)的下端固定连接并连通破碎处理装置(2);破碎处理装置(2)的下端固定连接并连通成型模具(3);所述驱动控制装置(4)固定连接在底座板(5)上，所述破碎处理装置(2)和成型模具(3)皆固定连接在底座板(5)上;所述驱动控制装置(4)传动连接进泥输送装置(1)和破碎处理装置(2)。
2.根据权利要求1所述的市政污泥处理用固化成型装置，其特征在于：所述驱动控制装置(4)包括驱动电机(4-1)、电机座(4-2)、蜗杆(4-3)、蜗轮(4-4)、轮轴(4-5)、轴架板(4-6)、第一传动轮(4-7)和第二传动轮(4-8);所述驱动电机(4-1)固定连接在电机座(4-2)上，电机座(4-2)固定连接在底座板(5)上;所述驱动电机(4-1)的输出端通过联轴器连接蜗杆(4-3);所述蜗轮(4-4)啮合连接蜗杆(4-3);所述蜗轮(4-4)固定连接在轮轴(4-5)的中端，轮轴(4-5)通过带座轴承转动连接在轴架板(4-6)上，轴架板(4-6)固定连接在底座板(5)上;所述轮轴(4-5)的左右两端分别固定连接第一传动轮(4-7)和第二传动轮(4-8);所述蜗杆(4-3)连接破碎处理装置(2)，第一传动轮(4-7)和第二传动轮(4-8)皆通过皮带连接进泥输送装置(1)。
3.根据权利要求1所述的市政污泥处理用固化成型装置，其特征在于：所述进泥输送装置(1)包括进泥箱组件(1-1)、输泥箱组件(1-2)、落泥箱组件(1-3)和污泥输送带组件(1-4);所述进泥箱组件(1-1)的下端固定连接并连通输泥箱组件(1-2)，输泥箱组件(1-2)的前端固定连接并连通落泥箱组件(1-3);所述污泥输送带组件(1-4)连接在输泥箱组件(1-2)的内部;所述进泥箱组件(1-1)通过皮带连接第二传动轮(4-8);所述污泥输送带组件(1-4)通过皮带连接第一传动轮(4-7);所述落泥箱组件(1-3)的下端固定连接并连通破碎处理装置(2)。
4.根据权利要求3所述的市政污泥处理用固化成型装置，其特征在于：所述进泥箱组件(1-1)包括进泥箱本体(1-1-1)、第二被动轮(1-1-2)、旋转轴(1-1-3)和多根破碎搅拌辊(1-1-4);所述进泥箱本体(1-1-1)的下端固定连接并连通输泥箱组件(1-2);所述旋转轴(1-1-3)的两端分别通过带座轴承转动连接在进泥箱本体(1-1-1)的两端，旋转轴(1-1-3)的一端固定连接第二被动轮(1-1-2)，第二被动轮(1-1-2)通过皮带连接第二传动轮(4-8);所述旋转轴(1-1-3)上均匀环绕焊接多根破碎搅拌辊(1-1-4);多根破碎搅拌辊(1-1-4)设置在进泥箱本体(1-1-1)的内部。
5.根据权利要求4所述的市政污泥处理用固化成型装置，其特征在于：所述输泥箱组件(1-2)包括输泥箱本体(1-2-1)、集水匣(1-2-2)和带有管盖的排水管(1-2-3);所述输泥箱本体(1-2-1)的顶面上设有进泥槽，进泥箱本体(1-1-1)固定连接并连通进泥槽;所述输泥箱本体(1-2-1)的底面上设有多个漏水槽，输泥箱本体(1-2-1)的下端固定连接集水匣(1-2-2)，集水匣(1-2-2)通过多个漏水槽连通输泥箱本体(1-2-1);所述集水匣(1-2-2)的底端固定连接并连通排水管(1-2-3);所述污泥输送带组件(1-4)连接在输泥箱本体(1-2-1)的内部;所述输泥箱本体(1-2-1)的前端固定连接并连通落泥箱组件(1-3)。
6.根据权利要求5所述的市政污泥处理用固化成型装置，其特征在于：所述落泥箱组件(1-3)包括上箱体(1-3-1)和下箱体(1-3-2);所述上箱体(1-3-1)的后端固定连接并连通输泥箱本体(1-2-1)，上箱体(1-3-1)的下端固定连接并连通下箱体(1-3-2)，下箱体(1-3-2)的下端固定连接并连通破碎处理装置(2)。
7.根据权利要求6所述的市政污泥处理用固化成型装置，其特征在于：所述污泥输送带组件(1-4)包括第一被动轮(1-4-1)、主动辊轴(1-4-2)、主动辊筒(1-4-3)、被动辊轴(1-4-4)、被动辊筒(1-4-5)、输泥皮带(1-4-6)、第一链轮(1-4-7)、第二链轮(1-4-8)、转动轴(1-4-9)、主动齿轮(1-4-10)、被动齿轮(1-4-11)、齿轮轴(1-4-12)和碾压辊筒(1-4-13);所述主动辊轴(1-4-2)和被动辊轴(1-4-4)分别通过两个带座轴承转动连接在输泥箱本体(1-2-1)的前端和后端;所述主动辊筒(1-4-3)固定连接在主动辊轴(1-4-2)上，被动辊筒(1-4-5)固定连接在被动辊轴(1-4-4)上，主动辊筒(1-4-3)和被动辊筒(1-4-5)之间通过输泥皮带(1-4-6)传动连接;所述输泥皮带(1-4-6)设置在输泥箱本体(1-2-1)的内部，输泥皮带(1-4-6)设置在进泥槽的下端;所述主动辊轴(1-4-2)上固定连接第一被动轮(1-4-1)，第一被动轮(1-4-1)通过皮带连接第一传动轮(4-7);所述被动辊轴(1-4-4)上固定连接第一链轮(1-4-7)，第一链轮(1-4-7)通过链条连接第二链轮(1-4-8)，第二链轮(1-4-8)固定连接在转动轴(1-4-9)上，转动轴(1-4-9)通过带座轴承转动连接在输泥箱本体(1-2-1)的外侧面上，转动轴(1-4-9)上固定连接主动齿轮(1-4-10)，主动齿轮(1-4-10)啮合连接被动齿轮(1-4-11)，被动齿轮(1-4-11)固定连接在齿轮轴(1-4-12)的外端，齿轮轴(1-4-12)的两端分别通过带座轴承转动连接在输泥箱本体(1-2-1)上，齿轮轴(1-4-12)上固定连接碾压辊筒(1-4-13)，碾压辊筒(1-4-13)的筒面与输泥皮带(1-4-6)贴合。
8.根据权利要求7所述的市政污泥处理用固化成型装置，其特征在于：所述破碎处理装置(2)包括破碎筒本体(2-1)、动力轴(2-2)、输泥螺旋体(2-3)、破碎刀轮(2-4)、竖架板(2-5)和弯曲落泥筒(2-6);所述破碎筒本体(2-1)通过竖架板(2-5)固定连接在底座板(5)上;所述动力轴(2-2)的后端通过联轴器连接蜗杆(4-3);所述的动力轴(2-2)后端通过带座轴承转动连接在破碎筒本体(2-1)上;动力轴(2-2)的后端固定连接输泥螺旋体(2-3)，输泥螺旋体(2-3)转动配合连接在破碎筒本体(2-1)的内部;动力轴(2-2)的前端固定连接破碎刀轮(2-4)，破碎刀轮(2-4)转动配合连接在破碎筒本体(2-1)内部的前端;所述破碎筒本体(2-1)的前端固定连接并连通弯曲落泥筒(2-6)，弯曲落泥筒(2-6)的另一端固定连接并连通成型模具(3);所述破碎筒本体(2-1)顶面的后端固定连接并连通下箱体(1-3-2)。
说明书
市政污泥处理用固化成型装置
技术领域
本发明涉及污泥处理领域，特别是涉及一种市政污泥处理用固化成型装置。
背景技术
市政污泥中含有70%左右的有机物，导致COD、BOD和氨氮过高，通常会利用堆肥、厌氧/好氧、焚烧等方式将上述有机物氧化降解掉，但我国污泥中的有机质含量偏低，国外有机质含量是60-70%，中国有机质含量是30-50%，从而导致热值低，难以支持燃烧;产气率低，厌氧消化效率低等问题。污泥既是一种环境的废气物，同时污泥也是一种可以利用的资源，利用脱水污泥进行制造建材是污泥回收利用的一项有效措施。
发明内容
本发明的目的是提供一种市政污泥处理用固化成型装置，可以有效对污泥进行输送脱水处理与破碎分散处理，进而对污泥进固化成型处理，且本发明内部采用统一驱动电机进行控制，配合紧密，节能环保，工作效率较高。
本发明的目的通过以下技术方案来实现：
市政污泥处理用固化成型装置，包括进泥输送装置、破碎处理装置、成型模具、驱动控制装置和底座板，所述进泥输送装置的下端固定连接并连通破碎处理装置;破碎处理装置的下端固定连接并连通成型模具;所述驱动控制装置固定连接在底座板上，所述破碎处理装置和成型模具皆固定连接在底座板上;所述驱动控制装置传动连接进泥输送装置和破碎处理装置。
所述驱动控制装置包括驱动电机、电机座、蜗杆、蜗轮、轮轴、轴架板、第一传动轮和第二传动轮;所述驱动电机固定连接在电机座上，电机座固定连接在底座板上;所述驱动电机的输出端通过联轴器连接蜗杆;所述蜗轮啮合连接蜗杆;所述蜗轮固定连接在轮轴的中端，轮轴通过带座轴承转动连接在轴架板上，轴架板固定连接在底座板上;所述轮轴的左右两端分别固定连接第一传动轮和第二传动轮;所述蜗杆连接破碎处理装置，第一传动轮和第二传动轮皆通过皮带连接进泥输送装置。
所述进泥输送装置包括进泥箱组件、输泥箱组件、落泥箱组件和污泥输送带组件;所述进泥箱组件的下端固定连接并连通输泥箱组件，输泥箱组件的前端固定连接并连通落泥箱组件;所述污泥输送带组件连接在输泥箱组件的内部;所述进泥箱组件通过皮带连接第二传动轮;所述污泥输送带组件通过皮带连接第一传动轮;所述落泥箱组件的下端固定连接并连通破碎处理装置。
所述进泥箱组件包括进泥箱本体、第二被动轮、旋转轴和多根破碎搅拌辊;所述进泥箱本体的下端固定连接并连通输泥箱组件;所述旋转轴的两端分别通过带座轴承转动连接在进泥箱本体的两端，旋转轴的一端固定连接第二被动轮，第二被动轮通过皮带连接第二传动轮;所述旋转轴上均匀环绕焊接多根破碎搅拌辊;多根破碎搅拌辊设置在进泥箱本体的内部。
所述输泥箱组件包括输泥箱本体、集水匣和带有管盖的排水管;所述输泥箱本体的顶面上设有进泥槽，进泥箱本体固定连接并连通进泥槽;所述输泥箱本体的底面上设有多个漏水槽，输泥箱本体的下端固定连接集水匣，集水匣通过多个漏水槽连通输泥箱本体;所述集水匣的底端固定连接并连通排水管;所述污泥输送带组件连接在输泥箱本体的内部;所述输泥箱本体的前端固定连接并连通落泥箱组件。
所述落泥箱组件包括上箱体和下箱体;所述上箱体的后端固定连接并连通输泥箱本体，上箱体的下端固定连接并连通下箱体，下箱体的下端固定连接并连通破碎处理装置。
所述污泥输送带组件包括第一被动轮、主动辊轴、主动辊筒、被动辊轴、被动辊筒、输泥皮带、第一链轮、第二链轮、转动轴、主动齿轮、被动齿轮、齿轮轴和碾压辊筒;所述主动辊轴和被动辊轴分别通过两个带座轴承转动连接在输泥箱本体的前端和后端;所述主动辊筒固定连接在主动辊轴上，被动辊筒固定连接在被动辊轴上，主动辊筒和被动辊筒之间通过输泥皮带传动连接;所述输泥皮带设置在输泥箱本体的内部，输泥皮带设置在进泥槽的下端;所述主动辊轴上固定连接第一被动轮，第一被动轮通过皮带连接第一传动轮;所述被动辊轴上固定连接第一链轮，第一链轮通过链条连接第二链轮，第二链轮固定连接在转动轴上，转动轴通过带座轴承转动连接在输泥箱本体的外侧面上，转动轴上固定连接主动齿轮，主动齿轮啮合连接被动齿轮，被动齿轮固定连接在齿轮轴的外端，齿轮轴的两端分别通过带座轴承转动连接在输泥箱本体上，齿轮轴上固定连接碾压辊筒，碾压辊筒的筒面与输泥皮带贴合。
所述破碎处理装置包括破碎筒本体、动力轴、输泥螺旋体、破碎刀轮、竖架板和弯曲落泥筒;所述破碎筒本体通过竖架板固定连接在底座板上;所述动力轴的后端通过联轴器连接蜗杆;所述的动力轴后端通过带座轴承转动连接在破碎筒本体上;动力轴的后端固定连接输泥螺旋体，输泥螺旋体转动配合连接在破碎筒本体的内部;动力轴的前端固定连接破碎刀轮，破碎刀轮转动配合连接在破碎筒本体内部的前端;所述破碎筒本体的前端固定连接并连通弯曲落泥筒，弯曲落泥筒的另一端固定连接并连通成型模具;所述破碎筒本体顶面的后端固定连接并连通下箱体。
所述成型模具的外壁上固定连接多块电加热板。
本发明的有益效果：本发明的一种市政污泥处理用固化成型装置，其内部设有进泥输送装置，进泥输送装置可以有效对污泥进行初步破碎处理、脱水处理和输送处理;其内部设有破碎处理装置，可以有效对污泥进行挤压输送与精密破碎处理，便于提高污泥的分散效果，进而提高污泥进固化成型的效果，且本发明内部采用统一驱动电机进行控制，配合紧密，节能环保，工作效率较高。
