申请日2018.07.02
公开(公告)日2018.11.23
IPC分类号B01D29/56; B01D29/64
摘要
本发明涉及一种生活用水净化用污水过滤系统，包括储水槽、水泵、箱体、安装架、喷头、喷吹管、脉冲电磁阀、气包、安装座、电动缸、刷板、清洁刷丝、控制仪、滤袋框架、集料斗和除尘滤袋，喷头设置在箱体内部右端面，且与水泵相连接，气包通过安装座设置在箱体左端面，脉冲电磁阀安装于气管上，集料斗设置在箱体内部下侧，除尘滤袋位于滤袋框架内部，该设计将杂质漏出，便于杂质的清除，使净化设备可以循环使用，节约了净化资源，提升了过滤效果，伸缩杆与电动缸的输出轴固定连接，且清洁刷丝设置在刷板下端面，该设计可对安装架表面的杂质进行清洁，将安装架表面的杂质清扫至除尘滤袋内部，便于杂质的整体清除。
权利要求书

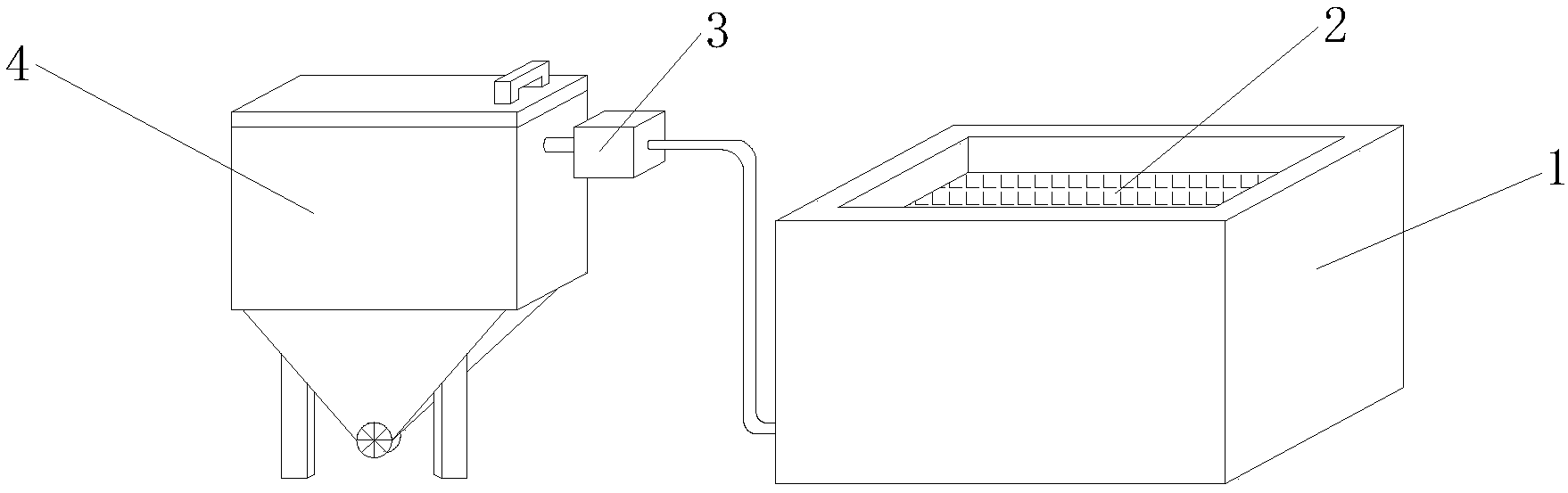

1.一种生活用水净化用污水过滤系统，包括装置主体和净化机构(4)，其特征在于：所述装置主体包括储水槽(1)、过滤网(2)和水泵(3)，所述过滤网(2)设置在储水槽(1)内部上侧，所述储水槽(1)通过水泵(3)与净化机构(4)相连接;
所述净化机构(4)包括箱体(401)、安装架(402)、喷头(403)、顶盖(405)、喷吹管(406)、脉冲电磁阀(407)、气包(408)、安装座(409)、辅助清洁组件(410)、控制仪(411)、滤袋框架(412)、支腿(413)、卸料阀(414)、集料斗(415)和除尘滤袋(416)，所述支腿(413)设置在箱体(401)下端，所述顶盖(405)铰接在箱体(401)顶端面，所述喷头(403)设置在箱体(401)内部右端面，且与水泵(3)相连接，所述喷吹管(406)位于箱体(401)内部上侧，所述气包(408)通过安装座(409)设置在箱体(401)左端面，且所述气包(408)通过气管与喷吹管(406)相连接，所述脉冲电磁阀(407)安装于气管上，所述集料斗(415)设置在箱体(401)内部下侧，所述卸料阀(414)设置在集料斗(415)底端，所述安装架(402)设置在箱体(401)内部，且位于喷头(403)下侧，所述辅助清洁组件(410)设置在安装架(402)上侧，所述滤袋框架(412)设置在安装架(402)下端面，所述除尘滤袋(416)位于滤袋框架(412)内部，所述控制仪(411)与脉冲电磁阀(407)电性连接;
所述辅助清洁组件(410)包括电动缸(4101)、伸缩杆(4102)、刷板(4103)和清洁刷丝(4104)，所述电动缸(4101)设置在箱体(401)内部左端面，所述伸缩杆(4102)与电动缸(4101)的输出轴固定连接，所述刷板(4103)固定设置在伸缩杆(4102)右端，且所述清洁刷丝(4104)设置在刷板(4103)下端面。
2.根据权利要求1所述的一种生活用水净化用污水过滤系统，其特征在于：所述支腿(413)设有两个，两个所述支腿(413)对称设置在箱体(401)下端面。
3.根据权利要求1所述的一种生活用水净化用污水过滤系统，其特征在于：所述滤袋框架(412)和除尘滤袋(416)均设有若干个，若干个所述滤袋框架(412)均布于安装架(402)下端面。
4.根据权利要求1所述的一种生活用水净化用污水过滤系统，其特征在于：所述安装架(402)上端面对应滤袋框架(412)数量开设有若干圆口，且圆口口径不大于滤袋框架(412)的口径。
5.根据权利要求1所述的一种生活用水净化用污水过滤系统，其特征在于：所述清洁刷丝(4104)设有若干个，若干个所述清洁刷丝(4104)等距排布于刷板(4103)下端面，且清洁刷丝(4104)与安装架(402)表面相接触。
6.根据权利要求1所述的一种生活用水净化用污水过滤系统，其特征在于：所述集料斗(415)通过循环泵与储水槽(1)内部底端相连接。
7.根据权利要求1所述的一种生活用水净化用污水过滤系统，其特征在于：所述顶盖(405)顶端面右侧设置有把手(404)。
说明书
一种生活用水净化用污水过滤系统
技术领域
本发明涉及污水净化设备领域，具体为一种生活用水净化用污水过滤系统。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水。污水主要有生活污水、工业废水和初期雨水。按照污水来源，污水可以分为这四类。第一类：工业废水来自制造采矿和工业生产活动的污水，包括来自与工业或者商业储藏、加工的径流活渗沥液，以及其它不是生活污水的废水。第二类：生活污水来自住宅、写字楼、机关或相类似的污水;卫生污水;下水道污水，包括下水道系统中生活污水中混合的工业废水。第三类：商业污水来自商业设施而且某些成分超过生活污水的无毒、无害的污水[2]。如餐饮污水。洗衣房污水、动物饲养污水，发廊产生的污水等。第四类：表面径流来自雨水、雪水、高速公路下水，来自城市和工业地区的水等等，表面径流没有渗进土壤，沿街道和陆地进入地下水。
一般家庭用水需要进行生层次的过滤，但传统的过滤设备结构相对简陋，一般利用活性炭吸附或化工材料净化，活性炭吸附的方法吸附不彻底，依然有细小杂质残留，化工材料反应净化的方法会使水中残留有化学垃圾，清理不净会对水质造成影响，且设备无法循环使用，浪费了设备资源，综上所述，现急需一种生活用水净化用污水过滤系统来解决上述出现的问题。
发明内容
本发明目的是提供一种生活用水净化用污水过滤系统，以解决上述背景技术中提出的传统的过滤设备结构相对简陋，一般利用活性炭吸附或化工材料净化，活性炭吸附的方法吸附不彻底，依然有细小杂质残留，化工材料反应净化的方法会使水中残留有化学垃圾，清理不净会对水质造成影响，且设备无法循环使用，浪费了设备资源的问题。
为实现上述目的，本发明提供如下技术方案：一种生活用水净化用污水过滤系统，包括装置主体和净化机构，所述装置主体包括储水槽、过滤网和水泵，所述过滤网设置在储水槽内部上侧，所述储水槽通过水泵与净化机构相连接，所述净化机构包括箱体、安装架、喷头、顶盖、喷吹管、脉冲电磁阀、气包、安装座、辅助清洁组件、控制仪、滤袋框架、支腿、卸料阀、集料斗和除尘滤袋，所述支腿设置在箱体下端，所述顶盖铰接在箱体顶端面，所述喷头设置在箱体内部右端面，且与水泵相连接，所述喷吹管位于箱体内部上侧，所述气包通过安装座设置在箱体左端面，且所述气包通过气管与喷吹管相连接，所述脉冲电磁阀安装于气管上，所述集料斗设置在箱体内部下侧，所述卸料阀设置在集料斗底端，所述安装架设置在箱体内部，且位于喷头下侧，所述辅助清洁组件设置在安装架上侧，所述滤袋框架设置在安装架下端面，所述除尘滤袋位于滤袋框架内部，所述控制仪与脉冲电磁阀电性连接，所述辅助清洁组件包括电动缸、伸缩杆、刷板和清洁刷丝，所述电动缸设置在箱体内部左端面，所述伸缩杆与电动缸的输出轴固定连接，所述刷板固定设置在伸缩杆右端，且所述清洁刷丝设置在刷板下端面。
进一步地，所述支腿设有两个，两个所述支腿对称设置在箱体下端面。
进一步地，所述滤袋框架和除尘滤袋均设有若干个，若干个所述滤袋框架均布于安装架下端面。
进一步地，所述安装架上端面对应滤袋框架数量开设有若干圆口，且圆口口径不大于滤袋框架的口径。
进一步地，所述清洁刷丝设有若干个，若干个所述清洁刷丝等距排布于刷板下端面，且清洁刷丝与安装架表面相接触。
进一步地，所述集料斗通过循环泵与储水槽内部底端相连接。
进一步地，所述顶盖顶端面右侧设置有把手。
与现有技术相比，本发明的有益效果是：因本发明添加了箱体、安装架、喷头、顶盖、喷吹管、脉冲电磁阀、气包、安装座、控制仪、滤袋框架、支腿、卸料阀、集料斗和除尘滤袋，该设计可利用布袋除尘器对水进行净化，滤袋将水中残留的细小杂质过滤掉，并粘附在滤袋内部，并且利用布袋体积可膨胀的原理，将杂质漏出，便于杂质的清除，使净化设备可以循环使用，节约了净化资源，提升了过滤效果;因本发明添加了电动缸、伸缩杆、刷板和清洁刷丝，该设计可对安装架表面的杂质进行清洁，将安装架表面的杂质清扫至除尘滤袋内部，便于杂质的整体清除。
