申请日2018.07.03
公开(公告)日2018.10.12
IPC分类号C02F9/04; C02F103/10
摘要
本发明公开了一种煤矿井下用矿井水处理装置，包括设备外壳，所述设备外壳的内部一侧设置有反应区，所述反应区的一侧位于设备外壳的设置有滤料区，所述设备外壳的内部位于反应区与滤料区之间设置有过渡板，本发明煤矿井下用矿井水处理装置在搅拌叶片的端部设置了长刷毛，长刷毛能够与过滤网接触，在搅拌叶片转动时，长刷毛扫过过滤网的表面，使其表面的附着物掉落，从而能够对滤网进行简单的清洁，增加了过滤网使用时间;在反应区的内部设置了搅拌机构，当污水进入后，从加药管加入药剂，通过电机带动转动辊与搅拌叶片，从而使得污水与药液充分接触，加快了对污水的处理速度，在一定程度上提高了工作效率。
权利要求书

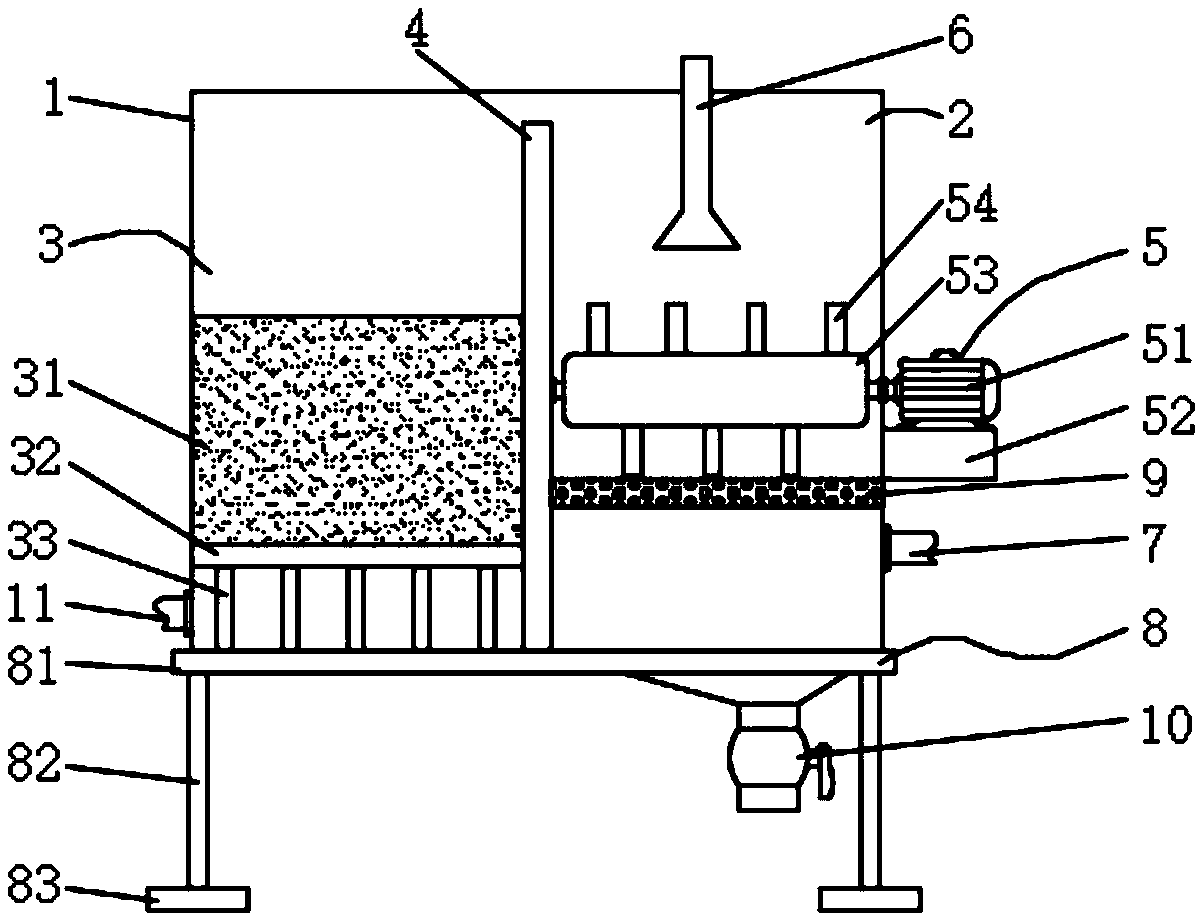

1.一种煤矿井下用矿井水处理装置，包括设备外壳(1)，所述设备外壳(1)的内部一侧设置有反应区(2)，所述反应区(2)的一侧位于设备外壳(1)的设置有滤料区(3)，所述设备外壳(1)的内部位于反应区(2)与滤料区(3)之间设置有过渡板(4)，所述反应区(2)的内部上方贯穿设置有加药管(6)，且设备外壳(1)靠近反应区(2)的一端外侧下方设置有进水管(7)，所述反应区(2)的内部下方设置有过滤网(9)，所述设备外壳(1)位于反应区(2)的底部设置有球阀(10)，且设备外壳(1)靠近滤料区(3)的一端外侧下方设置有出水管(11)，其特征在于：所述反应区(2)的内部位于过滤网(9)的上方设置有搅拌机构(5)，所述设备外壳(1)的底部设置有支撑机构(8)。
2.根据权利要求1所述的一种煤矿井下用矿井水处理装置，其特征在于：所述滤料区(3)包括滤料层(31)、支撑板(32)、支柱(33)，其中，所述滤料层(31)的下方设置有支撑板(32)，所述支撑板(32)的底部设置有支柱(33)。
3.根据权利要求1所述的一种煤矿井下用矿井水处理装置，其特征在于：所述搅拌机构(5)包括电机(51)、安装座(52)、转动辊(53)、搅拌叶片(54)、长刷毛(541)、连接座(542)，其中，所述电机(51)的下方设置有安装座(52)，且电机(51)的一端位于反应区(2)的内部设置有转动辊(53)，所述转动辊(53)的圆周表面设置有搅拌叶片(54)，所述搅拌叶片(54)远离转动辊(53)的一端设置有长刷毛(541)，所述长刷毛(541)与搅拌叶片(54)之间通过连接座(542)固定连接。
4.根据权利要求1所述的一种煤矿井下用矿井水处理装置，其特征在于：所述支撑机构(8)包括支架(81)、顶柱(82)、分压板(83)，其中，支架(81)的下方四角均设置有顶柱(82)，所述顶柱(82)的下方设置有分压板(83)。
5.根据权利要求2所述的一种煤矿井下用矿井水处理装置，其特征在于：所述支柱(33)设置有若干个，且均匀致密的排列在支撑板(32)的下方。
6.根据权利要求3所述的一种煤矿井下用矿井水处理装置，其特征在于：所述搅拌叶片(54)设置有若干个，且通过焊接方式均匀的固定在转动辊(53)的圆周表面。
7.根据权利要求3所述的一种煤矿井下用矿井水处理装置，其特征在于：所述长刷毛(541)与能够与过滤网(9)接触。
8.根据权利要求3所述的一种煤矿井下用矿井水处理装置，其特征在于：所述连接座(542)与搅拌叶片(54)之间使用螺钉固定连接。
9.根据权利要求1所述的一种煤矿井下用矿井水处理装置，其特征在于：所述过渡板(4)的顶端距离设备外壳(1)的间距为5厘米。
10.根据权利要求4所述的一种煤矿井下用矿井水处理装置，其特征在于：所述每个顶柱(82)下方均设置有分压板(83)，且分压板(83)均使用螺栓固定在顶柱(82)的底部。
说明书
一种煤矿井下用矿井水处理装置
技术领域
本发明属于矿井水处理设备技术领域，具体涉及一种煤矿井下用矿井水处理装置。
背景技术
煤炭是我国重要的基础能源和原料，在国民经济中具有重要的战略地位，在我国一次能源结构中，煤炭占到70%以上。在煤矿的开采过程中不可避免的大量排放矿井水和破坏水资源，我国大部分富煤地区就是贫水地区，这些矿区用水短缺十分严重，许多煤矿用水十分紧张，甚至使用不合格的生产用水，水资源的短缺已经严重制约了这些煤矿区的经济发展和人们生活水平的提高。
现有技术的煤矿井下用矿井水处理装置存在以下问题：1、现有的设备在长时间使用后，过滤网难免附着一些颗粒杂质，过滤网在装置的内部，不便于拆卸，没有设置对过滤网进行简单清洁的装置;2、设备的内部没有设置搅拌机构，仅仅依靠水体自由流动与添加后的药液进行接触反应，使得接触不够充分，从而造成污水处理的效果不够理想。
发明内容
为解决上述背景技术中提出的问题。本发明提供了一种煤矿井下用矿井水处理装置，具有结构简单、使用方便、接触充分等特点。
为实现上述目的，本发明提供如下技术方案：一种煤矿井下用矿井水处理装置，包括设备外壳，所述设备外壳的内部一侧设置有反应区，所述反应区的一侧位于设备外壳的设置有滤料区，所述设备外壳的内部位于反应区与滤料区之间设置有过渡板，所述反应区的内部上方贯穿设置有加药管，且设备外壳靠近反应区的一端外侧下方设置有进水管，所述反应区的内部下方设置有过滤网，所述设备外壳位于反应区的底部设置有球阀，且设备外壳靠近滤料区的一端外侧下方设置有出水管，其特征在于：所述反应区的内部位于过滤网的上方设置有搅拌机构，所述设备外壳的底部设置有支撑机构。
优选的，所述滤料区包括滤料层、支撑板、支柱，其中，所述滤料层的下方设置有支撑板，所述支撑板的底部设置有支柱。
优选的，所述搅拌机构包括电机、安装座、转动辊、搅拌叶片、长刷毛、连接座，其中，所述电机的下方设置有安装座，且电机的一端位于反应区的内部设置有转动辊，所述转动辊的圆周表面设置有搅拌叶片，所述搅拌叶片远离转动辊的一端设置有长刷毛，所述长刷毛与搅拌叶片之间通过连接座固定连接。
优选的，所述支撑机构包括支架、顶柱、分压板，其中，支架的下方四角均设置有顶柱，所述顶柱的下方设置有分压板。
优选的，所述支柱设置有若干个，且均匀致密的排列在支撑板的下方。
优选的，所述搅拌叶片设置有若干个，且通过焊接方式均匀的固定在转动辊的圆周表面。
优选的，所述长刷毛与能够与过滤网接触。
优选的，所述连接座与搅拌叶片之间使用螺钉固定连接。
优选的，所述过渡板的顶端距离设备外壳的间距为5厘米。
优选的，所述每个顶柱下方均设置有分压板，且分压板均使用螺栓固定在顶柱的底部。
与现有技术相比，本发明的有益效果是：
1、本发明煤矿井下用矿井水处理装置在搅拌叶片的端部设置了长刷毛，长刷毛能够与过滤网接触，在搅拌叶片转动时，长刷毛扫过过滤网的表面，使其表面的附着物掉落，从而能够对滤网进行简单的清洁，增加了过滤网使用时间。
2、本发明煤矿井下用矿井水处理装置在反应区的内部设置了搅拌机构，当污水进入后，从加药管加入药剂，通过电机带动转动辊与搅拌叶片，从而使得污水与药液充分接触，加快了对污水的处理速度，在一定程度上提高了工作效率。
