申请日2018.07.03
公开(公告)日2018.09.28
IPC分类号C02F9/14
摘要
本发明公开了一种集装箱式生活污水深度处理装置，包括生活污水处理箱体，所述生活污水处理箱体前端内的一侧安装有设备间，所述设备间的一侧安装有澄清化泥池，所述澄清化泥池的一侧安装有输水管，所述输水管一侧的前端安装有厌氧池，所述厌氧池的一侧安装有沉淀池，所述设备间上安装有固定框，所述固定框上安装有提拉门，所述固定底板的底部安装有万向自锁轮。本发明的固定底脚的一侧安装有固定底板，且固定底板与固定底脚滑动连接，通过固定底脚可以将生活污水处理箱体放置在所需位置，通过固定底脚更便于将生活污水处理箱体移动所需位置，这样比较绳节省体力，通过滑动更便于安装和拆卸固定底板，方便操作。
权利要求书

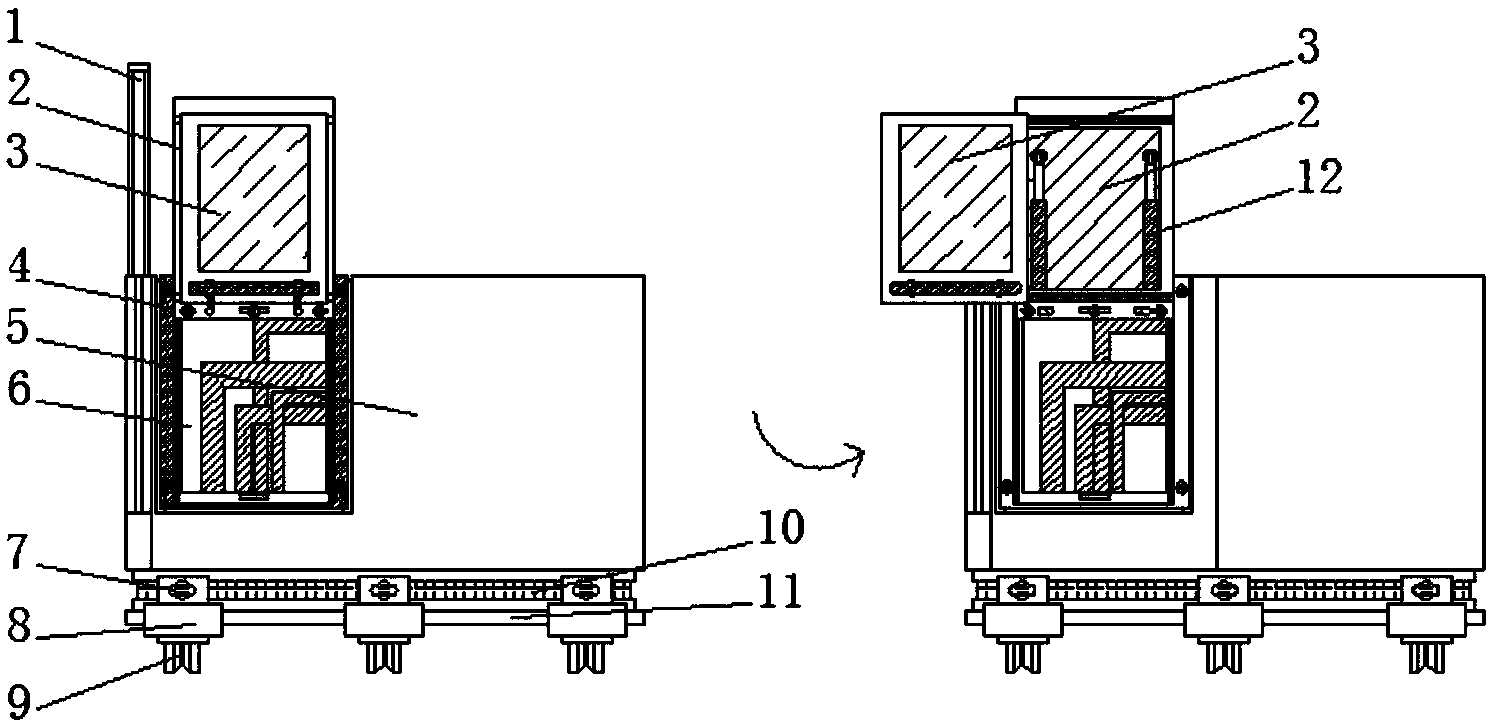

1.一种集装箱式生活污水深度处理装置，包括生活污水处理箱体(5)，其特征在于：所述生活污水处理箱体(5)前端内的一侧安装有设备间(6)，所述设备间(6)的一侧安装有澄清化泥池(16)，所述澄清化泥池(16)的一侧安装有输水管(17)，所述输水管(17)一侧的前端安装有厌氧池(22)，所述输水管(17)一侧的后端安装有接触氧化池(18)，所述厌氧池(22)的一侧安装有沉淀池(21)，所述接触氧化池(18)的一侧安装有消毒池(19)，所述消毒池(19)的一侧安装有出水口(20)，所述设备间(6)上安装有固定框(4)，所述固定框(4)上安装有提拉门(2)，所述提拉门(2)内的一侧安装有伸缩支撑杆(12)，所述提拉门(2)上的前端安装有推拉门(3)，所述生活污水处理箱体(5)一侧的一端安装有控制箱(15)，所述控制箱(15)上安装有第一密封盖(1)，所述生活污水处理箱体(5)一侧的另一端安装有爬梯(13)，所述爬梯(13)上安装有第二密封盖(14)，所述生活污水处理箱体(5)的下方安装有固定底脚(11)，所述固定底脚(11)的中间位置安装有滑槽(10)，所述滑槽(10)的一侧安装有固定底板(8)，所述固定底板(8)的一端安装有紧固螺帽(7)，所述固定底板(8)的底部安装有万向自锁轮(9)。
2.根据权利要求1所述的一种集装箱式生活污水深度处理装置，其特征在于：所述固定底板(8)与固定底脚(11)滑动连接，且可拆卸结构。
3.根据权利要求1所述的一种集装箱式生活污水深度处理装置，其特征在于：所述固定底板(8)共设置有三个，且三个固定底板(8)安装在固定底脚(11)的两侧和中间位置。
4.根据权利要求1所述的一种集装箱式生活污水深度处理装置，其特征在于：所述固定框(4)与生活污水处理箱体(5)镶嵌连接，且可拆卸结构。
5.根据权利要求1所述的一种集装箱式生活污水深度处理装置，其特征在于：所述提拉门(2)与固定框(4)旋转连接，且上下旋转结构。
说明书
一种集装箱式生活污水深度处理装置
技术领域
本发明涉及生活污水处理技术领域，具体是一种集装箱式生活污水深度处理装置。
背景技术
人类生活过程中产生的污水，是水体的主要污染源之一。主要是粪便和洗涤污水。城市每人每日排出的生活污水量为150-400L，其量与生活水平有密切关系。生活污水中含有大量有机物，如纤维素、淀粉、糖类和脂肪蛋白质等;也常含有病原菌、病毒和寄生虫卵;无机盐类的氯化物、硫酸盐、磷酸盐、碳酸氢盐和钠、钾、钙、镁等。总的特点是含氮、含硫和含磷高，在厌氧细菌作用下，易生恶臭物质。人们应该保护水资源.按污水来源分类，污水处理一般分为生产污水处理和生活污水处理。而生活污水就是日常生活产生的污水，是指各种形式的无机物和有机物的复杂混合物，包括漂浮和悬浮的大小固体颗粒、胶状和凝胶状扩散物、纯溶液。生活污水处理是采用物理的、化学的、生物的方法清除生活污水中含有的有机和无机杂质，使水质达到排放标准或重复使用要求的过程。
目前关于集装箱式生活污水深度处理装置仍存在不足之处，例如：操作不便、不便于移动、功能单一。
发明内容
本发明的目的在于提供一种集装箱式生活污水深度处理装置，以解决现有技术中操作不便、不便于移动、功能单一的问题。
为实现上述目的，本发明提供如下技术方案：一种集装箱式生活污水深度处理装置，包括生活污水处理箱体，所述生活污水处理箱体前端内的一侧安装有设备间，所述设备间的一侧安装有澄清化泥池，所述澄清化泥池的一侧安装有输水管，所述输水管一侧的前端安装有厌氧池，所述输水管一侧的后端安装有接触氧化池，所述厌氧池的一侧安装有沉淀池，所述接触氧化池的一侧安装有消毒池，所述消毒池的一侧安装有出水口，所述设备间上安装有固定框，所述固定框上安装有提拉门，所述提拉门内的一侧安装有伸缩支撑杆，所述提拉门上的前端安装有推拉门，所述生活污水处理箱体一侧的一端安装有控制箱，所述控制箱上安装有第一密封盖，所述生活污水处理箱体一侧的另一端安装有爬梯，所述爬梯上安装有第二密封盖，所述生活污水处理箱体的下方安装有固定底脚，所述固定底脚的中间位置安装有滑槽，所述滑槽的一侧安装有固定底板，所述固定底板的一端安装有紧固螺帽，所述固定底板的底部安装有万向自锁轮。
优选的，所述固定底板与固定底脚滑动连接，且可拆卸结构。
优选的，所述固定底板共设置有三个，且三个固定底板安装在固定底脚的两侧和中间位置。
优选的，所述固定框与生活污水处理箱体镶嵌连接，且可拆卸结构。
优选的，所述提拉门与固定框旋转连接，且上下旋转结构。
与现有技术相比，本发明的有益效果是：本发明的固定底脚的一侧安装有固定底板，且固定底板与固定底脚滑动连接，通过固定底脚可以将生活污水处理箱体放置在所需位置，通过固定底脚更便于将生活污水处理箱体移动所需位置，这样比较绳节省体力，通过滑动更便于安装和拆卸固定底板，方便操作，在固定底板的底部安装有万向自锁轮，通过万向自锁轮更便于移动，这样比较节省体力方便使用，在固定框上安装有提拉门，通过提拉门可以将其打开至顶部，这样更便于检查维修其内部，在提拉门的前端安装有推拉门，通过推拉门更便于观察设备间的工作状况，方便调整，在控制箱上安装有第一密封盖，通过第一密封盖可以密封控制箱，这样可以保护控制箱的安全，在控制箱的一侧安装有爬梯，通过爬梯更便于攀爬生活污水处理箱体的顶部吗，这样便于维修，在爬梯上安装有第二密封盖，通过第二密封盖可以密封生活污水处理箱体，防止灰尘进入。
