申请日2018.07.02
公开(公告)日2019.03.22
IPC分类号C02F1/78; B01F7/18; B01F5/10
摘要
本实用新型公开了一种臭氧水处理高效利用装置，包括壳体，所述壳体的内部设有搅拌机构，所述壳体的内侧壁上对称固定连接有多个孔板，所述壳体的一侧设有输送臭氧机构。本实用新型通过带有通气孔的盘管使扩大了臭氧与废水的接触面积，提高了臭氧利用率，通过旋转的搅拌叶片使气泡变小，使臭氧与废水接触更充分，旋转的搅拌叶片使小气泡内的臭氧与废水混合的更充分，从而进一步提高臭氧的利用率，通过将部分未溶解反应的臭氧抽出并从新排入废水中，进而提高臭氧的利用率。
权利要求书

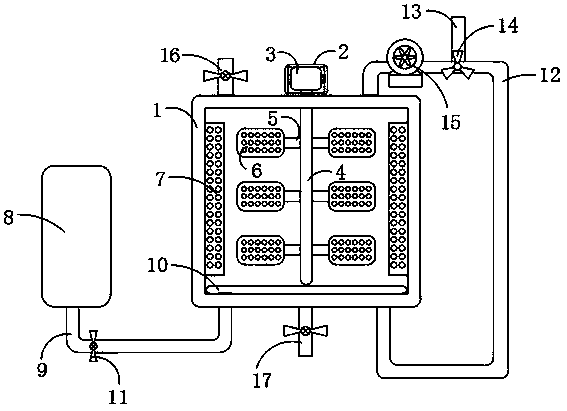

1.一种臭氧水处理高效利用装置，包括壳体(1)，其特征在于，所述壳体(1)的内部设有搅拌机构，所述壳体(1)的内侧壁上对称固定连接有多个孔板(7)，所述壳体(1)的一侧设有输送臭氧机构。
2.根据权利要求1所述的一种臭氧水处理高效利用装置，其特征在于，所述搅拌机构包括焊接在壳体(1)上端中部的防护罩(2)，所述防护罩(2)的内部顶端通过固紧螺栓固定连接有驱动电机(3)，所述驱动电机(3)的输出端贯穿防护罩(2)和壳体(1)延伸至壳体(1)内部并固定连接有转轴(4)，所述转轴(4)的两端对称焊接有多个连接杆(5)，每个所述连接杆(5)的另一端均焊接有搅拌叶片(6)，每个所述搅拌叶片(6)上均开设有多个第一通孔。
3.根据权利要求1所述的一种臭氧水处理高效利用装置，其特征在于，所述输送臭氧机构包括设置在壳体(1)一侧的臭氧发生器(8)，所述臭氧发生器(8)的输出端连通有连接管(9)，所述连接管(9)上安装有第一阀门(11)，所述连接管(9)的另一端贯穿壳体(1)并连通有盘管(10)，所述盘管(10)的上端开设有多个通气孔。
4.根据权利要求3所述的一种臭氧水处理高效利用装置，其特征在于，所述壳体(1)的上端连通有循环管(12)，所述循环管(12)的另一端贯穿壳体(1)的底端均与盘管(10)连通，所述循环管(12)上连通有排气管(13)，所述排气管(13)与循环管(12)的连接处安装有三通阀(14)。
5.根据权利要求4所述的一种臭氧水处理高效利用装置，其特征在于，在壳体(1)上端与排气管(13)之间的所述循环管(12)上安装有抽气机(15)。
6.根据权利要求1所述的一种臭氧水处理高效利用装置，其特征在于，在壳体(1)的上端连通有进水管(16)，所述壳体(1)的下端连通有排水管(17)，所述进水管(16)和排水管(17)上均安装有第二阀门。
说明书
一种臭氧水处理高效利用装置
技术领域
本实用新型涉及臭氧水处理技术领域，尤其涉及一种臭氧水处理高效利用装置。
背景技术
大量研究和应用实践证实臭氧化可明显对原水脱色除臭，改善水的感官指标，臭氧是目前发现最强的强氧化剂之一，是广谱、高效、快速的杀菌剂，同时还具有催化、脱色、除臭等作用。当前在各行业中的应用主要是消毒、杀菌、净化。近年来，在污水处理和自来水净化等行业中也大力推广应用，尤其是在高浓度难降解的废水处理中大显身手，它是二十一世纪治理环境污染的关键技术之一。
现有的情况下，臭氧利用率很低，臭氧与水接触不充分，导致水中没有溶解足量的臭氧，导致大量的臭氧白白浪费，也制约了臭氧的发展。
实用新型内容
本实用新型的目的是为了解决现有技术中臭氧利用率低的问题，而提出的一种臭氧水处理高效利用装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种臭氧水处理高效利用装置，包括壳体，所述壳体的内部设有搅拌机构，所述壳体的内侧壁上对称固定连接有多个孔板，所述壳体的一侧设有输送臭氧机构。
优选地，所述搅拌机构包括焊接在壳体上端中部的防护罩，所述防护罩的内部顶端通过固紧螺栓固定连接有驱动电机，所述驱动电机的输出端贯穿防护罩和壳体延伸至壳体内部并固定连接有转轴，所述转轴的两端对称焊接有多个连接杆，每个所述连接杆的另一端均焊接有搅拌叶片，每个所述搅拌叶片上均开设有多个第一通孔。
优选地，所述输送臭氧机构包括设置在壳体一侧的臭氧发生器，所述臭氧发生器的输出端连通有连接管，所述连接管上安装有第一阀门，所述连接管的另一端贯穿壳体并连通有盘管，所述盘管的上端开设有多个通气孔。
优选地，所述壳体的上端连通有循环管，所述循环管的另一端贯穿壳体的底端均与盘管连通，所述循环管上连通有排气管，所述排气管与循环管的连接处安装有三通阀。
优选地，在壳体上端与排气管之间的所述循环管上安装有抽气机。
优选地，在壳体的上端连通有进水管，所述壳体的下端连通有排水管，所述进水管和排水管上均安装有第二阀门。
本实用新型具有以下有益效果：
1、通过盘管上的多个通气孔使臭氧均与的进入壳体内的废水中，减少了气泡的体积，使气泡变多，使臭氧与废水的接触面积变大，从而提高臭氧的利用率;
2、启动驱动电机带动转轴转，通过连接杆带动开设有第一通孔的搅拌叶片旋转，带有第一通孔搅拌叶片打碎了较大的气泡，使气泡变的更小，从而使气泡内的臭氧与废水的接触面积更大，进一步的提高臭氧的利用率;
3、旋转的搅拌叶片带动了废水旋转，从而使废水与气泡混合的更充分，从而使气泡内的臭氧溶解的跟多，提高臭氧的利用率;
4、启动抽气机将壳体内部上端未溶解的臭氧抽出并将这部分气体通过循环管从新排入盘管内，使气体内的臭氧继续与废水混合，从而提高臭氧的利用率。
综上所述，本实用新型通过带有通气孔的盘管使扩大了臭氧与废水的接触面积，提高了臭氧利用率，通过旋转的搅拌叶片使气泡变小，使臭氧与废水接触更充分，旋转的搅拌叶片使小气泡内的臭氧与废水混合的更充分，从而进一步提高臭氧的利用率，通过将部分未溶解反应的臭氧抽出并从新排入废水中，进而提高臭氧的利用率。
