申请日2018.07.02
公开(公告)日2019.02.26
IPC分类号D06F39/08; E03B1/04; G05B7/02
摘要
本实用新型公开了一种工业洗衣机废水选择性回收系统，包括变压器T、交流接触开关QF、断路器KR和电机M，所述交流零线N和交流火线L依次通过交流接触开关QF、继电器KM4、断路器FR连接电机M，交流零线N还开关SB1，开关SB1的另一端分别连接变压器T的初级绕组和开关SB2，开关SB2的另一端连接热继电器FR，热继电器FR的另一端连接继电器KA2触点、液位开关SL2、液位开关SL3和液位开关SL4，本实用新型的有益效果是：1、能够自动分辨排水情况，增压储存工业洗衣机漂洗后较清洁的水;2、设计溢流、补水、放水等管路，杜绝洗衣水污染自来水的可能性以及方便其它的生活用水。
权利要求书
1.一种工业洗衣机废水选择性回收系统，包括变压器T、交流接触开关QF、断路器KR和电机M，其特征在于，交流零线N和交流火线L依次通过交流接触开关QF、继电器KM4、断路器FR连接电机M，交流零线N还开关SB1，开关SB1的另一端分别连接变压器T的初级绕组和开关SB2，开关SB2的另一端连接热继电器FR，热继电器FR的另一端连接继电器KA2触点、液位开关SL2、液位开关SL3和液位开关SL4。
2.根据权利要求1所述的一种工业洗衣机废水选择性回收系统，其特征在于，所述交流火线L还通过保险丝连接变压器T的初级绕组的另一端、继电器KA1、继电器KA2、继电器KA3和继电器KA4，液位开关SL2的另一端连接继电器KA1的另一端，液位开关SL4的另一端连接继电器KA2的另一端，液位开关SL3的另一端连接继电器KA3的另一端，继电器KA2触点的另一端连接液位开关SL1，液位开关SL1的另一端连接继电器KA3触点和继电器KM4触点，继电器KA3触点的另一端连接继电器KM4触点的另一端和继电器KA4的另一端。
3.根据权利要求1所述的一种工业洗衣机废水选择性回收系统，其特征在于，所述变压器T的次级绕组的一端连接液位开关SL1和继电器KA1触点，液位开关SL1的另一端连接电磁阀YV2，继电器KA1触点的另一端连接电磁阀YV1。
4.根据权利要求3所述的一种工业洗衣机废水选择性回收系统，其特征在于，所述电磁阀YV2的另一端连接电磁阀YV1的另一端和变压器T的次级绕组的另一端。
5.根据权利要求1所述的一种工业洗衣机废水选择性回收系统，其特征在于，所述开关SB1为按键开关。
说明书
一种工业洗衣机废水选择性回收系统
技术领域
本实用新型涉及环保技术领域，具体是一种工业洗衣机废水选择性回收系统。
背景技术
全球性缺水问题已经使人们在生产、生活中受到了不同程度的影响，因此解决水资源问题是人类面临的首要任务。
对于广泛应用于客运段、公寓和医院必备的电器——工业洗衣机是人们生产与生活中必不可少的并且使用频率较高，数量较多的电器设备，其运行流程是洗涤1次，漂洗2-3次，甩干1次，在其使用的过程中其耗水量是非常大的。而在现实生活中大部分人由于怕麻烦而都没有加以再生利用却是全部白白浪费掉了，设想都如此，这就对水资源是一种巨大的浪费。
因此对工业洗衣机排水进行处理和回收以实现自动控制,设计一种适用于工业洗衣机废水的回收系统，将水质较好的漂洗废水重复利用,达到节约用水的目的。
实用新型内容
本实用新型的目的在于提供一种工业洗衣机废水选择性回收系统，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：

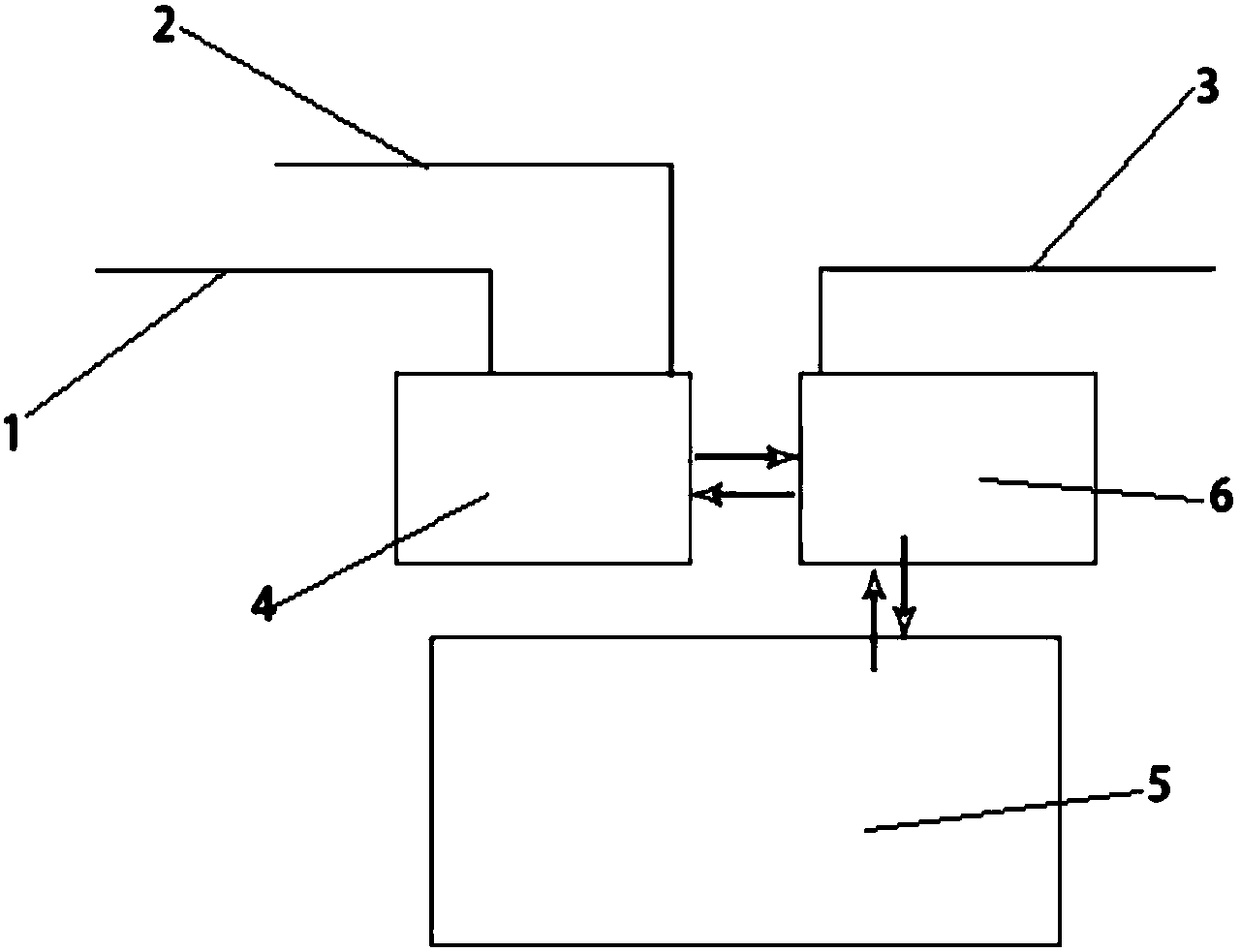

一种工业洗衣机废水选择性回收系统，包括变压器T、交流接触开关QF、断路器KR和电机M，所述交流零线N和交流火线L依次通过交流接触开关QF、继电器KM4、断路器 FR连接电机M，交流零线N还开关SB1，开关SB1的另一端分别连接变压器T的初级绕组和开关SB2，开关SB2的另一端连接热继电器FR，热继电器FR的另一端连接继电器KA2 触点、液位开关SL2、液位开关SL3和液位开关SL4。
作为本实用新型的进一步技术方案：所述交流火线L还通过保险丝连接变压器T的初级绕组的另一端、继电器KA1、继电器KA2、继电器KA3和继电器KA4，液位开关SL2的另一端连接继电器KA1的另一端，液位开关SL4的另一端连接继电器KA2的另一端，液位开关SL3的另一端连接继电器KA3的另一端，继电器KA2触点的另一端连接液位开关SL1，液位开关SL1的另一端连接继电器KA3触点和继电器KM4触点，继电器KA3触点的另一端连接继电器KM4触点的另一端和继电器KA4的另一端。
作为本实用新型的进一步技术方案：变压器T的次级绕组的一端连接液位开关SL1和继电器KA1触点，液位开关SL1的另一端连接电磁阀YV2，继电器KA1触点的另一端连接电磁阀YV1。
作为本实用新型的进一步技术方案：所述电磁阀YV2的另一端连接电磁阀YV1的另一端和变压器T的次级绕组的另一端。
作为本实用新型的进一步技术方案：所述开关SB1为按键开关。
与现有技术相比，本实用新型的有益效果是：1、能够自动分辨排水情况，增压储存工业洗衣机漂洗后较清洁的水;2、设计溢流、补水、放水等管路，杜绝洗衣水污染自来水的可能性以及方便其它的生活用水。
