申请日2018.07.02
公开(公告)日2019.03.22
IPC分类号C02F1/44
摘要
本实用新型公开了一种水处理系统及净饮机。水处理系统包括并联设置的第一反渗透单元和第二反渗透单元，所述第一反渗透单元和第二反渗透单元的两个入水口并联设置、两个净水出口并联设置，在所述第一反渗透单元的净水出口和第二反渗透单元的入水口之间设置有旁通支路，在所述旁通支路上设置有第一控制元件。本实用新型提供的水处理系统及净饮机，在所述第一反渗透单元的净水出口和第二反渗透单元的入水口之间设置有旁通支路，所述第一反渗透单元产生的净水经所述旁通支路进入所述第二反渗透单元，使得所述第二反渗透单元产生的第一杯净水即可为低TDS水，水质提高。
权利要求书
1.一种水处理系统，其特征在于，包括并联设置的第一反渗透单元和第二反渗透单元，所述第一反渗透单元和第二反渗透单元的两个入水口并联设置、两个净水出口并联设置，在所述第一反渗透单元的净水出口和第二反渗透单元的入水口之间设置有旁通支路，在所述旁通支路上设置有第一控制元件。
2.根据权利要求1所述的水处理系统，其特征在于，所述第一控制元件包括开关电磁阀和/或单向阀，所述单向阀仅允许从所述第一反渗透单元的净水出口向所述第二反渗透单元的入水口流动。
3.根据权利要求1所述的水处理系统，其特征在于，所述第一反渗透单元的净水出口连接有第一净水支路，所述第二反渗透单元的净水出口连接有第二净水支路，所述第一净水支路和第二净水支路共同连接至净水管路。
4.根据权利要求3所述的水处理系统，其特征在于，在所述第一净水支路上、所述第一反渗透单元的下游侧设置有第二控制元件。
5.根据权利要求4所述的水处理系统，其特征在于，所述第一反渗透单元的入水口连接有第一进水支路，所述第二反渗透单元的入水口连接有第二进水支路，在所述第二反渗透单元的入水口上游侧的第二进水支路上设置有第三控制元件。
6.根据权利要求5所述的水处理系统，其特征在于，
所述旁通支路的一端设置在所述第一反渗透单元的净水出口和第二控制元件之间;和/或，
所述旁通支路的另一端设置在所述第二反渗透单元的入水口和第三控制元件之间。
7.根据权利要求5所述的水处理系统，其特征在于，在所述第一进水支路上设置有第四控制元件。
8.根据权利要求7所述的水处理系统，其特征在于，所述第二控制元件和/或第三控制元件和/或第四控制元件为电磁阀。
9.根据权利要求1-8之一所述的水处理系统，其特征在于，
还包括与所述第一反渗透单元的浓水出口相连接的第一浓水排放支路;和/或，
还包括与所述第二反渗透单元的浓水出口相连接的第二浓水排放支路。
10.一种净饮机，其特征在于，包括权利要求1-9之一所述的水处理系统。
说明书
水处理系统及净饮机
技术领域
本实用新型涉及水处理技术领域，特别是一种水处理系统及净饮机。
背景技术
随着净水的普及以及用户对细菌认知的不断增强，目前无桶大通量的机型得到市场的广泛认可。
现有技术的无桶大通量净饮机中存在第一杯水为高TDS的问题，这是由于当净饮机关机后，在反渗透膜的两侧分别为原水与浓水的混合物和净水，而停机后没有净水产生，同时净水一侧的水会在正渗透的作用下穿过所述反渗透膜进入浓水一侧，由于净水一侧的溶剂减小，净水一侧的水会变成高TDS水，又由于扩散作用，浓水一侧的盐溶质会有少量经所述反渗透膜进入所述净水一侧，进而进一步增加所述净水一侧的盐浓度，导致所述净水一侧的水在接第一杯水时为高TDS水。
此外，在反渗透膜的使用后期，通量会衰减，出水量会显著降低。
实用新型内容
有鉴于此，本实用新型的目的在于提供一种能够改善第一杯水水质的水处理系统及净饮机。
为达到上述目的，本实用新型采用如下技术方案：

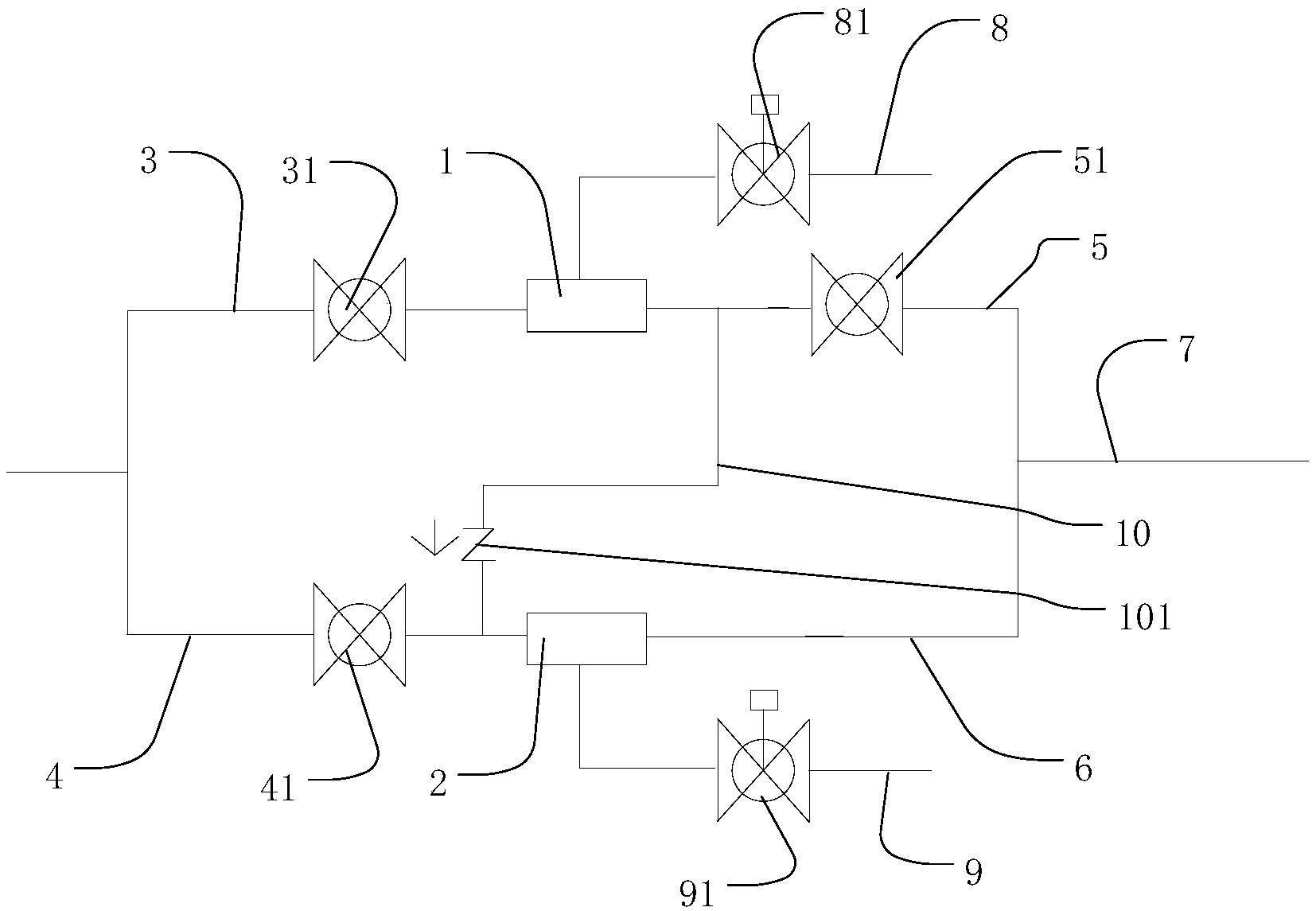

一种水处理系统，包括并联设置的第一反渗透单元和第二反渗透单元，所述第一反渗透单元和第二反渗透单元的两个入水口并联设置、两个净水出口并联设置，在所述第一反渗透单元的净水出口和第二反渗透单元的入水口之间设置有旁通支路，在所述旁通支路上设置有第一控制元件。
优选地，所述第一控制元件包括开关电磁阀和/或单向阀，所述单向阀仅允许从所述第一反渗透单元的净水出口向所述第二反渗透单元的入水口流动。
优选地，所述第一反渗透单元的净水出口连接有第一净水支路，所述第二反渗透单元的净水出口连接有第二净水支路，所述第一净水支路和第二净水支路共同连接至净水管路。
优选地，在所述第一净水支路上、所述第一反渗透单元的下游侧设置有第二控制元件。
优选地，所述第一反渗透单元的入水口连接有第一进水支路，所述第二反渗透单元的入水口连接有第二进水支路，在所述第二反渗透单元的入水口上游侧的第二进水支路上设置有第三控制元件。
优选地，所述旁通支路的一端设置在所述第一反渗透单元的净水出口和第二控制元件之间;和/或，
所述旁通支路的另一端设置在所述第二反渗透单元的入水口和第三控制元件之间。
优选地，在所述第一进水支路上设置有第四控制元件。
优选地，所述第二控制元件和/或第三控制元件和/或第四控制元件为电磁阀。
优选地，还包括与所述第一反渗透单元的浓水出口相连接的第一浓水排放支路;和/或，
还包括与所述第二反渗透单元的浓水出口相连接的第二浓水排放支路。
另一方面，本实用新型采用如下技术方案：
一种净饮机，包括上述水处理系统。
本实用新型提供的水处理系统及净饮机，在所述第一反渗透单元的净水出口和第二反渗透单元的入水口之间设置有旁通支路，所述第一反渗透单元产生的净水经所述旁通支路进入所述第二反渗透单元，使得所述第二反渗透单元产生的第一杯净水即可为低TDS水，水质提高。
