申请日2018.07.02
公开(公告)日2019.03.29
IPC分类号F04D7/04; F04D29/70; F04D29/62; F04D29/00; B01D35/02
摘要
本实用新型公开了一种具有过滤装置的污水处理用泵体，包括污水泵体，污水泵体的上同轴固定连接有环形板，环形板远离污水泵体的一端侧壁上设有多个第一安装机构，污水泵体的进水端套接有过滤机构，过滤机构套设于环形板上，过滤机构与第一安装机构配合连接，第一安装机构包括设置于环形板侧壁上的第一凹槽，第一凹槽的顶面设有内外连通的通孔，且通孔内贯穿设有下压机构，下压机构的下端转动连接有连动杆，第一凹槽的底部滑动连接有滑动板，滑动板靠近污水泵体的一端侧壁与连动杆远离下压机构的一端转动连接。本实用新型不仅能有效的提高泵体的对垃圾的过滤性，而且过滤装置便于更换，能有效的确保泵体的对垃圾过滤的稳定性。
权利要求书

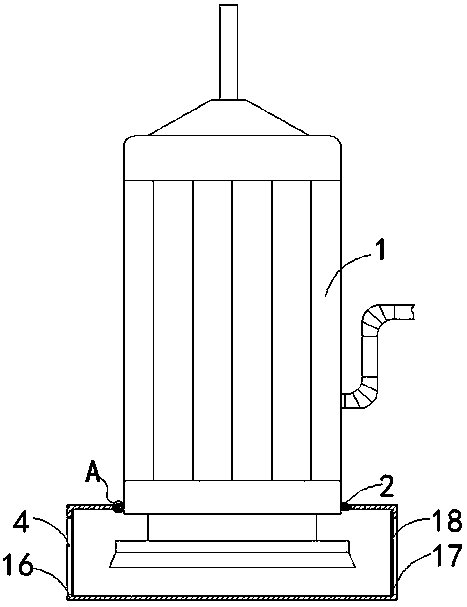

1.一种具有过滤装置的污水处理用泵体，包括污水泵体(1)，其特征在于，所述污水泵体(1)的上同轴固定连接有环形板(2)，所述环形板(2)远离污水泵体(1)的一端侧壁上设有多个第一安装机构(3)，所述污水泵体(1)的进水端套接有过滤机构(4)，所述过滤机构(4)套设于环形板(2)上，所述过滤机构(4)与第一安装机构(3)配合连接。
2.根据权利要求1所述的一种具有过滤装置的污水处理用泵体，其特征在于，所述过滤机构(4)包括套设于环形板(2)上的过滤箱(16)，所述过滤箱(16)的四周侧壁上均设有多个进水口(17)，所述过滤箱(16)的四周内壁上均固定安装有过滤网(18)，所述过滤箱(16)的箱口内壁上设有多个第二安装机构(19)，所述第二安装机构(19)远离过滤箱(16)箱口内壁的一端与第一安装机构(3)活动连接。
3.根据权利要求2所述的一种具有过滤装置的污水处理用泵体，其特征在于，所述第二安装机构(19)包括设置于过滤箱(16)箱口内壁上的第二凹槽(20)，所述第二凹槽(20)远离环形板(2)的一端内壁上固定连接有第二伸缩杆(21)，所述第二伸缩杆(21)上套接有第二弹簧(22)，所述第二伸缩杆(21)靠近环形板(2)的一端固定连接有弧形板(23)，所述弧形板(23)插设于第一安装机构(3)内。
4.根据权利要求3所述的一种具有过滤装置的污水处理用泵体，其特征在于，所述第一安装机构(3)包括设置于环形板(2)侧壁上的第一凹槽(5)，所述第一凹槽(5)的顶面设有内外连通的通孔，且通孔内贯穿设有下压机构(6)，所述下压机构(6)的下端转动连接有连动杆(7)，所述第一凹槽(5)的底部滑动连接有滑动板(8)，所述滑动板(8)靠近污水泵体(1)的一端侧壁与连动杆(7)远离下压机构(6)的一端转动连接，所述滑动板(8)远离污水泵体(1)的一端侧壁上固定连接有顶杆(9)，所述弧形板(23)插设于第一凹槽(5)内。
5.根据权利要求4所述的一种具有过滤装置的污水处理用泵体，其特征在于，所述下压机构(6)包括转动贯穿通孔设置的压杆(10)，所述压杆(10)上同轴固定连接有连接板(11)，所述连接板(11)的上端固定连接有多根第一伸缩杆(12)，所述第一伸缩杆(12)的上端与第一凹槽(5)的顶面固定连接，所述第一伸缩杆(12)上套接有第一弹簧(13)，所述压杆(10)的下端与连动杆(7)远离滑动板(8)的一端转动连接。
6.根据权利要求5所述的一种具有过滤装置的污水处理用泵体，其特征在于，所述第一凹槽(5)的底部设有滑槽(14)，所述滑槽(14)内设有滑块(15)，所述滑块(15)的上端与滑动板(8)的下端固定连接。
说明书
一种具有过滤装置的污水处理用泵体
技术领域
本实用新型涉及污水泵技术领域，尤其涉及一种具有过滤装置的污水处理用泵体。
背景技术
污水泵属于离心杂质泵的一种，具有多种形式:如潜水式和干式二种，目前最常用的潜水式为QW型潜水污水泵，最常见的干式污水泵如W型卧式污水泵和WL型立式污水泵二种。主要用于输送城市污水，粪便或液体中含有纤维。纸屑等固体颗粒的介质，通常被输送介质的温度不大于80℃。由于被输送的介质中含有易缠绕或聚束的纤维物。故该种泵流道易于堵塞，泵一旦被堵塞会使泵不能正常工作，甚至烧毁电机，从而造成排污不畅。
现有的污水泵对垃圾的杂质的过滤性较差，容易造成堵塞，而且现有的过滤装置不便于进行安装拆卸。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种具有过滤装置的污水处理用泵体。
为了实现上述目的，本实用新型采用了如下技术方案：
一种具有过滤装置的污水处理用泵体，包括污水泵体，所述污水泵体的上同轴固定连接有环形板，所述环形板远离污水泵体的一端侧壁上设有多个第一安装机构，所述污水泵体的进水端套接有过滤机构，所述过滤机构套设于环形板上，所述过滤机构与第一安装机构配合连接。
优选地，所述过滤机构包括套设于环形板上的过滤箱，所述过滤箱的四周侧壁上均设有多个进水口，所述过滤箱的四周内壁上均固定安装有过滤网，所述过滤箱的箱口内壁上设有多个第二安装机构，所述第二安装机构远离过滤箱箱口内壁的一端与第一安装机构活动连接。
优选地，所述第二安装机构包括设置于过滤箱箱口内壁上的第二凹槽，所述第二凹槽远离环形板的一端内壁上固定连接有第二伸缩杆，所述第二伸缩杆上套接有第二弹簧，所述第二伸缩杆靠近环形板的一端固定连接有弧形板，所述弧形板插设于第一安装机构内。
优选地，所述第一安装机构包括设置于环形板侧壁上的第一凹槽，所述第一凹槽的顶面设有内外连通的通孔，且通孔内贯穿设有下压机构，所述下压机构的下端转动连接有连动杆，所述第一凹槽的底部滑动连接有滑动板，所述滑动板靠近污水泵体的一端侧壁与连动杆远离下压机构的一端转动连接，所述滑动板远离污水泵体的一端侧壁上固定连接有顶杆，所述弧形板插设于第一凹槽内。
优选地，所述下压机构包括转动贯穿通孔设置的压杆，所述压杆上同轴固定连接有连接板，所述连接板的上端固定连接有多根第一伸缩杆，所述第一伸缩杆的上端与第一凹槽的顶面固定连接，所述第一伸缩杆上套接有第一弹簧，所述压杆的下端与连动杆远离滑动板的一端转动连接。
优选地，所述第一凹槽的底部设有滑槽，所述滑槽内设有滑块，所述滑块的上端与滑动板的下端固定连接。
本实用新型与现有技术相比具有的有益效果为：
1、本实用新型通过罩设与污水泵体进水端处的过滤箱，配合过滤箱内的过滤网能对垃圾进行有效的过滤，有利于污水泵体在使用时的通畅，能有效的降低污水泵体发生堵塞的概率。
2、本使用新型通过将弧形板插设与第一凹槽内，向下下压顶压杆能配合顶杆能将弧形板顶出第一凹槽，继而便于控制过滤机构安装拆卸，便于对过滤机构进行更换，能有效的确保过滤机构的过滤性，有利于提高污水泵体的使用年限。
