申请日2018.07.04
公开(公告)日2018.12.07
IPC分类号F23G7/00; F23G5/44; F23J15/02; F23J15/04
摘要
本发明公开了环保技术领域中一种污泥焚烧处理系统，包括焚烧炉、污泥进料阀和空气进气阀等，经机械脱水后进入到焚烧炉中，焚烧炉用于焚烧含水污泥，通过污泥进料阀和空气进气阀控制焚烧炉内的污泥和空气进料流量，保证焚烧炉内的含水污泥被充分燃烧，得到性质稳定的金属氧化物，焚烧后的粉末经出料冷却器冷却后转卖给下游冶金生产企业即可，实现污泥减量化、稳定化、资源化;焚烧炉内焚烧所产生的尾气进入到除尘器中，经除尘器除去大颗粒灰尘，尾气再经喷淋液洗涤，其中的有机物和粉尘被洗涤去除，最后气体经尾气吸收塔吸附后达标排出，由此实现污泥零排放，降低污泥对环境的影响，降低污水处理系统的总体运行成本。
权利要求书
1.一种污泥焚烧处理系统，包括焚烧炉(1)，其特征在于：所述焚烧炉(1)上连接有两个焚烧炉进料管路，两个所述焚烧炉进料管路上分别设有污泥进料阀(2)和空气进气阀(3)，所述焚烧炉(1)的出料口通过管路连接有出料冷却器(4)，所述焚烧炉(1)的侧壁上端设有除尘器(5)，所述除尘器(5)上设有除尘器进气管路，所述除尘器进气管路上设有气动阀门(6)，所述除尘器(5)的出气口通过管路连接有喷淋塔(7)，所述喷淋塔(7)的侧壁下部通过管路连接有循环泵(8)，所述循环泵(8)的出液端通过管路连接有循环冷却器(9)，所述循环冷却器(9)的出液端通过管路与所述喷淋塔(7)的侧壁上部相连接，所述喷淋塔(7)的出气端通过管路连接有尾气吸收塔(10)。
2.根据权利要求1所述的一种污泥焚烧处理系统，其特征在于：所述焚烧炉(1)的加热方式采用电加热。
3.根据权利要求1所述的一种污泥焚烧处理系统，其特征在于：所述焚烧炉(1)的内外部分别设有单轴旋转结构(11)和电机(12)，所述电机(12)的输出端与所述单轴旋转结构(11)轴连接。
4.根据权利要求1所述的一种污泥焚烧处理系统，其特征在于：所述焚烧炉(1)的内部工作温度为450～500℃，空气过量指数为0.15～0.25。
5.根据权利要求1所述的一种污泥焚烧处理系统，其特征在于：所述除尘器(5)为金属除尘器，所述除尘器(5)孔径范围为10～20μm。
6.根据权利要求1所述的一种污泥焚烧处理系统，其特征在于：所述喷淋塔(7)的内部塔顶处对称所设喷头个数为4～8。
7.根据权利要求1所述的一种污泥焚烧处理系统，其特征在于：所述喷淋塔(7)内部塔底处设有分隔过滤板(13)。
8.根据权利要求1所述的一种污泥焚烧处理系统，其特征在于：所述尾气吸收塔(10)内所使用的吸附剂为活性炭、分子筛、活性氧化铝中的一种或多种。
9.根据权利要求1所述的一种污泥焚烧处理系统，其特征在于：所述尾气吸收塔(9)的底端设有废吸附剂放料口。
说明书
一种污泥焚烧处理系统
技术领域
本发明涉及环保技术领域，具体领域为一种污泥焚烧处理系统。
背景技术
污水处理过程中伴随着污泥的产生，污泥量大且含水率高，处理过程复杂，难度大，成本较高。工业上多数物质生产过程所产生的污水成分复杂，难以直接生化处理，需要经过物化、生化和深度处理后达标排放，污泥含水率高，需通过运输工具运送指定的处理单位进行处理，运输过程存在工作量大、运输成本高、污染环境等问题，同时委托下游企业处理也需要高额成本。
现有污泥处理技术无法将污泥全部资源化，实现污泥零排放，处理后的排放物依然会造成严重的环境污染，为实现污泥减量化、稳定化、资源化，降低污水处理系统的总体运行成本，降低污泥对环境的影响，提出一种污泥焚烧处理系统。
发明内容
本发明的目的在于提供一种污泥焚烧处理系统，以解决上述背景技术中提出的问题。

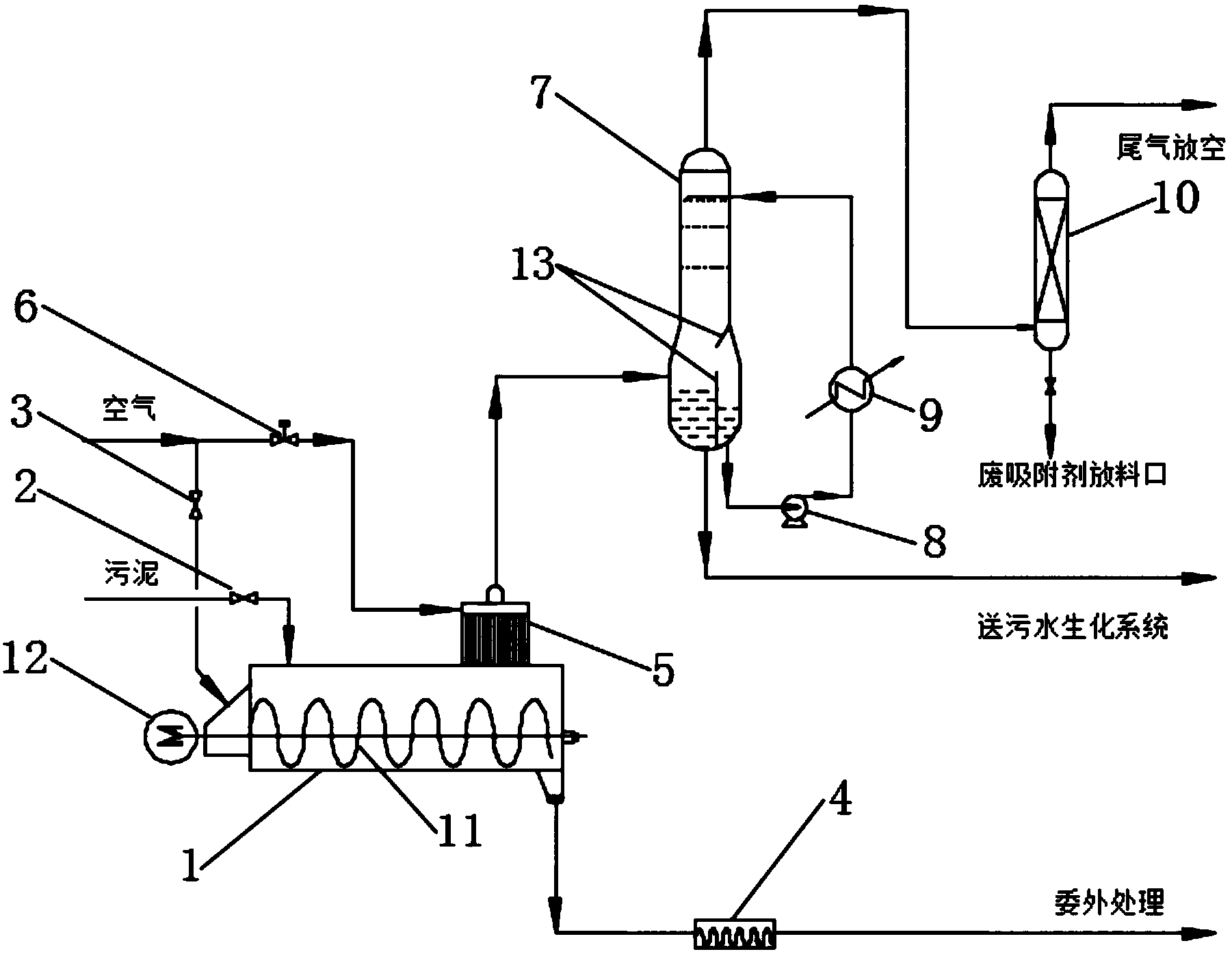

为实现上述目的，本发明提供如下技术方案：一种污泥焚烧处理系统，包括焚烧炉，所述焚烧炉上连接有两个焚烧炉进料管路，两个所述焚烧炉进料管路上分别设有污泥进料阀和空气进气阀，所述焚烧炉的出料口通过管路连接有出料冷却器，所述焚烧炉的侧壁上端设有除尘器，所述除尘器上设有除尘器进气管路，所述除尘器进气管路上设有气动阀门，所述除尘器的出气口通过管路连接有喷淋塔，所述喷淋塔的侧壁下部通过管路连接有循环泵，所述循环泵的出液端通过管路连接有循环冷却器，所述循环冷却器的出液端通过管路与所述喷淋塔的侧壁上部相连接，所述喷淋塔的出气端通过管路连接有尾气吸收塔。
优选的，所述焚烧炉的加热方式采用电加热。
优选的，所述焚烧炉的内外部分别设有单轴旋转结构和电机，所述电机的输出端与所述单轴旋转结构轴连接。
优选的，所述焚烧炉的内部工作温度为450～500℃，空气过量指数为0.15～0.25。
优选的，所述除尘器为金属除尘器，所述除尘器孔径范围为10～20μm。
优选的，所述喷淋塔的内部塔顶处对称所设喷头个数为4～8。
优选的，所述喷淋塔内部塔底处设有分隔过滤板。
优选的，所述尾气吸收塔内所使用的吸附剂为活性炭、分子筛、活性氧化铝中的一种或多种。
优选的，所述尾气吸收塔的底端设有废吸附剂放料口。
与现有技术相比，本发明的有益效果是：一种污泥焚烧处理系统，本发明系统基于污水处理系统运行，来源于污水处理过程产生的污泥，经机械脱水后进入到焚烧炉中，焚烧炉用于焚烧含水污泥，通过污泥进料阀和空气进气阀控制焚烧炉内的污泥和空气进料流量，保证焚烧炉内的含水污泥被充分燃烧，得到性质稳定的金属氧化物，焚烧后的粉末经出料冷却器冷却后转卖给下游冶金生产企业即可，实现污泥减量化、稳定化、资源化;焚烧炉内焚烧所产生的尾气进入到除尘器中，经除尘器除去大颗粒灰尘，调节气动阀门可对除尘器进行脉冲吹扫，避免尘粒堵塞，保证除尘器可连续稳定工作，经除尘的焚烧尾气由除尘器进入到喷淋塔内，尾气经喷淋液洗涤，其中的有机物和粉尘被洗涤去除，喷淋液体捕集气体中粉尘和有机物后，在重力作用下落入所述喷淋塔底部，经分隔过滤板拦截喷淋液中的粉尘，喷淋液经过滤后由循环泵抽出至循环冷却器冷却后继续参与喷淋，节省水资源情况下减少结垢现象，余下带有粉尘颗粒的污水排至外部污水生化系统进行处理，尾气吸收塔用于吸附来自喷淋塔内的气体，最后气体经吸附后达标，从尾气吸收塔顶端排出，由此实现污泥零排放，降低污泥对环境的影响，降低污水处理系统的总体运行成本。
