申请日2018.07.06
公开(公告)日2018.11.20
IPC分类号C02F1/38; F16L55/07
摘要
本发明公开了一种防堵塞螺旋污水处理管道，包括螺旋连接管，所述螺旋连接管的上端外表面设置有第一连接座，且第一连接座的上端外表面固定安装有第二连接座，所述第二连接座的上端活动安装有第一污水管与第二污水管，所述第二连接座的上端外表面靠近中间的位置活动安装有上盖，所述螺旋连接管的下端固定连接有污水支管，且污水支管的外表面靠近螺旋连接管的位置固定安装有铁圈。该防堵塞螺旋污水处理管道，能够对污水管道中的杂物进行集中处理，可以提高污水管道的排污效率，并能够将两组连接座固定得更加稳固，可以有效的提高管道的使用寿命，还能够对螺旋连接管进行手动操作，可以满足不同使用情况的需求。
权利要求书

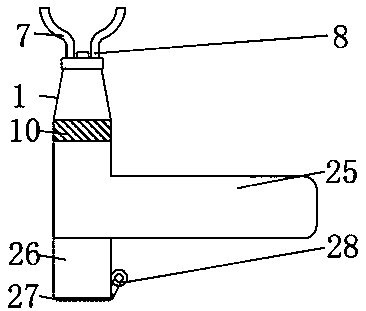

1.一种防堵塞螺旋污水处理管道，包括螺旋连接管(1)，其特征在于：所述螺旋连接管(1)的上端外表面设置有第一连接座(2)，且第一连接座(2)的上端外表面固定安装有第二连接座(3)，所述第二连接座(3)的上端活动安装有第一污水管(7)与第二污水管(8)，所述第二连接座(3)的上端外表面靠近中间的位置活动安装有上盖(9)，所述螺旋连接管(1)的下端固定连接有污水支管(10)，且污水支管(10)的外表面靠近螺旋连接管(1)的位置固定安装有铁圈(11)，所述第二连接座(3)的内部贯穿有第一接口(12)与第二接口(13)，所述第一接口(12)位于第二接口(13)的一侧，所述螺旋连接管(1)的内部活动安装有转动轴(14)，且转动轴(14)的外表面焊接有螺旋叶片(15)，所述螺旋叶片(15)的数量为四组，所述转动轴(14)的内部活动安装有内杆(16)，且内杆(16)的两侧外表面靠近下端的位置设置有滑扣(17)，所述内杆(16)的下端外表面与转动轴(14)的上端内表面之间活动安装有弹簧杆(18)，所述内杆(16)的一侧靠近上端的位置活动安装有折叠手柄(19)，所述转动轴(14)与第一连接座(2)之间活动安装有轴承(24)，所述第二连接座(3)的下端外表面边缘处设置有旋转扣(20)，所述第一连接座(2)的上端外表面靠近中间的位置设置有圆槽(22)，且第一连接座(2)的上端外表面的边缘处设置有旋转孔(21)，所述第一连接座(2)的内部靠近边缘的位置设置有旋转槽(23)，所述污水支管(10)的一侧靠近下端的位置设置有污水总管(25)，且污水支管(10)的下端外表面固定连接有存污室(26)，所述存污室(26)的下端外表面活动安装有挡板(27)，且存污室(26)靠近污水总管(25)的一侧外表面固定安装有步进电机(28)。
2.根据权利要求1所述的一种防堵塞螺旋污水处理管道，其特征在于：所述第一连接座(2)与第二连接座(3)之间设置有耐磨垫(4)，且第一连接座(2)的一侧外表面焊接有第一固定架(5)，所述第一连接座(2)的另一侧外表面焊接有第二固定架(6)。
3.根据权利要求1所述的一种防堵塞螺旋污水处理管道，其特征在于：所述第一污水管(7)位于第二污水管(8)的一侧，且第一污水管(7)与第二污水管(8)的数量均为两组，所述挡板(27)与存污室(26)之间活动安装有活动轴(30)，且挡板(27)的内部固定安装有重力感应单元(29)，所述重力感应单元(29)与步进电机(28)电性连接。
4.根据权利要求1所述的一种防堵塞螺旋污水处理管道，其特征在于：所述第二连接座(3)的上端外表面边缘处设置有定位螺栓，定位螺栓的数量至少为四组，四组定位螺栓均匀分布在第二连接座(3)的上端外表面边缘处。
5.根据权利要求1所述的一种防堵塞螺旋污水处理管道，其特征在于：所述折叠手柄(19)与内杆(16)之间活动安装有连接轴，且折叠手柄(19)与内杆(16)通过连接轴活动连接。
6.根据权利要求1所述的一种防堵塞螺旋污水处理管道，其特征在于：所述上盖(9)的下端内表面胶接有海绵板，所述第一接口(12)与第二接口(13)的数量均为两组。
7.根据权利要求1所述的一种防堵塞螺旋污水处理管道，其特征在于：所述折叠手柄(19)与内杆(16)之间所成的角度最大为九十度，相邻两组所述螺旋叶片(15)之间所成的缝隙宽度均相等。
8.根据权利要求1所述的一种防堵塞螺旋污水处理管道，其特征在于：两组所述第一接口(12)与第二接口(13)的下端均正对相邻两组所述螺旋叶片(15)之间所成缝隙的上端。
9.根据权利要求1所述的一种防堵塞螺旋污水处理管道，其特征在于：所述旋转槽(23)的横截面呈扇形，扇形的圆心角为四十五度。
10.根据权利要求1所述的一种防堵塞螺旋污水处理管道，其特征在于：所述旋转孔(21)与旋转扣(20)的数量均为四组，且旋转扣(20)均匀分布在第二连接座(3)的下端外表面边缘处。
说明书
一种防堵塞螺旋污水处理管道
技术领域
本发明涉及一种污水处理领域，具体为一种防堵塞螺旋污水处理管道。
背景技术
污水处理就是利用某种方法对废水进行处理，使废水净化，减少污染;现有的防堵塞螺旋污水处理管道存在一定的弊端，首先，不能够对污水管道中的杂物进行集中处理，会降低污水管道的排污效率，其次，采用螺栓直接连接的方式不能够将连接件固定得更加稳固，无法提高管道的使用寿命，最后，无法满足不同使用情况的需求，给使用过程带来了麻烦。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种防堵塞螺旋污水处理管道，该防堵塞螺旋污水处理管道，能够对污水管道中的杂物进行集中处理，可以提高污水管道的排污效率，并能够将两组连接座固定得更加稳固，可以有效的提高管道的使用寿命，还能够对螺旋连接管进行手动操作，可以满足不同使用情况的需求。
(二)技术方案
为实现以上目的，本发明通过以下技术方案予以实现：一种防堵塞螺旋污水处理管道，包括螺旋连接管，所述螺旋连接管的上端外表面设置有第一连接座，且第一连接座的上端外表面固定安装有第二连接座，所述第二连接座的上端活动安装有第一污水管与第二污水管，所述第二连接座的上端外表面靠近中间的位置活动安装有上盖，所述螺旋连接管的下端固定连接有污水支管，且污水支管的外表面靠近螺旋连接管的位置固定安装有铁圈，所述第二连接座的内部贯穿有第一接口与第二接口，所述第一接口位于第二接口的一侧，所述螺旋连接管的内部活动安装有转动轴，且转动轴的外表面焊接有螺旋叶片，所述螺旋叶片的数量为四组，所述转动轴的内部活动安装有内杆，且内杆的两侧外表面靠近下端的位置设置有滑扣，所述内杆的下端外表面与转动轴的上端内表面之间活动安装有弹簧杆，所述内杆的一侧靠近上端的位置活动安装有折叠手柄，所述转动轴与第一连接座之间活动安装有轴承，所述第二连接座的下端外表面边缘处设置有旋转扣，所述第一连接座的上端外表面靠近中间的位置设置有圆槽，且第一连接座的上端外表面的边缘处设置有旋转孔，所述第一连接座的内部靠近边缘的位置设置有旋转槽，所述污水支管的一侧靠近下端的位置设置有污水总管，且污水支管的下端外表面固定连接有存污室，所述存污室的下端外表面活动安装有挡板，且存污室靠近污水总管的一侧外表面固定安装有步进电机。
优选的，所述第一连接座与第二连接座之间设置有耐磨垫，且第一连接座的一侧外表面焊接有第一固定架，所述第一连接座的另一侧外表面焊接有第二固定架。
优选的，所述第一污水管位于第二污水管的一侧，且第一污水管与第二污水管的数量均为两组，所述挡板与存污室之间活动安装有连接轴，且挡板的内部固定安装有重力感应单元，所述重力感应单元与步进电机电性连接。
优选的，所述第二连接座的上端外表面边缘处设置有定位螺栓，定位螺栓的数量至少为四组，四组定位螺栓均匀分布在第二连接座的上端外表面边缘处。
优选的，所述折叠手柄与内杆之间活动安装有连接轴，且折叠手柄与内杆通过连接轴活动连接。
优选的，所述上盖的下端内表面胶接有海绵板，所述第一接口与第二接口的数量均为两组。
优选的，所述折叠手柄与内杆之间所成的角度最大为九十度，相邻两组所述螺旋叶片之间所成的缝隙宽度均相等。
优选的，两组所述第一接口与第二接口的下端均正对相邻两组所述螺旋叶片之间所成缝隙的上端。
优选的，所述旋转槽的横截面呈扇形，扇形的圆心角为四十五度。
优选的，所述旋转孔与旋转扣的数量均为四组，且旋转扣均匀分布在第二连接座的下端外表面边缘处。
(三)有益效果
本发明提供了一种防堵塞螺旋污水处理管道，具备以下有益效果：
(1)该防堵塞螺旋污水处理管道，通过设置的转动轴与螺旋叶片，在螺旋连接管的转动轴上焊接四组螺旋叶片，并且使第二连接座上的四组接口的下端正对相邻两组螺旋叶片所成缝隙的上端，这样四组污水管中的污水会直接进入两组螺旋叶片所成的缝隙中，污水冲击到螺旋叶片时会给螺旋叶片一个冲力，从而带动转动轴转动，杂物会在离心力的作用下被甩出去，能够提高污水管道的排污效率;
(2)该防堵塞螺旋污水处理管道，该防堵塞螺旋污水处理管道，通过在污水支管的下端外表面设置存污室，在存污室的下端外表面活动安装挡板，在存污室靠近污水总管的一侧外表面固定安装步进电机，在挡板与存污室之间活动安装活动轴，且挡板的内部固定安装有重力感应单元，重力感应单元与步进电机电性连接，在存污室内的杂物重量到达设定值时，重力感应单元会把杂物重量信息传递给控制端的处理器中，此时处理器会根据杂物重量信息来控制步进电机从而完成对挡板开合工作，将杂物从存污室排出，能够对污水管道中的杂物进行集中处理;
(3)该防堵塞螺旋污水处理管道，在轴承没有得到及时的润滑时，这样转动轴与轴承之间的摩擦力就会变得相对较大，污水的冲击力便无法带动转动轴旋转，这样杂物就会在螺旋连接管处形成堵塞，此时使用者便可以将上盖打开，内杆会受到弹簧杆的作用缓慢上升，滑扣在转动轴内部的滑槽中向上位移，到达合适位置后，将折叠手柄拉出，缓慢转动内杆，便会带动转动轴运动，从而使杂物被清理掉，内杆配合折叠手柄使用，能够对螺旋连接管进行手动操作，可以满足不同使用情况的需求;
(4)该防堵塞螺旋污水处理管道，通过设置的旋转扣与旋转孔，在对第二连接座进行安装时，将旋转扣的位置对准第一连接座上端外表面的旋转孔，将旋转扣插入旋转孔中，向逆时针旋转四十五度，然后通过定位螺栓将两连接座的位置固定，旋转扣与旋转孔配合使用，能够将两组连接座固定得更加稳固，可以有效的提高管道的使用寿命。
