申请日2018.07.06
公开(公告)日2018.11.27
IPC分类号C02F9/02
摘要
本发明公开了一种用于工业污水净化的可拆卸过滤装置，包括污水净化装置、过滤架、颗粒物处理架以及下压杆，污水净化装置的内壁设置有导向槽，导向槽的底面上搭接有过滤架，过滤架的上部焊接有颗粒物处理架，颗粒物处理架的内壁上设置有颗粒物入口，颗粒物入口的内壁设置有平开槽，平开槽的内壁之间固定连接有转动杆，转动杆的外侧转动连接有封板，封板与转动杆之间固定连接有扭簧，颗粒物处理架的内部固定连接有吸附管;在封盖下部设置下压杆，下压杆配合导向槽的底面对过滤架和颗粒物处理架进行夹持固定，当封盖拆除后，即可对过滤架和颗粒物处理架进行提拉更换，操作简单便捷，适合推广使用。
权利要求书

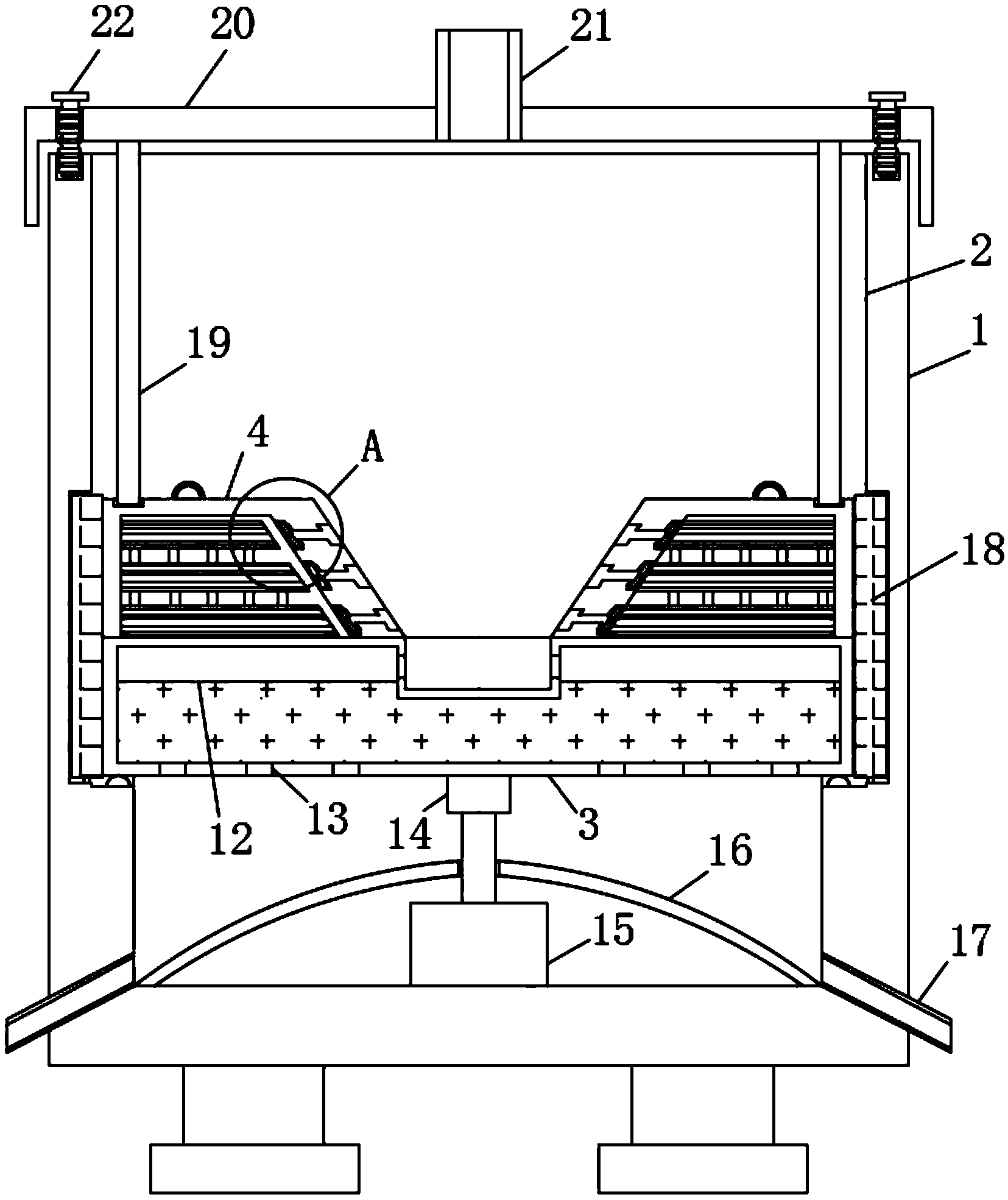

1.一种用于工业污水净化的可拆卸过滤装置，包括污水净化装置(1)、过滤架(3)、颗粒物处理架(4)以及下压杆(19)，其特征在于：所述污水净化装置(1)的内壁设置有导向槽(2)，所述导向槽(2)的底面上搭接有过滤架(3)，所述过滤架(3)的上部焊接有颗粒物处理架(4)，所述颗粒物处理架(4)的内壁上设置有颗粒物入口(5)，所述颗粒物入口(5)的内壁设置有平开槽(6)，所述平开槽(6)的内壁之间固定连接有转动杆，转动杆的外侧转动连接有封板(7)，所述封板(7)与转动杆之间固定连接有扭簧，颗粒物处理架(4)的内部固定连接有吸附管(8)，所述吸附管(8)的内部固定连接有蜂窝吸附棉芯(9)，所述过滤架(3)的中部设置有圆形柱体结构的凹槽，凹槽的内壁上设置有进水槽口(10)，所述进水槽口(10)的内壁之间固定连接有支撑杆(11)，且过滤架(3)的内侧底面上粘接有过滤层(12)，过滤架(3)的底面上设置有漏水孔(13)，且过滤架(3)的底面上焊接有对接环(14)，所述对接环(14)的内部插接有驱动电机(15)的驱动轴，驱动电机(15)的驱动轴贯穿散水板(16)的外壁设置，所述散水板(16)焊接在污水净化装置(1)的内侧底面上，污水净化装置(1)的外壁上固定连接有净水出水管(17)，污水净化装置(1)的内壁上转动连接有橡胶辊(18)，所述橡胶辊(18)处于导向槽(2)的内部，且橡胶辊(18)与过滤架(3)的外壁接触，所述颗粒物处理架(4)的顶面设置有滑轨，滑轨内部滑动连接有下压杆(19)，所述下压杆(19)的顶端固定连接在封盖(20)的内壁上，所述封盖(20)扣接在污水净化装置(1)的端口上，封盖(20)的表面插接有污水进水管(21)，且封盖(20)与污水净化装置(1)通过锁紧螺杆(22)螺接。
2.根据权利要求1所述的一种用于工业污水净化的可拆卸过滤装置，其特征在于：所述颗粒物处理架(4)呈内部中空的圆形环体结构，颗粒物处理架(4)的中部为圆台结构，圆台结构面积较大的一端朝向污水净化装置(1)的开口，颗粒物处理架(4)内壁的颗粒物入口(5)设置有多组，多组颗粒物入口(5)呈等距离等大小上下排列在颗粒物处理架(4)的内壁上，颗粒物入口(5)呈“工”字形圆形柱体结构。
3.根据权利要求1所述的一种用于工业污水净化的可拆卸过滤装置，其特征在于：所述吸附管(8)呈内部中空的圆形柱体结构，吸附管(8)设置有多个，多个吸附管(8)之间粘接有支撑块，吸附管(8)内部的蜂窝吸附棉芯(9)设置有多个，多个蜂窝吸附棉芯(9)呈等距离等大小排列在吸附管(8)的内壁上，且蜂窝吸附棉芯(9)的内壁上设置有吸附孔。
4.根据权利要求1所述的一种用于工业污水净化的可拆卸过滤装置，其特征在于：所述对接环(14)呈圆形框体结构，对接环(14)的内壁上设置有对接槽，对接槽与驱动电机(15)的驱动轴上固定连接的咬合块配合连接，对接槽呈梯形柱体结构，对接槽设置有多个，多个对接槽呈圆周形排列在对接环(14)的内壁上。
5.根据权利要求1所述的一种用于工业污水净化的可拆卸过滤装置，其特征在于：所述散水板(16)呈圆弧形板状结构，散水板(16)自污水净化装置(1)的内壁处向污水净化装置(1)的中心方向突起，净水出水管(17)设置有两个，两个净水出水管(17)关于散水板(16)对称分布，净水出水管(17)自污水净化装置(1)的内壁至污水净化装置(1)的外壁向下倾斜。
6.根据权利要求1所述的一种用于工业污水净化的可拆卸过滤装置，其特征在于：所述下压杆(19)包括加压杆和缓冲杆，加压杆的底部设置有伸缩槽，伸缩槽的内部插接有缓冲杆，缓冲杆与伸缩槽之间固定连接有弹簧，且缓冲杆的顶部设置有挡板，挡板与伸缩槽内壁固定连接的限位环相配合，且缓冲杆的底端嵌入有小号滚珠，所述导向槽(2)的底面嵌入有大号滚珠。
说明书
一种用于工业污水净化的可拆卸过滤装置
技术领域
本发明涉及工业污水过滤装置技术领域，具体为一种用于工业污水净化的可拆卸过滤装置。
背景技术
工业污水是指工业生产过程中产生的废水、污水和废液，其中含有随水流失的工业生产用料、中间产物和产品以及生产过程中产生的污染物，随着工业的迅速发展，废水的种类和数量迅猛增加，对水体的污染也日趋广泛和严重，威胁人类的健康和安全，因此，对于保护环境来说，工业废水的处理比城市污水的处理更为重要，但它在实际处理过程中仍存在以下弊端：
1.传统的工业污水处理装置内部的过滤装置，安装结构复杂，在过滤装置定期检修和更换时，拆卸较为费事费力;
2.传统的过滤装置将工业废水的颗粒物堆积在过滤板的上部，长时间工作后，颗粒物沉积在过滤板上部，影响工业污水的过滤相率和质量;
3.传统的过滤装置仅仅靠工业污水的自身流速进行过滤，使得过滤效率低下。
发明内容
本发明的目的在于提供一种用于工业污水净化的可拆卸过滤装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种用于工业污水净化的可拆卸过滤装置，包括污水净化装置、过滤架、颗粒物处理架以及下压杆，所述污水净化装置的内壁设置有导向槽，所述导向槽的底面上搭接有过滤架，所述过滤架的上部焊接有颗粒物处理架，所述颗粒物处理架的内壁上设置有颗粒物入口，所述颗粒物入口的内壁设置有平开槽，所述平开槽的内壁之间固定连接有转动杆，转动杆的外侧转动连接有封板，所述封板与转动杆之间固定连接有扭簧，颗粒物处理架的内部固定连接有吸附管，所述吸附管的内部固定连接有蜂窝吸附棉芯，所述过滤架的中部设置有圆形柱体结构的凹槽，凹槽的内壁上设置有进水槽口，所述进水槽口的内壁之间固定连接有支撑杆，且过滤架的内侧底面上粘接有过滤层，过滤架的底面上设置有漏水孔，且过滤架的底面上焊接有对接环，所述对接环的内部插接有驱动电机的驱动轴，驱动电机的驱动轴贯穿散水板的外壁设置，所述散水板焊接在污水净化装置的内侧底面上，污水净化装置的外壁上固定连接有净水出水管，污水净化装置的内壁上转动连接有橡胶辊，所述橡胶辊处于导向槽的内部，且橡胶辊与过滤架的外壁接触，所述颗粒物处理架的顶面设置有滑轨，滑轨内部滑动连接有下压杆，所述下压杆的顶端固定连接在封盖的内壁上，所述封盖扣接在污水净化装置的端口上，封盖的表面插接有污水进水管，且封盖与污水净化装置通过锁紧螺杆螺接。
优选的，所述颗粒物处理架呈内部中空的圆形环体结构，颗粒物处理架的中部为圆台结构，圆台结构面积较大的一端朝向污水净化装置的开口，颗粒物处理架内壁的颗粒物入口设置有多组，多组颗粒物入口呈等距离等大小上下排列在颗粒物处理架的内壁上，颗粒物入口呈“工”字形圆形柱体结构。
优选的，所述吸附管呈内部中空的圆形柱体结构，吸附管设置有多个，多个吸附管之间粘接有支撑块，吸附管内部的蜂窝吸附棉芯设置有多个，多个蜂窝吸附棉芯呈等距离等大小排列在吸附管的内壁上，且蜂窝吸附棉芯的内壁上设置有吸附孔。
优选的，所述对接环呈圆形框体结构，对接环的内壁上设置有对接槽，对接槽与驱动电机的驱动轴上固定连接的咬合块配合连接，对接槽呈梯形柱体结构，对接槽设置有多个，多个对接槽呈圆周形排列在对接环的内壁上。
优选的，所述散水板呈圆弧形板状结构，散水板自污水净化装置的内壁处向污水净化装置的中心方向突起，净水出水管设置有两个，两个净水出水管关于散水板对称分布，净水出水管自污水净化装置的内壁至污水净化装置的外壁向下倾斜。
优选的，所述下压杆包括加压杆和缓冲杆，加压杆的底部设置有伸缩槽，伸缩槽的内部插接有缓冲杆，缓冲杆与伸缩槽之间固定连接有弹簧，且缓冲杆的顶部设置有挡板，挡板与伸缩槽内壁固定连接的限位环相配合，且缓冲杆的底端嵌入有小号滚珠，所述导向槽的底面嵌入有大号滚珠。
与现有技术相比，本发明的有益效果是：本发明结构设置合理，功能性强，具有以下优点：
1.在封盖下部设置下压杆，下压杆配合导向槽的底面对过滤架和颗粒物处理架进行夹持固定，当封盖拆除后，即可对过滤架和颗粒物处理架进行提拉更换，操作简单便捷，适合推广使用;
2.在过滤架上部设置颗粒物处理架，颗粒物处理架内部的吸附管对进入颗粒物处理架内部的颗粒物进行吸附，避免大量颗粒物堆积在过滤架上部而影响过滤效率和质量;
3.在污水净化装置底部设置驱动电机，驱动电机带动过滤架和颗粒物处理架转动，从而使工业污水形成旋涡，便于颗粒物进入颗粒物处理架内部，提升工业污水的过滤效率。
