申请日2018.07.06
公开(公告)日2018.11.20
IPC分类号C02F9/02
摘要
本发明公开了一种智能高含盐废水处理装置，包含机身以及设置在所述机身内的第一空腔，所述第一空腔右前端底部内壁设有第一箱体，所述第一箱体内设有第二空腔，所述第二空腔顶部上端设有卤水腔，所述卤水腔右端设有淡水腔，所述第一空腔后端内壁内嵌有第一电动机，所述第一电动机前端末端动力连接有前后延伸的第一传动轴，所述第一传动轴前端末端设有第一锥齿轮，所述第一传动轴上设有位于所述第一锥齿轮后端的第一皮带轮，所述第一空腔底部内壁转动配合连接有上下延伸的第二传动轴，所述第二传动轴顶部末端设有用与所述第一锥齿轮齿合连接的第二锥齿轮;本发明结构简单，操作方便，体积规整，传动紧密。
权利要求书
1.一种智能高含盐废水处理装置，包含机身以及设置在所述机身内的第一空腔，其特征在于：所述第一空腔右前端底部内壁设有第一箱体，所述第一箱体内设有第二空腔，所述第二空腔顶部上端设有卤水腔，所述卤水腔右端设有淡水腔，所述第一空腔后端内壁内嵌有第一电动机，所述第一电动机前端末端动力连接有前后延伸的第一传动轴，所述第一传动轴前端末端设有第一锥齿轮，所述第一传动轴上设有位于所述第一锥齿轮后端的第一皮带轮，所述第一空腔底部内壁转动配合连接有上下延伸的第二传动轴，所述第二传动轴顶部末端设有用与所述第一锥齿轮齿合连接的第二锥齿轮，所述第二传动轴上设有位于所述第二锥齿轮下端的第二皮带轮，所述第一空腔底部内壁固定连接有位于所述第二转动轴前端的上下延伸的空心套筒，所述空心套筒上转动配合连接有上下延伸的第一空心传动轴，所述第一空腔左端内壁上固定连接有第一固定块，所述第一固定块与所述第一空心传动轴转动配合连接，所述第一空心传动轴上设有位于所述第一固定块上端的第三皮带轮，所述第二皮带轮与所述第三皮带轮动力连接有第一皮带，所述第一空心传动轴顶部末端固定连接有圆形托盘，所述圆形托盘轴向分布有第一通水道，所述第一通水道顶部设有过滤层，所述圆形托板内设有位于近圆心端左侧的第三空腔，所述第三空腔底部内壁内嵌有第二电动机，所述第二电动机动力连接有第一推杆，所述第一推杆固定连接有卡扣，所述机身左端机身内设有第四空腔，所述第四空腔内设有前后延伸的弧形滑道和弧形固定块，所述第四空腔底部内壁内嵌有第三电动机，所述第三电动机顶部末端动力连接有第四传动轴，所述第四传动轴顶部末端固定连接有贯穿所述弧形固定块且左右延伸的悬挂板，所述悬挂板转动配合连接有位于所述第一空心传动轴同心的第二空心传动轴，所述第二空心传动轴转动配合连接有位于所述悬挂板上端的密封层，所述机身顶部端面设有位于所述第二空心传动轴上方且贯通的注水腔，所述第二空心传动轴上套有离心机，所述离心机内设有轴向分布且与所述第一通水道配合的第二通水道，所述离心机内设有位于近圆心端左侧的第五空腔，所述第五空腔内设有卡槽，所述第一空腔后端内壁转动配合连接有位于所述第一传动轴右端且前后延伸的第五传动轴，所述第五传动轴上设有第四皮带轮，所述第一皮带轮与所述第四皮带轮动力连接有第二皮带，所述第五传动轴上设有位于所述第四皮带轮前端的第五皮带轮，所述第五传动轴前端末端转动配合连接有离心泵，所述第二空腔上端固定连接有位于所述第一箱体上端面且左右对称的第二固定块，所述离心泵下端设有贯穿至所述第二空腔内的进水管道，所述离心泵上端设有位于贯穿至所述第三空腔内的出水管道，所述第一箱体后端端面转动配合连接有位于所述第五转动轴右端且前后延伸的第六传动轴，所述第六传动轴上设有位于所述第一空腔内的第六皮带轮，所述第六皮带轮与所述第五皮带轮动力连接有第三皮带，所述第六传动轴前端末端设有位于所述第四空腔内的空气机，所述第二空腔与所述第三空腔之间设有流水通道，所述流水通道上自左而右依次铰链连接有隔板，所述隔板下端铰链连接有推板，所述推板左端末端铰链连接有第二推杆，所述第二空腔左端内壁内内嵌有液压杆，所述液压杆左端端末铰链连接有第二推杆，所述机身右端端面上设有全面照明装置。
2.根据权利要求1所述的一种智能高含盐废水处理装置，其特征在于：所述第三空腔右端端面固定连接有液位传感器，所述液位传感器底部末端设有水管，所述水管设有水位浮块，所述液位传感器,与所述液压杆电联，从而实现第一时间完成所述第二空腔与所述第三空腔流通闭合动作，保护所述反渗透膜。
3.根据权利要求1所述的一种智能高含盐废水处理装置，其特征在于：所述第三空腔与所述第四空腔直接设有反渗透膜，所述反渗透膜有足够密度，从而高效过滤。
4.根据权利要求1所述的一种智能高含盐废水处理装置，其特征在于：所述全面照明装置包括设置在所述机身右端端面上的固定块，所述固定块内设有接电腔，所述接电腔底部相通设有滑接槽，所述滑接槽内滑动配合连接有上下延伸的配电块，所述配电块顶部伸进所述接电腔内，且在四个端面上设有接电头，所述滑接槽底部内壁内嵌设有驱动电机，所述驱动电机顶部末端动力连接有上下延伸的螺纹杆，所述螺纹杆与所述配电块螺纹配合连接，所述接电腔与所述接电头相对的四个内壁内贯通设有接电杆，所述接电杆伸出所述固定块端面外且设有灯罩。
说明书
一种智能高含盐废水处理装置
技术领域
本发明涉及污水环境处理技术领域，具体是一种智能高含盐废水处理装置。
背景技术
随着我国的工业化水平不断提升，工业对能源的需求量也日渐提升。对于化工厂及石油和天然气能源的采集加工就会产生高盐废水。这种高含盐废水往往包含多种有害物质会对生态环境造成不可恢复的影响。旧的高含盐废水处理一般采用的是蒸馏脱盐法，耗费时间长并且处理效果差。本发明阐明的一种就完美的解决了上述问题的高含盐废水处理装置。
发明内容
本发明所要解决的技术问题是提供一种智能高含盐废水处理装置，其能够解决上述现在技术中的问题。

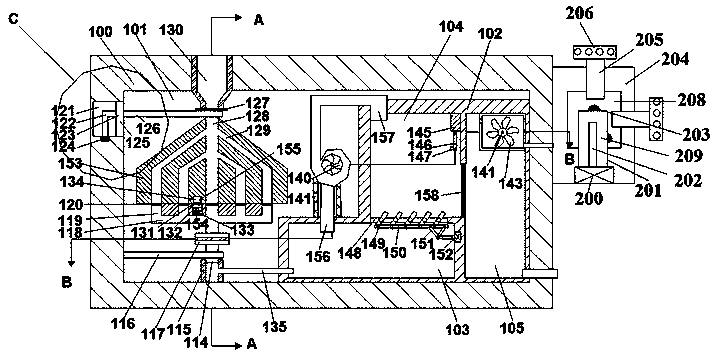

本发明是通过以下技术方案来实现的：本发明的一种智能高含盐废水处理装置，包含机身以及设置在所述机身内的第一空腔，所述第一空腔右前端底部内壁设有第一箱体，所述第一箱体内设有第二空腔，所述第二空腔顶部上端设有卤水腔，所述卤水腔右端设有淡水腔，所述第一空腔后端内壁内嵌有第一电动机，所述第一电动机前端末端动力连接有前后延伸的第一传动轴，所述第一传动轴前端末端设有第一锥齿轮，所述第一传动轴上设有位于所述第一锥齿轮后端的第一皮带轮，所述第一空腔底部内壁转动配合连接有上下延伸的第二传动轴，所述第二传动轴顶部末端设有用与所述第一锥齿轮齿合连接的第二锥齿轮，所述第二传动轴上设有位于所述第二锥齿轮下端的第二皮带轮，所述第一空腔底部内壁固定连接有位于所述第二转动轴前端的上下延伸的空心套筒，所述空心套筒上转动配合连接有上下延伸的第一空心传动轴，所述第一空腔左端内壁上固定连接有第一固定块，所述第一固定块与所述第一空心传动轴转动配合连接，所述第一空心传动轴上设有位于所述第一固定块上端的第三皮带轮，所述第二皮带轮与所述第三皮带轮动力连接有第一皮带，所述第一空心传动轴顶部末端固定连接有圆形托盘，所述圆形托盘轴向分布有第一通水道，所述第一通水道顶部设有过滤层，所述圆形托板内设有位于近圆心端左侧的第三空腔，所述第三空腔底部内壁内嵌有第二电动机，所述第二电动机动力连接有第一推杆，所述第一推杆固定连接有卡扣，所述机身左端机身内设有第四空腔，所述第四空腔内设有前后延伸的弧形滑道和弧形固定块，所述第四空腔底部内壁内嵌有第三电动机，所述第三电动机顶部末端动力连接有第四传动轴，所述第四传动轴顶部末端固定连接有贯穿所述弧形固定块且左右延伸的悬挂板，所述悬挂板转动配合连接有位于所述第一空心传动轴同心的第二空心传动轴，所述第二空心传动轴转动配合连接有位于所述悬挂板上端的密封层，所述机身顶部端面设有位于所述第二空心传动轴上方且贯通的注水腔，所述第二空心传动轴上套有离心机，所述离心机内设有轴向分布且与所述第一通水道配合的第二通水道，所述离心机内设有位于近圆心端左侧的第五空腔，所述第五空腔内设有卡槽，所述第一空腔后端内壁转动配合连接有位于所述第一传动轴右端且前后延伸的第五传动轴，所述第五传动轴上设有第四皮带轮，所述第一皮带轮与所述第四皮带轮动力连接有第二皮带，所述第五传动轴上设有位于所述第四皮带轮前端的第五皮带轮，所述第五传动轴前端末端转动配合连接有离心泵，所述第二空腔上端固定连接有位于所述第一箱体上端面且左右对称的第二固定块，所述离心泵下端设有贯穿至所述第二空腔内的进水管道，所述离心泵上端设有位于贯穿至所述第三空腔内的出水管道，所述第一箱体后端端面转动配合连接有位于所述第五转动轴右端且前后延伸的第六传动轴，所述第六传动轴上设有位于所述第一空腔内的第六皮带轮，所述第六皮带轮与所述第五皮带轮动力连接有第三皮带，所述第六传动轴前端末端设有位于所述第四空腔内的空气机，所述第二空腔与所述第三空腔之间设有流水通道，所述流水通道上自左而右依次铰链连接有隔板，所述隔板下端铰链连接有推板，所述推板左端末端铰链连接有第二推杆，所述第二空腔左端内壁内内嵌有液压杆，所述液压杆左端端末铰链连接有第二推杆，所述机身右端端面上设有全面照明装置。
可优选地，其中，所述第三空腔右端端面固定连接有液位传感器，所述液位传感器底部末端设有水管，所述水管设有水位浮块，所述液位传感器,与所述液压杆电联，从而实现第一时间完成所述第二空腔与所述第三空腔流通闭合动作，保护所述反渗透膜。
可优选地，其中，所述第三空腔与所述第四空腔直接设有反渗透膜，所述反渗透膜有足够密度，从而高效过滤。
可优选地，其中，所述全面照明装置包括设置在所述机身右端端面上的固定块，所述固定块内设有接电腔，所述接电腔底部相通设有滑接槽，所述滑接槽内滑动配合连接有上下延伸的配电块，所述配电块顶部伸进所述接电腔内，且在四个端面上设有接电头，所述滑接槽底部内壁内嵌设有驱动电机，所述驱动电机顶部末端动力连接有上下延伸的螺纹杆，所述螺纹杆与所述配电块螺纹配合连接，所述接电腔与所述接电头相对的四个内壁内贯通设有接电杆，所述接电杆伸出所述固定块端面外且设有灯罩。
本发明的有益效果本发明的高含盐废水处理装置在初始状态时，所述注水腔关闭，所述隔板呈水平闭合状态。
在使用本发明的高含盐废水处理装置开始工作时，将废水注入所述注水桶，打开所述第一电动机,所述第一电动机通过所述第一传动轴带动所述第一皮带轮和所述第一锥齿轮，所述第一锥齿轮通过齿合连接带动所述第二锥齿轮，所述第二锥齿轮通过所述第二传动轴带动所述第二皮带轮，所述第二皮带轮通过所述皮带连接带动所述第三皮带轮，所述第三皮带轮通过第三传动轴带动所述圆形托盘，所述第二电动机带动所述第一推板，所述第一推板推动卡扣，所述卡扣卡住所述卡槽带动所述离心机转动，所述第一皮带轮通过皮带连接带动所述第四皮带轮，所述第四皮带轮通过第五传动轴带动所述第五皮带轮和所述离心泵，所述离心泵通过离心力作用将水从所述第二空腔内抽出并送入所述第三空腔内，所述第五皮带轮通过所述皮带连接带动所述第六皮带轮，所述第六皮带轮通过所述第六传动轴带动所述空气机，使所述第四空腔右端呈现低压状态，使水通过所述反渗透膜，过滤卤水。
当所述第三空腔内的水面流入所述水管，推动所述水位浮块触发所述液位传感器，所述液位传感器通过电子信号传递打开所述液压杆，所述液压杆推动所述第二推杆带动所述推板，使所述隔板呈竖直打开状态，保护所述所述反渗透膜。
当需要更换所述过滤层时，打开所述第三电动机，所述第三电动机动力连接所述第四传动轴，所述第四传动轴带动所述悬挂板在所述弧形滑道内滑动，更换所述过滤层。
当本发明结束处理过程后，关闭第一电动机，打开所述液压杆，使所述隔板恢复水平关闭状态。
本发明结构简单，操作方便，离心力的作用使废水中的颗粒状按照重力大小分离到各个水道中，通过液位传感器第一时间开合挡板，传动紧凑性高，达到环保目的，安全可靠。
