申请日2018.07.06
公开(公告)日2018.11.30
IPC分类号C02F9/00; B01F7/18; B01F7/24
摘要
本发明属于污水处理技术领域，尤其是一种可移动的环保型污水处理装置，针对净化效果差问题，现提出以下方案，包括底板，所述底板顶部外壁通过螺栓连接有工具箱，且底板顶部外壁通过螺栓连接有支撑杆，底板底部外壁的四角均通过螺栓连接有万向轮，所述支撑杆一侧外壁远离底板的一端通过螺栓连接有连接杆，且连接杆远离支撑杆的一侧外壁通过螺栓连接有推杆，所述底板顶部外壁通过螺栓连接有壳体，且壳体一侧外壁通过螺栓连接有壳体封门。本发明污水中含有的大颗粒杂质经球形过滤网过滤，对装置整体起到良好的保护，提高装置的使用寿命，经过滤网和吸附筒净化后的污水在搅拌箱内和净化剂或消毒剂混合，提高装置的净化效率。
权利要求书

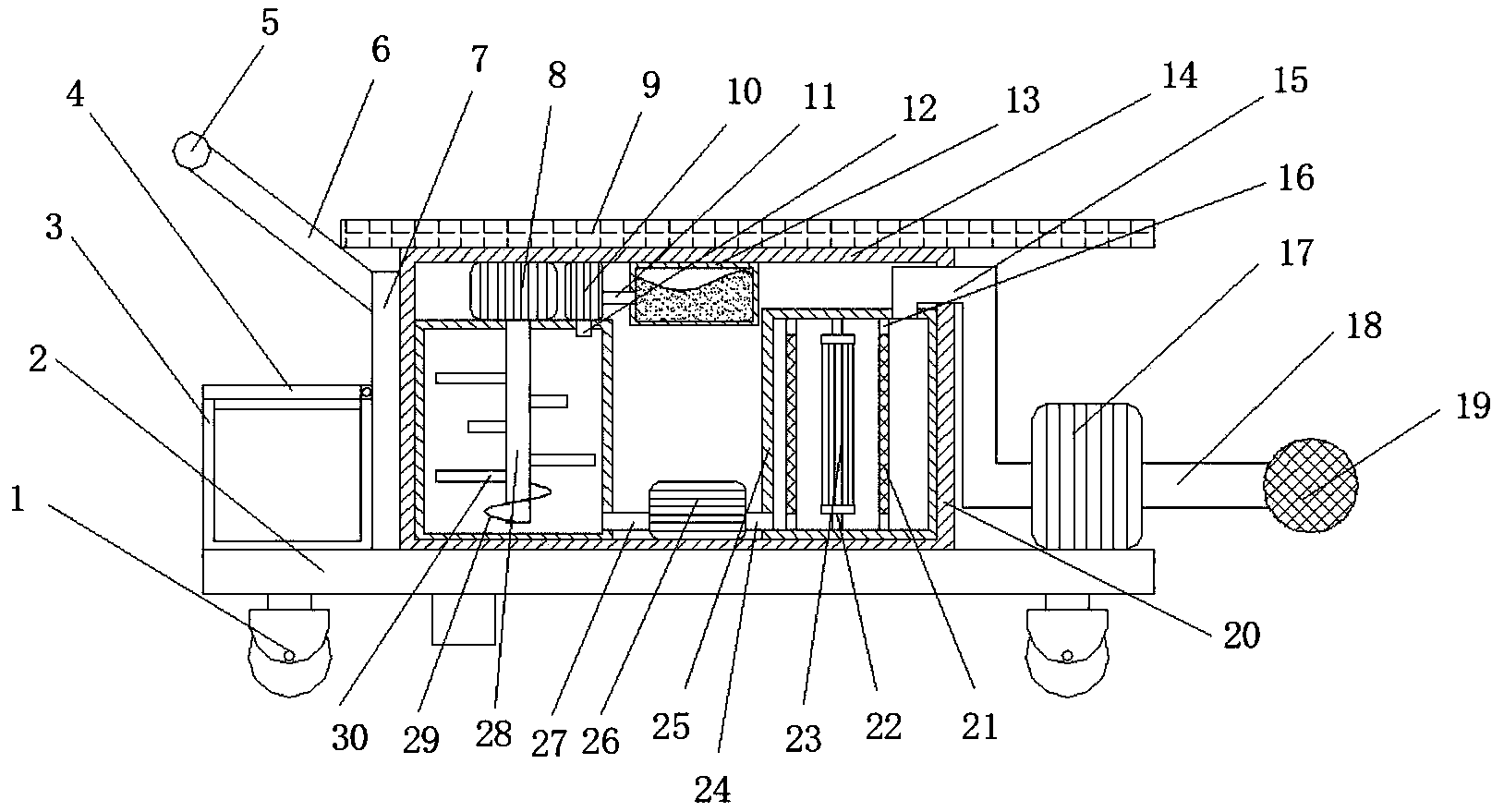

1.一种可移动的环保型污水处理装置，包括底板(2)，其特征在于，所述底板(2)顶部外壁通过螺栓连接有工具箱(3)，且底板(2)顶部外壁通过螺栓连接有支撑杆(7)，底板(2)底部外壁的四角均通过螺栓连接有万向轮(1)，所述支撑杆(7)一侧外壁远离底板(2)的一端通过螺栓连接有连接杆(6)，且连接杆(6)远离支撑杆(7)的一侧外壁通过螺栓连接有推杆(5)，所述底板(2)顶部外壁通过螺栓连接有壳体(14)，且壳体(14)一侧外壁通过螺栓连接有壳体封门(20)，所述壳体(14)顶部外壁通过螺栓连接有太阳能电池板(9)，且壳体(14)底部内壁通过螺栓连接有净化箱(25)，所述底板(2)顶部外壁通过螺栓连接有第二水泵(17)，所述第二水泵(17)远离壳体(14)的一侧外壁输入轴通过螺栓连接有进水管(18)，且进水管(18)远离第二水泵(17)的一侧外壁通过螺栓连接有球形过滤网(19)，所述第二水泵(17)靠近壳体(14)的一侧外壁输出轴通过螺栓连接有第二连接管(15)，且第二连接管(15)远离第二水泵(17)的一端插接在净化箱(25)内部，所述净化箱(25)底部和顶部内壁均通过螺栓连接有对称设置的第一安装架(16)，且两个第一安装架(16)相对的一侧外壁均通过螺栓连接有同一个过滤网(21)，所述净化箱(25)底部和顶部内壁均通过螺栓连接有对称设置的第二安装架(22)，且两个第二安装架(22)相对的一侧外壁均通过螺栓连接有同一个吸附筒(23)，所述净化箱(25)远离第二连接管(15)的一侧外壁底部通过螺栓连接有第三连接管(24)，且第三连接管(24)与净化箱(25)的内部连通，所述第三连接管(24)远离净化箱(25)的一端通过螺栓连接有第三水泵(26)。
2.根据权利要求1所述的一种可移动的环保型污水处理装置，其特征在于，所述第三水泵(26)远离第三连接管(24)的一端输出轴通过螺栓连接有第四连接管(27)，且壳体(14)底部内壁通过螺栓连接有搅拌箱，第四连接管(27)远离第三水泵(26)的一端通过螺栓与搅拌箱的一侧外壁连接。
3.根据权利要求2所述的一种可移动的环保型污水处理装置，其特征在于，所述搅拌箱顶部外壁通过螺栓连接有电机(8)，且电机(8)底部外壁的输出轴通过螺栓连接有延长杆(28)，延长杆(28)位于搅拌箱内部，延长杆(28)外壁焊接有搅拌杆(30)，延长杆(28)外壁的底部焊接有螺旋杆(29)。
4.根据权利要求1所述的一种可移动的环保型污水处理装置，其特征在于，所述壳体(14)顶部内壁通过螺栓连接有水箱(13)，且水箱(13)一侧外壁通过螺栓连接有第一连接管(11)，第一连接管(11)远离水箱(13)的一端通过螺栓连接有第一水泵(10)。
5.根据权利要求4所述的一种可移动的环保型污水处理装置，其特征在于，所述第一水泵(10)一侧外壁通过螺栓与搅拌箱的顶部外壁连接，且第一水泵(10)底部输出轴通过螺栓连接有搅拌箱进水管(12)，搅拌箱进水管(12)与搅拌箱的内部连通。
6.根据权利要求1所述的一种可移动的环保型污水处理装置，其特征在于，所述壳体(14)一侧外壁靠近电机(8)的部位开设有第一散热孔(31)，且壳体(14)一侧外壁靠近第三水泵(26)的部位开设有第二散热孔(32)。
7.根据权利要求4所述的一种可移动的环保型污水处理装置，其特征在于，所述水箱(13)一侧外壁的顶部开设有进水口，且进水口内壁插接有进水阀(33)，进水阀(33)位于壳体(14)外部。
8.根据权利要求2所述的一种可移动的环保型污水处理装置，其特征在于，所述搅拌箱一侧外壁的底部开设有出水口，且出水口内壁插接有出水管(34)，出水管(34)位于壳体(14)外部。
9.根据权利要求1所述的一种可移动的环保型污水处理装置，其特征在于，所述工具箱(3)顶部外壁的一侧焊接有两个对称设置的连接架(36)，且两个连接架(36)相对的一侧外壁均焊接有同一个转轴(35)，转轴(35)外壁套接有箱盖(4)，箱盖(4)的大小与工具箱(3)的大小相适配。
10.根据权利要求3所述的一种可移动的环保型污水处理装置，其特征在于，所述电机(8)、第一水泵(10)、第二水泵(17)和第三水泵(26)均通过导线连接有开关，且开关连接有处理器，太阳能电池板(9)的输出端通过导线连接有逆变器，逆变器的输出端通过导线连接有蓄电池。
说明书
一种可移动的环保型污水处理装置
技术领域
本发明涉及污水处理技术领域，尤其涉及一种可移动的环保型污水处理装置。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水，污水主要有生活污水、工业废水和初期雨水，污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等，这些污水如果不经过处理直接排入河流之中，容易导致河流被污染，影响自然环境，目前国家对于环境的保护力度越来越大，良好的环境是一切发展的前提，因此现在的污水都会经过污水处理装置进行过滤后，才将污水排出。
经检索，中国专利授权号为CN201510591516.2的专利，公开了一种一体化污水处理装置和方法装置，包括污水处理装置。上述专利中的污水处理装置存在以下不足：功能简单，污水净化效果差，无法满足目前对污水处理标准的要求。
发明内容
基于装置净化效果差的技术问题，本发明提出了一种可移动的环保型污水处理装置。
本发明提出的一种可移动的环保型污水处理装置，包括底板，所述底板顶部外壁通过螺栓连接有工具箱，且底板顶部外壁通过螺栓连接有支撑杆，底板底部外壁的四角均通过螺栓连接有万向轮，所述支撑杆一侧外壁远离底板的一端通过螺栓连接有连接杆，且连接杆远离支撑杆的一侧外壁通过螺栓连接有推杆，所述底板顶部外壁通过螺栓连接有壳体，且壳体一侧外壁通过螺栓连接有壳体封门，所述壳体顶部外壁通过螺栓连接有太阳能电池板，且壳体底部内壁通过螺栓连接有净化箱，所述底板顶部外壁通过螺栓连接有第二水泵，所述第二水泵远离壳体的一侧外壁输入轴通过螺栓连接有进水管，且进水管远离第二水泵的一侧外壁通过螺栓连接有球形过滤网，所述第二水泵靠近壳体的一侧外壁输出轴通过螺栓连接有第二连接管，且第二连接管远离第二水泵的一端插接在净化箱内部，所述净化箱底部和顶部内壁均通过螺栓连接有对称设置的第一安装架，且两个第一安装架相对的一侧外壁均通过螺栓连接有同一个过滤网，所述净化箱底部和顶部内壁均通过螺栓连接有对称设置的第二安装架，且两个第二安装架相对的一侧外壁均通过螺栓连接有同一个吸附筒，所述净化箱远离第二连接管的一侧外壁底部通过螺栓连接有第三连接管，且第三连接管与净化箱的内部连通，所述第三连接管远离净化箱的一端通过螺栓连接有第三水泵。
优选地，所述第三水泵远离第三连接管的一端输出轴通过螺栓连接有第四连接管，且壳体底部内壁通过螺栓连接有搅拌箱，第四连接管远离第三水泵的一端通过螺栓与搅拌箱的一侧外壁连接。
优选地，所述搅拌箱顶部外壁通过螺栓连接有电机，且电机底部外壁的输出轴通过螺栓连接有延长杆，延长杆位于搅拌箱内部，延长杆外壁焊接有搅拌杆，延长杆外壁的底部焊接有螺旋杆。
优选地，所述壳体顶部内壁通过螺栓连接有水箱，且水箱一侧外壁通过螺栓连接有第一连接管，第一连接管远离水箱的一端通过螺栓连接有第一水泵。
优选地，所述第一水泵一侧外壁通过螺栓与搅拌箱的顶部外壁连接，且第一水泵底部输出轴通过螺栓连接有搅拌箱进水管，搅拌箱进水管与搅拌箱的内部连通。
优选地，所述壳体一侧外壁靠近电机的部位开设有第一散热孔，且壳体一侧外壁靠近第三水泵的部位开设有第二散热孔。
优选地，所述水箱一侧外壁的顶部开设有进水口，且进水口内壁插接有进水阀，进水阀位于壳体外部。
优选地，所述搅拌箱一侧外壁的底部开设有出水口，且出水口内壁插接有出水管，出水管位于壳体外部。
优选地，所述工具箱顶部外壁的一侧焊接有两个对称设置的连接架，且两个连接架相对的一侧外壁均焊接有同一个转轴，转轴外壁套接有箱盖，箱盖的大小与工具箱的大小相适配。
优选地，所述电机、第一水泵、第二水泵和第三水泵均通过导线连接有开关，且开关连接有处理器，太阳能电池板的输出端通过导线连接有逆变器，逆变器的输出端通过导线连接有蓄电池。
本发明中的有益效果为：
1、通过设置有球形过滤网，污水在进行处理进入各个水泵在壳体内部部件内流通之前，污水中含有的大颗粒杂质如石子可以经球形过滤网过滤，防止大颗粒进入壳体内部的部件中，对装置整体起到良好的保护，提高装置的使用寿命。
2、通过设置有水箱，水箱内填充有净化剂或消毒剂，经过滤网和吸附筒净化后的污水在搅拌箱内和净化剂或消毒剂混合，净化剂或者消毒剂通过水箱外壁设置的进水阀填充入水箱内，污水在搅拌箱内和净化剂或消毒剂充分混合，进行彻底的净化，提高了装置的污水净化效率。
3、通过设置有螺旋杆，污水和净化剂或消毒剂在搅拌箱内混合搅拌，螺旋杆可以将搅拌箱底部的混合液进行提升，防止出现搅拌死角，保证污水可以和净化剂或者消毒剂充分地混合，使得搅拌更加均匀，提高装置的污水净化效率。
