申请日2018.07.08
公开(公告)日2019.02.12
IPC分类号C02F1/28
摘要
本实用新型涉及一种水力空化协同吸附剂的高效污水处理系统，包括管盖、电动机、配电箱、透明观察窗以及装置外壳，所述装置外壳上端固定有电动机，所述电动机的主轴下端固定有连接轴，所述连接轴下端穿过装置外壳，并延伸至装置外壳内部，所述扇叶装置设有两个，两个所述扇叶装置对称固定在连接轴左右两端，所述装置外壳左端固定有保护壳，所述保护壳内部固定有配电箱以及控制装置，所述装置外壳右端固定有出液管，所述装置外壳上端固定有进液管，所述配电箱与控制装置电性连接，所述控制装置与电动机电性连接，所述扇叶装置包括盖板一、漏水网、扇叶板以及盖板二，本实用新型净化效果好，使用方便，操作简单，系统性高，实用性强。
权利要求书

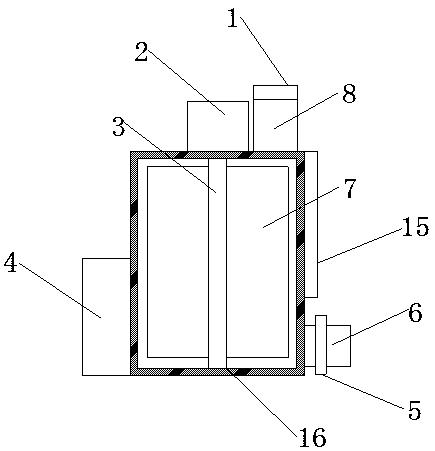

1.一种水力空化协同吸附剂的高效污水处理系统，包括电动机(2)、连接轴(3)、保护壳(4)、出液管(6)、扇叶装置(7)、进液管(8)、配电箱(13)、控制装置(14)以及装置外壳(16)，其特征在于：所述装置外壳(16)上端固定有电动机(2)，所述电动机(2)的主轴下端固定有连接轴(3)，所述连接轴(3)下端穿过装置外壳(16)，并延伸至装置外壳(16)内部，所述扇叶装置(7)设有两个，两个所述扇叶装置(7)对称固定在连接轴(3)左右两端，所述装置外壳(16)左端固定有保护壳(4)，所述保护壳(4)内部固定有配电箱(13)以及控制装置(14)，所述装置外壳(16)右端固定有出液管(6)，所述装置外壳(16)上端固定有进液管(8)，所述配电箱(13)与控制装置(14)电性连接，所述控制装置(14)与电动机(2)电性连接;
所述扇叶装置(7)包括盖板一(9)、漏水网(10)、扇叶板(11)以及盖板二(12)，所述扇叶板(11)上端固定有盖板一(9)，所述扇叶板(11)下端固定有盖板二(12)，所述扇叶板(11)前端固定有漏水网(10)。
2.根据权利要求1所述的一种水力空化协同吸附剂的高效污水处理系统，其特征在于：两个所述扇叶装置(7)均通过连接轴(3)与电动机(2)的主轴固定连接。
3.根据权利要求1所述的一种水力空化协同吸附剂的高效污水处理系统，其特征在于：所述出液管(6)上固定有开关阀(5)。
4.根据权利要求1所述的一种水力空化协同吸附剂的高效污水处理系统，其特征在于：所述进液管(8)上固定有管盖(1)。
5.根据权利要求1所述的一种水力空化协同吸附剂的高效污水处理系统，其特征在于：所述装置外壳(16)右端固定有透明观察窗(15)。
6.根据权利要求1所述的一种水力空化协同吸附剂的高效污水处理系统，其特征在于：所述扇叶板(11)内设置有吸附剂。
7.根据权利要求1所述的一种水力空化协同吸附剂的高效污水处理系统，其特征在于：所述盖板一(9)以及盖板二(12)均通过螺钉与扇叶板(11)可拆卸式连接。
说明书
一种水力空化协同吸附剂的高效污水处理系统
技术领域
本实用新型涉及污水处理领域，具体为一种水力空化协同吸附剂的高效污水处理系统。
背景技术
污水处理：为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。关于水污染的话题不断被提起，特别是地下水污染问题，浙江杭州、温州等地有农民或者企业家出资请环保局长下河游泳，以此来引起大家对水污染严重程度的关注，虽然各个环保局长都选择了沉默或者拒绝，但是民众环保意识的觉醒，对水污染的关切程度达到了空前。
传统的污水处理效果差，且结构复杂，操作繁琐，为了解决该问题，现推出一种水力空化协同吸附剂的高效污水处理系统。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种水力空化协同吸附剂的高效污水处理系统，以解决上述背景技术中的传统的污水处理效果差，且结构复杂，操作繁琐的问题，本实用新型净化效果好，使用方便，操作简单，系统性高，实用性强。
为实现上述目的，本实用新型提供如下技术方案：一种水力空化协同吸附剂的高效污水处理系统，包括电动机、连接轴、保护壳、出液管、扇叶装置、进液管、配电箱、控制装置及装置外壳，所述装置外壳上端固定有电动机，所述电动机的主轴下端固定有连接轴，所述连接轴下端穿过装置外壳，并延伸至装置外壳内部，所述扇叶装置设有两个，两个所述扇叶装置对称固定在连接轴左右两端，所述装置外壳左端固定有保护壳，所述保护壳内部固定有配电箱以及控制装置，所述装置外壳右端固定有出液管，所述装置外壳上端固定有进液管，所述配电箱与控制装置电性连接，所述控制装置与电动机电性连接，所述扇叶装置包括盖板一、漏水网、扇叶板以及盖板二，所述扇叶板上端固定有盖板一，所述扇叶板下端固定有盖板二，所述扇叶板前端固定有漏水网。
进一步地，两个所述扇叶装置均通过连接轴与电动机的主轴固定连接。
进一步地，所述出液管上固定有开关阀。
进一步地，所述进液管上固定有管盖。
进一步地，所述装置外壳右端固定有透明观察窗。
进一步地，所述扇叶板内设置有吸附剂。
进一步地，所述盖板一以及盖板二均通过螺钉与扇叶板可拆卸式连接。
进一步地，所述吸附剂的成分为活性炭。
与现有技术相比，本实用新型的有益效果是：因本实用新型添加了电动机以及连接轴，该设计使吸附剂能够与污水全面接触，从而提高了污水的吸附净化效果，因本实用新型添加了盖板一以及盖板二，该设计便于工作人员更换吸附剂，因本实用新型添加了透明观察窗，该设计便于工作人员对装置外壳内部进行观察，本实用新型净化效果好，使用方便，操作简单，系统性高，实用性强。
