申请日2018.01.18
公开(公告)日2019.01.01
IPC分类号C02F9/04; B01F7/18
摘要
本实用新型公开了一种污水悬浮物的处理装置，包括箱体，所述箱体的顶部固定连接有固定座，所述固定座的一侧固定安装有伺服电机，所述伺服电机的转轴通过联轴器传动连接有搅拌轴，所述搅拌轴的外侧从上至下依次套接有主动轮、绕丝件和固定套，所述搅拌轴的底端卡接有卡座。本实用新型通过设置有从动轮、转盘、齿轮盘和卡轮，经传动带的传动，主动轮带动从动轮进行转动，带动从动轴进行转动，通过伺服电机的运作带动不同高度的搅板进行搅拌，提高搅拌效率的同时，减少电机的使用和电能的消耗，卡轮与齿轮盘的相对转动及转珠的调节，使从动轴转动过程更加稳定，鼓风机鼓入空气经气管导入曝气器内，利用曝气器的运作，加快悬浮物的分解。
权利要求书

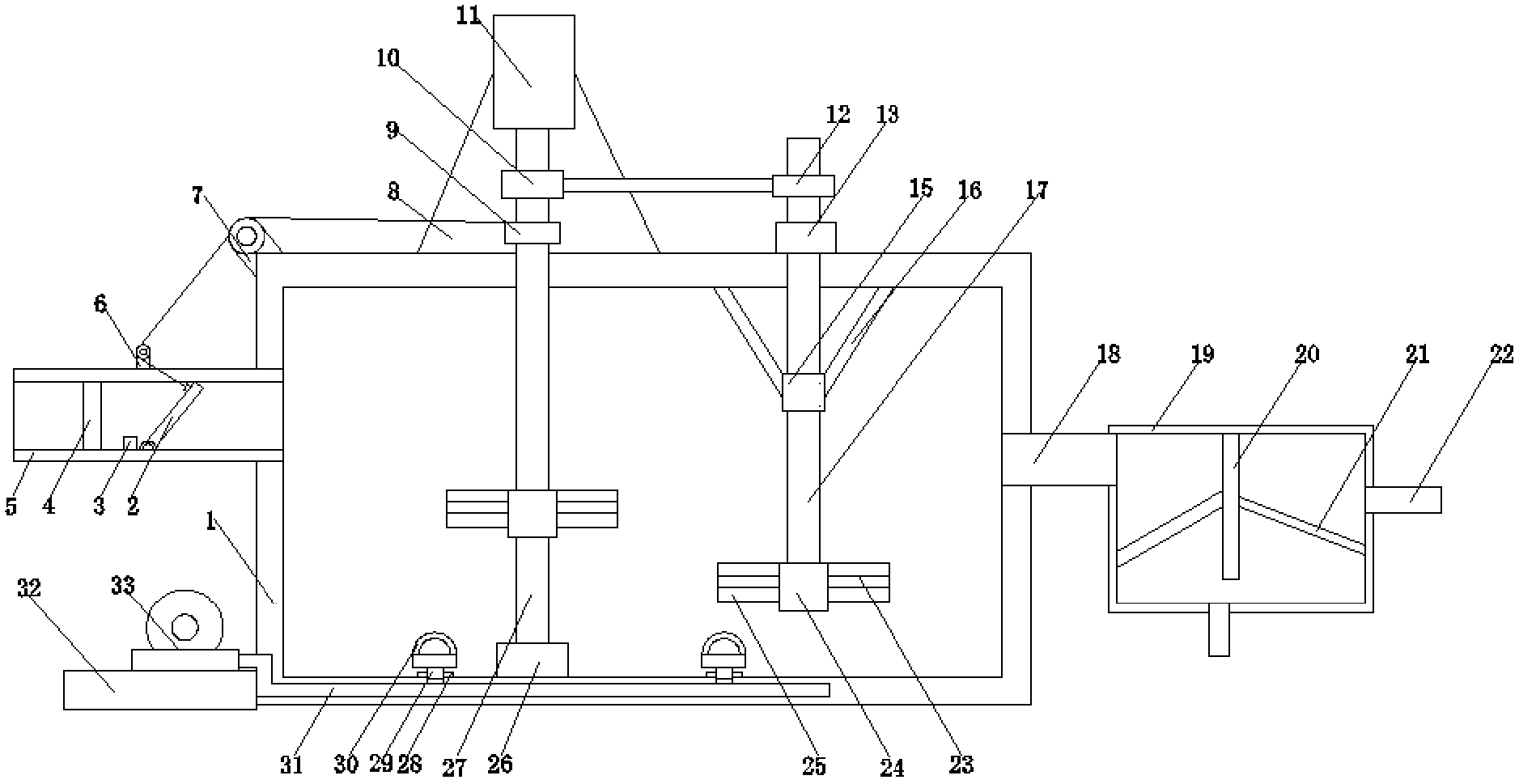

1.一种污水悬浮物的处理装置，包括箱体(1)，其特征在于：所述箱体(1)的顶部固定连接有固定座(8)，所述固定座(8)的一侧固定安装有伺服电机(11)，所述伺服电机(11)的转轴通过联轴器传动连接有搅拌轴(27)，所述搅拌轴(27)的外侧从上至下依次套接有主动轮(10)、绕丝件(9)和固定套(24)，所述搅拌轴(27)的底端卡接有卡座(26)，且卡座(26)的底部固定连接于箱体(1)的内底部，所述固定座(8)的右侧设置有从动轴(17)，所述从动轴(17)的底端贯穿箱体(1)的顶部且延伸至箱体(1)的内部，所述从动轴(17)的外侧焊接有从动轮(12)，所述从动轮(12)与主动轮(10)之间通过传动带传动连接，所述箱体(1)顶部的右侧固定连接有转盘(13)，所述转盘(13)的内部设置有齿轮盘(14)，所述齿轮盘(14)与转盘(13)之间设置有转珠，所述齿轮盘(14)的内部卡接有卡轮(34)，所述卡轮(34)套接于从动轴(17)的外侧，所述箱体(1)内腔的顶部固定连接有连接杆(16)，所述连接杆(16)的底端固定连接有卡套(15)，所述卡套(15)套设于从动轴(17)的外侧，所述箱体(1)顶部的左侧固定连接有第一支杆(7)，所述箱体(1)的左侧固定连接有进水管(5)，所述进水管(5)的顶部固定连接有第二支杆(6)，所述第一支杆(7)与第二支杆(6)的顶端均固定连接有滑轮，所述进水管(5)的内部固定连接有栅网(4)，所述进水管(5)的内部铰接有挡水板(2)，所述挡水板(2)的外表面固定连接有拉丝，且拉丝的顶端经滑轮导向后与绕丝件(9)固定连接，所述挡水板(2)的左侧设置有限位块(3)。
2.根据权利要求1所述的一种污水悬浮物的处理装置，其特征在于：所述箱体(1)的左侧且位于进水管(5)的下方固定连接有支板(32)，所述支板(32)的顶部固定连接有鼓风机(33)，所述鼓风机(33)的出风口处固定连接有气管(31)，所述气管(31)的右端延伸至箱体(1)底板的内部。
3.根据权利要求1所述的一种污水悬浮物的处理装置，其特征在于：所述箱体(1)内腔的底部固定连接有曝气器(30)，所述曝气器(30)与气管(31)之间固定连接有支管(29)，所述支管(29)的外侧套设有密封圈(28)，所述支管(29)的内部设置有单向阀。
4.根据权利要求1所述的一种污水悬浮物的处理装置，其特征在于：所述箱体(1)的右侧通过连接管(18)固定连接有过滤箱(19)，所述过滤箱(19)的内部固定连接有隔板(20)，所述隔板(20)与过滤箱(19)内壁之间固定连接有过滤层(21)。
5.根据权利要求4所述的一种污水悬浮物的处理装置，其特征在于：所述过滤箱(19)的底部固定连接有排污管，且排污管的一侧设置有开关阀，所述过滤箱(19)的右侧固定连接有出水管(22)。
6.根据权利要求1所述的一种污水悬浮物的处理装置，其特征在于：所述固定套(24)的外表面固定连接有搅板(25)，所述搅板(25)的两侧均固定连接有划杆(23)。
说明书
一种污水悬浮物的处理装置
技术领域
本实用新型涉及节能环保技术领域，具体为一种污水悬浮物的处理装置。
背景技术
日常生产和生活的过程中，不可避免产生大量污水，污水中含有大量的垃圾和有害物质，污水未经处理直接排放的排放，会对周围环境及人体带来巨大的伤害。
实用新型内容
本实用新型的目的在于提供一种污水悬浮物的处理装置。
为实现上述目的，本实用新型提供如下技术方案：一种污水悬浮物的处理装置，包括箱体，所述箱体的顶部固定连接有固定座，所述固定座的一侧固定安装有伺服电机，所述伺服电机的转轴通过联轴器传动连接有搅拌轴，所述搅拌轴的外侧从上至下依次套接有主动轮、绕丝件和固定套，所述搅拌轴的底端卡接有卡座，且卡座的底部固定连接于箱体的内底部，所述固定座的右侧设置有从动轴，所述从动轴的底端贯穿箱体的顶部且延伸至箱体的内部，所述从动轴的外侧焊接有从动轮，所述从动轮与主动轮之间通过传动带传动连接，所述箱体顶部的右侧固定连接有转盘，所述转盘的内部设置有齿轮盘，所述齿轮盘与转盘之间设置有转珠，所述齿轮盘的内部卡接有卡轮，所述卡轮套接于从动轴的外侧，所述箱体内腔的顶部固定连接有连接杆，所述连接杆的底端固定连接有卡套，所述卡套套设于从动轴的外侧，所述箱体顶部的左侧固定连接有第一支杆，所述箱体的左侧固定连接有进水管，所述进水管的顶部固定连接有第二支杆，所述第一支杆与第二支杆的顶端均固定连接有滑轮，所述进水管的内部固定连接有栅网，所述进水管的内部铰接有挡水板，所述挡水板的外表面固定连接有拉丝，且拉丝的顶端经滑轮导向后与绕丝件固定连接，所述挡水板的左侧设置有限位块。
优选的，所述箱体的左侧且位于进水管的下方固定连接有支板，所述支板的顶部固定连接有鼓风机，所述鼓风机的出风口处固定连接有气管，所述气管的右端延伸至箱体底板的内部。
优选的，所述箱体内腔的底部固定连接有曝气器，所述曝气器与气管之间固定连接有支管，所述支管的外侧套设有密封圈，所述支管的内部设置有单向阀。
优选的，所述箱体的右侧通过连接管固定连接有过滤箱，所述过滤箱的内部固定连接有隔板，所述隔板与过滤箱内壁之间固定连接有过滤层。
优选的，所述过滤箱的底部固定连接有排污管，且排污管的一侧设置有开关阀，所述过滤箱的右侧固定连接有出水管。
优选的，所述固定套的外表面固定连接有搅板，所述搅板的两侧均固定连接有划杆。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过设置有伺服电机、搅拌轴、主动轮、划杆和搅板，利用伺服电机的运作，带动搅拌轴和主动轮进行转动，从而带动搅板对箱体内部的污水进行搅拌，划杆打散漂浮物，增大与氧气的接触，加快悬浊物的氧化分解，通过设置有从动轴、从动轮、转盘、齿轮盘和卡轮，经传动带的传动，由主动轮带动从动轮进行转动，从而带动从动轴进行转动，通过伺服电机的运作带动不同高度的搅板进行搅拌，提高搅拌效率的同时，减少电机的使用和电能的消耗，卡轮与齿轮盘的相对转动及转珠的调节，使从动轴转动过程更加稳定，通过设置有鼓风机、气管和曝气器，鼓风机鼓入空气经气管导入曝气器内，利用曝气器的运作，加快悬浮物的分解。
2、本实用新型通过设置有进水管、栅网、挡水板和绕丝件，进水管引进污水，栅网拦截大型悬浮物及枝干等，利用绕丝件缠绕拉丝，经滑轮导向后拉升挡水板，来控制污水的进入，通过设置有过滤箱、隔板和过滤层，污水经连接管流入过滤箱内进行初次过滤，隔板分隔过滤箱的内部空间，使水流经过滤层的多次过滤后从出水管排出。
