申请日2018.01.17
公开(公告)日2018.06.12
IPC分类号B01D29/35; B01D29/84; B01D29/90; C02F11/12
摘要
本发明公开了一种具有吹气脱水功能的污泥脱水装置，包括箱体，所述箱体上端中间位置穿设有提升筒，箱体上端设有与提升筒相配合的上定位轴承，提升筒下端连接有装料筒，所述装料筒侧面设有出水孔，出水孔所在的装料筒内壁紧贴有污泥过滤网，这样就能实现污水和污泥的分离，所述装料筒上端内壁与提升筒之间还通过连接管连接固定，本发明结构简单、合理，便于搬运，抗震性能好，利用离心力游有效的实现了污泥的脱水处理，同时实现污泥的内循环搅拌，提高了脱水效果，另外装置还利用吹气进行污泥风干，从而进一步提高了污泥的脱水效果。
权利要求书

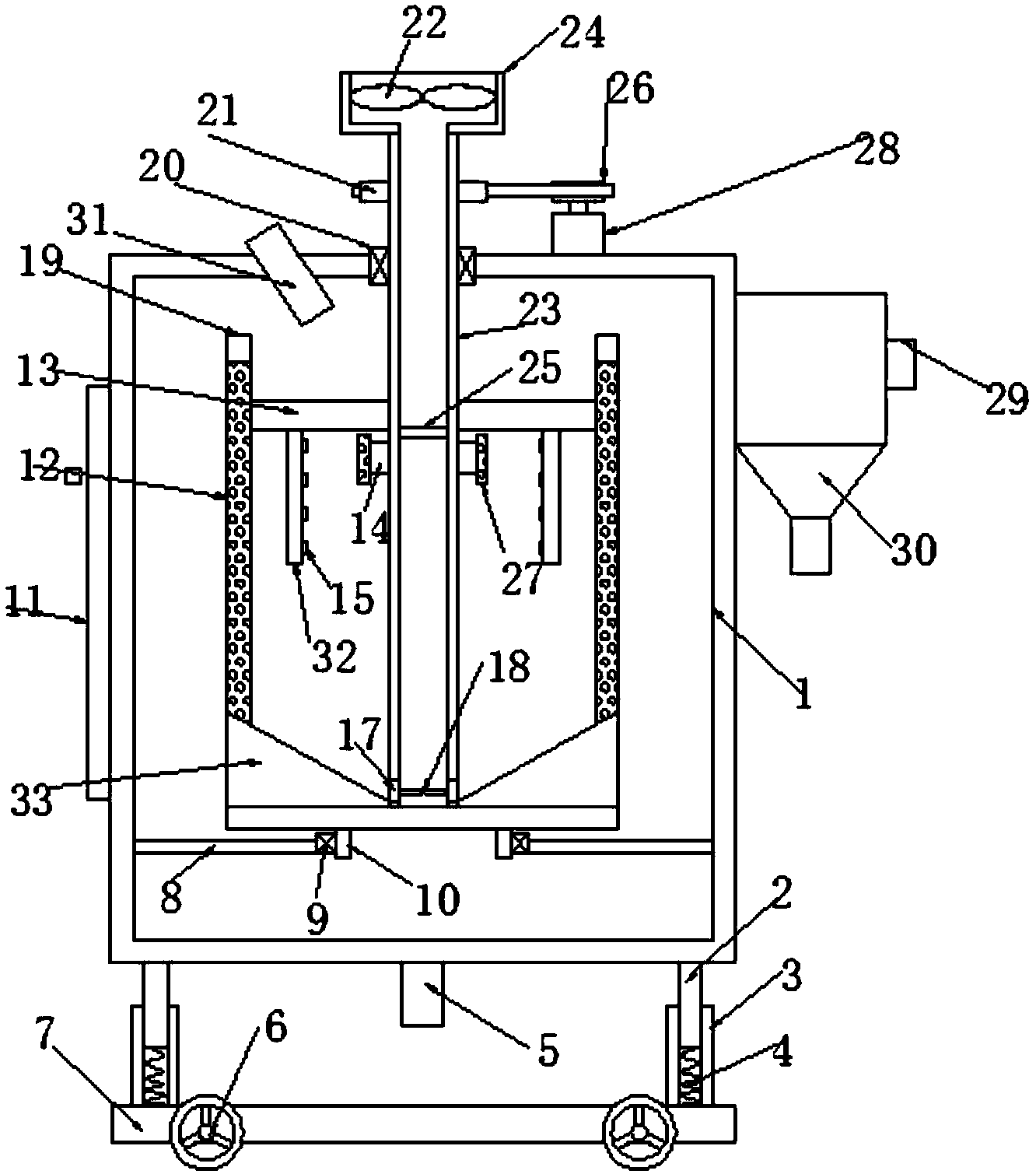

1.一种具有吹气脱水功能的污泥脱水装置，包括箱体(1)，其特征在于，所述箱体(1)上端中间位置穿设有提升筒(23)，箱体(1)上端设有与提升筒(23)相配合的上定位轴承(20)，提升筒(23)下端连接有装料筒(19)，所述装料筒(19)侧面设有出水孔(12)，出水孔(12)所在的装料筒(19)内壁紧贴有污泥过滤网，这样就能实现污水和污泥的分离，所述装料筒(19)上端内壁与提升筒(23)之间还通过连接管(13)连接固定，所述装料筒(19)下端中间位置设有固定环(10)，固定环(10)外侧设有下定位轴承(9)，下定位轴承(9)外侧通过定位杆(8)与箱体(1)内壁连接固定，所述箱体(1)底部设有排水管(5)，所述装料筒(19)左上侧的箱体(1)上设有给料管(31)，所述提升筒(23)内部设有推料叶片(18)，推料叶片(18)所在的提升筒(23)下端两侧对称设有进料口(17)，所述连接杆(13)下方的提升筒(23)两端对称设有回料管(14)，回料管(14)外端口处可拆卸设有分割网板(28)，分割网板(28)上均匀分布有分割孔，所述回料管(14)上端的提升筒(23)内部设有隔板(25)，所述提升筒(23)上端设有吹气箱(24)，吹气箱(24)上端开口，吹气箱(24)内部设有吹气叶片(22)，所述连接管(13)与隔板(25)上方的提升筒(23)内腔相连通，所述连接管(13)下端垂直设有喷气管(32)，喷气管(32)内侧设有若干个喷气孔(15)，喷气孔(15)朝向回料管(14)，所述提升筒(23)上端外侧设有从动带轮(21)，所述箱体(1)右上侧固定有驱动电机(28)，驱动电机(28)的输出端设有主动带轮(26)，主动带轮(26)通过传动皮带与从动带轮(21)传动连接。
2.根据权利要求(1)所述的一种具有吹气脱水功能的污泥脱水装置，其特征在于，所述箱体(1)下方设有底座(7)，底座(7)左右两侧设有方便装置搬运的滚轮(6)，所述箱体(1)下端两侧对称设有支腿(2)，支腿(2)下端滑动套设有支撑套(3)，支撑套(3)下端与底座(7)连接固定，支撑套(3)内设有缓冲弹簧(4)，缓冲弹簧(4)将支腿(2)和支撑套(3)连接固定，这种缓冲机构的设置有助于提高装置的抗震性能。
3.根据权利要求2所述的一种具有吹气脱水功能的污泥脱水装置，其特征在于，所述滚轮(6)为自锁式滚轮。
4.根据权利要求1所述的一种具有吹气脱水功能的污泥脱水装置，其特征在于，所述箱体(1)左侧设有维护门(11)。
5.根据权利要求1所述的一种具有吹气脱水功能的污泥脱水装置，其特征在于，所述装料筒(19)底部与提升筒(23)之间为焊接固定。
6.根据权利要求1所述的一种具有吹气脱水功能的污泥脱水装置，其特征在于，所述装料筒(19)底部设有导料锥块(23)。
7.根据权利要求1所述的一种具有吹气脱水功能的污泥脱水装置，其特征在于，所述驱动电机(28)电性连接控制面板(29)。
说明书
一种具有吹气脱水功能的污泥脱水装置
技术领域
本发明涉及环保设备技术领域，具体是一种具有吹气脱水功能的污泥脱水装置。
背景技术
污水处理 (sewage treatment,wastewater treatment)：为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
当排放的污水接触到泥土时，污水附近的泥土吸收污水后就会变成污泥，而污泥的净化处理过程比污水更加麻烦，需要先将污泥中的大部分水分去除，再往较干燥的污泥中加入净化试剂进行处理。目前常见的污泥脱水机采用挤压式脱水，适用于水分含量较低的污泥，对于水分含量比较高的污泥来说脱水效果并不理想。
发明内容
本发明的目的在于提供一种具有吹气脱水功能的污泥脱水装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种具有吹气脱水功能的污泥脱水装置，包括箱体，所述箱体上端中间位置穿设有提升筒，箱体上端设有与提升筒相配合的上定位轴承，提升筒下端连接有装料筒，所述装料筒侧面设有出水孔，出水孔所在的装料筒内壁紧贴有污泥过滤网，这样就能实现污水和污泥的分离，所述装料筒上端内壁与提升筒之间还通过连接管连接固定，所述装料筒下端中间位置设有固定环，固定环外侧设有下定位轴承，下定位轴承外侧通过定位杆与箱体内壁连接固定，所述箱体底部设有排水管，所述装料筒左上侧的箱体上设有给料管，所述提升筒内部设有推料叶片，推料叶片所在的提升筒下端两侧对称设有进料口，所述连接杆下方的提升筒两端对称设有回料管，回料管外端口处可拆卸设有分割网板，分割网板上均匀分布有分割孔，所述回料管上端的提升筒内部设有隔板，所述提升筒上端设有吹气箱，吹气箱上端开口，吹气箱内部设有吹气叶片，所述连接管与隔板上方的提升筒内腔相连通，所述连接管下端垂直设有喷气管，喷气管内侧设有若干个喷气孔，喷气孔朝向回料管，所述提升筒上端外侧设有从动带轮，所述箱体右上侧固定有驱动电机，驱动电机的输出端设有主动带轮，主动带轮通过传动皮带与从动带轮传动连接。
作为本发明进一步的方案：所述箱体下方设有底座，底座左右两侧设有方便装置搬运的滚轮，所述箱体下端两侧对称设有支腿，支腿下端滑动套设有支撑套，支撑套下端与底座连接固定，支撑套内设有缓冲弹簧，缓冲弹簧将支腿和支撑套连接固定，这种缓冲机构的设置有助于提高装置的抗震性能。
作为本发明进一步的方案：所述滚轮为自锁式滚轮。
作为本发明进一步的方案：所述箱体左侧设有维护门。
作为本发明进一步的方案：所述装料筒底部与提升筒之间为焊接固定。
作为本发明进一步的方案：所述装料筒底部设有导料锥块。
作为本发明进一步的方案：所述驱动电机电性连接控制面板。
与现有技术相比，本发明的有益效果是：本发明结构简单、合理，便于搬运，抗震性能好，利用离心力游有效的实现了污泥的脱水处理，同时实现污泥的内循环搅拌，提高了脱水效果，另外装置还利用吹气进行污泥风干，从而进一步提高了污泥的脱水效果。
