申请日2017.12.14
公开(公告)日2018.09.14
IPC分类号F04B17/06; F04B53/20
摘要
本实用新型公开了一种雨污水移动泵，包括支撑板、万向自锁轮、手把、液压缸、连接板、橡胶垫、水泵、内螺纹连接管、密封垫、过滤管、外螺纹连接管和过滤网，所述支撑板顶部一侧固定有手把，所述支撑板顶部对称设有液压缸，且液压缸底部与支撑板顶部固定连接，所述液压缸输出端与连接板底部固定连接，所述连接板顶部固定橡胶垫，所述橡胶垫上方设有水泵，且水泵底部与橡胶垫顶部固定连接，所述水泵底部一端设有进水口，此雨污水移动泵，通过过滤管可以过滤掉雨污水中的杂质和泥土，防止杂质和泥土进入水泵内部，影响水泵的工作，且过滤管通过外螺纹连接管与内螺纹连接管的啮合固定在水泵进水口，方便过滤管的拆卸和安装，方便使用。
权利要求书

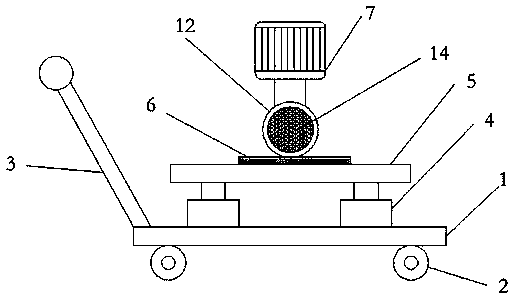

1.一种雨污水移动泵，包括支撑板(1)、万向自锁轮(2)、手把(3)、液压缸(4)、连接板(5)、橡胶垫(6)、水泵(7)、内螺纹连接管(10)、密封垫(11)、过滤管(12)、外螺纹连接管(13)和过滤网(14)，其特征在于：所述支撑板(1)顶部一侧固定有手把(3)，所述支撑板(1)顶部对称设有液压缸(4)，且液压缸(4)底部与支撑板(1)顶部固定连接，所述液压缸(4)输出端与连接板(5)底部固定连接，所述连接板(5)顶部固定橡胶垫(6)，所述橡胶垫(6)上方设有水泵(7)，且水泵(7)底部与橡胶垫(6)顶部固定连接，所述水泵(7)底部一端设有进水口(8)，且水泵(7)顶部另一端设有出水口(9)，所述进水口(8)外侧通过焊接固定有内螺纹连接管(10)，所述内螺纹连接管(10)内啮合连接有外螺纹连接管(13)，且外螺纹连接管(13)位于内螺纹连接管(10)内的一端固定密封垫(11)，所述外螺纹连接管(13)远离密封垫(11)的一端通过焊接固定有过滤管(12)，所述过滤管(12)内部中间固定有过滤网(14)。
2.根据权利要求1所述的一种雨污水移动泵，其特征在于：所述密封垫(11)为内部中空结构，且橡胶垫(6)内径与外螺纹连接管(13)内径相同。
3.根据权利要求1所述的一种雨污水移动泵，其特征在于：所述手把(3)为表面设有橡胶防滑套的手把。
4.根据权利要求1所述的一种雨污水 移动泵，其特征在于：所述支撑板(1)底部四角均设有万向自锁轮(2)。
说明书
一种雨污水移动泵
技术领域
本实用新型涉及雨污水移动泵技术领域，具体为一种雨污水移动泵。
背景技术
泵，一种用以增加液体或气体的压力，使之输送流动的机械，与“蹦”或“流”同音，是一种用来移动液体、气体或特殊流体介质的装置，即是对流体作功的机械。人类及动物的心脏可说是天然的泵，它把血液输送到身体各个部分。
随着城市的发展，城市的道路建设越来越多，但是，有些带路处于低洼地段，下雨天时，很容易积水，因此，需要通过水泵对雨污水进行清理，但是，现有的雨污水移动泵没有调节高度的装置，无法调节出水口的位置，不方便水泵进行排水，且现有的雨污水移动泵没有过滤装置，无法将雨污水中的杂质和泥土过滤掉，很容易使水泵收到损坏。为此，我们提出一种雨污水移动泵。
实用新型内容
本实用新型的目的在于提供一种雨污水移动泵，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种雨污水移动泵，包括支撑板、万向自锁轮、手把、液压缸、连接板、橡胶垫、水泵、内螺纹连接管、密封垫、过滤管、外螺纹连接管和过滤网，所述支撑板顶部一侧固定有手把，所述支撑板顶部对称设有液压缸，且液压缸底部与支撑板顶部固定连接，所述液压缸输出端与连接板底部固定连接，所述连接板顶部固定橡胶垫，所述橡胶垫上方设有水泵，且水泵底部与橡胶垫顶部固定连接，所述水泵底部一端设有进水口，且水泵顶部另一端设有出水口，所述进水口外侧通过焊接固定有内螺纹连接管，所述内螺纹连接管内啮合连接有外螺纹连接管，且外螺纹连接管位于内螺纹连接管内的一端固定密封垫，所述外螺纹连接管远离密封垫的一端通过焊接固定有过滤管，所述过滤管内部中间固定有过滤网。
优选的，所述密封垫为内部中空结构，且橡胶垫内径与外螺纹连接管内径相同。
优选的，所述手把为表面设有橡胶防滑套的手把。
优选的，所述支撑板底部四角均设有万向自锁轮。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型在支撑板底部四角均设有万向自锁轮，且支撑板顶部一侧固定有手把，且手把为表面设有橡胶防滑套的手把，通过对手把施加作用力，手把将作用力传递给支撑板，通过支撑板将作用力传递给万向自锁轮，通过万向自锁轮带动支撑板移动，从而带动支撑板顶部的水泵移动，方便水泵的移动，也方便对不同位置的雨污水进行清理。
2、本实用新型在支撑板顶部对称设有液压缸，且液压缸底部与支撑板顶部固定连接，且液压缸输出端与连接板底部固定连接，且连接板顶部固定橡胶垫，且橡胶垫上方设有水泵，且水泵底部与橡胶垫顶部固定连接，且水泵底部一端设有进水口，且水泵顶部另一端设有出水口，且进水口外侧通过焊接固定有内螺纹连接管，且内螺纹连接管内啮合连接有外螺纹连接管，且外螺纹连接管位于内螺纹连接管内的一端固定密封垫，且外螺纹连接管远离密封垫的一端通过焊接固定有过滤管，且过滤管内部中间固定有过滤网，通过液压缸带动水泵上下运动，通过调节水泵的出水口，方便水泵的排水，使水泵适用于各种有高度差的地段，提高水泵的实用性，且通过过滤管可以过滤掉雨污水中的杂质和泥土，防止杂质和泥土进入水泵内部，影响水泵的工作，且过滤管通过外螺纹连接管与内螺纹连接管的啮合固定在水泵进水口，方便过滤管的拆卸和安装，方便使用，且在水泵和连接板之间固定有橡胶垫，橡胶垫不仅可以保护水泵，还可以消除水泵工作时带来的震动，延长水泵的使用寿命。
