申请日2017.12.13
公开(公告)日2018.05.15
IPC分类号C02F11/12; B04B1/00; B04B9/02; B04B11/04
摘要
本发明公开了一种滚筒离心式污泥脱水环保处理装置，包括固定底板，固定底板上端左侧安装有第一支撑架，第一支撑架上端安装有导向座，导向座中部安装有主动轴，主动轴右端安装有第一旋转盘，固定底板上端右侧安装有第二支撑架，第二支撑架中部通过轴承安装有从动轴，从动轴左端安装有第二旋转盘，第一旋转盘和第二旋转盘之间安装有外筒，外筒下端左侧安装有第一电机，第一电机上端安装有主动带轮，主动带轮右端通过皮带连接有从动带轮，从动带轮上端安装有主轴，主轴上端安装有内筒，主轴内部安装有副轴。本发明，利用离心力的作用实现着对污泥的高效脱水，增加着污泥的脱水效率，同时也实现着对脱水后污泥的快速倒出处理。
权利要求书

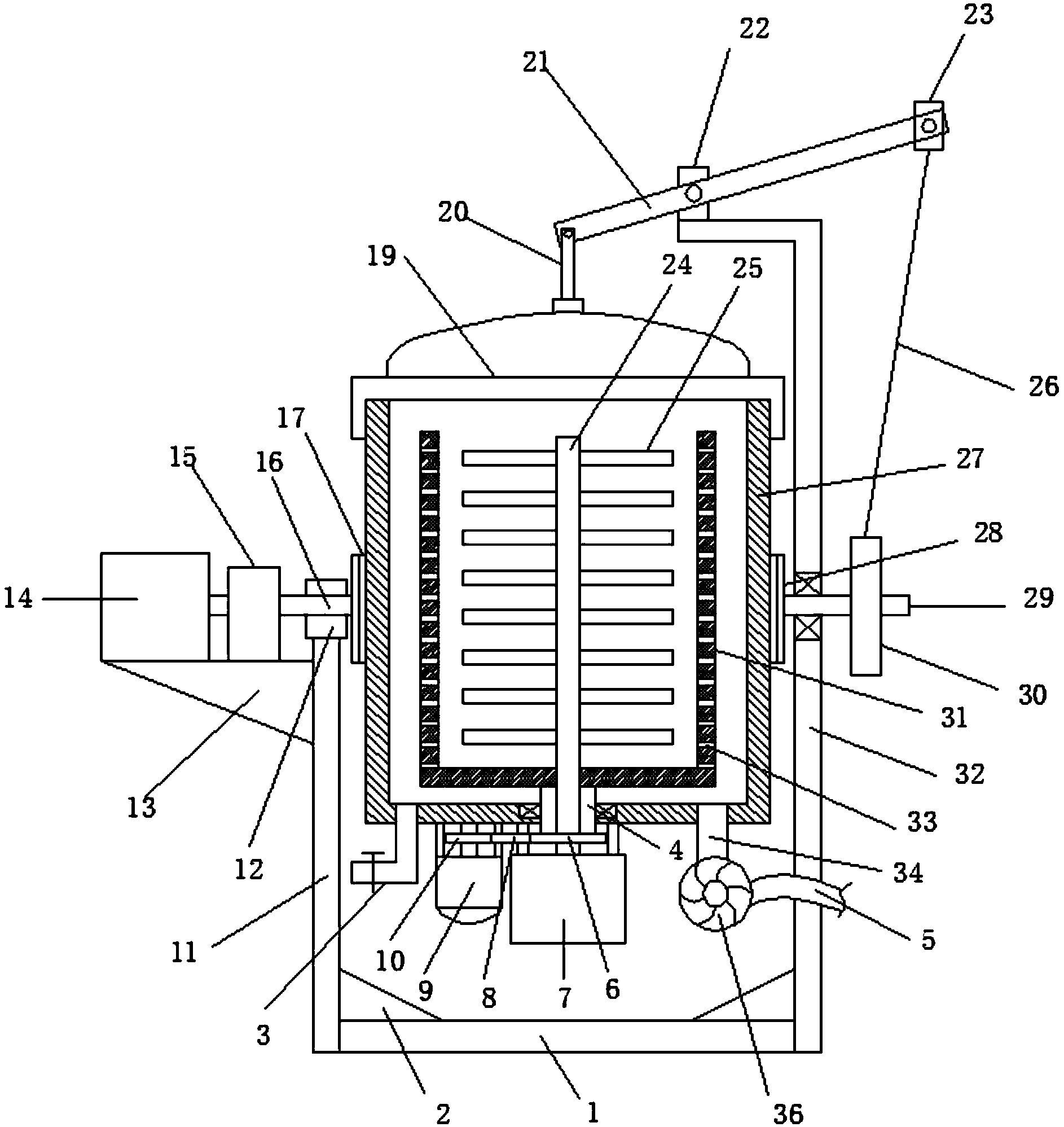

1.一种滚筒离心式污泥脱水环保处理装置，包括固定底板(1)，其特征在于，所述固定底板(1)上端左侧安装有第一支撑架(11)，第一支撑架(11)上端安装有导向座(12)，导向座(12)中部安装有主动轴(16)，主动轴(16)左端连接有减速器(15)，减速器(15)左端连接有驱动电机(14)，所述第一支撑架(11)左侧上端安装有支撑板(13)，支撑板(13)上端安装有驱动电机(14)和减速器(15)，所述主动轴(16)右端安装有第一旋转盘(17)，所述固定底板(1)上端右侧安装有第二支撑架(32)，第二支撑架(32)顶端安装有固定块(22)，固定块(22)中部铰接有转动杆(21)，所述转动杆(21)左端铰接有固定杆(20)，固定杆(20)下端通过螺纹(201)连接有密封盖(19)，转动杆(21)右端安装有连接块(23)，第二支撑架(32)中部通过轴承安装有从动轴(29)，从动轴(29)右端中部安装有旋转轮(30)，所述旋转轮(30)与连接块(23)之间连接有拉绳(26)，所述从动轴(29)左端安装有第二旋转盘(28)，所述第一旋转盘(17)和第二旋转盘(28)之间安装有外筒(27)，所述外筒(27)下端左侧安装有第一电机(9)，第一电机(9)上端安装有主动带轮(10)，主动带轮(10)右端通过皮带(8)连接有从动带轮(6)，从动带轮(6)上端安装有主轴(4)，主轴(4)上端安装有内筒(31)，所述主轴(4)内部安装有副轴(24)。
2.根据权利要求1所述的一种滚筒离心式污泥脱水环保处理装置，其特征在于，所述副轴(24)上端穿过内筒(31)底端连接有多个搅拌叶(25)，副轴(24)下端穿过从动带轮(6)中部连接有第二电机(7)，第二电机(7)固定于外筒(27)底端中部。
3.根据权利要求1所述的一种滚筒离心式污泥脱水环保处理装置，其特征在于，所述外筒(27)下端左侧连接有排污管(3)，外筒(27)下端右侧连接有清水管(34)，清水管(34)另一端连接有引水泵(36)，引水泵(36)右端中部连接有进水管(5)。
4.根据权利要求1所述的一种滚筒离心式污泥脱水环保处理装置，其特征在于，所述固定底板(1)与第一支撑架(11)和第二支撑架(32)底端均连接有加强筋板(2)。
5.根据权利要求1所述的一种滚筒离心式污泥脱水环保处理装置，其特征在于，所述内筒(31)外侧均匀设有脱水孔(33)。
6.根据权利要求1所述的一种滚筒离心式污泥脱水环保处理装置，其特征在于，所述从动带轮(6)和主轴(4)中部均设有与副轴(24)相互配合的通孔(41)。
7.根据权利要求1所述的一种滚筒离心式污泥脱水环保处理装置，其特征在于，所述驱动电机(14)为双转向步进电机。
说明书
一种滚筒离心式污泥脱水环保处理装置
技术领域
本发明涉及环保设备技术领域，具体是一种滚筒离心式污泥脱水环保处理装置。
背景技术
污泥是污水处理后的产物，是一种由有机残片、细菌菌体、无机颗粒、胶体污泥 等组成的极其复杂的非均质体。污泥的主要特性是含水率高(可高达99%以上)，有机物含量高，容易腐化发臭，并且颗粒较细，比重较小，呈胶状液态。它是介于液体和固体之间的浓稠物，可以用泵运输，但它很难通过沉降进行固液分离。污泥通常指用物理法、化学法、物理化学法和生物法等处理废水时产生的沉淀污泥物、颗粒物和漂浮物。污泥一般指介于液体和固体之间的浓稠物，可以用泵输送，但它很难通过沉降进行固液分离。悬浮物浓度一般在1%～10%，低于此浓度常常称为泥浆。由于污泥的来源及水处理方法不同，产生的污泥性质不一，污泥的种类很多，分类比较复杂。
污泥是污水处理厂以及污水站污水处理后的必然产物，未经过很好处理处置的污泥进入环境后，将会直接给水体和大气带来二次污染，对生态环境和人类的活动也将构成了严重的威胁，因此，污泥在处理上是非常慎重的，污泥在处理上可分为污泥脱水工艺与污泥干化工艺两种，污泥脱水工艺中使用到的器械为污泥脱水机。目前市场上使用较多的污泥脱水机为叠螺式污泥脱水机，但是叠螺式污泥脱水机在使用时容易造成污泥堵塞滤网的现象，大大降低了脱水的效率，同时这类污泥脱水装置在污泥脱水之后，难以将脱水后的污泥进行取出回收，严重影响后期污泥处理质量，实用性不强。
发明内容
本发明的目的在于提供一种滚筒离心式污泥脱水环保处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种滚筒离心式污泥脱水环保处理装置，包括固定底板，所述固定底板上端左侧安装有第一支撑架，第一支撑架上端安装有导向座，导向座中部安装有主动轴，主动轴左端连接有减速器，减速器左端连接有驱动电机，所述主动轴右端安装有第一旋转盘，所述固定底板上端右侧安装有第二支撑架，第二支撑架顶端安装有固定块，固定块中部铰接有转动杆，转动杆右端安装有连接块，第二支撑架中部通过轴承安装有从动轴，从动轴右端中部安装有旋转轮，所述从动轴左端安装有第二旋转盘，所述第一旋转盘和第二旋转盘之间安装有外筒，所述外筒下端左侧安装有第一电机，第一电机上端安装有主动带轮，主动带轮右端通过皮带连接有从动带轮，从动带轮上端安装有主轴，主轴上端安装有内筒，所述主轴内部安装有副轴。
作为本发明进一步的方案：所述第一支撑架左侧上端安装有支撑板，支撑板上端安装有驱动电机和减速器。
作为本发明进一步的方案：所述转动杆左端铰接有固定杆，固定杆下端通过螺纹连接有密封盖。
作为本发明进一步的方案：所述旋转轮与连接块之间连接有拉绳。
作为本发明进一步的方案：所述副轴上端穿过内筒底端连接有多个搅拌叶，副轴下端穿过从动带轮中部连接有第二电机，第二电机固定于外筒底端中部。
作为本发明进一步的方案：所述外筒下端左侧连接有排污管，外筒下端右侧连接有清水管，清水管另一端连接有引水泵，引水泵右端中部连接有进水管。
作为本发明进一步的方案：所述固定底板与第一支撑架和第二支撑架底端均连接有加强筋板。
作为本发明进一步的方案：所述内筒外侧均匀设有脱水孔。
作为本发明进一步的方案：所述从动带轮和主轴中部均设有与副轴相互配合的通孔。
作为本发明再进一步的方案：所述驱动电机为双转向步进电机。
与现有技术相比，本发明的有益效果是：
所述一种滚筒离心式污泥脱水环保处理装置，结构合理，设计新颖，通过设有的外筒和内筒之间的相互配合，利用离心力的作用实现着对污泥的高效脱水，大大增加着污泥的脱水效率，同时通过主动轴和从动轴之间的相互配合，也实现着对脱水后污泥的快速倒出处理，操作简单，可靠性高，满足着大量污泥的环保处理需要，实用性高。
