申请日2017.12.13
公开(公告)日2018.05.04
IPC分类号C02F1/00; B01D29/01; B01D29/66; B01D29/60
摘要
本发明公开了一种印染废水自动化控制过滤装备，包括控制柜和显示屏，所述自动化控制过滤装备包括控制柜，且控制柜中设有显示屏、变频器和PLC控制器，所述显示屏和变频器均与PLC控制器相连接，所述污水池与过滤室之间通过污水泵相通，所述过滤室中设有滤网，所述滤网旁设有鼓风机，所述清洗泵与鼓风机连接有第二电机，所述过滤室与储液室之间通过除屑泵和真空泵相通，所述真空泵连接有第四电机，所述储液室还与供液泵相连。该印染废水自动化控制过滤装备，实现手动和全自动的运行，可以解决控制困难的难题，也使得控制人工方面大大减少，节约了大量的人工成本，还可以显著的提高企业的经济效益和企业的市场竞争力。
权利要求书

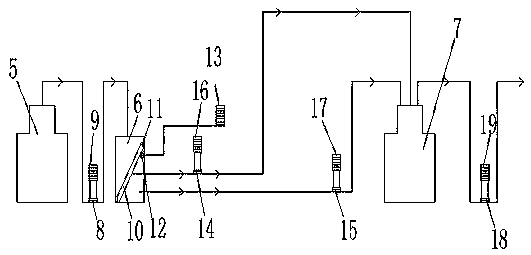

1.一种印染废水自动化控制过滤装备，包括控制柜(1)和显示屏(2)，其特征在于：所述自动化控制过滤装备包括控制柜(1)，且控制柜(1)中设有显示屏(2)、变频器(3)和PLC控制器(4)，所述显示屏(2)和变频器(3)均与PLC控制器(4)相连接，且自动化控制过滤装备还包括污水池(5)、过滤室(6)、储液室(7)，所述污水池(5)与过滤室(6)之间通过污水泵(8)相通，且污水泵(8)连接有第一电机(9)，所述过滤室(6)中设有滤网(10)，且滤网(10)与清洗泵(11)相连，所述滤网(10)旁设有鼓风机(12)，所述清洗泵(11)与鼓风机(12)连接有第二电机(13)，所述过滤室(6)与储液室(7)之间通过除屑泵(14)和真空泵(15)相通，且除屑泵(14)连接有第三电机(16)，所述真空泵(15)连接有第四电机(17)，所述储液室(7)与供液泵(18)相连，且供液泵(18)连接有第五电机(19)。
2.根据权利要求1所述的一种印染废水自动化控制过滤装备，其特征在于：所述控制柜(1)设有热继电器、交流接触器、变频器、低压断路器和操作面板。
3.根据权利要求1所述的一种印染废水自动化控制过滤装备，其特征在于：所述过滤室(6)和所述储液室(7)中均设有液位传感器和压力传感器。
4.根据权利要求1所述的一种印染废水自动化控制过滤装备，其特征在于：所述第一电机(9)、第三电机(16)、第四电机(17)和第五电机(19)为相同规格。
5.根据权利要求1所述的一种印染废水自动化控制过滤装备，其特征在于：所述除屑泵(14)与真空泵(15)管道连接。
说明书
一种印染废水自动化控制过滤装备
技术领域
本发明涉及印刷废水 处理技术领域，具体为一种印染废水自动化控制过滤装备。
背景技术
印染工艺产生的工业废水，水量大、色度高、悬浮物多并含有大量染料与表面活性剂，CODC值高，治理难度很大，采用常规的生化处理，流程很长，占地面积很大基建投资很高，处理费用昂贵，效果也不理想，很难达标排放，中水回用率低。
随着人们生活水平的提高印刷工艺的不断发展，印刷废水的安全排放成为重点，而解决印染废水的第一步就是解决废水中的绒毛等悬浮物，对于废水中的绒毛可用印染废水专用过滤装备来处理，但是这套设备比较复杂，单纯用人工来操做比较困难，所以自动化控制系统在这里就显得比较重要，在原有印染废水自动化控制过滤装备的基础上进行创新设计。
发明内容
本发明的目的在于提供一种印染废水自动化控制过滤装备，以解决上述背景技术中提出解决印染废水的第一步就是解决废水中的绒毛等悬浮物的问题。
为实现上述目的，本发明提供如下技术方案：一种印染废水自动化控制过滤装备，包括控制柜和显示屏，所述自动化控制过滤装备包括控制柜，且控制柜中设有显示屏、变频器和PLC控制器，所述显示屏和变频器均与PLC控制器相连接，且自动化控制过滤装备还包括污水池、过滤室、储液室，所述污水池与过滤室之间通过污水泵相通，且污水泵连接有第一电机，所述过滤室中设有滤网，且滤网与清洗泵相连，所述滤网旁设有鼓风机，所述清洗泵与鼓风机连接有第二电机，所述过滤室与储液室之间通过除屑泵和真空泵相通，且除屑泵连接有第三电机，所述真空泵连接有第四电机，所述储液室还与供液泵相连，且供液泵连接有第五电机。
优选的，所述控制柜设有热继电器、交流接触器、变频器、低压断路器和操作面板。
优选的，所述过滤室和所述储液室中均设有液位传感器和压力传感器。
优选的，所述第一电机、第三电机、第四电机和第五电机为相同规格。
优选的，所述除屑泵与真空泵管道连接。
与现有技术相比，本发明的有益效果是：该印染废水自动化控制过滤装备，本系统由于采用显示屏和PLC控制器，显示屏和控制变压器分别与PLC控制器相连接，PLC和变频器控制五台泵和一台鼓风机，具有参数可调，无水停机、自动控制、循环运行等优点，实现手动和全自动的运行，可以解决控制困难的难题，也使得控制人工方面大大减少，节约了大量的人工成本，还可以显著的提高企业的经济效益和企业的市场竞争力。
