申请日2017.12.13
公开(公告)日2018.04.13
IPC分类号E03F3/04
摘要
本发明公开了一种便于拆卸的污水管道，包括第一管道和第二管道，所述第二管道位于第一管道的右侧，所述第一管道顶部和底部的右侧均固定连接有固定块，所述第一管道的右侧开设有环形卡槽，所述第一管道顶部和底部的右侧并位于固定块的左侧均设置有拉杆，所述拉杆的内侧固定连接有竖杆。本发明通过设置拉杆、竖杆、弹簧和连接块的配合，实现了第一管道和第二管道卡紧固定的效果，设置固定块、环形卡槽、环形套筒、凹槽、连接板、滚子、凸轮槽、凸轮和螺杆的配合，达到了对污水管道便于拆卸的效果，给施工人员带来了便利，使施工人员快速的拆卸污水管道，提高了施工人员的工作效率，从而提高了污水管道的实用性。
权利要求书
1.一种便于拆卸的污水管道，包括第一管道和第二管道，其特征在于：所述第二管道位于第一管道的右侧，所述第一管道顶部和底部的右侧均固定连接有固定块，所述第一管道的右侧开设有环形卡槽，所述第一管道顶部和底部的右侧并位于固定块的左侧均设置有拉杆，所述拉杆的内侧固定连接有竖杆，所述竖杆的表面套设有弹簧，所述竖杆的表面套设有连接块，所述弹簧的一端与拉杆的一侧焊接，所述弹簧的另一端与连接块的一侧焊接，所述竖杆靠近环形卡槽的一侧贯穿环形卡槽并延伸至环形卡槽的内腔，所述第二管道的左侧固定连接有环形套筒，所述环形套筒的顶部和底部均开设有凹槽，所述第二管道的顶部和底部均焊接有连接板，所述连接板远离第二管道的一侧焊接有滚子，所述滚子的表面通过凸轮槽滑动连接有凸轮，所述凸轮的左侧焊接有螺杆，所述螺杆表面的左侧与固定块的内腔螺纹连接。
2.根据权利要求1所述的一种便于拆卸的污水管道，其特征在于：所述环形卡槽内腔的左侧均固定连接有密封垫，所述密封垫的表面设置有密封圈。
3.根据权利要求1所述的一种便于拆卸的污水 管道，其特征在于：所述凸轮的右侧焊接有转板，所述转板为六边形状。
4.根据权利要求1所述的一种便于拆卸的污水管道，其特征在于：所述固定块的内壁均设置有螺纹一，所述螺杆的表面设置有与螺纹一配合使用的螺纹二。
5.根据权利要求1所述的一种便于拆卸的污水管道，其特征在于：所述滚子的表面与凸轮槽的连接处设置有耐磨层。
说明书
一种便于拆卸的污水管道
技术领域
本发明涉及污水管道技术领域，具体为一种便于拆卸的污水管道。
背景技术
排水管道指汇集和排放污水、废水和雨水的管渠及其附属设施所组成的系统，包括干管、支管以及通往处理厂的管道，无论修建在街道上或其它任何地方，只要是起排水作用的管道，都应作为排水管道统计，其中，包括污水管道，污水管道起到排污的作用，目前，现有的污水管道存在不便于拆卸的缺陷，给施工人员带来了不便的影响，降低了施工人员的工作效率，从而降低了污水管道的实用性。
发明内容
本发明的目的在于提供一种便于拆卸的污水管道，具备对污水管道便于拆卸的优点，解决了现有的污水管道存在不便于拆卸的问题。

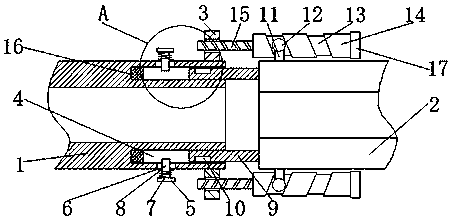

为实现上述目的，本发明提供如下技术方案：一种便于拆卸的污水管道，包括第一管道和第二管道，所述第二管道位于第一管道的右侧，所述第一管道顶部和底部的右侧均固定连接有固定块，所述第一管道的右侧开设有环形卡槽，所述第一管道顶部和底部的右侧并位于固定块的左侧均设置有拉杆，所述拉杆的内侧固定连接有竖杆，所述竖杆的表面套设有弹簧，所述竖杆的表面套设有连接块，所述弹簧的一端与拉杆的一侧焊接，所述弹簧的另一端与连接块的一侧焊接，所述竖杆靠近环形卡槽的一侧贯穿环形卡槽并延伸至环形卡槽的内腔，所述第二管道的左侧固定连接有环形套筒，所述环形套筒的顶部和底部均开设有凹槽，所述第二管道的顶部和底部均焊接有连接板，所述连接板远离第二管道的一侧焊接有滚子，所述滚子的表面通过凸轮槽滑动连接有凸轮，所述凸轮的左侧焊接有螺杆，所述螺杆表面的左侧与固定块的内腔螺纹连接。
优选的，所述环形卡槽内腔的左侧均固定连接有密封垫，所述密封垫的表面设置有密封圈。
优选的，所述凸轮的右侧焊接有转板，所述转板为六边形状。
优选的，所述固定块的内壁均设置有螺纹一，所述螺杆的表面设置有与螺纹一配合使用的螺纹二。
优选的，所述滚子的表面与凸轮槽的连接处设置有耐磨层。
与现有技术相比，本发明的有益效果如下：
1、本发明通过设置拉杆、竖杆、弹簧和连接块的配合，实现了第一管道和第二管道卡紧固定的效果，设置固定块、环形卡槽、环形套筒、凹槽、连接板、滚子、凸轮槽、凸轮和螺杆的配合，达到了对污水管道便于拆卸的效果，解决了现有的污水管道存在不便于拆卸的问题，给施工人员带来了便利，使施工人员快速的拆卸污水管道，提高了施工人员的工作效率，从而提高了污水管道的实用性。
2、本发明通过设置密封垫，保障了第一管道和第二管道连接处的密封性，避免了污水渗漏的情况，通过设置转板的形状为六边形，便于外置扳手对凸轮的转动，提高了施工人员的便利性，通过设置螺纹一和螺纹二，使凸轮的转动带动第二管道的左右移动，使第二管道插入或者离开第一管道，达到了拆卸和安装的便利性，通过设置耐磨层，减少了滚子和凸轮槽之间的摩擦力，从而延长了滚子的使用寿命。
