申请日2017.12.14
公开(公告)日2018.10.02
IPC分类号C02F9/14; C02F1/72; C02F1/467
摘要
本实用新型公开了一种苯系物废水深度生化处理装置，包括电芬顿设备，电芬顿设备包括集水筒、离心筒和用于驱动集水筒旋转的旋转驱动设备，离心筒设置在集水筒内，集水筒底部设置有净水出水管。离心筒包括密封底板、漏水外筒体以及设置在漏水外筒体内的多层漏水内筒体，多层漏水内筒体中盛装有芬顿试剂;漏水外筒体底部、多层漏水内筒体底部与密封底板固定连接，多层漏水筒体中设置有进水管。本装置能够利用芬顿氧化原理，再结合逐层过滤、离心方式，从而提高废水处理精度、反应速度以及过滤效率。
权利要求书
1.一种苯系物废水深度生化处理装置，其特征是：包括电芬顿设备(10)，电芬顿设备(10)包括集水筒(11)、离心筒(12)和用于驱动集水筒(11)旋转的旋转驱动设备，离心筒(12)设置在集水筒(11)内，集水筒(11)底部设置有净水出水管(18);
离心筒(12)包括密封底板(121)、漏水外筒体(122)以及设置在漏水外筒体(122)内的多层漏水内筒体，多层漏水内筒体中盛装有芬顿试剂(123);漏水外筒体(122)底部、多层漏水内筒体底部与密封底板(121)固定连接，多层漏水筒体中设置有进水管(124)。
2.根据权利要求1所述的苯系物废水深度生化处理装置，其特征是：所述的多层漏水内筒体包括2层以上漏水内筒体。
3.根据权利要求2所述的苯系物废水深度生化处理装置，其特征是：所述的多层漏水内筒体包括由内及外逐层分布的第一漏水内筒体(125)、第二漏水内筒体(126)、第三漏水内筒体(127)，进水管(124)设置在第一漏水内筒体(125)内，进水管(124)管身设置有若干出水孔(128)。

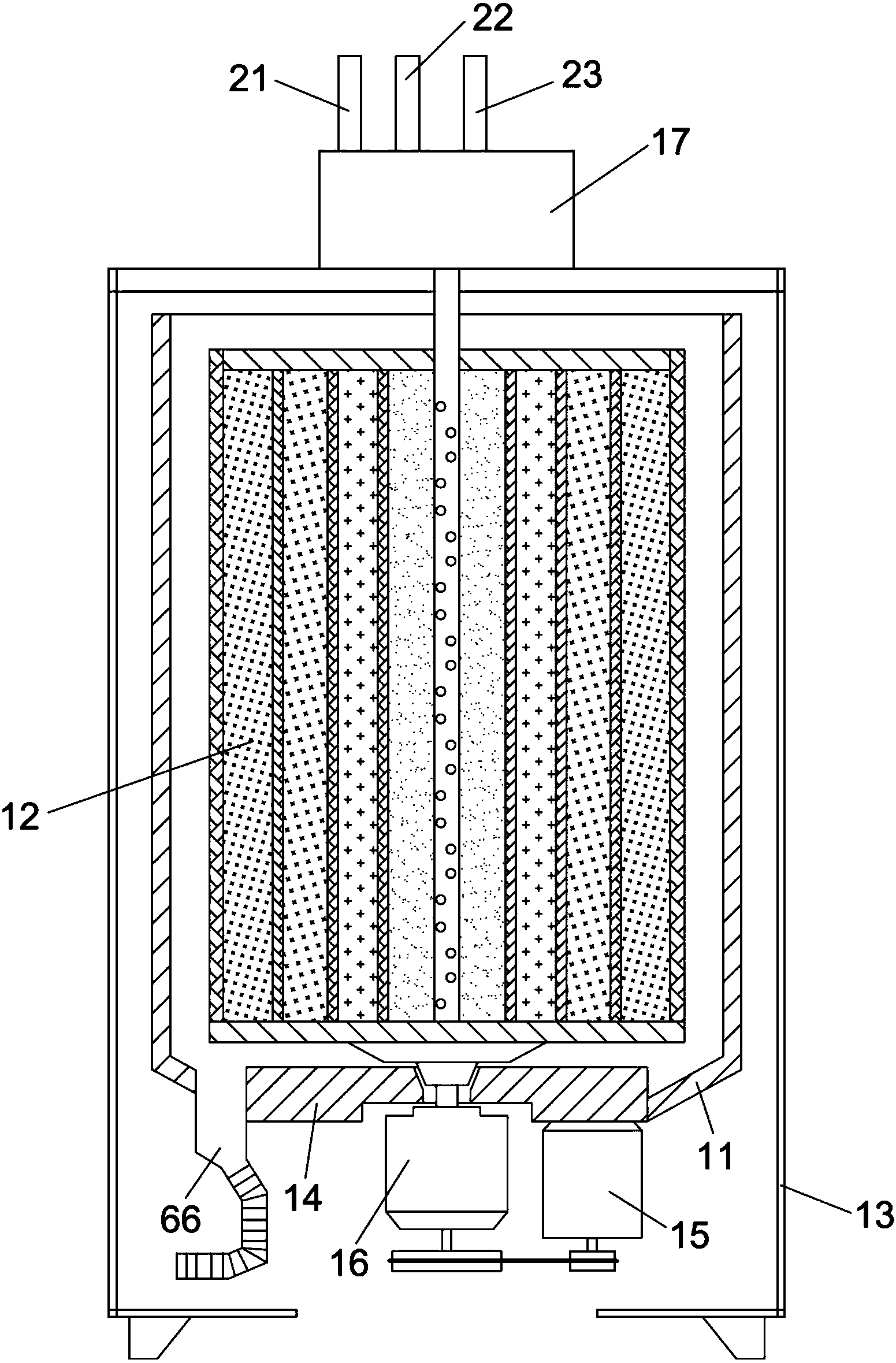

4.根据权利要求1所述的苯系物废水深度生化处理装置，其特征是：所述的芬顿设备还包括外壳体(13)，外壳体(13)内设置有支撑座(14)，支撑座(14)与集水筒(11)固定连接，离心筒(12)设置在支撑座(14)上方，离心筒(12)与支撑座(14)之间设置有转动支撑台，转动支撑台与密封底板(121)固定连接，转动支撑台与支撑座(14)转动连接;旋转驱动设备包括电机(15)和减速机(16)，电机(15)与减速机(16)的输入轴带轮连接，减速机(16)的输出轴与转动支撑台固定连接。
5.根据权利要求4所述的苯系物废水深度生化处理装置，其特征是：所述的漏水外筒体(122)上端覆盖有盖板(129);所述的外壳体(13)顶部固定连接有混合水箱(17)，进水管(124)与混合水箱(17)连接;混合水箱(17)上连接有注水管(21)、双氧水进液管(22)、亚铁盐进料管(23)。
6.根据权利要求5所述的苯系物废水深度生化处理装置，其特征是：所述的底板设置为中部高于圆边缘的圆锥形。
7.根据权利要求1所述的苯系物废水深度生化处理装置，其特征是：还包括调节池(30)、氧化池(40)、水解酸化池(50)、沉淀池(60)和清水池(70);调节池(30)、氧化池(40)、水解酸化池(50)、电芬顿设备(10)、沉淀池(60)、清水池(70)依次管连接。
说明书
一种苯系物废水深度生化处理装置
技术领域
本实用新型属于废水 处理的技术领域，具体地说，涉及一种苯系物废水深度生化处理装置。
背景技术
芬顿氧化是一项有效的氧化水处理工艺，该工艺在污水处理领域有着广泛的应用。其主要原理是，在酸性条件下，利用亚铁作为催化剂，与过氧化氢相互作用时产生的强氧化性羟基来氧化水中的有机物。芬顿氧化具有快速、高效、操作简单灵活、反应条件温和等特点。在废水深度处理领域，主要用于处理生化出水，去除水中残余的难降解有机物，因此，芬顿氧化已成为废水实现达标排放的或者回用的重要方法之一。
现有的芬顿设备的反应效率不足、过滤效率偏低、处理精度不够。
实用新型内容
针对现有技术中上述的不足，本实用新型提供一种苯系物废水深度生化处理装置，本装置能够利用芬顿氧化原理，再结合逐层过滤、离心方式，从而提高废水处理精度、反应速度以及过滤效率。
为了达到上述目的，本实用新型采用的解决方案是：一种苯系物废水深度生化处理装置，包括电芬顿设备，电芬顿设备包括集水筒、离心筒和用于驱动集水筒旋转的旋转驱动设备，离心筒设置在集水筒内，集水筒底部设置有净水出水管。
离心筒包括密封底板、漏水外筒体以及设置在漏水外筒体内的多层漏水内筒体，多层漏水内筒体中盛装有芬顿试剂;漏水外筒体底部、多层漏水内筒体底部与密封底板固定连接，多层漏水筒体中设置有进水管。
进一步地，多层漏水内筒体包括2层以上漏水内筒体。
进一步地，多层漏水内筒体包括由内及外逐层分布的第一漏水内筒体、第二漏水内筒体、第三漏水内筒体，进水管设置在第一漏水内筒体内，进水管管身设置有若干出水孔。
进一步地，芬顿设备还包括外壳体，外壳体内设置有支撑座，支撑座与集水筒固定连接，离心筒设置在支撑座上方，离心筒与支撑座之间设置有转动支撑台，转动支撑台与密封底板固定连接，转动支撑台与支撑座转动连接;旋转驱动设备包括电机和减速机，电机与减速机的输入轴带轮连接，减速机的输出轴与转动支撑台固定连接。
进一步地，漏水外筒体上端覆盖有盖板;外壳体顶部固定连接有混合水箱，进水管与混合水箱连接;混合水箱上连接有注水管、双氧水进液管、亚铁盐进料管。
进一步地，底板设置为中部高于圆边缘的圆锥形。
进一步地，上述的苯系物废水深度生化处理装置还包括调节池、氧化池、水解酸化池、沉淀池和清水池;调节池、氧化池、水解酸化池、电芬顿设备、沉淀池、清水池依次管连接。
本实用新型的有益效果是，进水管上的出水孔有利于将废水均布在多层漏水内筒体内，从而让废水尽量多地接触芬顿试剂，多层漏水内筒体形成多层芬顿试剂，从而有利于氧化处理去除有机污染物;旋转驱动设备带动离心筒旋转，从而将废水从中部外离心筒外甩，通过逐层芬顿试剂后，废水逐层氧化过滤形成被净化水，集水筒收集净化水;调节池、氧化池、水解酸化池辅助电芬顿设备进一步提升深度生化处理效率;清水池收集最终形成的清水。
