申请日2017.12.14
公开(公告)日2018.09.14
IPC分类号C02F1/66; C02F103/18
摘要
本实用新型公开了一种新型锅炉废水加碱装置，包括中和反应缸，所述中和反应缸的顶端外壁固定安装有存放缸，所述存放缸的一侧安装有加料管,所述存放缸的顶端外壁固定安装有第一电机，所述存放缸的顶端内壁转动安装有转动杆，所述转动杆的杆体固定安装有螺旋叶片，所述存放缸的底端固定安装有进料管，所述进料管的一端延伸至中和反应缸的内部，所述螺旋叶片位于进料管内，所述中和反应缸的底端外壁固定安装第二电机，所述中和反应缸的底端内壁安装有搅动杆，所述第二电机的输出轴与搅动杆的一端固定连接。本实用新型设计结构合理，操作简单，通过定量加入碱性物质，提高反应的利用率，保证废水中和更充分。
权利要求书

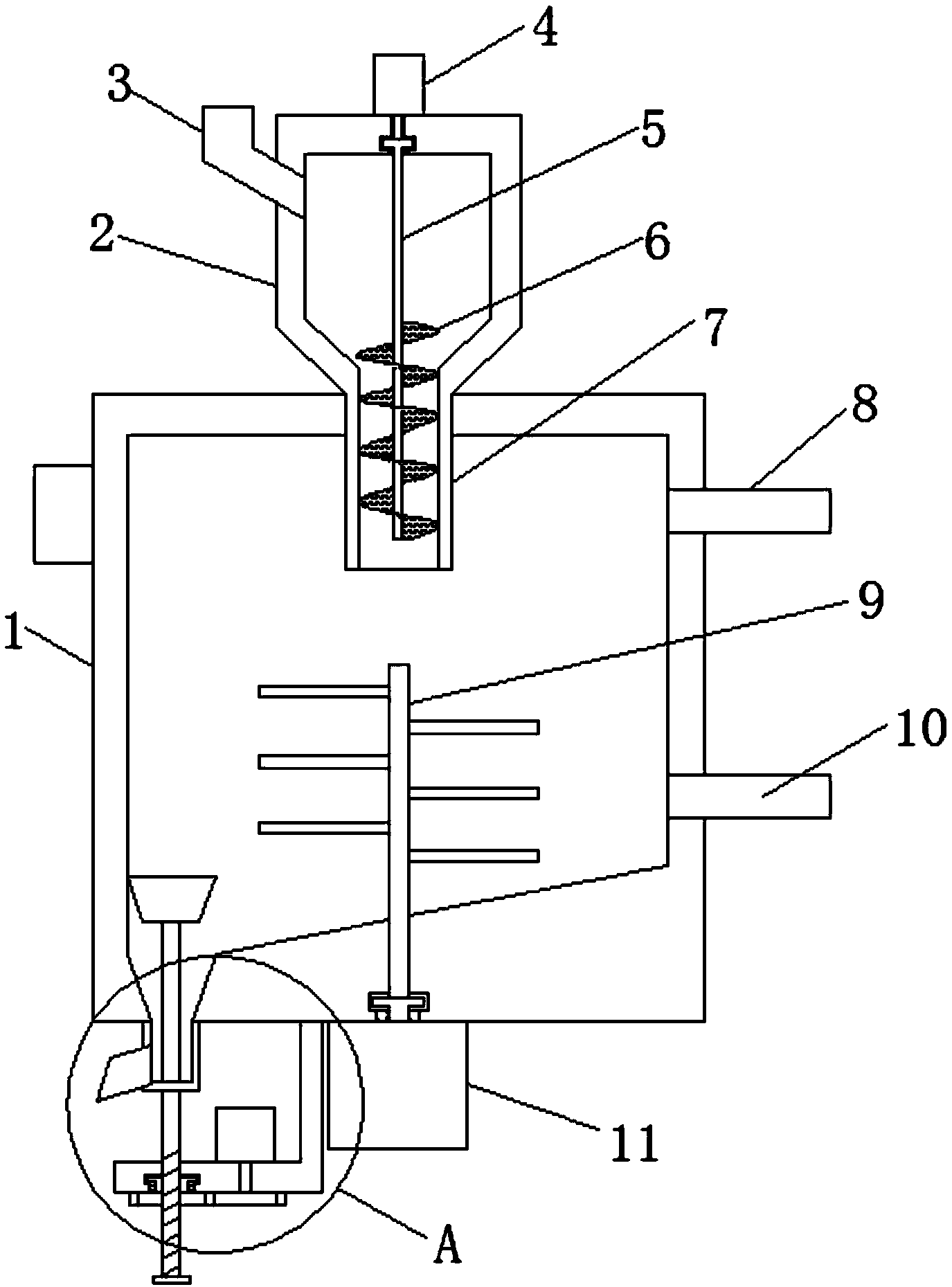

1.一种新型锅炉废水加碱装置，包括中和反应缸(1)，其特征在于，所述中和反应缸(1)的顶端外壁固定安装有存放缸(2)，所述存放缸(2)的一侧安装有加料管(3),所述存放缸(2)的顶端外壁固定安装有第一电机(4)，所述存放缸(2)的顶端内壁转动安装有转动杆(5)，所述转动杆(5)的杆体固定安装有螺旋叶片(6)，所述存放缸(2)的底端固定安装有进料管(7)，所述进料管(7)的一端延伸至中和反应缸(1)的内部，所述螺旋叶片(6)位于进料管(7)内，所述中和反应缸(1)的底端外壁固定安装第二电机(11)，所述中和反应缸(1)的底端内壁安装有搅动杆(9)，所述第二电机(11)的输出轴与搅动杆(9)的一端固定连接，所述中和反应缸(1)的底端外壁固定安装有安装架(14)，所述安装架(14)为倒L字形结构，安装架(14)的水平部位顶端固定安装有第三电机(15)，所述安装架(14)的水平部位底端转动安装有转动轴，所述转动轴的一端固定安装有第一齿轮(17)，第三电机(15)的输出轴穿过安装架(14)的水平部位，且第三电机(15)的输出轴固定安装有第二齿轮(16)，第一齿轮(17)与第二齿轮(16)相啮合，第一齿轮(17)和转动轴开设有相连通的螺纹孔，第一齿轮(17)和转动轴通过螺纹孔连接有螺杆(18)，中和反应缸(1)的底端外壁一侧固定连接有主排污管(13)，所述主排污管(13)的一侧固定连接有副排污管(12)。
2.根据权利要求1所述的一种新型锅炉废水加碱装置，其特征在于，所述螺杆(18)的一端穿过主排污管(13)延伸至中和反应缸(1)的内部，螺杆(18)的一端固定连接有挡块，所述挡块为梯形结构，挡块的顶端一边与中和反应缸(1)的一侧内壁接触。
3.根据权利要求1所述的一种新型锅炉废水加碱装置，其特征在于，所述中和反应缸(1)的底端内壁为倾斜式结构，中和反应缸(1)的底端内壁的一侧开设有凹槽。
4.根据权利要求1所述的一种新型锅炉废水 加碱装置，其特征在于，所述中和反应缸(1)的另一侧安装有进水管(8)和出水管(10)，进水管(8)位于出水管(10)的上方，中和反应缸(1)的一侧外壁安装有PH测量仪，所述PH测量仪型号为PHS-25C。
5.根据权利要求1所述的一种新型锅炉废水加碱装置，其特征在于，所述安装架(14)的水平部位的底端开设有卡槽，所述转动轴的另一端延伸至卡槽内，卡槽的竖直内壁安装有轴承，转动轴通过轴承与安装架(14)的水平部位的底端连接。
说明书
一种新型锅炉废水加碱装置
技术领域
本实用新型涉及锅炉废水处理技术领域，尤其涉及一种新型锅炉废水加碱装置。
背景技术
目前，无论是采用链条炉，还是往复炉的燃煤锅炉，所产生的烟尘(气)，多半都是通过二级水膜除尘塔处理后，烟尘被水冲刷吸附，随废水排往室外，烟气通过烟囱排向大气层。由于燃煤中硫的存在，使废水的酸性很大，对环境尤其土壤造成很大污染，为了中和废水的酸性，需要向废水中投入碱性物质对其中和。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种新型锅炉废水加碱装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种新型锅炉废水加碱装置，包括中和反应缸，所述中和反应缸的顶端外壁固定安装有存放缸，所述存放缸的一侧安装有加料管,所述存放缸的顶端外壁固定安装有第一电机，所述存放缸的顶端内壁转动安装有转动杆，所述转动杆的杆体固定安装有螺旋叶片，所述存放缸的底端固定安装有进料管，所述进料管的一端延伸至中和反应缸的内部，所述螺旋叶片位于进料管内，所述中和反应缸的底端外壁固定安装第二电机，所述中和反应缸的底端内壁安装有搅动杆，所述第二电机的输出轴与搅动杆的一端固定连接，所述中和反应缸的底端外壁固定安装有安装架，所述安装架为倒L字形结构，安装架的水平部位顶端固定安装有第三电机，所述安装架的水平部位底端转动安装有转动轴，所述转动轴的一端固定安装有第一齿轮，第三电机的输出轴穿过安装架的水平部位，且第三电机的输出轴固定安装有第二齿轮，第一齿轮与第二齿轮相啮合，第一齿轮和转动轴开设有相连通的螺纹孔，第一齿轮和转动轴通过螺纹孔连接有螺杆，中和反应缸的底端外壁一侧固定连接有主排污管，所述主排污管的一侧固定连接有副排污管。
优选的，所述螺杆的一端穿过主排污管延伸至中和反应缸的内部，螺杆的一端固定连接有挡块，所述挡块为梯形结构，挡块的顶端一边与中和反应缸的一侧内壁接触。
优选的，所述中和反应缸的底端内壁为倾斜式结构，中和反应缸的底端内壁的一侧开设有凹槽。
优选的，所述中和反应缸的另一侧安装有进水管和出水管，进水管位于出水管的上方，中和反应缸的一侧外壁安装有PH测量仪，所述PH测量仪型号为PHS-25C。
优选的，所述安装架的水平部位的底端开设有卡槽，所述转动轴的另一端延伸至卡槽内，卡槽的竖直内壁安装有轴承，转动轴通过轴承与安装架的水平部位的底端连接。
本实用新型的有益效果是：1、通过设计的存放缸内部结构，实现间歇性向中和反应缸中投入碱性物质，避免一次投入过多，造成材料浪费;
2、中和反应缸底部设计的结构可以自动将底部沉淀的废物排出，方便操作，而且搅动杆可以对中和反应缸内部的中和反应进行搅拌，提高反应速率;
本设计结构合理，操作简单，通过定量加入碱性物质，提高反应的利用率，保证废水中和更充分。
