申请日2017.12.14
公开(公告)日2018.09.18
IPC分类号C02F9/14; C02F103/20
摘要
本实用新型公开了一种奶牛养殖场废水综合处理系统，包括进水设备、机械格栅、固液分离系统、沼气池、调节池、UASB处理系统、微生物强化CASS处理系统、沉淀池、生物氧化塘、消毒装置相连，经消毒装置排出的废水可直接排放或回用;所述固液分离系统会对废水进行固液分离处理，处理后将分离后的废水经污水管排至沼气池，将残渣分离出来进入堆肥池;所述沼气池与UASB处理系统均连接有气体收集装置。本实用新型以强化脱氮微生物为核心技术、“固液分离‑厌氧处理‑好氧处理”为工艺流程、“固体堆肥‑沼气收集‑废水回用”为最终处理目标，可高效处理养殖场废水，处理过程中产生的各种废弃物得到资源化利用，可大大节约成本，具有很好的市场推广价值。
权利要求书

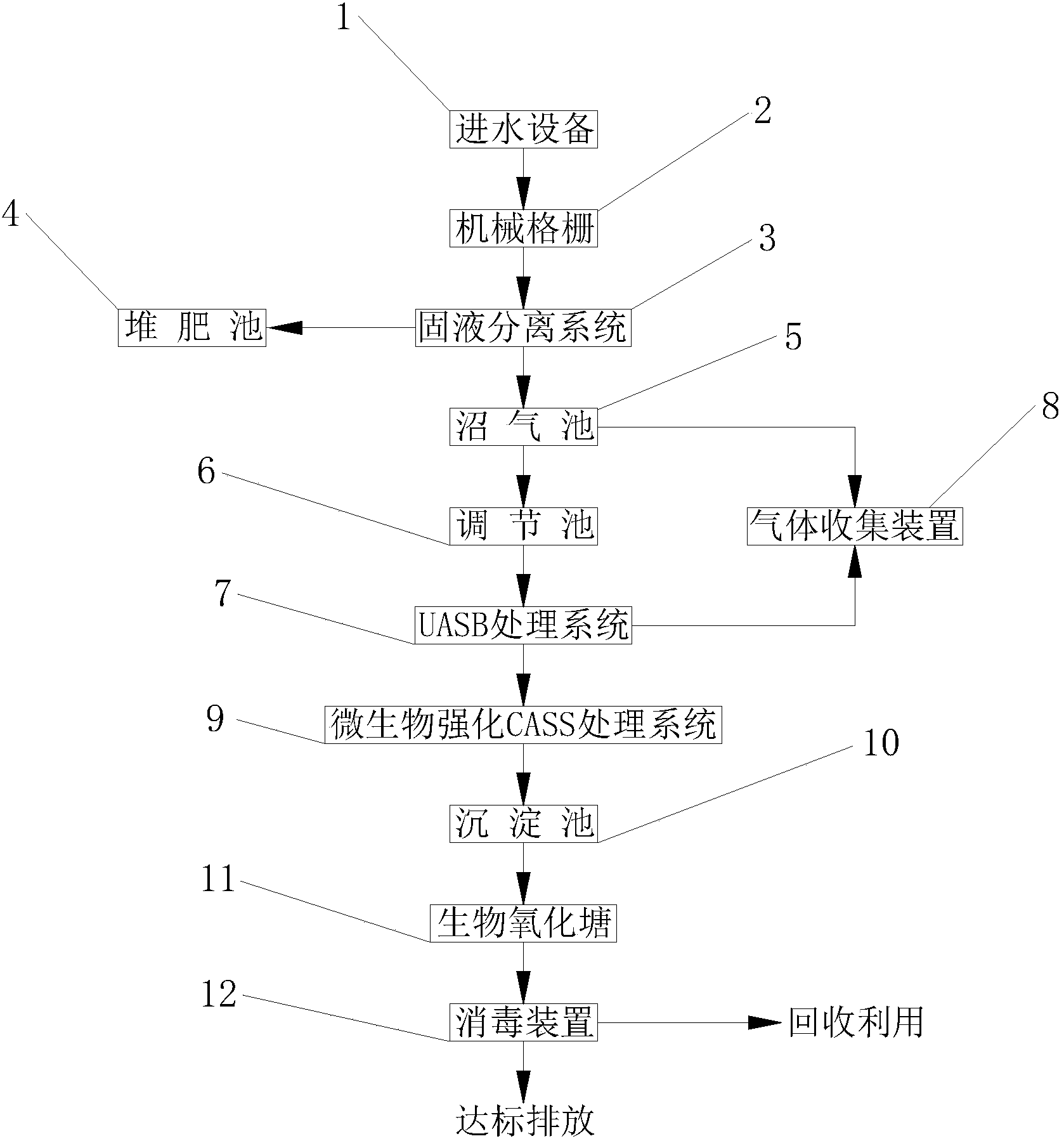

1.一种奶牛养殖场废水综合处理系统，其特征在于：包括进水设备，所述进水设备的出口与机械格栅连接，所述机械格栅的出口与固液分离系统连接，所述固液分离系统出口分别与堆肥池和沼气池连接，所述沼气池的出口与调节池连接，所述调节池的出口与UASB处理系统连接，所述UASB处理系统的出口与微生物强化CASS处理系统连接，所述微生物强化CASS处理系统的出口与沉淀池连接，所述沉淀池的出口与生物氧化塘连接，所述生物氧化塘的出口与消毒装置连接。
2.根据权利要求1所述的一种奶牛养殖场废水综合处理系统，其特征在于：所述固液分离系统由固液分离器和气浮池组成。
3.根据权利要求1所述的一种奶牛养殖场废水 综合处理系统，其特征在于：所述沼气池与UASB处理系统均与气体收集装置相连。
4.根据权利要求1所述的一种奶牛养殖场废水综合处理系统，其特征在于：所述消毒装置为紫外消毒。
说明书
一种奶牛养殖场废水 综合处理系统
技术领域
本实用新型涉及废水处理技术领域，尤其涉及一种奶牛养殖场废水综合处理系统。
背景技术
随着当下对奶制品需求的提升以及对品质的严格，规模化养殖日益成为当下奶牛养殖企业发展的趋势，现阶段奶牛场大量采用水冲粪工艺处理养殖废弃物，由此产生的废水具有明显的三高特征(COD;氨氮;ss)，如未经处理排放必然会影响周围水体环境，同时由于废水中有机物含量过高也会造成臭气熏天的现象，因此对奶牛养殖场废水综合处理很有必要。
目前奶牛养殖场污水处理方法主要有通过沼气池发酵，后经复杂工艺进行处理。申请号为201520426963.8的实用新型中公开了一种养殖场废水处理系统，先通过机械格栅对液体进行分离，经微滤机、调节池、一级UASB反应塔、中间池、二级UASB反应塔、接触氧化池、沉淀池、消毒池依次处理，在处理过程中还会添加消毒药物，处理后的水质能达到《污水综合排放标准》(GB8978-1996)第二类污染物最高允许排放浓度中的I级标准。
采用该工艺污水处理后能达到国家标准，但该工艺较为复杂，且在污水处理过程中还使用了化学药品，处理后的污水中盐离子超标，造成二次污染，同时，奶牛养殖场的废水中的氮含量较高，采用普通的处理方法对废水的脱氮能力有限，且废弃物的综合利用率较低。
实用新型内容
本实用新型旨在至少在一定程度上解决相关技术中的技术问题之一。为此，本实用新型的一个目的在于提出一种奶牛养殖场废水综合处理系统，该工艺全自动设计，可大大节约成本，同时废水处理能力强，处理后的各项指标均达到国家养殖废水水质排放要求，对于沼气及固体废弃物都可以起到合理的利用，适合养殖场废水处理，具有很好的市场推广价值。
根据本实用新型实施例的一种奶牛养殖场废水综合处理系统，包括进水设备，所述进水设备的出口与机械格栅连接，所述机械格栅的出口与固液分离系统连接，所述固液分离系统出口分别与堆肥池和沼气池连接，所述沼气池的出口与调节池连接，所述调节池的出口与UASB处理系统连接，所述UASB处理系统的出口与微生物强化CASS处理系统连接，所述微生物强化CASS处理系统的出口与沉淀池连接，所述沉淀池的出口与生物氧化塘连接，所述生物氧化塘的出口与消毒装置连接。
在本实用新型的一些实施例中，所述固液分离系统由固液分离器和气浮池组成。
在本实用新型的另一些实施例中，所述沼气池与UASB处理系统均与气体收集装置相连。
在本实用新型的另一些实施例中，所述消毒装置为紫外消毒。
本实用新型中的有益效果是：
1.经过沼气池和UASB处理系统处理过后由气体收集装置收集到的沼气可为消毒装置提供能源，大大节约成本。也可以用作照明，做饭，发电等的能量来源。
2.采用特定的微生物菌种对CASS处理系统进行强化，有效的提高了CASS处理系统对废水中纤维素等有机物及氨氮的降解速率，提高了废水处理的效率。
3.经该系统处理过后的废水可以达到直接排放《畜禽养殖业污染物排放标准》(GB18596-2001)中的排放标准，不会对环境造成影响，同时在该系统过程中产生的堆肥经加工后也可以用于农业种植方面，达到资源合理化利用。
