申请日2017.12.13
公开(公告)日2018.04.13
IPC分类号G05B19/048; H04L29/08
摘要
本发明公开基于Arduino控制器的一体化水处理设备远程控制系统，包括：至少一个水处理设备终端，该水处理设备终端包括Arduino控制器、与所述Arduino控制器连接的远程模块以及UPS电源;所述远程模块通过Internet网络与云端数据库无线通讯连接;所述云端数据库无线通讯连接控制终端。本发明可实现通过控制终端对一体化水处理设备远程启停控制、参数设定及状态监控的控制，系统操作稳定性以及可靠性较传统系统明显增加;可解决操作人员必须直接到项目现场对系统操作的麻烦。
权利要求书
1.基于Arduino控制器的一体化水处理设备远程控制系统，其特征在于，包括：
至少一个水处理设备终端，该水处理设备终端包括Arduino控制器、与所述Arduino控制器连接的远程模块以及UPS电源;所述远程模块通过Internet网络与云端数据库无线通讯连接;所述云端数据库无线通讯连接控制终端。
2.如权利要求1所述基于Arduino控制器的一体化水处理设备远程控制系统，其特征在于，所述远程模块采用GPRS远程模块，其通讯口与所述Arduino控制器的485通讯口连接，通讯协议采用Modubus协议。
3.如权利要求1所述基于Arduino控制器的一体化水处理设备远程控制系统，其特征在于，所述UPS电源与Arduino控制器的常闭触点连接。
4.如权利要求1所述基于Arduino控制器的一体化水处理设备远程控制系统，其特征在于，所述控制终端包括智能手机、笔记本电脑、台式电脑、平板电脑。
说明书
基于Arduino控制器的一体化水 处理设备远程控制系统
技术领域
本发明涉及水处理设备控制技术领域，具体涉及基于Arduino控制器的一体化水处理设备远程控制系统。
背景技术
目前分散性点源污水治理项目中，往往需要大量的一体化水处理设备;一体化水处理设备数量大、分散广，且一体化水处理设备放置地点一般在室外场地，设备放置在户外，工作环境复杂，而其控制系统都是集成在设备上，控制系统的启停需要操作人员到达现场，靠近设备操作，启停通过按钮开关控制，无法在远距离关停设备，参数在出厂后不能修改，不具有在现场进行工艺参数修改的功能，无法根据处理量进行调节设备的进出水情况。在恶略天气或者地形复杂情况下，对操作人员到设备附近操作设备会造成很大的困扰。并且控制系统无法监控设备的运行情况，设备故障时，无法及时作出处理。需配备大量的巡查人员进行巡视处理，耗费大量人力，人工费较高，操作实时性也差。
发明内容
本发明的目的是针对现有技术中存在的技术缺陷，而提供基于Arduino控制器的一体化水处理设备远程控制系统。
为实现本发明的目的所采用的技术方案是：

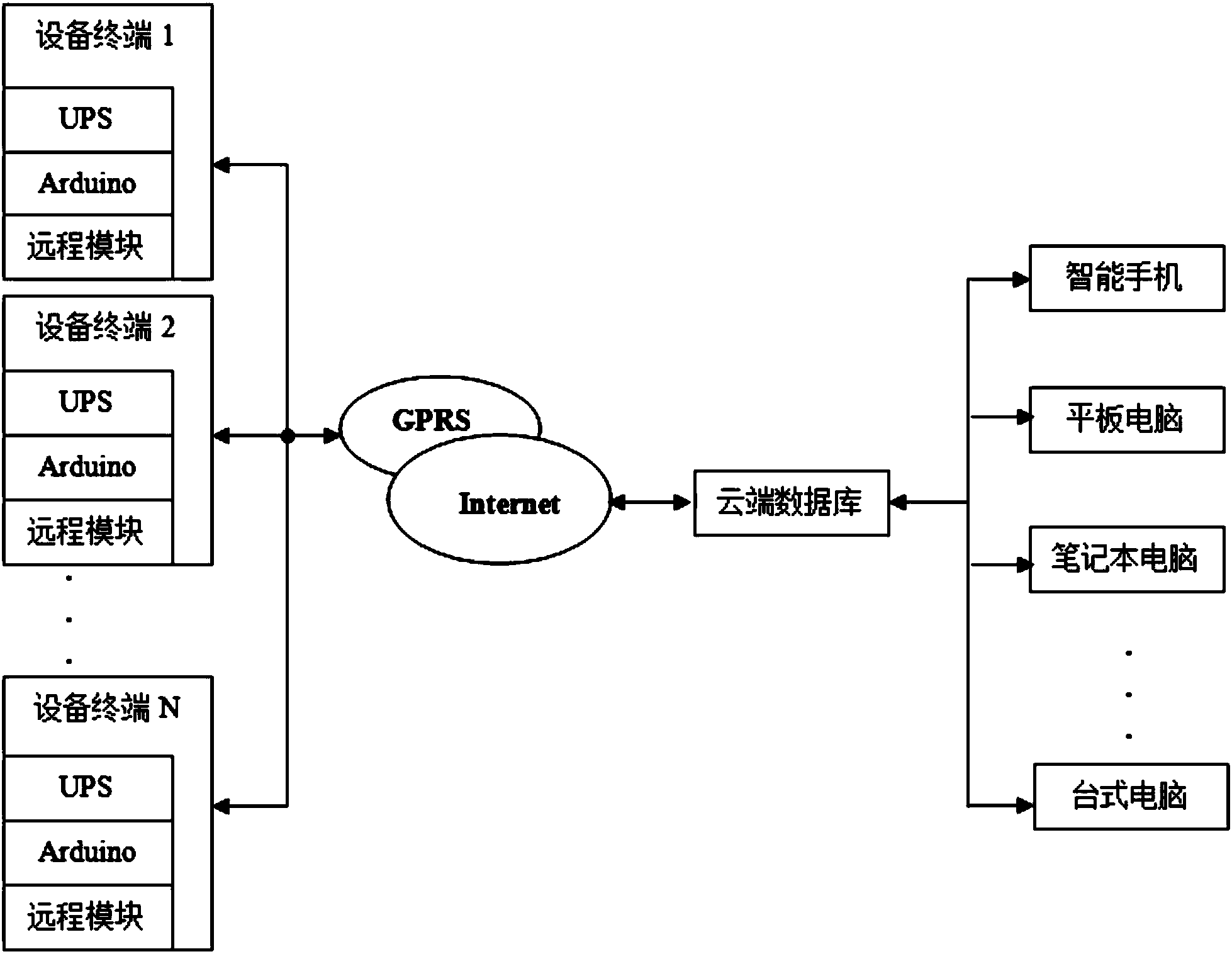

至少一个水处理设备终端，该水处理设备终端包括Arduino控制器、与所述Arduino控制器连接的远程模块以及UPS电源;所述远程模块通过Internet网络与云端数据库无线通讯连接;所述云端数据库无线通讯连接控制终端。
所述远程模块采用GPRS远程模块，其通讯口与所述Arduino控制器的485通讯口连接，通讯协议采用Modubus协议。
所述UPS电源与Arduino控制器的常闭触点连接。
所述控制终端包括智能手机、笔记本电脑、台式电脑、平板电脑。
本发明基于Arduino控制器控制一体化水处理设备，可以实现通过控制终端以无线远程方式对一体化水处理设备进行远程启停控制、参数设定以及状态监控的控制;
通过远程监控，可解决操作人员必须直接到项目现场对系统操作的麻烦，操作比较便捷;
通过设置UPS电源，具有防止断电导致数据丢失以及掉电报警的功能;
本发明采用Arduino作为控制器，相对PLC控制，成本较低，功能也可满足工艺要求，整个系统的操作稳定性以及可靠性较传统系统明显增加。
