申请日2017.12.13
公开(公告)日2018.04.06
IPC分类号C02F9/04
摘要
本发明公开了一种机械加工中用污水处理装置，本发明具有结构合理简单、生产成本低、安装方便，可以有效对污水中的杂质进行去除，污水从污水管进入到搅拌室中，搅拌杆对污水进行搅拌，进入到金属网上，过滤掉大颗粒杂质，然后将污水引入到进水口中，污水从喷嘴喷出，吸附毛吸附污水中的杂质，上过滤网和下过滤网对污水进行再次过滤，气嘴可以对过滤污水后，上过滤网和下过滤网上的杂质进行清理，最后污水进入到中和室中，通过药剂添加口投入中和酸碱度的药剂，对污水的酸碱度进行中和。
权利要求书

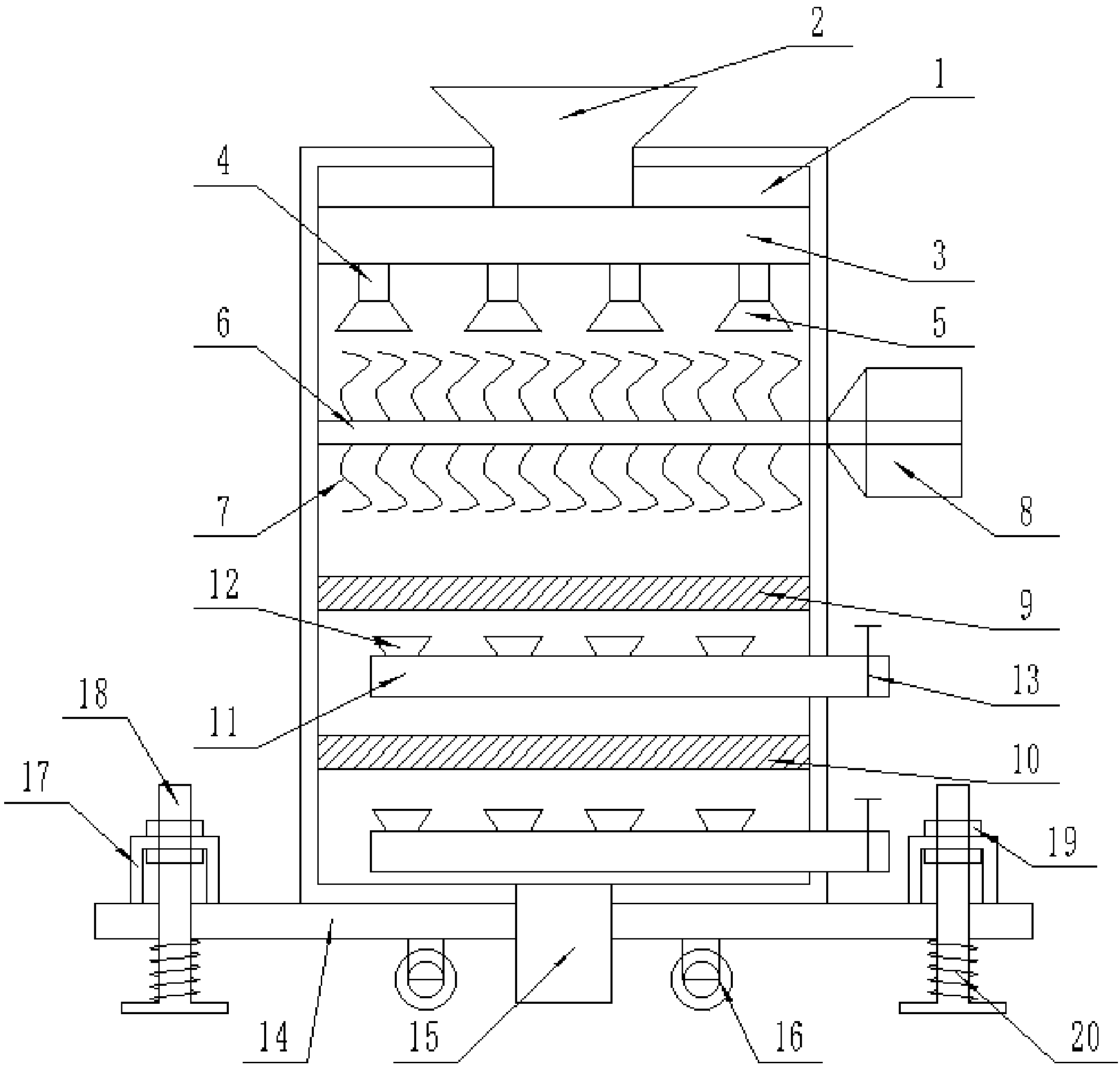

1.一种机械加工中用污水处理装置，其特征在于：包括处理室(1)、进水口(2)、水管(3)、喷管(4)、喷嘴(5)、转轴(6)、吸附毛(7)、驱动电机(8)、上过滤网(9)、下过滤网(10)、气管(11)、气嘴(12)、开关阀(13)、底座(14)、出水口(15)、万向轮(16)、凹字架(17)、T字架(18)、螺母(19)和弹簧(20);
所述处理室(1)的腔室内部上端固定连接有一个水管(3);
所述水管(3)上端固定连通有一个进水口(2);
所述水管(3)下端固定连通有数个喷管(4);
所述喷管(4)的末端上均固定连通有一个喷嘴(5);
所述处理室(1)的腔室内部中端活动连接有一个转轴(6)，所述转轴(6)与水平面相互平行;
所述转轴(6)的外表面上固定连接有数个吸附毛(7);
所述处理室(1)的外侧表面上固定连接有一个驱动电机(8);
所述驱动电机(8)的输出轴与转轴(6)轴连接在一起;
所述转轴(6)的下方设有一个上过滤网(9);
所述上过滤网(9)的的下方设有一个下过滤网(10);
所述上过滤网(9)和下过滤网(10)下方均设有一个气管(11);
所述气管(11)上固定连通有数个气嘴(12);
所述气管(11)的进气端上均设有一个开关阀(13);
所述处理室(1)底端上固定连通有一个出水口(15);
所述处理室(1)固定连接在底座(14)的上表面;
所述底座(14)的下表面设有数个万向轮(16);
所述底座(14)的两端均贯穿连接有一个T字架(18);
所述底座(14)的两侧上端均固定连接有一个凹字架(17);
所述T字架(18)通过螺母(19)连接在凹字架(17)中;
所述T字架(18)的底端外表面上包覆有一个弹簧(20)。
2.根据权利要求1所述的一种机械加工中用污水处理装置，其特征在于：还包括搅拌室(21)、污水管(22)、旋转电机(23)、搅拌杆(24)、通道(25)、预处理室(26)、金属网(27)和斜板(28);
所述搅拌室(21)上设有一个污水 管(22);
所述搅拌室(21)的腔室中设有一个搅拌杆(24);
所述搅拌杆(24)轴连接在旋转电机(23)的输出轴上;
所述搅拌室(21)底端通过通道(25)与预处理室(26)相连通在一起;
所述预处理室(26)的上端固定连接有一个金属网(27);
所述预处理室(26)的底端上固定连接有一个斜板(28)。
3.根据权利要求2所述的一种机械加工中用污水处理装置，其特征在于：还包括中和室(29)、左隔离网(30)、右隔离网(31)和药剂添加口(32);
所述中和室(29)的腔室内部左侧固定连接有一个左隔离网(30);
所述中和室(29)的腔室内部右侧固定连接有一个右隔离网(31);
所述中和室(29)的顶端上固定连通有一个药剂添加口(32)。
4.根据权利要求3所述的一种机械加工中用污水处理装置，其特征在于：所述左隔离网(30)和右隔离网(31)均为金属隔离网。
5.根据权利要求2所述的一种机械加工中用污水处理装置，其特征在于：所述旋转电机(23)为伺服电机或变频电机。
6.根据权利要求1所述的一种机械加工中用污水处理装置，其特征在于：所述万向轮(16)上均设有防滑装置。
7.根据权利要求1所述的一种机械加工中用污水处理装置，其特征在于：所述弹簧(20)为碟形弹簧。
说明书
一种机械加工中用污水处理装置
技术领域：
本发明涉及机械加工技术领域，特别涉及一种机械加工中用污水处理装置。
背景技术：
随着工业的发展，所产生的工业废水量巨大。工业废水是指在工业生产的过程中产生的废水、污水和废液，其中含有随水流失的工业生产用料、中间产物和产品以及生产过程中产生的污染物。由于工业废水中含有大量的不溶于水的颗粒物和溶于水的化学污染物，如果这些工业废水直接排放到外界，势必污染环境，影响人类健康。因此，为了环保要求，工业废水必须经处理后才能排放。
目前，一般通过建设废水处理池对废水进行处理后再排放。现有技术中的废水处理池对于工业废水中的固体颗粒物的通常不作处理，这样一方面会影响废水池的清理，另一方面容易堵塞排水管道。另外，现有技术中的废水处理池对于工业废水的处理效果不理想。
发明内容：
本发明的目的就在于为了解决上述问题，而提供一种机械加工中用污水处理装置。
为了解决上述问题，本发明提供了一种技术方案：一种机械加工中用污水处理装置，包括处理室、进水口、水管、喷管、喷嘴、转轴、吸附毛、驱动电机、上过滤网、下过滤网、气管、气嘴、开关阀、底座、出水口、万向轮、凹字架、T字架、螺母和弹簧;所述处理室的腔室内部上端固定连接有一个水管;所述水管上端固定连通有一个进水口;所述水管下端固定连通有数个喷管;所述喷管的末端上均固定连通有一个喷嘴;所述处理室的腔室内部中端活动连接有一个转轴，所述转轴与水平面相互平行;所述转轴的外表面上固定连接有数个吸附毛;所述处理室的外侧表面上固定连接有一个驱动电机;所述驱动电机的输出轴与转轴轴连接在一起;所述转轴的下方设有一个上过滤网;所述上过滤网的的下方设有一个下过滤网;所述上过滤网和下过滤网下方均设有一个气管;所述气管上固定连通有数个气嘴;所述气管的进气端上均设有一个开关阀;所述处理室底端上固定连通有一个出水口;所述处理室固定连接在底座的上表面;所述底座的下表面设有数个万向轮;所述底座的两端均贯穿连接有一个T字架;所述底座的两侧上端均固定连接有一个凹字架;所述T字架通过螺母连接在凹字架中;所述T字架的底端外表面上包覆有一个弹簧。
作为优选，还包括搅拌室、污水管、旋转电机、搅拌杆、通道、预处理室、金属网和斜板;所述搅拌室上设有一个污水管;所述搅拌室的腔室中设有一个搅拌杆;所述搅拌杆轴连接在旋转电机的输出轴上;所述搅拌室底端通过通道与预处理室相连通在一起;所述预处理室的上端固定连接有一个金属网;所述预处理室的底端上固定连接有一个斜板。
作为优选，还包括中和室、左隔离网、右隔离网和药剂添加口;所述中和室的腔室内部左侧固定连接有一个左隔离网;所述中和室的腔室内部右侧固定连接有一个右隔离网;所述中和室的顶端上固定连通有一个药剂添加口。
作为优选，所述左隔离网和右隔离网均为金属隔离网。
作为优选，所述旋转电机为伺服电机或变频电机。
作为优选，所述万向轮上均设有防滑装置。
作为优选，所述弹簧为碟形弹簧。
本发明的有益效果：本发明具有结构合理简单、生产成本低、安装方便，可以有效对污水中的杂质进行去除，污水从污水管进入到搅拌室中，搅拌杆对污水进行搅拌，进入到金属网上，过滤掉大颗粒杂质，然后将污水引入到进水口中，污水从喷嘴喷出，吸附毛吸附污水中的杂质，上过滤网和下过滤网对污水进行再次过滤，气嘴可以对过滤污水后，上过滤网和下过滤网上的杂质进行清理，最后污水进入到中和室中，通过药剂添加口投入中和酸碱度的药剂，对污水的酸碱度进行中和。
