申请日2017.12.14
公开(公告)日2018.12.21
IPC分类号C02F1/52; C02F1/24
摘要
本实用新型属于水处理技术领域，涉及一种卷包车间白胶废水单独预处理装置。卷包车间白胶废水单独预处理装置，该装置包括集水装置、提升泵和处理水箱;所述的提升泵设置在集水装置内，所述的处理水箱内部设置有混合区和分离区，混合区和分离区由隔离板隔开，提升泵通过进水管连接至混合区，并在混合区设置有加药管和溶气管，所述的分离区上部纵向设置有排渣装置，排渣装置的末端设置有收集槽，收集槽上设置有排渣管，所述的分离区端部设置有排水口。该装置既解决了新厂区排水管道挂壁堵塞的问题，又能够减轻污水 处理站生化系统冲击负荷，提高生化处理效果，加大中水回用比例，减少污染物排放量。
权利要求书

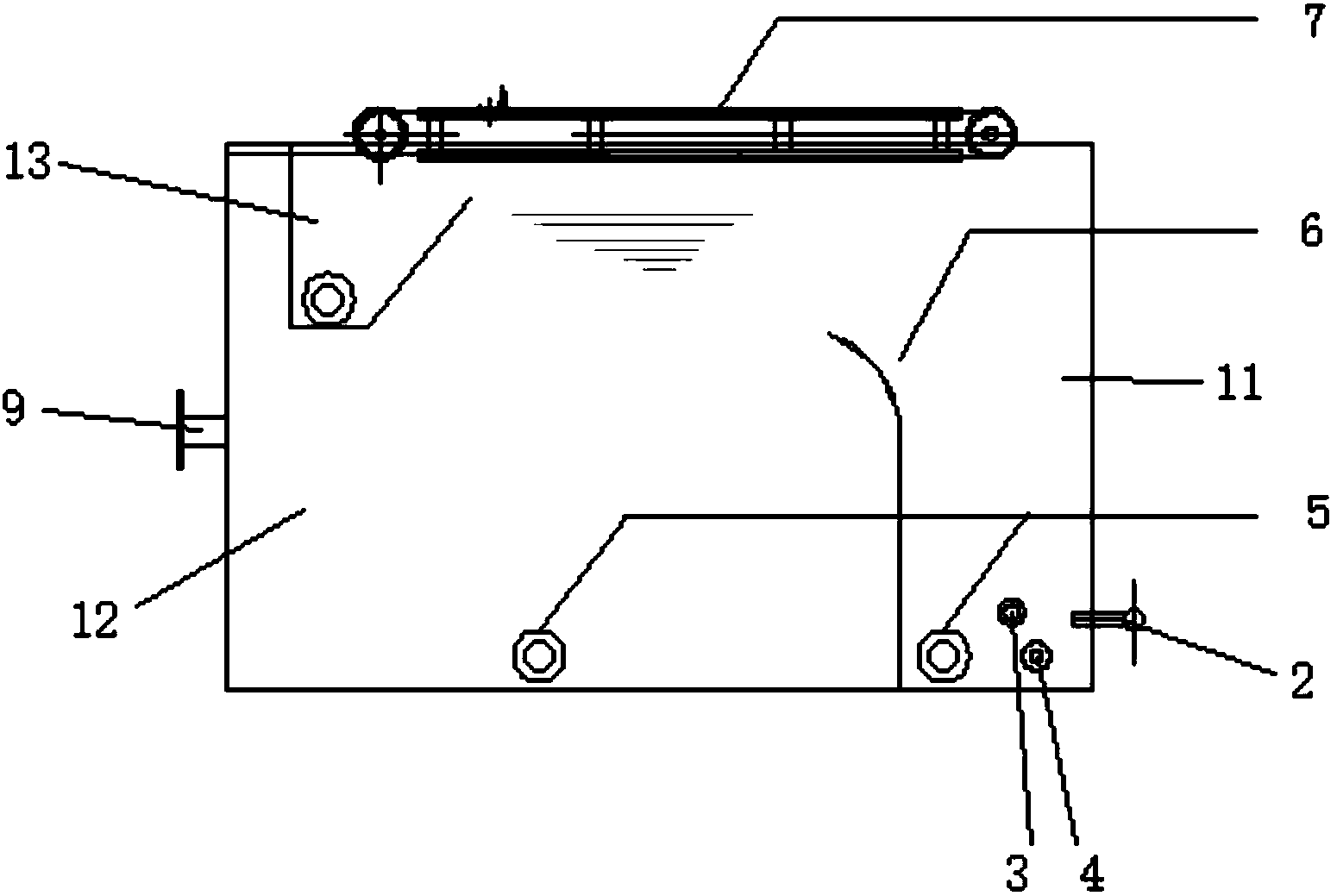

1.卷包车间白胶废水单独预处理装置，其特征在于：该装置包括集水装置(10)、提升泵(1)和处理水箱;所述的提升泵(1)设置在集水装置(10)内，所述的处理水箱内部设置有混合区(11)和分离区(12)，混合区(11)和分离区(12)由隔离板(6)隔开，提升泵(1)通过进水管(2)连接至混合区(11)，并在混合区(11)设置有加药管(3)和溶气管(4)，所述的分离区(12)上部纵向设置有排渣装置(7)，排渣装置(7)的末端设置有收集槽(13)，收集槽(13)上设置有排渣管(8)，所述的分离区(12)端部设置有排水口(9)。
2.根据权利要求1所述的卷包车间白胶废水单独预处理装置，其特征在于：隔离板(6)上部为圆弧状的导流片，圆弧朝向分离区(12)设置。
3.根据权利要求1所述的卷包车间白胶废水单独预处理装置，其特征在于：混合区(11)和分离区(12)底部均设置有放空管(5)。
4.根据权利要求1所述的卷包车间白胶废水单独预处理装置，其特征在于：溶气管(4)为横向设置，在溶气管(4)上设置有多个释放孔。
说明书
卷包车间白胶废水单独预处理装置
技术领域
本实用新型属于水处理技术领域，涉及一种卷包车间白胶废水单独预处理装置。
背景技术
《国民经济和社会发展第十一个五年规划纲要》首次提出了“节能减排”理念，在《国民经济和社会发展第十二个五年规划纲要》里提出：以节能减排为重点，加快构建资源节约、环境友好的生产方式，增强可持续发展能力，提高生态文明水平。在《“十二五”节能减排综合性工作方案》中提出：污水处理形成化学需氧量和氨氮削减能力分别为280万吨和30万吨。
宁波卷烟厂作为宁波市重点企业，历来高度重视节能减排的责任和义务，强调通过循环利用，减少污染物的排放量。卷包车间的白胶废水对我厂污水处理站存在冲击负荷，降低生化处理效果，进而影响我厂中水水质，减少回用水量，同时增加废水排放的化学需氧量和氨氮量。借助厂区搬迁技术改造的契机，开发卷包车间白胶废水单独预处理装置，并对预处理设备的运行参数进行优化，这不仅能解决新厂区排水管道挂壁堵塞的问题，还能够减轻污水处理系统冲击负荷，提高生化处理效果，加大中水回用比例，减少污染物排放量。
发明内容
为了解决卷烟厂卷包车间产生的白胶废水容易使排水管道挂壁堵塞，对污水处理站生化池产生冲击负荷，降低生化处理效果等问题，本实用新型的目的是提出一种卷包车间白胶废水单独预处理装置，该装置既解决了新厂区排水管道挂壁堵塞的问题，又能够减轻污水处理站生化系统冲击负荷，提高生化处理效果，加大中水回用比例，减少污染物排放量。
为了实现上述的目的，本实用新型采用了以下的技术方案：
卷包车间白胶废水单独预处理装置，该装置包括集水装置、提升泵和处理水箱;所述的提升泵设置在集水装置内，所述的处理水箱内部设置有混合区和分离区，混合区和分离区由隔离板隔开，提升泵通过进水管连接至混合区，并在混合区设置有加药管和溶气管，所述的分离区上部纵向设置有排渣装置，排渣装置的末端设置有收集槽，收集槽上设置有排渣管，所述的分离区端部设置有排水口。
作为优选，所述的隔离板上部为圆弧状的导流片，圆弧朝向分离区设置。
作为优选，所述的混合区和分离区底部均设置有放空管。
作为优选，所述的溶气管为横向设置，在溶气管上设置有多个释放孔。
本实用新型配置大容积的蓄水装置，应对卷包车间洗胶废水总量小但集中排放的特性，减小预处理装置的体积;采用溶气式水泵和穿孔布水、加药管道，有效去除白胶废水中的细小颗粒物，解决废水的粘稠性和降低废水的COD。所述的大容积集水装置设置液位传感器，用于控制溶气气浮白胶废水处理装置的启停。卷包车间排放白胶废水极具规律性，最后一班生产结束时清洗胶缸排放，具有总水量小(20T/d)，排放时间短(15-20min)等特点。大容积集水装置的应用可以缩小溶气气浮白胶废水处理装置，降低投资成本。
所述的溶气气浮白胶废水处理装置包括进水系统、溶气加药系统以及排水排渣系统。溶气加药系统采用穿孔管的形式，加药管释放孔数量为溶气管释放孔数量的2倍。同时，溶气管设置在进水管出水口的下方，释放孔开口方向向上，加药管设置在进水管出水口的前方，释放孔开口方向正对进水管出水口，所述设置可以增强水、药、气的混合，提高气浮的效果。装置内部设置隔离板，形成混合区和分离区，隔离板上部设置圆弧状的导流片，利于分离区水流的平稳流动，提高水和浮渣的分离效率。
