申请日2017.12.14
公开(公告)日2018.10.19
IPC分类号C02F1/00; G01N1/08
摘要
本实用新型公开了一种钻心取样用污水收集装置，包括箱体，箱体的顶部安装有箱盖，箱体内水平设置有隔板，隔板的上侧设置有输送泵以及为输送泵供电的电源，输送泵的进口连接有进水管，进水管伸出箱体的外壁，输送泵的出口连接有出水管，出水管伸出隔板，并指向隔板的下方;还包括圈水套，圈水套位于箱体的外侧，圈水套的内径大于钻芯取样机的钻头的外径，圈水套的底部设置有弹性垫圈，圈水套的底侧设置有排污口，排污口内设置有过滤网，排污口与进水管连接。该钻心取样用污水收集装置，操作简单，能够快速的将钻心取样时产生的污水收集起来。
权利要求书

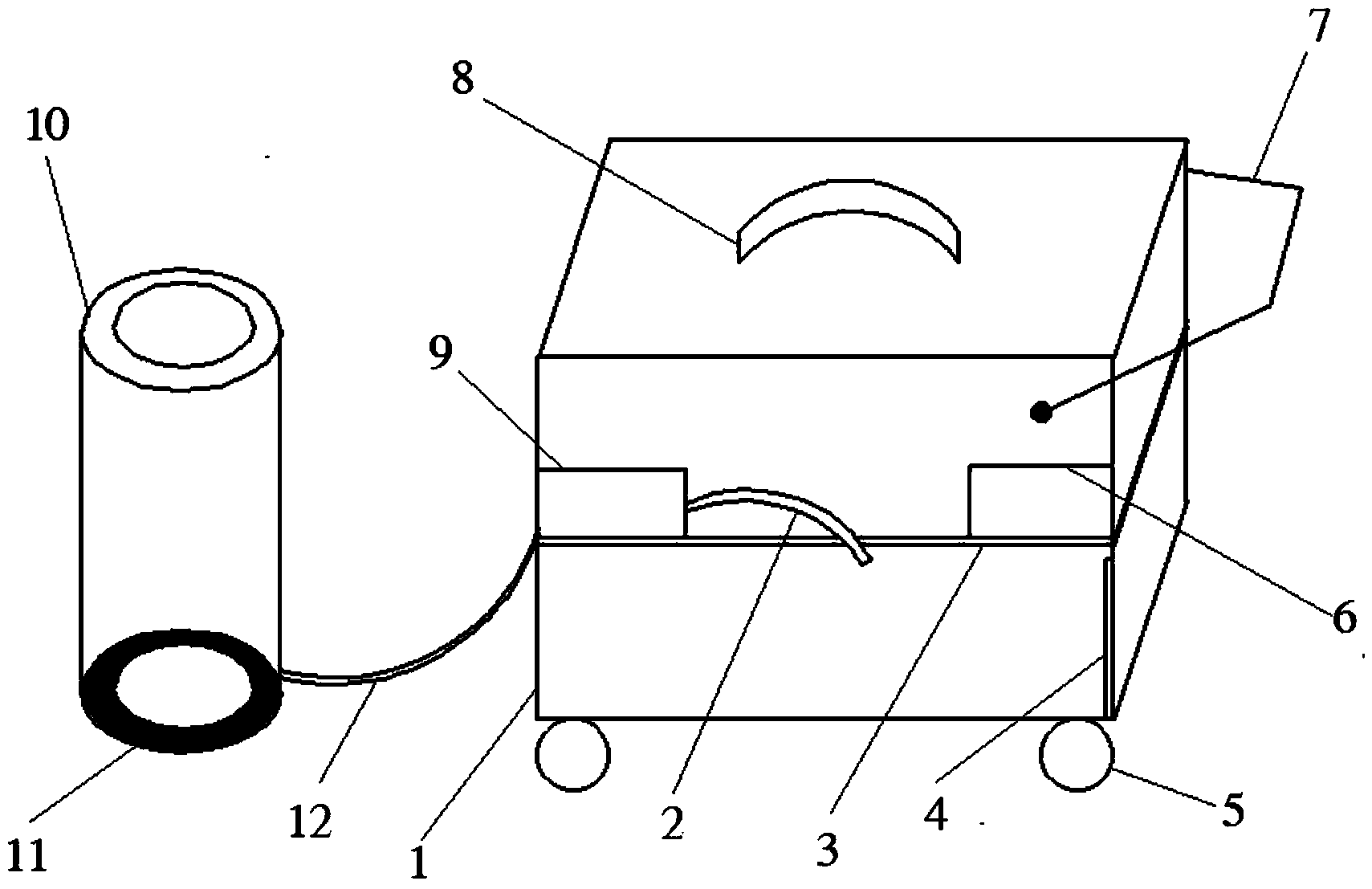

1.一种钻心取样用污水收集装置，其特征在于，包括箱体(1)，所述箱体(1)的顶部安装有箱盖(8)，箱体(1)内水平设置有隔板(3)，所述隔板(3)的上侧设置有输送泵(9)以及为所述输送泵(9)供电的电源，输送泵(9)的进口连接有进水管(12)，所述进水管(12)伸出箱体(1)的外壁，输送泵(9)的出口连接有出水管(2)，所述出水管(2)伸出隔板(3)，并指向隔板(3)的下方;
还包括圈水套(10)，所述圈水套(10)位于所述箱体(1)的外侧，圈水套(10)的内径大于钻芯取样机的钻头的外径，圈水套(10)的底部设置有弹性垫圈(11)，圈水套(10)的底侧设置有排污口，所述排污口内设置有过滤网，排污口与所述进水管(12)连接。
2.根据权利要求1所述的钻心取样用污水收集装置，其特征在于，所述箱体(1)的内壁上安装有液位计(4)，所述液位计(4)位于所述隔板(3)的下方，所述箱体(1)的外壁上设置有与液位计(4)相匹配的液位计显示器(6)，所述液位计显示器(6)位于所述隔板(3)的上方，所述液位计(4)的信号输出端与所述液位计显示器(6)的信号输入端连接。
3.根据权利要求1所述的钻心取样用污水收集装置，其特征在于，所述箱体(1)的形状为四方体，箱体(1)的四个底角处分别安装有一个滚轮(5)。
4.根据权利要求3所述的钻心取样用污水收集装置，其特征在于，所述箱体(1)的外侧壁上设置有推手(7)。
5.根据权利要求1所述的钻心取样用污水 收集装置，其特征在于，所述弹性垫圈(11)的上表面设置有与所述圈水套(10)厚度相匹配的环形槽，所述圈水套(10)的下端抵压在所述环形槽中。
说明书
一种钻心取样用污水收集装置
技术领域
本实用新型属于污水处理设备技术领域，具体涉及一种钻心取样用污水收集装置。
背景技术
进行道路结构的相关实验时，如钻芯取样实验，每一个样本都是通过钻心取样机从道路上钻取获得的，而钻芯取样的过程中需消耗大量水，因此最终会产生大量的污水。
然而，目前用于收集钻芯取样时产生的污水的装置只是一个托盘，每次使用前都需要试验人员对其进行清理，既浪费人力又不方便。另外使用该装置收集污水时，污水容易在路面留下水迹。因此，开发一种专用工具，用于收集钻心取样时产生的污水就显得十分必要了。
实用新型内容
本实用新型的目的是提供一种钻心取样用污水收集装置，解决目前用于收集钻芯取样时产生的污水的装置，存在操作不便、容易在路面上留下水迹的问题。
为了实现上述目的，本实用新型所采用的技术方案是，一种钻心取样用污水收集装置，包括箱体，所述箱体的顶部安装有箱盖，箱体内水平设置有隔板，所述隔板的上侧设置有输送泵以及为所述输送泵供电的电源，输送泵的进口连接有进水管，所述进水管伸出箱体的外壁，输送泵的出口连接有出水管，所述出水管伸出隔板，并指向隔板的下方;还包括圈水套，所述圈水套位于所述箱体的外侧，圈水套的内径大于钻芯取样机的钻头的外径，圈水套的底部设置有弹性垫圈，圈水套的底侧设置有排污口，所述排污口内设置有过滤网，排污口与所述进水管连接。
本实用新型的技术方案，还具有以下特点：
所述箱体的内壁上安装有液位计，所述液位计位于所述隔板的下方，所述箱体的外壁上设置有与液位计相匹配的液位计显示器，所述液位计显示器位于所述隔板的上方，所述液位计的信号输出端与所述液位计显示器的信号输入端连接。
所述箱体的形状为四方体，箱体的四个底角处分别安装有一个滚轮。
所述箱体的外侧壁上设置有推手。
所述弹性垫圈的上表面设置有与所述圈水套厚度相匹配的环形槽，所述圈水套的下端抵压在所述环形槽中。
本实用新型的有益效果是：使用本实用新型的钻心取样用污水收集装置辅助取样时，可将钻芯取样机的钻头可伸入圈水套中钻取试样，在钻心取样过程中产生的污水可通过输送泵收集在箱体内集中处理，不会洒在路面上，该装置操作方便，易于实施，具有较好的市场应用前景。
