申请日2017.12.13
公开(公告)日2018.04.10
IPC分类号C02F1/00
摘要
本发明公开了一种便于安装的污水处理器，包括安装板和机体，所述机体位于安装板的前侧，所述机体的顶部固定连接有卡箱，所述安装板顶部的两侧均固定连接有固定板，所述机体的底部固定板固定连接有卡条，所述安装板表面的底部固定连接有与卡条配合使用的卡块。本发明通过安装板、机体、卡箱、固定板、卡条、卡块、卡槽、滑板、滑柱、弹簧、传动框、传动柱、旋钮、传动轮、转动轴、固定环、安装孔、支撑块和卡销的配合，解决了现有的污水处理器不便于使用者安装的问题，该污水处理器，具备便于使用者安装的优点，当污水处理器损坏时便于使用者更换和检修，增强了该污水处理器的实用性，便于使用者使用。
权利要求书
1.一种便于安装的污水处理器，包括安装板和机体，其特征在于：所述机体位于安装板的前侧，所述机体的顶部固定连接有卡箱，所述安装板顶部的两侧均固定连接有固定板，所述机体的底部固定板固定连接有卡条，所述安装板表面的底部固定连接有与卡条配合使用的卡块，所述卡条的底部延伸至卡块的内腔，所述固定板的内侧开设有卡槽，所述卡箱内腔的两侧均滑动连接有滑板，所述滑板的外侧固定连接有卡销，所述卡销的外侧贯穿卡箱并延伸至卡槽的内部，所述滑板的前侧与后侧均贯穿设置有滑柱，所述滑柱的两侧均与卡箱的内腔固定连接，所述滑柱的表面套接有弹簧，所述弹簧的两侧均与滑板的内侧固定连接，所述滑板的前侧固定连接有传动框，所述卡箱的前侧贯穿设置有传动柱，所述传动柱的前侧固定连接有旋钮，所述传动柱的后侧固定连接有传动轮，所述传动轮背面的两侧均固定连接有与传动框配合使用的转动轴，所述传动轴的后侧延伸至传动框的内部并与传动框的内腔滑动连接。
2.根据权利要求1所述的一种便于安装的污水处理器，其特征在于：所述卡箱内腔的前侧固定连接有固定环，且固定环与传动柱配合使用。
3.根据权利要求1所述的一种便于安装的污水处理器，其特征在于：所述安装板表面的四角均开设有安装孔。
4.根据权利要求1所述的一种便于安装的污水处理器，其特征在于：所述卡箱两侧的均固定连接有与传动轮配合使用的支撑块。
说明书
一种便于安装的污水处理器
技术领域
本发明涉及污水处理器技术领域，具体为一种便于安装的污水处理器。
背景技术
污水处理设备，是一种能有效处理城区的生活污水 ，工业废水等的工业设备，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义。
污水处理器适宜住宅小区、医院疗养院、办公楼、商场、宾馆、饭店、机关、学校、水产加工厂等运用，但是现有的污水处理器不便于使用者安装，当污水处理器损坏时不便于使用者更换和检修，降低了污水处理器的实用性，不便于使用者使用。
发明内容
本发明的目的在于提供一种便于安装的污水处理器，具备便于使用者安装的优点，解决了现有的污水处理器不便于使用者安装的问题。

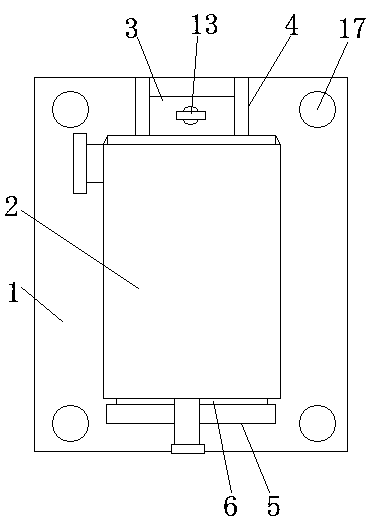

为实现上述目的，本发明提供如下技术方案：一种便于安装的污水处理器，包括安装板和机体，所述机体位于安装板的前侧，所述机体的顶部固定连接有卡箱，所述安装板顶部的两侧均固定连接有固定板，所述机体的底部固定板固定连接有卡条，所述安装板表面的底部固定连接有与卡条配合使用的卡块，所述卡条的底部延伸至卡块的内腔，所述固定板的内侧开设有卡槽，所述卡箱内腔的两侧均滑动连接有滑板，所述滑板的外侧固定连接有卡销，所述卡销的外侧贯穿卡箱并延伸至卡槽的内部，所述滑板的前侧与后侧均贯穿设置有滑柱，所述滑柱的两侧均与卡箱的内腔固定连接，所述滑柱的表面套接有弹簧，所述弹簧的两侧均与滑板的内侧固定连接，所述滑板的前侧固定连接有传动框，所述卡箱的前侧贯穿设置有传动柱，所述传动柱的前侧固定连接有旋钮，所述传动柱的后侧固定连接有传动轮，所述传动轮背面的两侧均固定连接有与传动框配合使用的转动轴，所述传动轴的后侧延伸至传动框的内部并与传动框的内腔滑动连接。
优选的，所述卡箱内腔的前侧固定连接有固定环，且固定环与传动柱配合使用。
优选的，所述安装板表面的四角均开设有安装孔。
优选的，所述卡箱两侧的均固定连接有与传动轮配合使用的支撑块。
与现有技术相比，本发明的有益效果如下：
1、本发明通过安装板、机体、卡箱、固定板、卡条、卡块、卡槽、滑板、滑柱、弹簧、传动框、传动柱、旋钮、传动轮、转动轴、固定环、安装孔、支撑块和卡销的配合，解决了现有的污水处理器不便于使用者安装的问题，该污水处理器，具备便于使用者安装的优点，当污水处理器损坏时便于使用者更换和检修，增强了该污水处理器的实用性，便于使用者使用。
2、本发明通过固定环的设置，能够加强传动柱使用时的稳定性，通过安装孔的开设，能够便于使用者对安装板进行固定，通过支撑块的设置，能够加强传动轮使用时的稳定性。
