申请日2017.12.13
公开(公告)日2018.04.20
IPC分类号C02F9/14
摘要
一种高效低能污水生化处理设备，包括缺氧池、一级好氧池、二级好氧池、沉淀池、污泥池、风机房;所述缺氧池、一级好氧池、二级好氧池、沉淀池、污泥池、风机房按照先后顺序依次设置;所述缺氧池顶部、二级好氧池顶部、污泥池顶部通过风管一连接;所述一级好氧池顶部和二级好氧池顶部通过风管二连接;所述风机房包括风配包、风机，一级好氧池、二级好氧池、风配包通过风管三连接;所述一级好氧池、二级好氧池中设有可提升式管式曝气器，一级好氧池与二级好氧池的连接处设有水管一，二级好氧池与沉淀池的连接处设有水管二;所述沉淀池中设有过滤斜板。
权利要求书

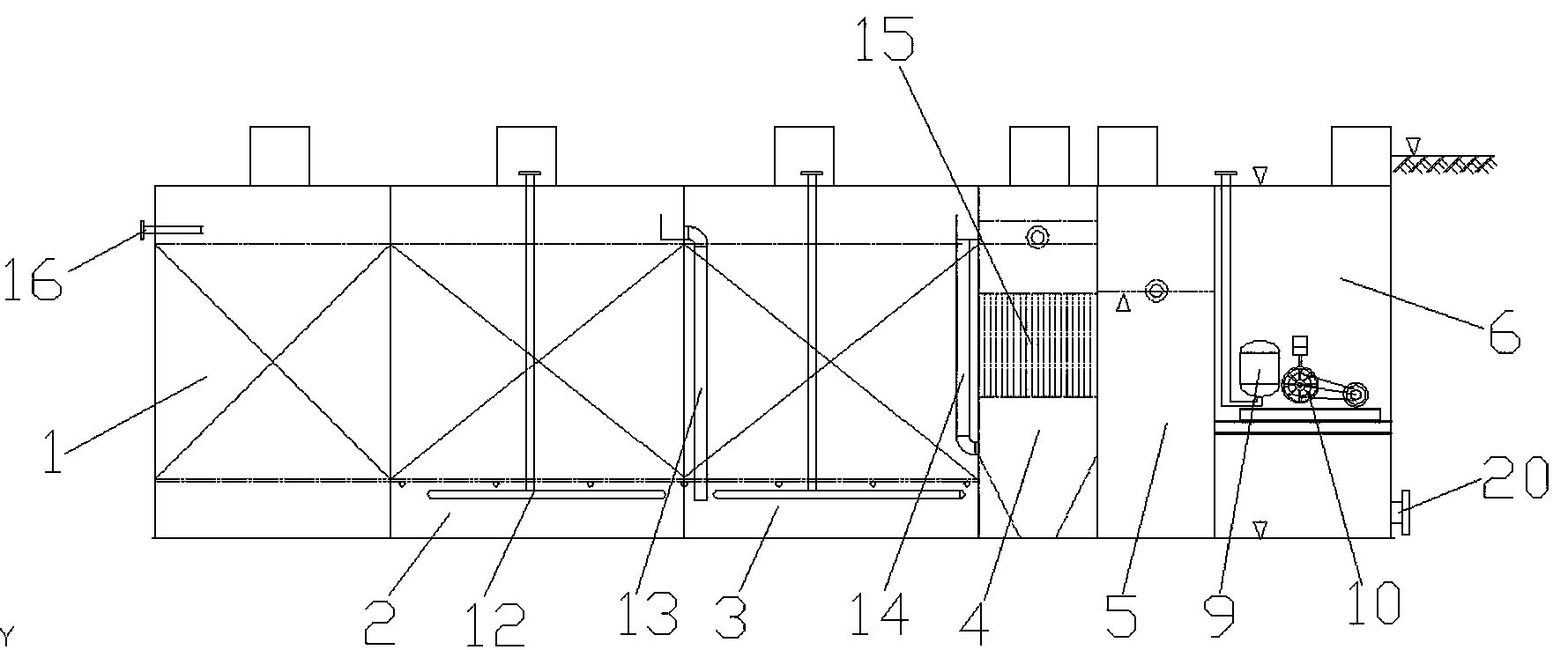

1.一种高效低能污水生化处理设备，其特征在于，包括缺氧池(1)、一级好氧池(2)、二级好氧池(3)、沉淀池(4)、污泥池(5)、风机房(6);所述缺氧池(1)、一级好氧池(2)、二级好氧池(3)、沉淀池(4)、污泥池(5)、风机房(6)按照先后顺序依次设置;所述缺氧池(1)顶部、二级好氧池(3)顶部、污泥池(5)顶部通过风管一(7)连接;所述一级好氧池(2)顶部和二级好氧池(3)顶部通过风管二(8)连接;所述风机房(6)包括风配包(9)、风机(10)，一级好氧池(2)、二级好氧池(3)、风配包(9)通过风管三(11)连接;所述一级好氧池(2)、二级好氧池(3)中设有可提升式管式曝气器(12)，一级好氧池(2)与二级好氧池(3)的连接处设有水管一(13)，二级好氧池(3)与沉淀池(4)的连接处设有水管二(14);所述沉淀池中设有过滤斜板(15)。
2.根据权利要求1所述的一种高效低能污水生化处理设备，其特征在于，所述水管一(13)的上部连接一级好氧池(2)池壁的上部，水管一(13)的下部设置在二级好痒池(3)的下部。
3.根据权利要求1所述的一种高效低能污水生化处理设备，其特征在于，所述水管二(14)的上部设置在二级好氧池(3)的上部，水管二(14)的下部连接沉淀池(4)的下部。
4.根据权利要求1所述的一种高效低能污水生化处理设备，其特征在于，所述缺氧池(1)外侧设有进水口(16)，沉淀池(4)外侧设有出水口(17)，污泥池(5)外侧设有上清液回流口(18)。
5.根据权利要求1所述的一种高效低能污水生化处理设备，其特征在于，所述缺氧池(1)、一级好氧池(2)、二级好氧池(3)、沉淀池(4)、污泥池(5)、风机房(6)顶部均设有人孔(19)。
6.根据权利要求1所述的一种高效低能污水生化处理设备，其特征在于，所述风机房(6)下部设有进气口(20)。
说明书
一种高效低能污水 生化处理设备
技术领域
本发明属于污水处理相关领域，具体涉及一种高效低能污水生化处理设备。
背景技术
随着国家对环境保护的日益重视，生活污水处理要求也越来越高，针对中小型生活污水处理站的排放标准也有所提高，目前常用的二级生化处理工艺和设备很难达到较高的处理标准，而新兴的污水处理工艺技术对于材料的使用和整体设备的管理又有很高的要求，且能耗和材料损耗都偏高。这成了制约我国小型生活污水处理站提质改造的主要因素。另外，国家城镇化的大背景下，新形成许多小人口在1～3万人的小城镇，如果按照常规生活污水处理厂来建设，不仅投资成本高而且建设周期长，成为城镇化的一个制约因素。如何便捷、有效地对这些污水进行处理，是一个亟待解决的问题。
现有污水处理设备基本上都是针对某种污水排放源设计的，适应于该污水处理而不适应于其他污水源。因此，由于不同污水源排力文的污水量不同，单一的污水处理系统不可以适应于各种污水排;改源的污水处理，而预先生产各种不同规格的污水处理系统不仅在设计和生产上需要花费较大，而且对于不同污水的处理工艺可以也会要有不同，这样预先设计和生产好的处理设备的适应性就会出现问题。因此，为实现规模化生产和设计的经济和技术优势，有必要开发适宜于组合成各种不同处理流程和不同处理规模的模块化的同一规格的处理 装置，通过这些标准规格的装置，可以任意组合成不同的处理系统。
发明内容
本发明的目的针对现有技术中的不足，提供一种高效低能污水生化处理设备。
为了实现本发明，采用以下技术方案：一种高效低能污水生化处理设备，包括缺氧池、一级好氧池、二级好氧池、沉淀池、污泥池、风机房;所述缺氧池、一级好氧池、二级好氧池、沉淀池、污泥池、风机房按照先后顺序依次设置;所述缺氧池顶部、二级好氧池顶部、污泥池顶部通过风管一连接;所述一级好氧池顶部和二级好氧池顶部通过风管二连接;所述风机房包括风配包、风机，一级好氧池、二级好氧池、风配包通过风管三连接;所述一级好氧池、二级好氧池中设有可提升式管式曝气器，一级好氧池与二级好氧池的连接处设有水管一，二级好氧池与沉淀池的连接处设有水管二;所述沉淀池中设有过滤斜板。
进一步，所述水管一的上部连接一级好氧池池壁的上部，水管一的下部设置在二级好痒池的下部。
进一步，所述水管二的上部设置在二级好氧池的上部，水管二的下部连接沉淀池的下部。
进一步，所述缺氧池外侧设有进水口，沉淀池外侧设有出水口，污泥池外侧设有上清液回流口。
进一步，所述缺氧池、一级好氧池、二级好氧池、沉淀池、污泥池、风机房顶部均设有人孔。
进一步，所述风机房下部设有进气口。
有益效果：(1)本设发明放弃传统不易维修的底曝模式，采用更为先进的可提升式管式曝气器，曝气效果好，360°出气，无污泥死角，免维护。
(2)采用成熟的回流技术，使污水污染值消除的更加彻底，操作间内设置了降噪设施、除湿设备，保证了设备运行安静，电气设施不受湿度影响寿命。
(3)本发明根据实践经验选用更适合曝气类型、曝气需氧量的微动力无油风机，降低了能耗提高了氧的利用率。
(4)本发明采用较短的生物膜培菌调试周期，能做到投入使用即可达标排放的水准。
(5)本发明的出水各项指标均能达到国家城镇污水综合排放标准一级A标。
