申请日2017.12.13
公开(公告)日2018.05.04
IPC分类号C02F11/12; B01D53/84; B01D53/38
摘要
本发明属于污泥处理技术领域，涉及一种污泥浓缩池臭气收集及处理方法，该污泥浓缩池在圆形浓缩池顶整体浇筑一个高强度污泥池顶板，将电机、减速机等转动设备安装在平台之上，然后依靠一根传动轴带动污泥浓缩池周边的大型刮泥机的传动，污泥浓缩池上设置负压呼吸阀，保证引风机在抽引池内臭气时，外部气体能及时补入池内以保证池体内部的气压平衡，本发明池体整体密封后，将电机、减速机安装在池顶上，为了保证预留设备孔尽可能的小，池体内部的刮泥机、抽风管拆分后再通过预留孔进入池体内部，最后通过拼装成型再进行安装，设备安装完毕后，再将预留的设备孔通过法兰、密封条、密封钢板以及密封螺栓进行密封，保证污泥浓缩池密封的可靠性。
权利要求书
1.一种污泥浓缩池臭气收集及处理方法，其特征在于，包括以下步骤：
A、将含水率大于90%的污泥收集在污泥浓缩池中进行竖流沉淀;
B、将污泥浓缩池上安装高强度污泥池顶板，污泥池顶板与污泥浓缩池通过钢筋混凝土整体浇筑，污泥池顶板中部开设设备安装口，污泥池顶板顶部安装电机和减速机，刮泥机、稳流筒进入浓缩池内部后与电机和减速机的传动轴完成拼装，安装口通过法兰、密封条、密封钢板和密封螺栓进行密封，传动轴缝隙通过软质密封材料进行密封;
C、将污泥浓缩池上开设若干个臭气抽风口，将抽风管插入臭气抽风口，抽风管与污泥浓缩池池体的缝隙通过软质密封材料进行密封，同时，臭气抽风口右侧设置负压呼吸阀，保证池体内部的压力平衡，污泥浓缩池密封后，开启引风机，将污泥浓缩池中的臭气抽吸至除臭装置中进行处理，负压呼吸阀向池体内部进行补风，防止引风机抽真空;
D、除臭装置从上到下依次为喷淋区和填料区，臭气从下到上进入除臭装置中，喷淋区的雾化喷淋对臭气进行湿润，湿润后的臭气进入填料区进行微生物降解，被微生物降解后的臭气从除臭装置排出，同时废液从除臭装置的底部流出进行收集;
E、将污泥浓缩池底部开设一个污泥出口，污泥输送泵通过排泥管将沉积后的污泥输送至指定位置进行压缩脱干处理。
2.如权利要求1所述的污泥浓缩池臭气收集及处理方法，其特征在于，步骤B中高强度污泥池顶板上还开设有设备安装预留孔，方便池内设备进出污泥浓缩池，预留孔可通过高防腐性能的密封钢板和密封条与污泥浓缩池密封。
3.如权利要求2所述的污泥 浓缩池臭气收集及处理方法，其特征在于，步骤B中刮泥机、稳流筒拆分后通过预留孔进入污泥浓缩池内，通过拼装成型的方式与电机和减速机的传动轴进行安装。
4.如权利要求3所述的污泥浓缩池臭气收集及处理方法，其特征在于，步骤C中的抽风管和引风机材质均为耐腐蚀的玻璃钢。
5.如权利要求4所述的污泥浓缩池臭气收集及处理方法，其特征在于，步骤C中的除臭装置采用模块化设计，由不锈钢框架和玻璃钢板材拼装而成。
6.如权利要求5所述的污泥浓缩池臭气收集及处理方法，其特征在于，步骤C中的除臭装置采用PLC控制系统进行控制，控制模式包括手动、自动、远程三种。
7.如权利要求6所述的污泥浓缩池臭气收集及处理方法，其特征在于，步骤D中除臭装置顶部安装有若干喷淋管，喷淋管上安装若干喷头。
说明书
一种污泥浓缩池臭气收集及处理方法
技术领域
本发明属于污泥处理技术领域，涉及一种污泥浓缩池臭气收集及处理方法。
背景技术
在节省能源技术的普及备受期待的今天，就连污水处理这一领域，也渴望能有一种低成本并且从根本上改善的技术出现。这其中的污泥浓缩，作为污泥减量化的技术占据了重要位置，很早之前就已经采用重力浓缩来加以实施。重力浓缩法是一种非常良好的技术，它的维护管理容易、管理成本低，它很好的利用了自然力量来使污泥进行重力沉降。
目前污泥浓缩池在污水处理厂内属于较臭区域，目前已建的污泥浓缩池大多为敞口，污泥浓缩池所产生的臭气也无法有效收集。随着环保要求的日益严格，污泥浓缩池区域内臭气的有效收集及处理势在必行。
发明内容
有鉴于此，本发明为了解决污泥浓缩池区域内臭气没有有效收集以及处理的问题，提供一种污泥浓缩池臭气收集及处理方法。
为达到上述目的，本发明提供一种污泥浓缩池臭气收集及处理方法，包括以下步骤：
A、将含水率大于90%的污泥收集在污泥浓缩池中进行竖流沉淀;

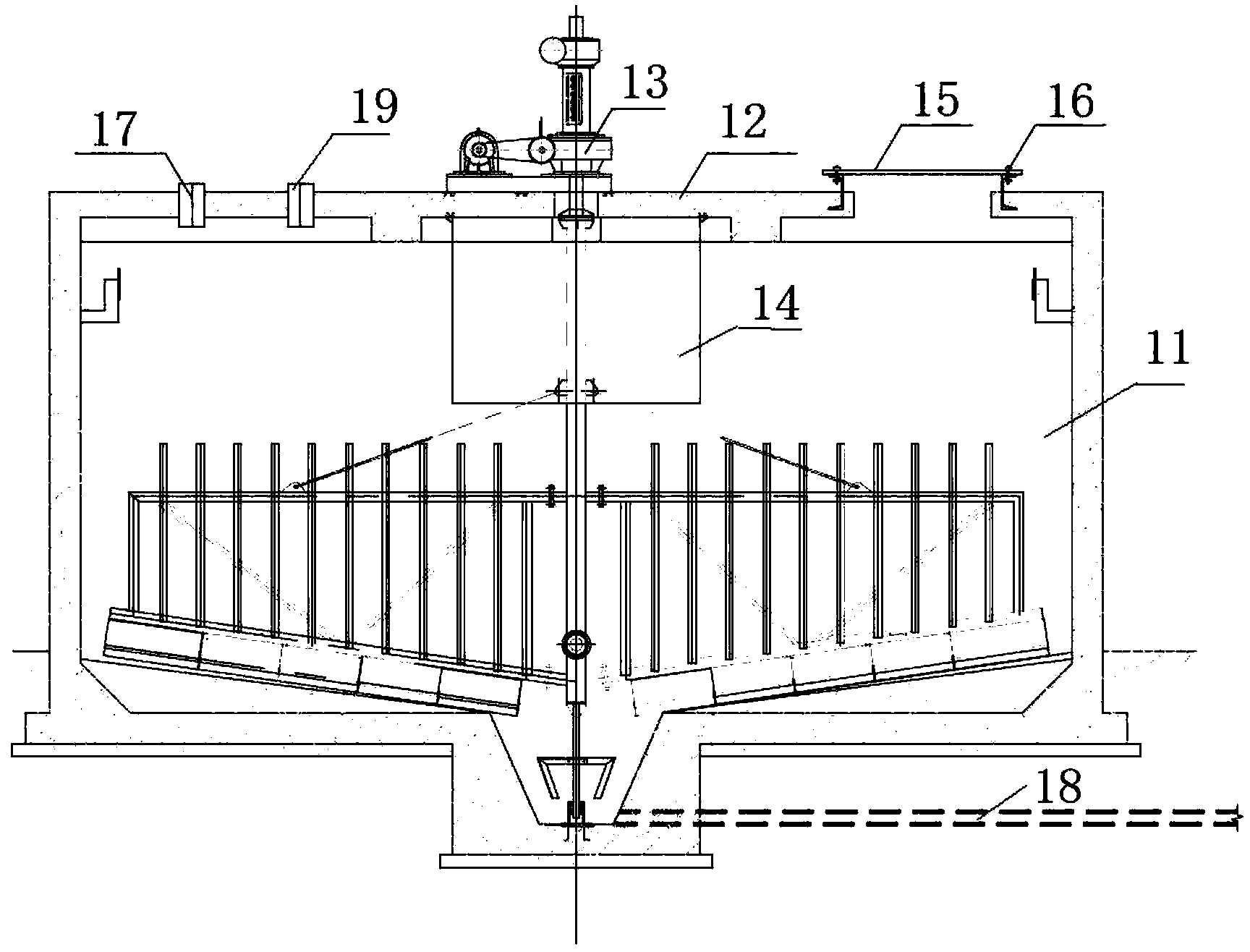

B、将污泥浓缩池上安装高强度污泥池顶板，污泥池顶板与污泥浓缩池通过钢筋混凝土整体浇筑，污泥池顶板中部开设设备安装口，污泥池顶板顶部安装电机和减速机，刮泥机、稳流筒进入浓缩池内部后与电机和减速机的传动轴完成拼装，安装口通过法兰、密封条、密封钢板和密封螺栓进行密封，传动轴缝隙通过软质密封材料进行密封;
C、将污泥浓缩池上开设若干个臭气抽风口，将抽风管插入臭气抽风口，抽风管与污泥浓缩池池体的缝隙通过软质密封材料进行密封，同时，臭气抽风口右侧设置一个负压呼吸阀，保证池体内部的压力平衡，污泥浓缩池密封后，开启引风机，将污泥浓缩池中的臭气抽吸至除臭装置中进行处理;负压呼吸阀向池体内部进行补风，防止引风机抽真空;
D、除臭装置从上到下依次为喷淋区和填料区，臭气从下到上进入除臭装置中，喷淋区的雾化喷淋对臭气进行湿润，湿润后的臭气进入填料区进行微生物降解，被微生物降解后的臭气从除臭装置排出，同时废液从除臭装置的底部流出进行收集;
E、将污泥浓缩池底部开设一个污泥出口，污泥输送泵通过排泥管将沉积后的污泥输送至指定位置进行压缩脱干处理。
进一步，步骤B中高强度污泥池顶板上还开设有设备安装预留孔，方便池内设备进出污泥浓缩池，预留孔可通过高防腐性能的密封钢板和密封条与污泥浓缩池密封。
进一步，步骤B中刮泥机、稳流筒拆分后通过预留孔进入污泥浓缩池内，通过拼装成型的方式与电机和减速机的传动轴进行安装。
进一步，步骤C中的抽风管和引风机材质均为耐腐蚀的玻璃钢。
进一步，步骤C中的除臭装置采用模块化设计，由不锈钢框架和玻璃钢板材拼装而成。
进一步，步骤C中的除臭装置采用PLC控制系统进行控制，控制模式包括手动、自动、远程三种。
进一步，步骤D中除臭装置顶部安装有若干喷淋管，喷淋管上安装若干喷头。
本发明的有益效果在于：
1、本发明的污泥浓缩池臭气收集及处理方法，在圆形浓缩池顶整体浇筑工作平台(即污泥池顶板)，然后将电机、减速机等转动设备安装在工作平台上，然后依靠一根传动轴带动污泥浓缩池内部的大型刮泥机的传动。本发明池体整体密封后，将电机、减速机安装在池顶上，为了保证预留设备孔尽可能的小，池体内部的刮泥机、稳流筒拆分后再通过预留孔进入池体内部，最后通过拼装成型再进行安装。设备安装完毕后，再将预留的设备孔通过法兰、密封条、密封钢板以及密封螺栓进行密封，保证其密封可靠性。
2、现有技术中的污泥浓缩池敞口布置，臭气四溢，环境较差。部分厂家通过增加钢结构、玻璃钢结构密封，这种密封方式存在抗腐蚀性较差，密封不严实，导致污泥浓缩池密封效果不理想。本发明的污泥浓缩池臭气收集及处理方法，污泥池顶板与污泥浓缩池通过钢筋混凝土整体浇筑，工艺简单且密封可靠，然后再对较小的安装口、臭气抽风口进行密封，大幅度提高了污泥浓缩池的密封性，抗腐蚀性和可靠性，改善污泥浓缩池臭气四溢的现状。
3、本发明的污泥浓缩池臭气收集及处理方法，池体内部臭气在被引风机抽引的同时，池体内部气压迅速降低，此时通过负压呼吸阀向池体内部补风，保证池体内部的气压平衡，保证引风机能将池体内部的气体及时抽引出，防止池体内部堆积恶臭气体;通过新鲜空气的大量补入，既能稀释恶臭气体的浓度，又能将池内极少的可燃气体密度控制在爆燃极限以下，保证池体的运行安全。
4、本发明的污泥浓缩池臭气收集及处理方法，臭气从下到上进入除臭装置中，喷淋区的雾化喷淋对臭气进行湿润，湿润后的臭气进入填料区进行微生物降解，被微生物降解后的臭气从除臭装置排出，同时废液从除臭装置的底部流出进行收集;这种除臭装置占地面积小，通过喷淋少量的营养物质(氮、磷、钾等)，使得微生物对高浓度臭气的去除率较高，设备维护管理简单，对硫化氢的去除率很高，且处理过程中不产生二次污染。
