申请日2017.12.13
公开(公告)日2018.05.18
IPC分类号G01N33/18; G01D21/02; G01N35/00
摘要
本发明属于石化废水监测技术领域，具体涉及一种石化废水在线监测控制成套系统。本发明的系统，包括控制器，还包括以下的结构：定时模块，耦接控制器;检测模块，包括色度传感器、流量传感器、温度传感器、pH传感器，pH传感器与控制器相连接并且给其输送pH值的信号;该系统还包括存储装置，它存储了反映检测模块所检测到的流量、温度、时间、pH参数，存储装置与控制器相连接。本发明实现对石化废水的高效处理，还能够对废水处理过程进行实施监测，并根据监测结果提高废水处理的性能、可靠性、灵活性和运行效率，增大废水处理负荷。
权利要求书
1.一种石化废水在线监测控制成套系统，包括控制器，与控制器耦接的采样单元，还包括以下的结构：
定时模块，耦接控制器，当达到预定的检测时间时，定时模块启动输出检测信号;
检测模块，包括色度传感器，色度传感器检测水样中水质的颜色，且输出采样电压，当采样高于第一基准值时，输出再生信号，当采样低于第二基准值时，输出复位信号;检测模块耦接定时模块，接收到检测信号时;
定时模块接收到复位信号时复位重新计时;
检测模块还包括流量传感器，流量传感器与控制器相连接并且检测水样的流速，将其检测到的流速输送给控制器;
检测模块还包括温度传感器，温度传感器与控制器相连接并且给其输送温度信号;
检测模块还包括pH传感器，pH传感器与控制器相连接并且给其输送pH值的信号;
该系统还包括存储装置，它存储了反映检测模块所检测到的色度、流量、温度、时间、pH参数，存储装置与控制器相连接。
2.根据权利要求1所述一种石化废水在线监测控制成套系统，其特征在于，所述控制器为带有显示屏的控制器。
3.根据权利要求1所述一种石化废水在线监测控制成套系统，其特征在于，石化废水为炼油生产中所产生的废水。
4.根据权利要求1所述一种石化废水在线监测控制成套系统，其特征在于，温度传感器为激光式温度传感器。
5.根据权利要求1所述一种石化废水在线监测控制成套系统，其特征在于，该系统通过网络与多个处理设备和/或分析设备相连接，多个分析设备中的每一个都设有设备监测功能，用于：对不同于该监测设备的另一设备进行监测，并将该监测设备的状态变化通知给不同于所述另一设备的第三设备。
6.根据权利要求1所述一种石化废水在线监测控制成套系统，其特征在于，具有设备监测功能的分析设备，包括：
设备检测单元，识别与网络连接的其它设备;
设备管理创建单元，创建设备管理表，与设备管理表用来识别在所识别出的其它设备中要待监测的设备;
设备管理存储单元，存储所创建的设备管理表;
状态信息检测单元，对关于监测设备的状态信息进行检测;
状态信息发送单元：将监测设备和被监测设备的状态信息发送给第三设备和服务器;
状态信息接收单元：从其它设备接收状态信息。
7.根据权利要求5所述一种石化废水在线监测控制成套系统，其特征在于，废水处理设备为过滤装置、沉淀装置、离心装置、USBR反应器中的任一种。
8.根据权利要求1所述一种石化废水在线监测控制成套系统，其特征在于，采样单元，采用EP1C6Q240C8实现对工频电压频率的测量和A/D转换芯片ADS8505的实时采样控制，完成数据的缓冲、处理、传输。
说明书
石化废水在线监测控制成套系统
技术领域
本发明属于石化废水监测技术领域，具体涉及一种石化废水在线监测控制成套系统。
背景技术
石油化工废水是用炼油生产的副产气体以及石脑油等轻油或重油为原料进行热裂解生产乙烯、丙烯、丁烯等化工原料，进一步反应合成各种有机化学产品，构成石油化工联合企业排出的废水。
对于大型石化工业园区，综合污水处理厂是保证石化综合废水处理达标排放的最后一道屏障.石化废水处理厂二级出水COD浓度普遍高于普通的生活污水处理厂二级出水，然而其生化性较差，BOD5通常在5.0mg·L-1以下，直接采用传统的生化深度处理工艺，如曝气生物滤池等，很难有效大幅度提高出水水质。由于大型工业园区污水处理厂通常注重有机物(COD)的去除而投加氮磷等营养元素调整水质，而实际工艺没有营养物去除单元，导致出水营养元素，尤其是磷的含量超标现象较为常见。
Fenton氧化是一种高级氧化工艺，可通过催化产生的自由基与有机化合物之间的取代、加成、电子转移、断键等形式，将废水中难降解有机物大分子逐步氧化降解成低毒、易降解的小分子物质，甚至彻底矿化为CO2和H2O。同时，Fenton试剂在水解过程中形成的Fe2+、Fe3+络合物能与废水中的胶体颗粒絮凝沉淀，可进一步有效去除废水中的有机物及磷。Fenton氧化工艺具有反应迅速、氧化彻底、所需构筑物简单和占地面积小等特点.近年来，Fenton工艺及类Fenton工艺在印染、造纸等工业废水处理中得到了广泛应用。
关于石化废水的处理工艺，以上的方法使石化废水的处理得到了很好的解决，但是对于石化废水在线监测控制成套系统，披露的鲜见。
CN205501044U公开了一种工业废水在线监测控制成套系统，包括废水处理子系统，还包括设置在控制室内的主服务器、设置在厂区分站中的工业控制计算机、PLC控制器、用于监测废水处理子系统中水质参数的自动监测仪表以及对废水处理子系统中的现场设备执行机构进行调控的控制柜;所述自动监测仪表装设在废水处理子系统中，自动监测仪表的输出端分别与PLC控制器的输入端连接，PLC控制器的连接工业控制计算机，工业控制计算机的输出端通过控制柜分别与废水处理子系统中的现场设备执行机构连接;工业控制计算机与主服务器互联。本实用新型不仅能够实现对工业废水实时高效的处理，还能够对废水处理过程进行实施监测，并根据监测结果优化处理效率。
关于针对石化废水在线监测控制成套系统，鲜有披露。因此，需要针对石化废水设计一套在线监测控制成套系统，以便于对石化废水更好的监测。
发明内容
为了解决上述的技术问题，本发明提供了一种石化废水在线监测控制成套系统。
本发明的石化废水在线监测控制成套系统是通过下述的技术方案来解决以上的技术问题的：

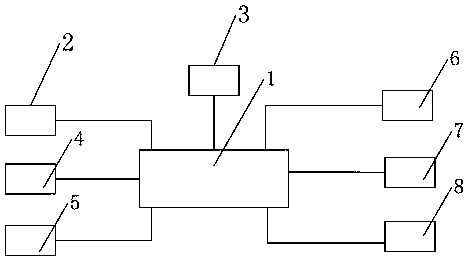

一种石化废水在线监测控制成套系统，包括控制器，还包括以下的结构：
定时模块，耦接控制器，当达到预定的检测时间时，定时模块启动输出检测信号;
检测模块，包括色度传感器，色度传感器检测水样中水质的颜色，且输出采样电压，当采样高于第一基准值时，输出再生信号，当采样低于第二基准值时，输出复位信号;检测模块耦接定时模块，接收到检测信号时;
定时模块接收到复位信号时复位重新计时;
检测模块还包括流量传感器，流量传感器与控制器相连接并且检测水样的流速，将其检测到的流速输送给控制器;
检测模块还包括温度传感器，温度传感器与控制器相连接并且给其输送温度信号;
检测模块还包括pH传感器，pH传感器与控制器相连接并且给其输送pH值的信号;
该系统还包括存储装置，它存储了反映检测模块所检测到的流量、温度、时间、pH参数，存储装置与控制器相连接。
控制器为带有显示屏的控制器。
石化废水为炼油生产中所产生的废水。
温度传感器为激光式温度传感器。
该系统通过网络与多个处理设备和/或分析设备相连接，多个分析设备中的每一个都设有设备监测功能，用于：对不同于该监测设备的另一设备进行监测，并将该监测设备的状态变化通知给不同于所述另一设备的第三设备。
具有设备监测功能的分析设备，包括：
设备检测单元，识别与网络连接的其它设备;
设备管理创建单元，创建设备管理表，与设备管理表用来识别在所识别出的其它设备中要待监测的设备;
设备管理存储单元，存储所创建的设备管理表;
状态信息检测单元，对关于监测设备的状态信息进行检测;
状态信息发送单元：将监测设备和被监测设备的状态信息发送给第三设备和服务器;
状态信息接收单元：从其它设备接收状态信息。
废水处理设备为过滤装置、沉淀装置、离心装置、USBR反应器中的任一种。
采样单元，采用EP1C6Q240C8实现对工频电压频率的测量和A/D转换芯片ADS8505的实时采样控制，完成数据的缓冲、处理、传输。
本发明的有益效果在于，本发明可以使石化废水的采样处理从经验判断或者是采用一系列的工具例如温度计、流量计、色度计、计时器等人工监测转变为自动定量分析方式，将在线传感器、PLC控制应用于采样系统中，而且将采样系统与分析设备或处理设备相连接，由分析设备或处理设备实时的反映其所呈现的数据，以实现对石化废水的高效处理，还能够对废水处理过程进行实施监测，并根据监测结果提高废水处理的性能、可靠性、灵活性和运行效率，增大废水处理负荷，降低废水处理后续的改建、扩建所需的基建费用，降低废水处理运行费用，提高和促进运行人员的工作水平。
