申请日2017.12.11
公开(公告)日2018.08.24
IPC分类号C02F1/40; B01D17/028; B01D17/032; C02F103/30
摘要

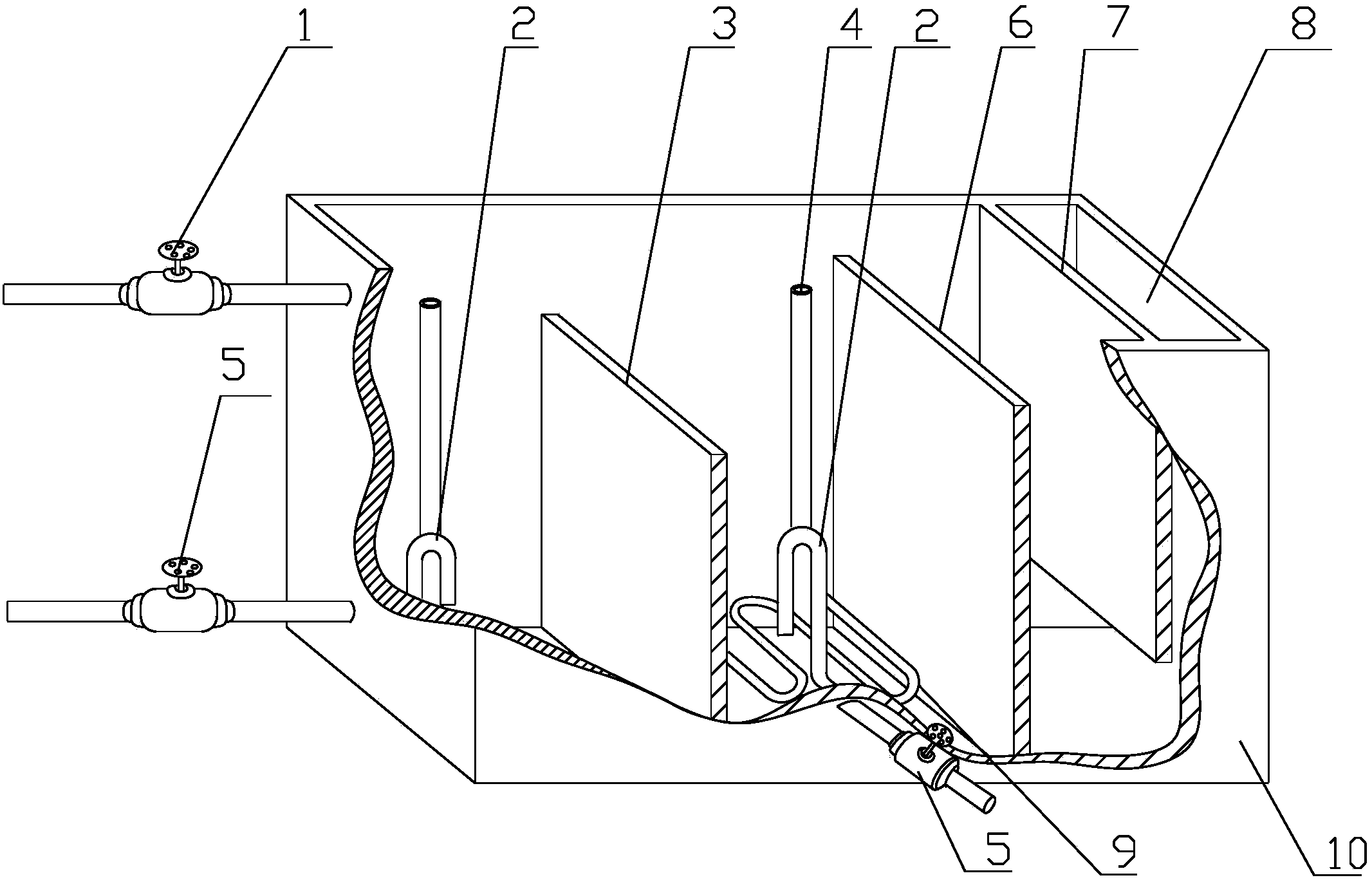

一种工业污水油污分离箱，包括箱体、隔板、溢流堰Ⅰ、溢流堰Ⅱ、通气管、U型反水弯，所述隔板、溢流堰Ⅰ和溢流堰Ⅱ依次设置在箱体中，将箱体分隔成4个蓄流区，述隔板、溢流堰Ⅰ、溢流堰Ⅱ的高度呈阶梯式依次降低，隔板的上端与箱体上端高度相同，隔板下端设有污水流通通道;在溢流堰Ⅰ和溢流堰Ⅱ之间的蓄流区中设有U型反水弯，U型反水弯的开口向下，其一端作为吸水口与蓄流区连通，另一端通向箱体外连接排水阀，在U型反水弯的上端设有通气管;在溢流堰Ⅱ与箱体之间的蓄流区中也设有U型反水弯。本实用新型的有益效果是能够有效的油水分离，实现连续性分离油污，提高工业污水油污分离工作效率，节省人力、运输及排放成本。
权利要求书
1.一种工业污水油污分离箱，其特征在于，包括箱体、隔板、溢流堰Ⅰ、溢流堰Ⅱ、通气管、U型反水弯，所述隔板、溢流堰Ⅰ和溢流堰Ⅱ依次设置在箱体中，将箱体分隔成4个蓄流区，所述隔板、溢流堰Ⅰ、溢流堰Ⅱ的高度呈阶梯式依次降低，隔板的上端与箱体上端高度相同，隔板下端设有污水流通通道;在溢流堰Ⅰ和溢流堰Ⅱ之间的蓄流区中设有U型反水弯，U型反水弯的开口向下，其一端作为吸水口与蓄流区连通，另一端通向箱体外连接排水阀，在U型反水弯的上端设有通气管;在溢流堰Ⅱ与箱体之间的蓄流区中也设有U型反水弯，U型反水弯的开口向下，其一端作为吸水口与蓄流区连通，另一端通向箱体外连接排水阀，在溢流堰Ⅱ与箱体之间的蓄流区的箱体外壁的上部设有排油阀。
2.根据权利要求1所述的一种工业污水油污分离箱，其特征在于，还包括蒸汽伴热管，所述蒸汽伴热管安装在箱体的底部。
说明书
一种工业污水 油污分离箱
技术领域
本实用新型涉及炼钢连铸设备领域中的除油污设备，尤其涉及一种工业污水油污分离箱。
背景技术
钢厂的各类污水都需要净化后环用，故污水亦即浊环水，污水处理系统将浊环水处理成符合再用要求的环水。就沉渣除油来说，主要对象是各种钢材加工过程的浊环水。浊环水经一次处理(用铁皮坑或旋流沉渣井等)后的出水，即需要进一步沉渣除油的二次处理系统给水。
二次给水的性质，因厂因时而异，且少有全面的数据报道。就氧化铁皮渣和油类含量而言，分别在数百和数十mg/L的范围。至于两者的粒度特性，虽对处理方法及效果至关重要，但资料却少，一个主要原因是杂质组成及性质为变数，与循环用水亦即净化后的水质量直接相关。例如，上世纪70年代，前苏联连铸浊环水二次沉淀平流池进水，含渣约250mg/L，油30mg/L，其中小于5μm者约占1/3;热轧的情况相似，但含油中小于1μm者最高竟达36%。随着加工及其污水处理的技术进步，浊环水含杂量特别是其粒度组成，亦相应变好。
据最近报道，氧化铁皮渣的初始成分中，弱磁性的Fe2O3含量仅2%，余为强磁性的FeO及Fe3O4，即使微粒亦易去除;而含油中，在重力场内可浮出者占80%至90%。然而，若污水处理工艺或设备不当，则出水质量差与进水难处理互为因果，微米渣和油将在环水内恶性积累。
与一次处理不同，二次系统所用的设备种类较多，以重力沉渣除油设备较为通用。后者有旋流、竖流、辐流等多种，国内采用较多的是平流池。平流沉淀池内沉落的渣泥，由平移式刮板集中到一端的底锥内，经锥底阀排放;池内水面的浮油，用相应的装置刮出或撇除。
某钢铁公司炼钢部的工业污水除油方法为平流池撇除法除油。具体就是：对于平流池的水面浮油，由撇油带经过撇油机挤压将油水混合物排到油箱内，油水混合比1:15，然后用螺杆泵把油水混合物抽排到储油箱内，沉淀一段时间后，一部分水再排放到水池内。这种方法很难操作，容易把油水混合物再次排放到水池内。剩余油水混合物(1:10)人工装到200公斤铁桶内，定期申请排放，由汽车运到指定地点排放。
实用新型内容
本实用新型的目的是提供一种工业污水油污分离箱，能够有效的油水分离，实现连续性分离油污，提高工业污水油污分离工作效率，通过U型反水弯的设计实现油水分离自动控制，节省人力及排放成本。
为了达到上述目的，本实用新型采用以下技术方案实现：
一种工业污水油污分离箱，包括箱体、隔板、溢流堰Ⅰ、溢流堰Ⅱ、通气管、U型反水弯，所述隔板、溢流堰Ⅰ和溢流堰Ⅱ依次设置在箱体中，将箱体分隔成4个蓄流区，所述隔板、溢流堰Ⅰ、溢流堰Ⅱ的高度呈阶梯式依次降低，隔板的上端与箱体上端高度相同，隔板下端设有污水流通通道;在溢流堰Ⅰ和溢流堰Ⅱ之间的蓄流区中设有U型反水弯，U型反水弯的开口向下，其一端作为吸水口与蓄流区连通，另一端通向箱体外连接排水阀，在U型反水弯的上端设有通气管;在溢流堰Ⅱ与箱体之间的蓄流区中也设有U型反水弯，U型反水弯的开口向下，其一端作为吸水口与蓄流区连通，另一端通向箱体外连接排水阀，在溢流堰Ⅱ与箱体之间的蓄流区的箱体外壁的上部设有排油阀。
还包括蒸汽伴热管，所述蒸汽伴热管安装在箱体的底部。
与现有技术相比，本实用新型的有益效果是：
一种工业污水油污分离箱，能够有效的油水分离，实现连续性分离油污，提高工业污水油污分离工作效率，通过U型反水弯的设计实现油水分离自动控制，节省人力、运输及排放成本。
