申请日2018.11.23
公开(公告)日2019.01.18
IPC分类号C02F11/14
摘要
本发明公开了一种利用污泥脱水设备进行污泥脱水的方法，其中，该污泥脱水设备包括污泥处理箱以及设置于污泥处理箱中的加料腔，所述加料腔中设有污泥承载装置，所述污泥承载装置包括有多个污泥箱，所述加料腔中设有动力切换装置，所述动力装置与所述污泥承载装置配合;本装置机构简单，便于维修，使用简便，可实现将污泥进行装桶，同时对污泥中添加污泥脱水剂，在添加污泥脱水剂时，由于污泥含水量的不同，当水含量越高时，相同流量下达到指定重量时间越长，污泥脱水剂添加量更多，从而实现根据污泥含水量添加相应量的污泥脱水剂，避免污泥脱水剂的浪费，达到利用率最大化，本装置全程自动化，大大提高了处理效率，节省了人力成本。
权利要求书
1.一种利用污泥脱水设备进行污泥脱水的方法，其中，该污泥脱水设备包括污泥处理箱以及设置于污泥处理箱中的加料腔，所述加料腔中设有污泥承载装置，所述污泥承载装置包括有多个污泥箱，所述加料腔中设有动力切换装置，所述动力装置与所述污泥承载装置配合，当污泥承载装置其中之一装满污泥时，通过定位杆的下降使所述动力装置与所述污泥承载装置配合使所述污泥承载装置进行切换继续接收污泥，所述加料腔中设有污泥进料装置，所述污泥进料装置与所述动力切换装置配合，当所述污泥承载装置进行切换时，所述污泥进料装置停止进料，所述加料腔中设有污泥脱水剂添加装置，所述污泥脱水剂添加装置与所述动力切换装置配合，当所述污泥承载装置进行切换时，所述污泥脱水剂添加装置中推料块停止推料，从而停止添加;还包括所述污泥处理箱中设有换桶腔，所述换桶腔中设有料桶更换装置，可将已处理过的所述污泥箱与未装料的所述污泥箱进行更换;该方法的技术特征在于：所述污泥进料装置开始进料，同时所述动力切换装置驱动所述污泥脱水剂添加装置开始推料，当达到指定重量后，所述动力装置与所述污泥承载装置配合使所述污泥承载装置进行切换继续接收污泥，此时，所述污泥脱水剂添加装置停止推料，当切换完成后，继续上述动作，所述料桶更换装置启动将所述污泥箱进行更换。
2.根据权利要求1所述的一种利用污泥脱水设备进行污泥脱水的方法，其中，所述污泥进料装置包括固定设置于所述加料腔顶壁且上端延伸至外界的进料管，所述加料腔中设有固定设置于所述进料管左壁的复位箱，所述复位箱中设有封闭杆复位腔，所述封闭杆复位腔中滑动设有右端延伸至所述进料管中、左端延伸至所述加料腔中的封闭板，所述封闭杆复位腔中设有固定连接于所述封闭板且与所述封闭杆复位腔上下壁滑动配合的复位滑块，所述复位滑块通过封闭杆复位弹簧与所述封闭杆复位腔右壁固定连接;
其特征在于：所述封闭板向左运动时将所述进料管开启，使所述进料管开始放料。
3.根据权利要求1所述的一种利用污泥脱水设备进行污泥脱水的方法，其中，所述污泥脱水剂添加装置包括固定设置于所述加料腔后壁延伸出壁体上端面的推料管，所述推料管中设有前后贯穿的推料腔，所述推料腔顶壁螺纹配合有上端延伸至所述加料腔中的脱水添加剂桶，所述加料腔后壁延伸壁体左端面转动设有推料轴，所述推料轴左端固定设有推料涡轮，所述推料轴上固定设有位于所述推料涡轮右侧的推料转盘，所述推料腔中滑动设有推料块，所述推料块右端面与所述推料转盘前端面铰接有推料铰接杆;其特征在于：所述推料转盘转动通过所述推料铰接杆带动所述推料块将污泥脱水剂向前推动。
4.根据权利要求1所述的一种利用污泥脱水设备进行污泥脱水的方法，其中，所述污泥承载装置包括转动设置于所述加料腔上下壁的转换轴，所述转换轴上固定设有固定块，所述固定块上固定设有左右对称的桶固定板，所述桶固定板中设有上下贯穿的用于放置污泥箱的通孔，所述污泥箱外圆面固定设有限位块，所述污泥箱外圆面固定设有位于所述限位块上侧的转换提板，所述污泥箱中设有向上开口的污泥腔，所述污泥腔中滑动设有承载板，所述承载板下端面固定设有定位杆，所述承载板下端面通过重量感应弹簧与所述污泥腔底壁固定连接，所述污泥腔底壁设有上下贯穿的孔;其特征在于：所述转换轴转动带动所述固定块转动，所述固定块带动所述桶固定板转动，所述桶固定板带动所述污泥箱转动进行接料。
5.根据权利要求1所述的一种利用污泥脱水设备进行污泥脱水的方法，其中，所述动力切换装置包括固定设置于所述转换轴的转换锥齿轮，所述加料腔底壁向上延伸壁体中转动设有配合花键套，所述配合花键套右端固定设有与所述转换锥齿轮啮合的转换配合锥齿轮，所述污泥处理箱中设有位于所述加料腔下侧的复位腔，所述复位腔底壁转动设有上端与所述转换轴下端固定连接的复位轴，所述复位腔底壁转动设有复位配合轴，所述复位配合轴与所述复位轴通过复位皮带轮机构配合，所述复位配合轴上端固定设有复位锥齿轮，所述复位腔后壁转动设有线轮轴，所述线轮轴上固定设有后端与所述复位腔后壁固定连接的扭簧(未图示)，所述线轮轴上固定设有位于所述扭簧(未图示)且与所述复位锥齿轮啮合的复位配合锥齿轮，所述线轮轴上固定设有位于所述复位配合锥齿轮前侧的复位线轮，所述复位线轮上绕设有拉线;还包括设置于所述加料腔与所述复位腔之间壁体的滑槽，所述滑槽中滑动设有上端延伸至所述加料腔、下端延伸至所述复位腔中的滑动杆，所述拉线左端固定连接于所述滑动杆，所述加料腔中设有转动设置于所述滑动杆右端面的花键配合轴，所述花键配合轴右端与所述配合花键套花键配合，所述滑动杆上端固定设有齿条杆，所述齿条杆上端面固定设有轴固定杆，所述轴固定杆上转动设有切换配合齿轮轴，所述切换配合齿轮轴左端固定设有切换配合齿轮，所述切换配合齿轮轴右端通过第二皮带轮机构与所述花键配合轴配合，所述轴固定杆上固定设有位于所述切换配合齿轮轴上侧的传动花键轴，所述加料腔左壁固定设有主电机，所述主电机右端动力连接有右侧与所述传动花键轴花键配合的动力花键套;还包括转动设置于所述加料腔后壁的定位齿轮轴，所述定位齿轮轴上固定设有与所述齿条杆啮合的定位齿轮，所述加料腔后壁转动设有位于所述定位齿轮轴上侧的凸轮轴，所述凸轮轴与所述定位齿轮轴通过第三皮带轮机构配合，所述凸轮轴上固定设有右端与所述封闭板左端相抵的凸轮;还包括转动设置于所述加料腔后壁延伸壁体中的蜗杆，所述蜗杆左端与所述传动花键轴右端花键配合，所述蜗杆右端与所述推料涡轮啮合;其特征在于：所述主电机启动，所述动力花键套通过所述传动花键轴、所述蜗杆带动所述推料涡轮转动，所述推料涡轮带动所述推料轴转动，所述推料轴带动所述推料转盘转动通过所述推料铰接杆带动所述推料块向前循环推动，将污泥脱水剂推入所述污泥腔中，当达到指定重量时，所述定位杆下降将所述齿条杆向左滑动，带动所述定位齿轮转动通过所述第三皮带轮机构带动所述凸轮轴转动，所述凸轮轴带动所述凸轮转动将所述封闭板向右推动将所述进料管封闭，所述传动花键轴与所述蜗杆脱离，停止添加污泥脱水剂，所述切换配合齿轮与所述切换齿轮啮合，所述动力花键套带动所述切换齿轮转动，所述切换齿轮通过所述切换配合齿轮、所述切换配合齿轮轴、所述第二皮带轮机构、所述花键配合轴、所述配合花键套、所述转换配合锥齿轮带动所述转换锥齿轮转动。
6.根据权利要求1所述的一种利用污泥脱水设备进行污泥脱水的方法，其中，所述料桶更换装置包括固定设置于所述换桶腔顶壁的转换电机，所述转换电机动力轴下端固定设有液压缸固定块，所述液压缸固定块中固定设有液压缸，所述液压缸液压缸下端固定设有提桶杆，所述提桶杆左右两侧下端对称设有收线装置，所述收线装置包括固定设有于所述提桶杆前端面的收线电机(未图示)，所述收线电机(未图示)前端动力轴上固定设有提杆复位线轮，所述提杆复位线轮上绕设有复位拉线，所述提桶杆前端面固定设有弹簧固定板，所述提桶杆下端左右对称铰接有提箱杆，所述提箱杆与所述弹簧固定板之间通过提杆复位弹簧固定连接，所述提箱杆相对端面与所述复位拉线固定连接;还包括设置于所述换桶腔右壁且左右贯通的取桶孔，所述换桶腔底壁设有放桶槽;其特征在于：所述液压缸启动，所述提桶杆下降将提箱杆下降至所述转换提板下侧，所述液压缸启动，所述提桶杆上升将所述污泥箱完全抬出，所述转换电机启动带动所述液压缸固定块旋转，完成桶的更换。

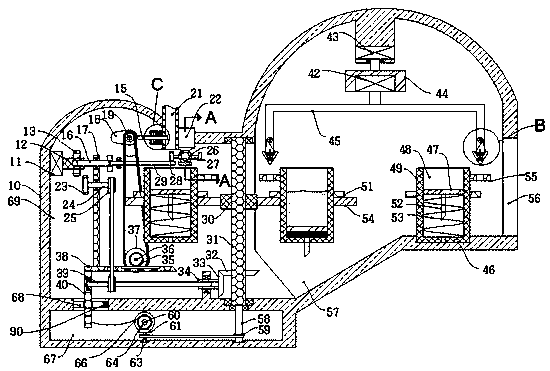

说明书
一种利用污泥脱水设备进行污泥脱水的方法
技术领域
本发明涉及污泥脱水技术领域，具体地说是一种利用污泥脱水设备进行污泥脱水的方法。
背景技术
本发明涉及一种利用污泥脱水设备进行污泥脱水的方法，污泥处理的关键是污泥脱水，这类污泥一般含水高达百分之八十左右，由于污泥是由絮状的胶体集合而成，颗粒很细而且很软，当施加外力时，胶状的微细颗粒就会堵塞形成滤桥，增大了过滤的比阻值，而且由于软颗粒具有一定的压缩性，当外力增加时，颗粒会在过滤介质表面形成一层孔隙非常小的“膜”，从而使水很难通过，脱水也就显得异常困难;单纯使用机械脱水，一般机械挤压方法很难将污泥中的水释出，试验证明，这种现象在污泥含水百分之六十至百分之六十五间尤为严重，如果污泥能脱水至含水率重量比为百分之六十以下，突破了污泥这个“粘胶相区”，污泥就有了较好的分散性，就为污泥的进一步处理或处置创造了好的条件，基于此，脱水剂大量适用于污泥脱水中，但传统中添加污泥脱水剂价格较为昂贵，如能根据不同含水量污泥进行添加则可以达到利用最大化，为此，有必要对现有技术进行进一步的改进。
发明内容
针对上述技术的不足，本发明提出了一种利用污泥脱水设备进行污泥脱水的方法，能够克服上述缺陷。
本发明是一种利用污泥脱水设备进行污泥脱水的方法，其中，该污泥脱水设备包括污泥处理箱以及设置于污泥处理箱中的加料腔，所述加料腔中设有污泥承载装置，所述污泥承载装置包括有多个污泥箱，所述加料腔中设有动力切换装置，所述动力装置与所述污泥承载装置配合，当污泥承载装置其中之一装满污泥时，通过定位杆的下降使所述动力装置与所述污泥承载装置配合使所述污泥承载装置进行切换继续接收污泥，所述加料腔中设有污泥进料装置，所述污泥进料装置与所述动力切换装置配合，当所述污泥承载装置进行切换时，所述污泥进料装置停止进料，所述加料腔中设有污泥脱水剂添加装置，所述污泥脱水剂添加装置与所述动力切换装置配合，当所述污泥承载装置进行切换时，所述污泥脱水剂添加装置中推料块停止推料，从而停止添加;还包括所述污泥处理箱中设有换桶腔，所述换桶腔中设有料桶更换装置，可将已处理过的所述污泥箱与未装料的所述污泥箱进行更换;该方法的技术特征在于：所述污泥进料装置开始进料，同时所述动力切换装置驱动所述污泥脱水剂添加装置开始推料，当达到指定重量后，所述动力装置与所述污泥承载装置配合使所述污泥承载装置进行切换继续接收污泥，此时，所述污泥脱水剂添加装置停止推料，当切换完成后，继续上述动作，所述料桶更换装置启动将所述污泥箱进行更换。
优选的，所述污泥进料装置包括固定设置于所述加料腔顶壁且上端延伸至外界的进料管，所述加料腔中设有固定设置于所述进料管左壁的复位箱，所述复位箱中设有封闭杆复位腔，所述封闭杆复位腔中滑动设有右端延伸至所述进料管中、左端延伸至所述加料腔中的封闭板，所述封闭杆复位腔中设有固定连接于所述封闭板且与所述封闭杆复位腔上下壁滑动配合的复位滑块，所述复位滑块通过封闭杆复位弹簧与所述封闭杆复位腔右壁固定连接;其特征在于：所述封闭板向左运动时将所述进料管开启，使所述进料管开始放料。
优选的，所述污泥脱水剂添加装置包括固定设置于所述加料腔后壁延伸出壁体上端面的推料管，所述推料管中设有前后贯穿的推料腔，所述推料腔顶壁螺纹配合有上端延伸至所述加料腔中的脱水添加剂桶，所述加料腔后壁延伸壁体左端面转动设有推料轴，所述推料轴左端固定设有推料涡轮，所述推料轴上固定设有位于所述推料涡轮右侧的推料转盘，所述推料腔中滑动设有推料块，所述推料块右端面与所述推料转盘前端面铰接有推料铰接杆;其特征在于：所述推料转盘转动通过所述推料铰接杆带动所述推料块将污泥脱水剂向前推动。
优选的，所述污泥承载装置包括转动设置于所述加料腔上下壁的转换轴，所述转换轴上固定设有固定块，所述固定块上固定设有左右对称的桶固定板，所述桶固定板中设有上下贯穿的用于放置污泥箱的通孔，所述污泥箱外圆面固定设有限位块，所述污泥箱外圆面固定设有位于所述限位块上侧的转换提板，所述污泥箱中设有向上开口的污泥腔，所述污泥腔中滑动设有承载板，所述承载板下端面固定设有定位杆，所述承载板下端面通过重量感应弹簧与所述污泥腔底壁固定连接，所述污泥腔底壁设有上下贯穿的孔;其特征在于：所述转换轴转动带动所述固定块转动，所述固定块带动所述桶固定板转动，所述桶固定板带动所述污泥箱转动进行接料。
优选的，所述动力切换装置包括固定设置于所述转换轴的转换锥齿轮，所述加料腔底壁向上延伸壁体中转动设有配合花键套，所述配合花键套右端固定设有与所述转换锥齿轮啮合的转换配合锥齿轮，所述污泥处理箱中设有位于所述加料腔下侧的复位腔，所述复位腔底壁转动设有上端与所述转换轴下端固定连接的复位轴，所述复位腔底壁转动设有复位配合轴，所述复位配合轴与所述复位轴通过复位皮带轮机构配合，所述复位配合轴上端固定设有复位锥齿轮，所述复位腔后壁转动设有线轮轴，所述线轮轴上固定设有后端与所述复位腔后壁固定连接的扭簧(未图示)，所述线轮轴上固定设有位于所述扭簧(未图示)且与所述复位锥齿轮啮合的复位配合锥齿轮，所述线轮轴上固定设有位于所述复位配合锥齿轮前侧的复位线轮，所述复位线轮上绕设有拉线;还包括设置于所述加料腔与所述复位腔之间壁体的滑槽，所述滑槽中滑动设有上端延伸至所述加料腔、下端延伸至所述复位腔中的滑动杆，所述拉线左端固定连接于所述滑动杆，所述加料腔中设有转动设置于所述滑动杆右端面的花键配合轴，所述花键配合轴右端与所述配合花键套花键配合，所述滑动杆上端固定设有齿条杆，所述齿条杆上端面固定设有轴固定杆，所述轴固定杆上转动设有切换配合齿轮轴，所述切换配合齿轮轴左端固定设有切换配合齿轮，所述切换配合齿轮轴右端通过第二皮带轮机构与所述花键配合轴配合，所述轴固定杆上固定设有位于所述切换配合齿轮轴上侧的传动花键轴，所述加料腔左壁固定设有主电机，所述主电机右端动力连接有右侧与所述传动花键轴花键配合的动力花键套;还包括转动设置于所述加料腔后壁的定位齿轮轴，所述定位齿轮轴上固定设有与所述齿条杆啮合的定位齿轮，所述加料腔后壁转动设有位于所述定位齿轮轴上侧的凸轮轴，所述凸轮轴与所述定位齿轮轴通过第三皮带轮机构配合，所述凸轮轴上固定设有右端与所述封闭板左端相抵的凸轮;还包括转动设置于所述加料腔后壁延伸壁体中的蜗杆，所述蜗杆左端与所述传动花键轴右端花键配合，所述蜗杆右端与所述推料涡轮啮合;其特征在于：所述主电机启动，所述动力花键套通过所述传动花键轴、所述蜗杆带动所述推料涡轮转动，所述推料涡轮带动所述推料轴转动，所述推料轴带动所述推料转盘转动通过所述推料铰接杆带动所述推料块向前循环推动，将污泥脱水剂推入所述污泥腔中，当达到指定重量时，所述定位杆下降将所述齿条杆向左滑动，带动所述定位齿轮转动通过所述第三皮带轮机构带动所述凸轮轴转动，所述凸轮轴带动所述凸轮转动将所述封闭板向右推动将所述进料管封闭，所述传动花键轴与所述蜗杆脱离，停止添加污泥脱水剂，所述切换配合齿轮与所述切换齿轮啮合，所述动力花键套带动所述切换齿轮转动，所述切换齿轮通过所述切换配合齿轮、所述切换配合齿轮轴、所述第二皮带轮机构、所述花键配合轴、所述配合花键套、所述转换配合锥齿轮带动所述转换锥齿轮转动。
优选的，所述料桶更换装置包括固定设置于所述换桶腔顶壁的转换电机，所述转换电机动力轴下端固定设有液压缸固定块，所述液压缸固定块中固定设有液压缸，所述液压缸液压缸下端固定设有提桶杆，所述提桶杆左右两侧下端对称设有收线装置，所述收线装置包括固定设有于所述提桶杆前端面的收线电机(未图示)，所述收线电机(未图示)前端动力轴上固定设有提杆复位线轮，所述提杆复位线轮上绕设有复位拉线，所述提桶杆前端面固定设有弹簧固定板，所述提桶杆下端左右对称铰接有提箱杆，所述提箱杆与所述弹簧固定板之间通过提杆复位弹簧固定连接，所述提箱杆相对端面与所述复位拉线固定连接;还包括设置于所述换桶腔右壁且左右贯通的取桶孔，所述换桶腔底壁设有放桶槽;其特征在于：所述液压缸启动，所述提桶杆下降将提箱杆下降至所述转换提板下侧，所述液压缸启动，所述提桶杆上升将所述污泥箱完全抬出，所述转换电机启动带动所述液压缸固定块旋转，完成桶的更换。
综上所述，本装置机构简单，便于维修，使用简便，可实现将污泥进行装桶，同时对污泥中添加污泥脱水剂，在添加污泥脱水剂时，由于污泥含水量的不同，当水含量越高时，相同流量下达到指定重量时间越长，污泥脱水剂添加量更多，从而实现根据污泥含水量添加相应量的污泥脱水剂，避免污泥脱水剂的浪费，达到利用率最大化，本装置全程自动化，大大提高了处理效率，节省了人力成本。
