申请日2017.12.11
公开(公告)日2018.08.14
IPC分类号C02F9/02; B01D29/58; B01D29/03
摘要
本实用新型公开了一种循环式超膜水处理装置，包括底板，底板的上端固定连接有支架，支架的上端安装有超膜水处理设备，超膜水处理设备上设有进水口、清洗口、排污口和排水口，进水口内安装有三通阀门Ⅰ，三通阀门Ⅰ的第一进水口安装有进水管，三通阀门Ⅰ的第二进水口安装有第一连接管，排污口内安装有三通阀门Ⅱ，三通阀门Ⅱ的第一出水口安装有排水管，三通阀门Ⅱ的第二出水口安装有第二连接管，底板上固定连接有两块平行的竖板，两块竖板之间固定连接有过滤箱，第二连接管远离三通阀门Ⅱ的一端与过滤箱的进水端连通，本实用新型能够对水进行多次循环过滤，大大提高了超膜水处理设备的产水量。
权利要求书

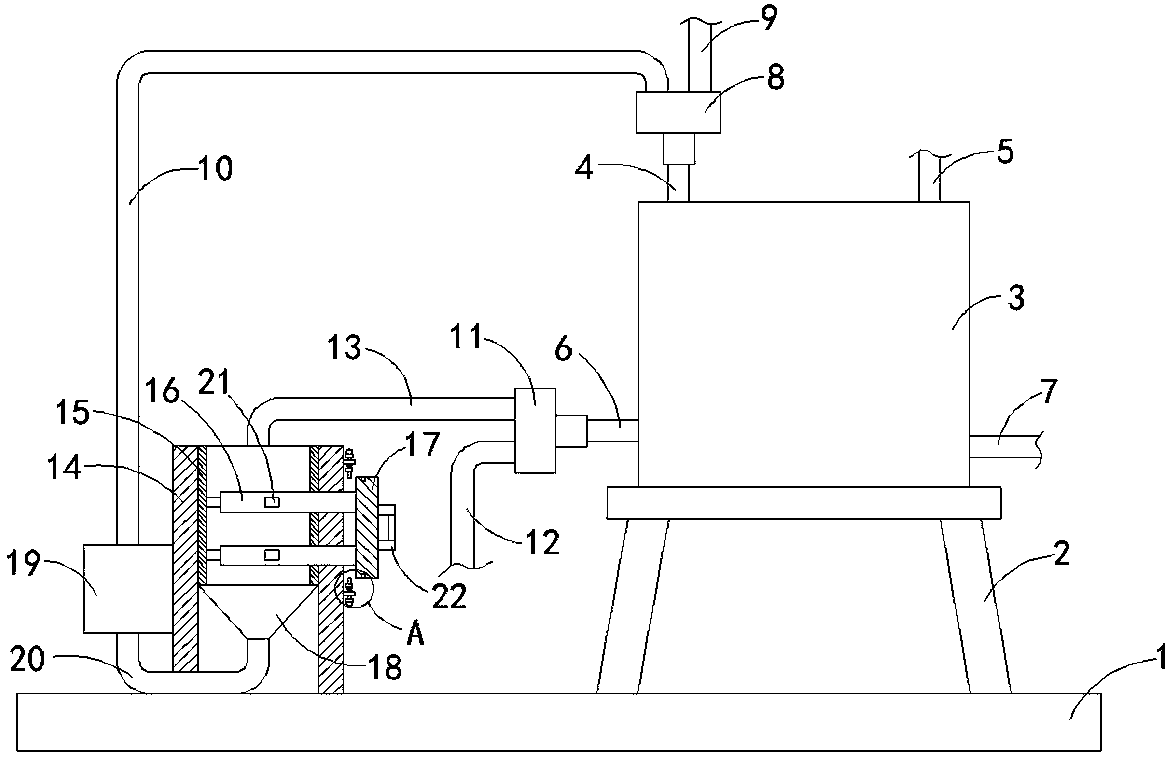

1.一种循环式超膜水处理装置，包括底板(1)，其特征在于，所述底板(1)的上端固定连接有支架(2)，所述支架(2)的上端安装有超膜水处理设备(3)，所述超膜水处理设备(3)上设有进水口(4)、清洗口(5)、排污口(6)和排水口(7)，所述进水口(4)内安装有三通阀门Ⅰ(8)，所述三通阀门Ⅰ(8)的第一进水口安装有进水管(9)，所述三通阀门Ⅰ(8)的第二进水口安装有第一连接管(10)，所述排污口(6)内安装有三通阀门Ⅱ(11)，所述三通阀门Ⅱ(11)的第一出水口安装有排水管(12)，所述三通阀门Ⅱ(11)的第二出水口安装有第二连接管(13)，所述底板(1)上固定连接有两块平行的竖板(14)，两块所述竖板(14)之间固定连接有过滤箱(15)，所述第二连接管(13)远离三通阀门Ⅱ(11)的一端与过滤箱(15)的进水端连通，所述过滤箱(15)内滑动连接有两块过滤板(16)，两块所述过滤板(16)的一端均贯穿过滤箱(15)和竖板(14)设置，两块所述过滤板(16)位于竖板(14)外的一端固定连接有同一块密封板(17)，所述竖板(14)上设有用于对密封板(17)进行卡紧的卡紧机构，所述过滤箱(15)的出水端固定连接有漏斗(18)，其中一块所述竖板(14)的侧壁上安装有循环泵(19)，所述循环泵(19)的进水端通过第三连接管(20)与漏斗(18)的出水端连通，所述循环泵(19)的出水端与第一连接管(10)远离三通阀门Ⅰ(8)的一端连通。
2.根据权利要求1所述的一种循环式超膜水处理装置，其特征在于，所述过滤板(16)的侧壁上固定连接有滑块(21)，所述过滤箱(15)的侧壁上设有与滑块(21)相匹配的滑槽。
3.根据权利要求1所述的一种循环式超膜水处理装置，其特征在于，所述密封板(17)远离竖板(14)的侧壁上固定连接有把手(22)。
4.根据权利要求1所述的一种循环式超膜水 处理装置，其特征在于，所述卡紧机构包括固定连接在竖板(14)侧壁上的固定块(23)，所述固定块(23)上贯穿设有滑动杆(24)，所述密封板(17)上设有与滑动杆(24)相对应的限位槽(25)，所述滑动杆(24)靠近密封板(17)的一侧固定连接有第一限位块(26)，所述滑动杆(24)上套设有弹簧(27)，所述弹簧(27)的两端分别与第一限位块(26)以及固定块(23)的侧壁相抵接触，所述滑动杆(24)远离密封板(17)的一端固定连接有第二限位块(28)。
5.根据权利要求4所述的一种循环式超膜水处理装置，其特征在于，所述第二限位块(28)远离滑动杆(24)的一端固定连接有拉环(29)。
说明书
一种循环式超膜水处理装置
技术领域
本实用新型涉及水处理技术领域，尤其涉及一种循环式超膜水处理装置。
背景技术
超膜水处理设备是以压力为推动力的膜分离过程，通过膜表面的微孔筛选可将直径为0.002-0.1μm之间的颗粒和杂质截留，可有效去除水中胶体、硅、蛋白质、微生物和大分子有机物。当液体混合物在一定的压力推动下流经膜表面时，溶剂及小分子物质透过膜，而大分子物质则被截留，从而实现大小，分子间的分离和净化目的。可广泛的应用于物质的分离、浓缩、提纯。超滤过程无相转化，不需加热，常温操作，节约能源，对热敏性物质的分离尤为适宜。由于超膜水处理设备的出水量受进水浊度、流速、以及温度等多种因素的影响，现有的超膜水处理设备存在过滤不充分，出水量不达标的情况。
为此，我们提出来一种循环式超膜水处理装置解决上述问题。
发明内容
本实用新型的目的是为了解决现有技术中超膜水处理设备吹水量较少的问题，而提出的一种循环式超膜水处理装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种循环式超膜水处理装置，包括底板，所述底板的上端固定连接有支架，所述支架的上端安装有超膜水处理设备，所述超膜水处理设备上设有进水口、清洗口、排污口和排水口，所述进水口内安装有三通阀门Ⅰ，所述三通阀门Ⅰ的第一进水口安装有进水管，所述三通阀门Ⅰ的第二进水口安装有第一连接管，所述排污口内安装有三通阀门Ⅱ，所述三通阀门Ⅱ的第一出水口安装有排水管，所述三通阀门Ⅱ的第二出水口安装有第二连接管，所述底板上固定连接有两块平行的竖板，两块所述竖板之间固定连接有过滤箱，所述第二连接管远离三通阀门Ⅱ的一端与过滤箱的进水端连通，所述过滤箱内滑动连接有两块过滤板，两块所述过滤板的一端均贯穿过滤箱和竖板设置，两块所述过滤板位于竖板外的一端固定连接有同一块密封板，所述竖板上设有用于对密封板进行卡紧的卡紧机构，所述过滤箱的出水端固定连接有漏斗，其中一块所述竖板的侧壁上安装有循环泵，所述循环泵的进水端通过第三连接管与漏斗的出水端连通，所述循环泵的出水端与第一连接管远离三通阀门Ⅰ的一端连通。
优选地，所述过滤板的侧壁上固定连接有滑块，所述过滤箱的侧壁上设有与滑块相匹配的滑槽。
优选地，所述密封板远离竖板的侧壁上固定连接有把手。
优选地，所述卡紧机构包括固定连接在竖板侧壁上的固定块，所述固定块上贯穿设有滑动杆，所述密封板上设有与滑动杆相对应的限位槽，所述滑动杆靠近密封板的一侧固定连接有第一限位块，所述滑动杆上套设有弹簧，所述弹簧的两端分别与第一限位块以及固定块的侧壁相抵接触，所述滑动杆远离密封板的一端固定连接有第二限位块。
优选地，所述第二限位块远离滑动杆的一端固定连接有拉环。
与现有技术相比，本实用新型的有益效果为：通过设置循环泵和两个三通阀门，可以使污水循环过滤，提高出水量;通过设置过滤板，可对污水进行预过滤处理，提高超膜水处理装置的过滤效率;通过设置卡紧机构和把手，方便对过滤板进行更换;本实用新型可进行循环过滤，提高超膜水处理设备的产水量，本实用新型结构简单，操作方便，便于对过滤板进行清理和更换。
