申请日2017.12.11
公开(公告)日2018.08.24
IPC分类号G01N1/16; G01N1/34
摘要
本实用新型公开了一种污水处理水样抽取装置，包括取样杆，所述取样杆顶部焊接有固定杆，所述固定杆外表面两侧对称固定有限位块，所述固定杆上表面螺纹连接有螺纹杆，且螺纹杆上表面焊接有提拉把手，所述固定杆下表面两侧对称设置有压合垫片，所述取样杆底部卡接有弹簧，且弹簧底部固定有接触垫片，所述取样杆内部开设有储水仓，所述储水仓一端开口处固定有镂空格栅，所述储水仓内部设置有吸附球，所述取样杆外表面两侧对称开设有导流槽。本实用新型中，该取样装置整体结构设计相对一体化，操作灵活便捷，连接密封稳定，实现了多个高度层面的污水取样效果，避免发生污水取样单一性的现象，具有较强的使用。
权利要求书

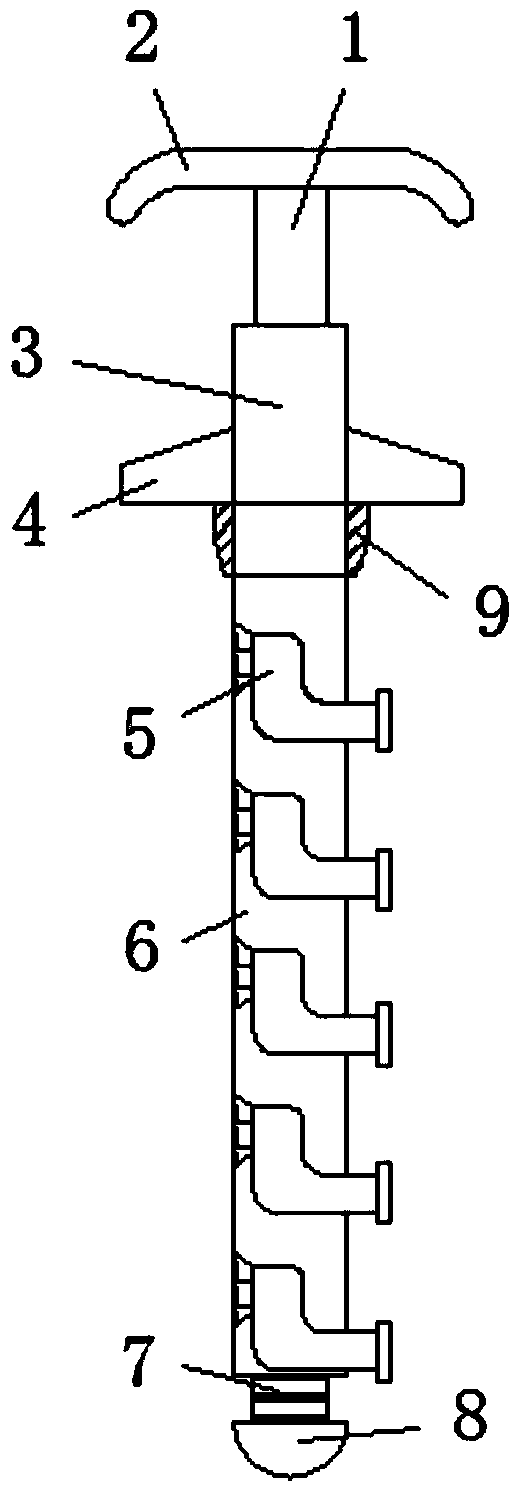

1.一种污水处理水样抽取装置，包括取样杆(6)，其特征在于，所述取样杆(6)顶部焊接有固定杆(3)，所述固定杆(3)外表面两侧对称固定有限位块(4)，所述固定杆(3)上表面螺纹连接有螺纹杆(1)，且螺纹杆(1)上表面焊接有提拉把手(2)，所述固定杆(3)下表面两侧对称设置有压合垫片(9)，所述取样杆(6)底部卡接有弹簧(7)，且弹簧(7)底部固定有接触垫片(8)，所述取样杆(6)内部开设有储水仓(5)，所述储水仓(5)一端开口处固定有镂空格栅(10)，所述储水仓(5)内部设置有吸附球(11)，所述取样杆(6)外表面两侧对称开设有导流槽(12)。
2.根据权利要求1所述的一种污水处理水样抽取装置，其特征在于，所述提拉把手(2)的横截面为下弯式弧形结构。
3.根据权利要求1所述的一种污水处理水样抽取装置，其特征在于，所述限位块(4)共安装有两个，且两个限位块(4)均处于同一水平面上。
4.根据权利要求1所述的一种污水处理水样抽取装置，其特征在于，所述储水仓(5)共安装有多个，且多个储水仓(5)均处于同一竖直线上。
5.根据权利要求1所述的一种污水处理水样抽取装置，其特征在于，所述接触垫片(8)的横截面为半圆弧形结构。
6.根据权利要求1所述的一种污水处理水样抽取装置，其特征在于，所述导流槽(12)共安装有多个，且多个导流槽(12)关于取样杆(6)的竖直中线对称。
说明书
一种污水处理水样抽取装置
技术领域
本实用新型涉及污水 处理技术领域，尤其涉及一种污水处理水样抽取装置。
背景技术
污水处理是为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，而在污水处理过程当中，需要不定期的对污水进行取样检测，从而得到污水相关数据，以便于人员对污水进行深度化的处理。
然而现有的污水处理水样抽取装置在使用过程中存在着一些不足之处，对于污水取样的高度相对固定，导致污水水样不具有全面性的特点，降低了装置的实用性。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种污水处理水样抽取装置。
为了实现上述目的，本实用新型采用了如下技术方案：一种污水处理水样抽取装置，包括取样杆，所述取样杆顶部焊接有固定杆，所述固定杆外表面两侧对称固定有限位块，所述固定杆上表面螺纹连接有螺纹杆，且螺纹杆上表面焊接有提拉把手，所述固定杆下表面两侧对称设置有压合垫片，所述取样杆底部卡接有弹簧，且弹簧底部固定有接触垫片，所述取样杆内部开设有储水仓，所述储水仓一端开口处固定有镂空格栅，所述储水仓内部设置有吸附球，所述取样杆外表面两侧对称开设有导流槽。
作为上述技术方案的进一步描述：
所述提拉把手的横截面为下弯式弧形结构。
作为上述技术方案的进一步描述：
所述限位块共安装有两个，且两个限位块均处于同一水平面上。
作为上述技术方案的进一步描述：
所述储水仓共安装有多个，且多个储水仓均处于同一竖直线上。
作为上述技术方案的进一步描述：
所述接触垫片的横截面为半圆弧形结构。
作为上述技术方案的进一步描述：
所述导流槽共安装有多个，且多个导流槽关于取样杆的竖直中线对称。
本实用新型中，首先通过设置的多个储水仓，使得取样杆能够收集污水管内不同高度的污水水样，实现了各个高度层面的污水取样效果，避免了单一层面污水取样带来的偶然性，提高了装置的取样准确性，其次通过设置的接触垫片，当取样杆插入污水管内部的深度过大时，接触垫片会与污水管内壁接触产生挤压力，此时弹簧会被压缩变形，从而对取样杆起到缓冲减震的作用，避免取样杆发生较大幅度的震动现象，另一方面该取样装置整体结构设计相对一体化，操作灵活便捷，连接密封稳定，具有较强的使用。
