申请日2017.09.08
公开(公告)日2018.03.23
IPC分类号E02D31/00
摘要
本实用新型提供一种边坡渗沥液导排装置，涉及垃圾处理领域，边坡渗沥液导排装置包括：冲洗系统和设置在垃圾堆体边坡内的导排系统，冲洗系统与导排系统连接;导排系统包括设置在垃圾堆体边坡内的土工滤网、一端设置在土工滤网内的导排管和设置在土工滤网内的填充物;冲洗系统包括冲洗管，冲洗管通过导排管的管壁与导排管连通。由于在垃圾堆体边坡内设置边坡渗沥液导排装置，因此，导排管可以将垃圾堆体中的部分渗沥液导流到渗沥液收集池，从而缓解填埋库区底部渗沥液导排系统的工作压力，避免由于渗沥液导排系统发生於堵时，造成渗沥液对垃圾堆体边坡的侵蚀，从而提高垃圾堆体边坡的稳定性，避免出现垃圾滑坡现象。
翻译权利要求书
1.一种边坡渗滤液导排装置，其特征在于，包括：冲洗系统和设置在垃圾堆体边坡内的导排系统，所述冲洗系统与所述导排系统连接;
所述导排系统包括设置在所述垃圾堆体边坡内的土工滤网、一端设置在所述土工滤网内的导排管和设置在所述土工滤网内的填充物;
所述冲洗系统包括冲洗管，所述冲洗管通过所述导排管的管壁与所述导排管连通。
2.根据权利要求1所述的边坡渗沥液导排装置，其特征在于，所述填充物为级配碎石。
3.根据权利要求2所述的边坡渗沥液导排装置，其特征在于，所述级配碎石的粒径为32mm-64mm。
4.根据权利要求1所述的边坡渗沥液导排装置，其特征在于，所述导排管包括渗沥液导入管和渗沥液导出管，所述渗沥液导入管与所述渗沥液导出管通过三通管件的第一端和第二端连接，所述三通管件的第三端与所述冲洗管连接;
所述渗沥液导入管设置于所述土工滤网内，所述渗沥液导出管的连接端置于所述土工滤网内，所述渗沥液导出管的液体出口端置于所述土工滤网外。
5.根据权利要求1所述的边坡渗沥液导排装置，其特征在于，所述导排管的管壁包括第一管壁区和第二管壁区，所述第一管壁区位于所述导排管远离垃圾堆体的底部的一侧，所述第一管壁区上间隔开设有多个用于将渗沥液引入导排管的引入孔。
6.根据权利要求1所述的边坡渗沥液导排装置，其特征在于，所述冲洗系统还包括排气管，所述排气管与所述冲洗管垂直设置，且所述排气管与所述冲洗管的顶部连通。
7.根据权利要求1所述的边坡渗沥液导排装置，其特征在于，所述垃圾堆体边坡顶部铺设有临时覆盖膜，所述冲洗管贯穿所述临时覆盖膜，且所述临时覆盖膜与所述冲洗管管壁之间挤压焊接。
8.根据权利要求1所述的边坡渗沥液导排装置，其特征在于，所述土工滤网的规格为200g/m2。
9.根据权利要求1所述的边坡渗沥液导排装置，其特征在于，所述导排管的管径大于等于200mm。
10.根据权利要求6所述的边坡渗沥液导排装置，其特征在于，所述冲洗管、所述排气管和所述导排管均为HDPE材质制成。
说明书
边坡渗沥液导排装置
技术领域
本实用新型涉及垃圾处理领域，尤其是涉及一种边坡渗沥液导排装置。
背景技术
随着经济的迅速发展，工业化和城市化进程的加快，生活垃圾产生量急剧增多。目前，填埋是垃圾的最终处置方式，即使前期处理垃圾采用焚烧或者堆肥等其他处理方式，其最后的残渣都要通过填埋的方式消纳。
现在运营的垃圾填埋场，主要是在垃圾填埋场填埋库区的最底部设置渗沥液导排系统，以将垃圾堆体的渗沥液导排到渗沥液收集池，最后利用渗沥液输送泵输送到渗沥液处理系统进行处理。
然而，随着垃圾堆体越来越高，渗沥液导排系统极易发生於堵，使得填埋库区渗沥液导排系统完全不能满足整个垃圾堆体的渗沥液导排，最终出现渗沥液水位过高的问题。过高的渗沥液水位会寻找出口溢流出来，特别是在垃圾堆体边坡，渗沥液大量溢流会影响边坡的稳定性，甚至造成垃圾滑坡。
实用新型内容
本实用新型的目的在于提供一种边坡渗沥液导排装置，以解决现有技术中由于垃圾堆体内渗沥液导排不畅造成垃圾堆体边坡稳定性较差的问题。

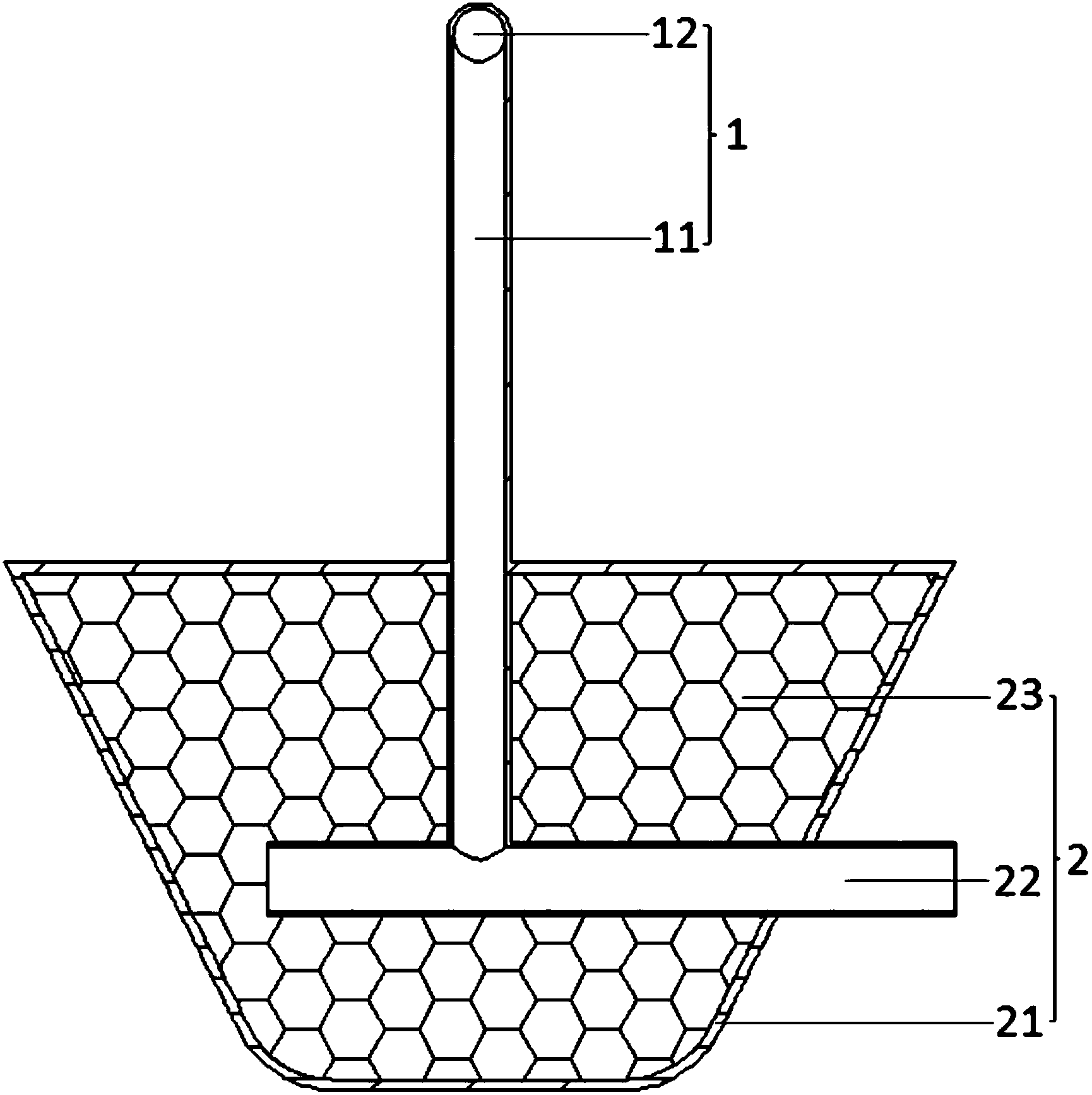

本实用新型提供一种边坡渗沥液导排装置，包括：冲洗系统和设置在垃圾堆体边坡内的导排系统，所述冲洗系统与所述导排系统连接;
所述导排系统包括设置在所述垃圾堆体边坡内的土工滤网、一端设置在所述土工滤网内的导排管和设置在所述土工滤网内的填充物;
所述冲洗系统包括冲洗管，所述冲洗管通过所述导排管的管壁与所述导排管连通。
其中，所述填充物为级配碎石。
具体地，所述级配碎石的粒径为32mm-64mm。
实际生产制造时，所述导排管包括渗沥液导入管和渗沥液导出管，所述渗沥液导入管与所述渗沥液导出管通过三通管件的第一端和第二端连接，所述三通管件的第三端与所述冲洗管连接;
所述渗沥液导入管设置于所述土工滤网内，所述渗沥液导出管的连接端置于所述土工滤网内，所述渗沥液导出管的液体出口端置于所述土工滤网外。
具体地，所述导排管的管壁包括第一管壁区和第二管壁区，所述第一管壁区位于所述导排管远离垃圾堆体的底部的一侧，所述第一管壁区上间隔开设有多个用于将渗沥液引入导排管的引入孔。
优选地，所述冲洗系统还包括排气管，所述排气管与所述冲洗管垂直设置，且所述排气管与所述冲洗管的顶部连通。
进一步地，所述垃圾堆体边坡顶部铺设有临时覆盖膜，所述冲洗管贯穿所述临时覆盖膜，且所述临时覆盖膜与所述冲洗管管壁之间挤压焊接。
优选地，所述土工滤网的规格为200g/m2。
优选地，所述导排管的管径大于等于200mm。
更进一步地，所述冲洗管、所述排气管和所述导排管均为HDPE材质制成。
相对于现有技术，本实用新型提供的边坡渗沥液导排装置具有以下优势：
本实用新型提供的边坡渗沥液导排装置在使用时，垃圾堆体内的渗沥液穿过土工滤网的孔和填充物的间隙流入导排管，导排管将渗沥液导排到场外，从而实现对垃圾堆体边坡处渗沥液的导排;当导排管被垃圾堆体内的淤泥堵塞时，可以人工将水引入冲洗管，由于冲洗管与导排管连通，因此，可以将导排管内的淤泥冲刷、并随导排管流至场外。
由于在垃圾堆体边坡内设置边坡渗沥液导排装置，因此，导排管可以将垃圾堆体中的部分渗沥液导流到渗沥液收集池，从而缓解填埋库区底部渗沥液导排系统的工作压力，避免由于渗沥液导排系统发生於堵时，造成渗沥液对垃圾堆体边坡的侵蚀，从而提高垃圾堆体边坡的稳定性，避免出现垃圾滑坡现象。
