申请日2018.07.10
公开(公告)日2019.02.15
IPC分类号C02F9/04
摘要
本实用新型公开了一种具有旋转功能的环保型污水处理用设备，包括箱体，所述箱体的顶部外壁上通过螺栓固定有电机，且电机输出轴的底部焊接有传动杆，所述传动杆位于箱体的内部，且传动杆的一侧外壁上焊接有等距离分布的搅拌叶，所述箱体的一侧内壁上焊接有隔板，且隔板的底部焊接有漏水管，所述漏水管上设有阀门。本实用新型能够对污水进行静置沉淀，除去一定的杂质，提高装置整体的工作效率，能够带动传动杆和搅拌叶进行转动，从而带动污水转动进行充分的与消毒液进行混合进行消毒净化，提高了装置的处理效果，能够进行曝气，而使污水中的杂质充分的通过过滤板进行充分的吸收过滤，提高了装置对污水处理的效果。
权利要求书

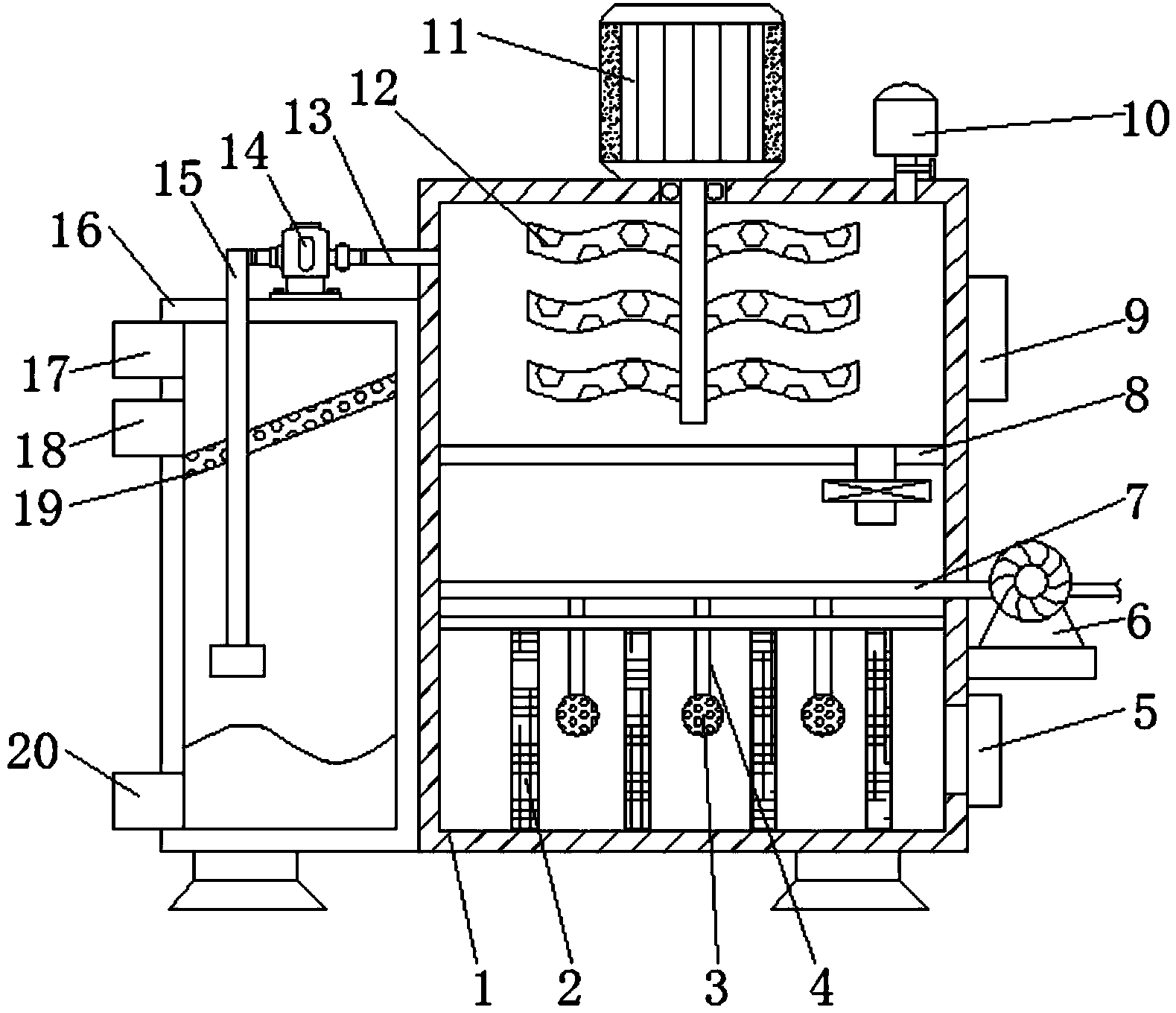

1.一种具有旋转功能的环保型污水处理用设备，包括箱体(1)，其特征在于，所述箱体(1)的顶部外壁上通过螺栓固定有电机(11)，且电机(11)输出轴的底部焊接有传动杆，所述传动杆位于箱体(1)的内部，且传动杆的一侧外壁上焊接有等距离分布的搅拌叶(12)，所述箱体(1)的一侧内壁上焊接有隔板(8)，且隔板(8)的底部焊接有漏水管，所述漏水管上设有阀门，所述箱体(1)的一侧外壁上通过螺栓固定有计时器(9)，所述箱体(1)的一侧外壁上通过螺栓固定有曝气泵(6)，且曝气泵(6)的输出口内壁上焊接有曝气管(7)，所述曝气管(7)的底部焊接有等距离分布的连接管(4)，且连接管(4)的底部均通过螺栓固定有网孔球(3)，所述箱体(1)的底部内壁上焊接有等距离分布的过滤板(2)，所述箱体(1)的一侧外壁上开有排水口，且排水口的内壁上焊接有排水管(5)，所述箱体(1)远离排水管(5)的一侧外壁上焊接有静置箱(16)，所述静置箱(16)的顶部外壁上通过螺栓固定有水泵(14)，所述水泵(14)的进水口内壁上焊接有进水管(13)，且进水管(13)远离水泵(14)的一端与箱体(1)连接。
2.根据权利要求1所述的一种具有旋转功能的环保型污水处理用设备，其特征在于，所述箱体(1)的顶部外壁上焊接有加料箱(10)，且加料箱(10)的底部焊接有连接管，连接管的底部与箱体(1)相连通。
3.根据权利要求1所述的一种具有旋转功能的环保型污水处理用设备，其特征在于，所述过滤板(2)的数量与网孔球(3)的数量相等，且过滤板(2)的顶部焊接有同一个加固板。
4.根据权利要求1所述的一种具有旋转功能的环保型污水处理用设备，其特征在于，所述水泵(14)的出水口内壁上焊接有出水管(15)，且出水管(15)远离水泵(14)的一端与静置箱(16)连接。
5.根据权利要求1所述的一种具有旋转功能的环保型污水处理用设备，其特征在于，所述静置箱(16)的一侧外壁上焊接有进料管(17)，且进料管(17)位于静置箱(16)的顶部。
6.根据权利要求1所述的一种具有旋转功能的环保型污水处理用设备，其特征在于，所述静置箱(16)的一侧内壁上焊接有倾斜放置的网板(19)，且网板(19)底部与静置箱(16)连接处焊接有排杂管(18)。
7.根据权利要求1所述的一种具有旋转功能的环保型污水处理用设备，其特征在于，所述静置箱(16)的一侧外壁底部位置焊接有排污管(20)，且箱体(1)的一侧外壁上开有观察窗(21)。
说明书
一种具有旋转功能的环保型污水处理用设备
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种具有旋转功能的环保型污水处理用设备。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水。污水主要有生活污水、工业废水和初期雨水。污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等。根据污水来源的观点，污水可以定义为从住宅、机关、商业或者工业区排放的与地下水、地表水、暴风雪等混合的携带有废物的液体或者水。污水由许多类别，相应地减少污水对环境的影响也有许多技术和工艺。
一般的污水在处理的过程中不能够进行旋转处理，而且不够环保，因此，亟需一种具有旋转功能的环保型污水处理用设备来解决上述问题。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种具有旋转功能的环保型污水处理用设备。
为了实现上述目的，本实用新型采用了如下技术方案：
一种具有旋转功能的环保型污水处理用设备，包括箱体，所述箱体的顶部外壁上通过螺栓固定有电机，且电机输出轴的底部焊接有传动杆，所述传动杆位于箱体的内部，且传动杆的一侧外壁上焊接有等距离分布的搅拌叶，所述箱体的一侧内壁上焊接有隔板，且隔板的底部焊接有漏水管，所述漏水管上设有阀门，所述箱体的一侧外壁上通过螺栓固定有计时器，所述箱体的一侧外壁上通过螺栓固定有曝气泵，且曝气泵的输出口内壁上焊接有曝气管，所述曝气管的底部焊接有等距离分布的连接管，且连接管的底部均通过螺栓固定有网孔球，所述箱体的底部内壁上焊接有等距离分布的过滤板，所述箱体的一侧外壁上开有排水口，且排水口的内壁上焊接有排水管，所述箱体远离排水管的一侧外壁上焊接有静置箱，所述静置箱的顶部外壁上通过螺栓固定有水泵，所述水泵的进水口内壁上焊接有进水管，且进水管远离水泵的一端与箱体连接。
优选的，所述箱体的顶部外壁上焊接有加料箱，且加料箱的底部焊接有连接管，连接管的底部与箱体相连通。
优选的，所述过滤板的数量与网孔球的数量相等，且过滤板的顶部焊接有同一个加固板。
优选的，所述水泵的出水口内壁上焊接有出水管，且出水管远离水泵的一端与静置箱连接。
优选的，所述静置箱的一侧外壁上焊接有进料管，且进料管位于静置箱的顶部。
优选的，所述静置箱的一侧内壁上焊接有倾斜放置的网板，且网板底部与静置箱连接处焊接有排杂管。
优选的，所述静置箱的一侧外壁底部位置焊接有排污管，且箱体的一侧外壁上开有观察窗。
本实用新型的有益效果为：
1.通过静置箱的设置能够对污水进行静置沉淀，除去一定的杂质，通过网板和排杂管的设置能够过滤清理污水中体积比较大的杂质，提高装置整体的工作效率。
2.通过电机的设置能够带动传动杆和搅拌叶进行转动，从而带动污水转动进行充分的与消毒液进行混合进行消毒净化，提高了装置的处理效果。
3.通过曝气泵的设置能够进行曝气，而且能够通过网孔球进行充分的曝气，使污水中的杂质充分的通过过滤板进行充分的吸收过滤，提高了装置对污水处理的效果。
