申请日2018.11.14
公开(公告)日2019.02.19
IPC分类号C02F11/123; C02F11/147; C02F11/12; C02F103/16
摘要
本发明属于污泥脱水技术领域。本发明公开了一种用于铝型材生产废水处理的新型污泥脱水系统，包括污泥泵、加药泵、静态混合器和带式污泥脱水机;污泥泵将泥浆从污泥浓缩池输送至静态混合器;加药泵将药液从加药装置输送至静态混合器;静态混合器将泥浆和药液快速混合，泥浆药液混合液被输送至带式污泥脱水机进行固液分离;分离出的滤液流入滤液收集池，滤液收集池内的上清液流入清洗水池，并和流入清洗水池的沉淀池出水口的达标排放水一起作为冲洗水，滤液收集池下部的滤液回流至沉淀池;分离出的泥料经无轴螺旋输送机输送至干化系统。本发明对铝型材生产废水污泥脱水不再局限于单一污泥脱水机，可实现资源和能源的优化利用。
权利要求书
1.一种用于铝型材生产废水处理的新型污泥脱水系统，其特征在于，包括沉淀池、污泥浓缩池、加药装置、污泥泵、静态混合器、带式污泥脱水机、滤液收集池、清洗水池和无轴螺旋输送机;所述沉淀池的排泥口与污泥浓缩池相连，沉淀池底部的泥浆排入污泥浓缩池内;所述污泥浓缩池通过污泥输送管和静态混合器相连，污泥输送管上设有污泥泵，污泥泵将泥浆从污泥浓缩池输送至静态混合器;所述加药装置通过药液输送管和静态混合器相连，药液输送管上设有加药泵，加药泵将药液从加药装置输送至静态混合器;所述静态混合器通过输送管与带式污泥脱水机相连，静态混合器用于将泥浆和药液快速混合，泥浆和药液混合后被输送至所述带式污泥脱水机进行固液分离;所述滤液收集池用于收集经带式污泥脱水机分离出的滤液，滤液收集池一侧设有清洗水池，所述清洗水池与滤液收集池通过溢流管相连通，清洗水池通过输送管与沉淀池的出水口和污泥浓缩池的出水口相连，滤液收集池内的上清液流入清洗水池，并和流入清洗水池的沉淀池、污泥浓缩池出水口的达标排放水一起作为污泥脱水机冲洗用水，滤液收集池下部的滤液回流至沉淀池再次进行沉淀;所述无轴螺旋输送机与带式污泥脱水机的出泥口相连，经带式污泥脱水机分离出的泥料经无轴螺旋输送机输送至干化系统进行后续干化处理。
2.如权利要求1所述的一种用于铝型材生产废水处理的新型污泥脱水系统，其特征在于，所述带式污泥脱水机底部设置有可拆卸的支架底座，所述支架底座内设有滤液收集槽，滤液收集槽用于暂存经带式污泥脱水机分离出的滤液，滤液收集槽底部部分倾斜设置，所述支架底座侧壁上设有法兰排水口，法兰排水口位于滤液收集槽底部最低处，法兰排水口通过出液管与滤液收集池相连通。
3.如权利要求2所述的一种用于铝型材生产废水处理的新型污泥脱水系统，其特征在于，还包括用于对滤液收集槽进行清洗的清洗装置，所述清洗装置包括离心泵、进水管、支杆、出水管和液压推动杆，所述离心泵设置在进水管上，所述进水管一端置于清洗水池中，另一端穿过支杆与出水管相连通，所述出水管固定在支杆下方，出水管上等间隔分布有若干个倾斜设置的喷头，喷头朝向滤液收集槽底部倾斜部分倾斜，且喷头与竖直方向的夹角小于滤液收集槽底部倾斜部分与竖直方向的夹角，所述支杆由液压推动杆带动沿水平方向往复运动。
4.如权利要求2所述的一种用于铝型材生产废水处理的新型污泥脱水系统，其特征在于，所述支架底座采用环氧煤沥青、环氧树脂或聚脲防腐材料。
5.如权利要求1至4任一所述的一种用于铝型材生产废水处理的新型污泥脱水系统，其特征在于，所述带式污泥脱水机包括搅拌装置、驱动电机、脱水本体、喷淋机构，所述搅拌装置用于搅拌混合后的泥浆药液，所述脱水本体包括滚轮和滤带，滚轮由驱动电机驱动，滤带绕设在滚轮上，用于分离出泥水混合物中的水分，所述喷淋机构与清洗水池相连，用于对滤带进行清洗。
6.如权利要求5所述的一种用于铝型材生产废水处理的新型污泥脱水系统，其特征在于，所述滤带为螺旋网滤带。
7.如权利要求1至4任一所述的一种用于铝型材生产废水处理的新型污泥脱水系统，其特征在于，所述污泥输送管包括污泥泵入口输送管和污泥泵出口输送管，污泥泵出口输送管上设有调节进泥流量的调节阀和与污泥浓缩池上清液相连通的旁路管，旁路管上设有旁路阀和酸洗装置。
8.如权利要求1至4任一所述的一种用于铝型材生产废水处理的新型污泥脱水系统，其特征在于，所述污泥泵为污泥螺杆泵或气动隔膜泵。
9.如权利要求1至4任一所述的一种用于铝型材生产废水处理的新型污泥脱水系统，其特征在于，所述污泥浓缩池内设有用于检测污泥浓缩池污泥量的液位计。
10.如权利要求9所述的一种用于铝型材生产废水处理的新型污泥脱水系统，其特征在于，所述污泥脱水系统还包括PLC控制系统和同步PLC控制系统设置的触摸屏，PLC控制系统与液位计、加药装置、加药泵、静态混合器、带式污泥脱水机和无轴螺旋输送机相连，触摸屏用于手动或自动控制整个污泥脱水系统，同时实时显示系统内各部分运行状态及记录运行数据。
说明书
一种用于铝型材生产废水处理的新型污泥脱水系统
技术领域
本发明涉及一种污泥脱水系统，具体涉及一种用于铝型材生产废水处理的新型污泥脱水系统，属于污泥脱水技术领域。
背景技术
目前近年来，随着我国基础建设大规模投资、工业化进程的快速推进，中国铝型材行业得到了迅速发展，生产规模、产品质量不断提升，全行业的产量和消费量都在迅猛增长。铝型材行业生产过程中产生的废物较多，其中污染物成分复杂，尤其是废水中的氟化物、铬镍重金属离子会影响人体健康，不能被生物所降解，不断在体内富集，若不对铝型材生产废水采取有效的治理，不对废水处理过程中产生的危废严格管理，有可能对周边环境造成不可逆转的危害，给周围生态环境构成严重的威胁。
铝型材行业生产废水处理系统在污泥脱水段常采用传统的板框压滤机作为污泥脱水设备，板框压滤机采用间歇方式运行，而且更换滤布频繁，操作麻烦，人工消耗较大。带式污泥脱水机依靠在滤水滚筒和导辊之间运转的内外滤带的适当压力滤水压泥，使水从滤带的网状缝隙滤出，干泥被滤带送出，具有泥水分离效率高，脱水后的污泥含水率低的特点，目前已被大多数企业广泛应用于污泥脱水段对污泥进行脱水。
然而，大多数企业在对污泥进行脱水时往往局限于单一的污泥脱水机，并未从整体上进行考虑，如污泥脱水机常采用自来水对滤布进行冲洗，耗水量大成本高，此外，采用单一的污泥脱水机无法实现对脱水废液的高效回收利用，达不到资源和能源的合理优化利用。
发明内容
针对现有技术中的问题，本发明提供一种用于铝型材生产废水处理的新型污泥脱水系统，该脱水系统包括相互配合的沉淀池、污泥浓缩池、加药装置、污泥泵、静态混合器、带式污泥脱水机、滤液收集池、清洗水池和无轴螺旋输送机，可以实现资源和能源的优化利用。
为实现以上技术目的，本发明的技术方案是：

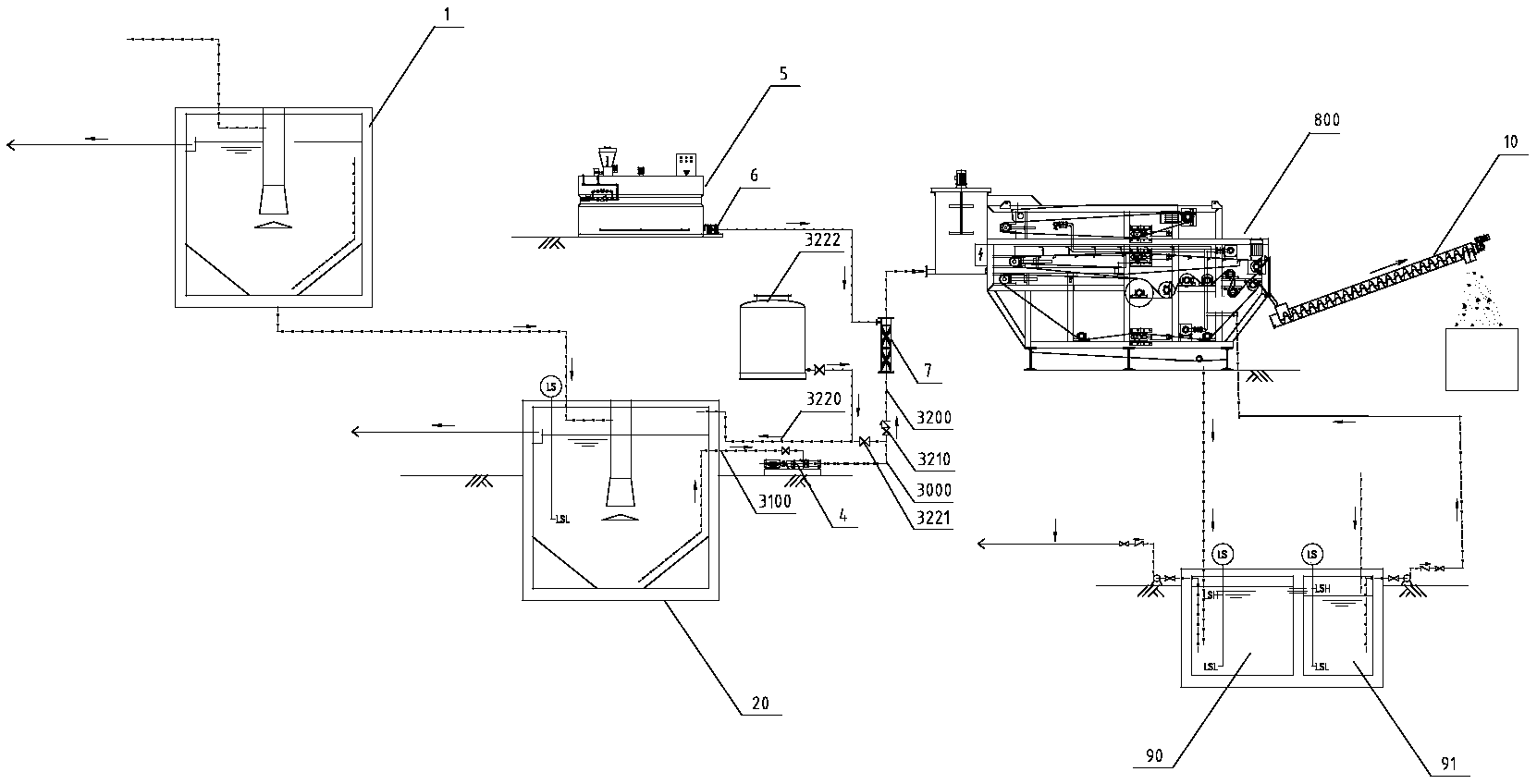

一种用于铝型材生产废水处理的新型污泥脱水系统，包括沉淀池、污泥浓缩池、加药装置、污泥泵、静态混合器、带式污泥脱水机、滤液收集池、清洗水池和无轴螺旋输送机;所述沉淀池的排泥口与污泥浓缩池相连，沉淀池底部的泥浆排入污泥浓缩池内;所述污泥浓缩池通过污泥输送管和静态混合器相连，污泥输送管上设有污泥泵，污泥泵将泥浆从污泥浓缩池输送至静态混合器;所述加药装置通过药液输送管和静态混合器相连，药液输送管上设有加药泵，加药泵将药液从加药装置输送至静态混合器;所述静态混合器通过输送管与带式污泥脱水机相连，静态混合器用于将泥浆和药液快速混合，泥浆和药液混合后被输送至所述带式污泥脱水机进行固液分离;所述滤液收集池用于收集经带式污泥脱水机分离出的滤液，滤液收集池一侧设有清洗水池，所述清洗水池与滤液收集池通过溢流管相连通，清洗水池通过输送管与沉淀池的出水口和污泥浓缩池的出水口相连，滤液收集池内的上清液流入清洗水池，并和流入清洗水池的沉淀池、污泥浓缩池出水口的达标排放水一起作为污泥脱水机冲洗用水，滤液收集池下部的滤液回流至沉淀池再次进行沉淀;所述无轴螺旋输送机与带式污泥脱水机的出泥口相连，经带式污泥脱水机分离出的泥料经无轴螺旋输送机输送至干化系统进行后续干化处理。本发明设计合理，通过设置相互配合的沉淀池、污泥浓缩池、加药装置、污泥泵、静态混合器、带式污泥脱水机、滤液收集池、清洗水池和无轴螺旋输送机，可以实现资源和能源的优化利用，节省生产成本。其中，通过设置将泥浆与药剂混合的静态混合器，并配套带式污泥脱水机，可对泥浆加入药剂后进行固液分离，便于对泥浆的处理，提高固液分离效果;通过设置和带式污泥脱水机相连的滤液收集池，滤液收集池的上清液流入设置在滤液收集池内的清水池中，并和沉淀池、浓缩池达标出水一起作为冲洗水对带式污泥脱水机进行冲洗，取代了传统的自来水清洗方式，节约了大量水资源和生产成本，滤液收集池下部滤液可回收至沉淀池循环利用，滤液中残余的PAM还会进一步与新来污水中的固体悬浮物进行反应，加强絮凝效果，一定程度上减少絮凝剂的投加量;通过设置与带式污泥脱水机配套的无轴螺旋输送机，可防止输送过程中污泥的洒落。
作为优选方案，所述带式污泥脱水机底部设置有可拆卸的支架底座，所述支架底座内设有滤液收集槽，滤液收集槽用于暂存经带式污泥脱水机分离出的滤液，滤液收集槽底部部分倾斜设置，所述支架底座侧壁上设有法兰排水口，法兰排水口位于滤液收集槽底部最低处，法兰排水口通过出液管与滤液收集池相连通。本发明通过在带式污泥脱水机底部设置可拆卸的支架底座，可以实现设备基础的规模化生产、快速移位与可循环利用，节省设备基础投资三分之一，此外还在底座内设有滤液收集槽，滤液收集槽底部部分倾斜设置能够起到导流作用，有利于经带式污泥脱水机分离出的滤液汇集到法兰排水口流出。
作为进一步优选方案，所述污泥脱水系统还包括用于对滤液收集槽进行清洗的清洗装置，所述清洗装置包括离心泵、进水管、支杆、出水管和液压推动杆，所述离心泵设置在进水管上，所述进水管一端置于清洗水池中，另一端穿过支杆与出水管相连通，所述出水管固定在支杆下方，出水管上等间隔分布有若干个倾斜设置的喷头，喷头朝向滤液收集槽底部倾斜部分倾斜，且喷头与竖直方向的夹角小于滤液收集槽底部倾斜部分与竖直方向的夹角，所述支杆由液压推动杆带动沿水平方向往复运动。本发明通过设置与滤液收集槽配套的清洗装置，可对滤液收集槽进行全面清洗，清洗效果好，清洗无死角。
作为进一步优选方案，所述支架底座采用环氧煤沥青、环氧树脂或聚脲防腐材料。相比传统混凝土基础强度达到设计强度80%以上施工工期所需天数至少在14-20天，本发明中底座材料采用环氧煤沥青、环氧树脂或聚脲防腐，可将时间缩短至7天以内，全面缩短设备制备工期。
作为优选方案，所述带式污泥脱水机包括搅拌装置、驱动电机、脱水本体、喷淋机构，所述搅拌装置用于搅拌混合后的泥浆药液，所述脱水本体包括滚轮和滤带，滚轮由驱动电机驱动，滤带绕设在滚轮上，用于分离出泥水混合物中的水分，所述喷淋机构与清洗水池相连，用于对滤带进行清洗。
作为进一步优选方案，所述滤带为螺旋网滤带。本发明通过将滤带结构改进为螺旋网结构，由于螺旋网滤带的空隙大且存在立体层，污泥不易堵塞网孔，水分过滤快，且高粘度的污泥往往会在螺旋网的网格上形成一层污泥过滤层，不仅滤水效率高，而且滤带冲洗方便。
作为优选方案，污泥输送管包括污泥泵入口输送管和污泥泵出口输送管，污泥泵出口输送管上设有调节进泥流量的调节阀和与污泥浓缩池上清液相连通的旁路管，旁路管上设有旁路阀和酸洗装置。本发明通过在污泥泵出口输送管设置旁路及配套管阀件，一方面可以起到合理调节系统进泥流量的作用，另外一方面还可以防止污泥浓缩池的污泥沉积污堵。
作为优选方案，所述污泥泵为污泥螺杆泵或气动隔膜泵。
作为优选方案，所述污泥浓缩池内设有用于检测污泥浓缩池污泥量的液位计。
作为优选方案，所述污泥脱水系统还包括PLC控制系统和同步PLC控制系统设置的触摸屏，PLC控制系统与液位计、加药装置、加药泵、静态混合器、带式污泥脱水机和无轴螺旋输送机相连，触摸屏用于手动或自动控制整个污泥脱水系统，同时实时显示系统内各部分运行状态及记录运行数据。
