申请日2018.11.13
公开(公告)日2019.01.08
IPC分类号C02F11/12; C02F11/18
摘要
本发明公开了一种具有污泥预干燥装置的污泥处理成套设备及其方法，包括第一螺旋输送机、污泥除杂装置、第二螺旋输送机、污泥预干燥装置和污泥干燥机，污泥除杂装置具有污泥暂存箱和杂质收集箱，污泥除杂装置可对夹杂有杂质的污泥进行污泥、杂质分离，并将分离后的污泥收集至污泥暂存箱以及分离后的杂质收集至杂质收集箱，污泥预干燥装置可对污泥进行预干燥作业，并将完成预干燥作业的污泥送入污泥干燥机进行污泥干燥作业。本发明提供的一种具有污泥预干燥装置的污泥处理成套设备及其方法，集污泥除杂、污泥预干燥、污泥干燥功能为一体，污泥处理效果好，效率高。
权利要求书

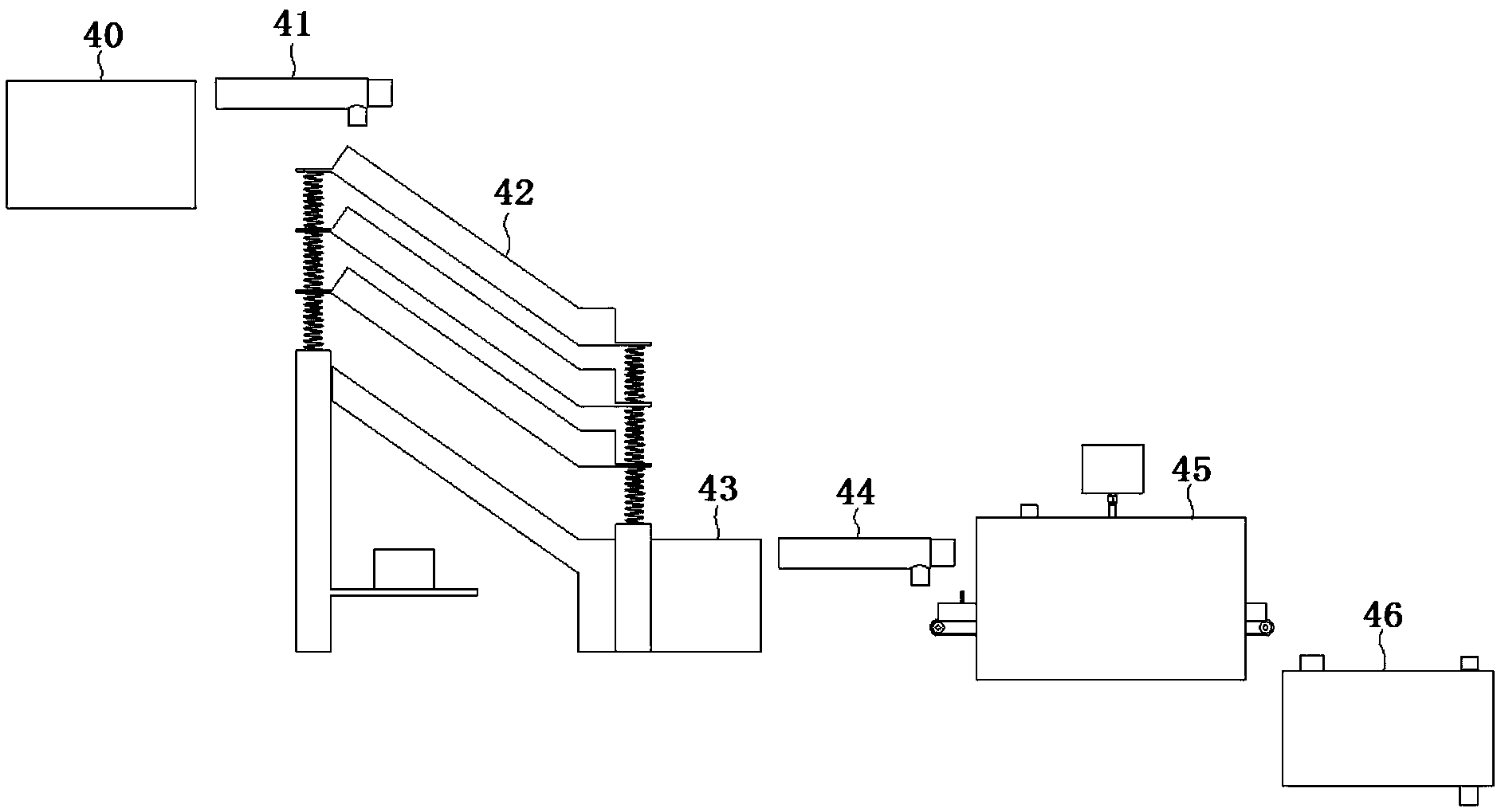

1.一种具有污泥预干燥装置的污泥处理成套设备，其特征在于：包括第一螺旋输送机(41)、污泥除杂装置(42)、第二螺旋输送机(44)、污泥预干燥装置(45)和污泥干燥机(46);所述第一螺旋输送机(41)用于将污泥存储池(40)内的污泥输送至污泥除杂装置(42);所述污泥除杂装置(42)具有污泥暂存箱(43)和杂质收集箱(26)，所述污泥除杂装置(42)可对夹杂有杂质的污泥进行污泥、杂质分离，并将分离后的污泥收集至污泥暂存箱(43)以及分离后的杂质收集至杂质收集箱(26);所述第二螺旋输送机(44)用于将污泥暂存箱(43)内的污泥输送至污泥预干燥装置(45)，所述污泥预干燥装置(45)可对污泥进行预干燥作业，并将完成预干燥作业的污泥送入污泥干燥机(46)进行污泥干燥作业。
2.根据权利要求1所述的一种具有污泥预干燥装置的污泥处理成套设备，其特征在于：所述污泥除杂装置(42)包括从上到下倾斜且相互平行的多个污泥除杂通道(22)，多个所述污泥除杂通道(22)分别通过支撑弹簧(25)弹性支撑在支撑架(27)上，且支撑架(27)上安装有振动电机(28);所述污泥除杂通道(22)的底板为筛板或筛网，从上到下的三个所述污泥除杂通道(22)的筛板筛孔或筛网筛孔逐渐减小;所述污泥暂存箱(43)上设置有污泥导流通道(29)，所述污泥导流通道(29)位于最下方的污泥除杂通道(22)的下方并与其保持平行;所述杂质收集箱(26)为三个，其分别对应设置在三个污泥除杂通道(22)的矮端。
3.根据权利要求1所述的一种具有污泥预干燥装置的污泥处理成套设备，其特征在于：所述污泥预干燥装置包括污泥干燥室(1)、污泥输送带(2)、污泥摊平板(3)、若干污泥分垄器(4)和若干布风器(5);
所述污泥干燥室(1)相对立的两个室壁上分别开设有开口(6)，所述污泥输送带(2)位于污泥干燥室(1)内，且污泥输送带(2)的输入端以及输出端分别穿过两个开口(6)延伸至污泥干燥室(1)外部;
所述污泥摊平板(3)位于污泥输送带(2)的输入端，所述污泥输送带(2)启动输送状态下，所述污泥摊平板(3)可将堆积至污泥输送带(2)的输入端的污泥摊平;
若干所述污泥分垄器(4)均匀布置在污泥输送带(2)位于污泥干燥室(1)内的输送部分上，其可对污泥输送带(2)上被摊平的污泥进行分垄形成污泥垄，且污泥分垄器(4)可对已形成的污泥垄进行破垄并形成新的污泥垄;
若干所述布风器(5)均匀布置在污泥输送带(2)位于污泥干燥室(1)内的输送部分上，从所述布风器(5)吹出的热风风向为吹风方向(200)，所述吹风方向(200)一一对应设置于相邻两个污泥垄之间构成的间距内，且吹风方向(200)与污泥输送方向(100)相反。
4.根据权利要求3所述的一种具有污泥预干燥装置的污泥处理成套设备，其特征在于：所述污泥分垄器(4)与布风器(5)交替设置，且在污泥输送方向(100)上，所述布风器(5)位于污泥输送方向(100)的前方，所述污泥分垄器(4)位于污泥输送方向(100)的后方。
5.根据权利要求3所述的一种具有污泥预干燥装置的污泥处理成套设备，其特征在于：所述污泥输送带(2)的两侧安装有护板(7)，所述污泥摊平板(3)、污泥分垄器(4)以及布风器(5)均可拆卸设置在护板(7)上;
所述护板(7)为矩形平板，其呈竖直状态设置;
所述污泥分垄器(4)包括安装板(8)和若干污泥整形块(9)，所述安装板(8)为矩形平板，其呈竖直状态设置;所述污泥整形块(9)为正三棱柱状，若干所述污泥整形块(9)均匀分布在安装板(8)的底端，且相邻所述污泥整形块(9)之间均构成截面呈三角形的污泥整形通道(10);
所述污泥整形块(9)与安装板(8)可拆卸相对固定，所述污泥整形块(9)上设置有污泥冲击块(11)，所述污泥冲击块(11)为正三棱锥状，其尖端正对污泥输送方向(100)设置，且污泥整形块(9)与污泥冲击块(11)一体成型;
所述布风器(5)包括布风箱(12)和若干L型布风管(13)，每个所述布风器(5)的布风箱(12)均连通有支风管(13)，所有所述支风管(13)汇集连通至集风球(14)，所述集风球(14)通过主风管(15)与热风产生源(16)的出风端连通;所述L型布风管(13)连通均布于布风箱(12)底部，所述L型布风管(13)的出风口位于相邻两个污泥垄之间构成的间距内，且从L型布风管(13)的出风口吹出的热风风向正对污泥输送方向(100)设置。
6.根据权利要求5所述的一种具有污泥预干燥装置的污泥处理成套设备，其特征在于：所述污泥输送带(2)位于污泥预干燥室(1)内的输送部分为处于水平平面内的直线状。
7.根据权利要求6所述的一种具有污泥预干燥装置的污泥处理成套设备，其特征在于：所述污泥输送带(2)位于污泥预干燥室(1)内的输送部分为处于水平平面内的曲线状。
8.根据权利要求7所述的一种具有污泥预干燥装置的污泥处理成套设备，其特征在于：所述污泥干燥室(1)为加热仓室。
9.一种具有污泥预干燥装置的污泥处理成套设备的污泥处理方法，其特征在于：具体步骤如下：
步骤一：启动振动电机(28)，通过第一螺旋输送机(41)将污泥存储池(40)内的污泥输送至污泥除杂装置(42)进行除杂，依次经过三个污泥除杂通道(22)除杂后的污泥落入污泥导流通道(29)，并被导流收集至污泥暂存箱(43)，筛选出的杂质被污泥除杂通道(22)导流收集至杂质收集箱(26);
步骤二：通过第二污泥输送机(44)将污泥暂存箱(43)内的污泥输送至污泥输送带(2)的输入端，在污泥输送带(2)的输送作用下，污泥摊平板(3)将堆积至污泥输送带(2)的输入端的污泥摊平，被摊平的污泥被输送带送入污泥干燥室(1);
步骤三：被摊平的污泥被污泥冲击块(11)切割拨开，随后被污泥整形块(9)整形并从污泥整形通道(10)输送出，形成截面呈三角形的污泥垄;
形成的污泥垄被下一个污泥分垄器(4)的污泥冲击块(11)切割破垄，随后被此污泥分垄器(4)的污泥整形块(9)整形并从污泥整形通道(10)输送出，形成新的污泥垄;
污泥垄的破垄与形成循环进行;
步骤四：热风产生源(16)产生的热风通过主风管(15)、集风球(14)、支风管(13)输送至各个布风器(5)的布风箱(12)内，随后从各个L型布风管(13)吹出，形成在污泥垄之间的间距内流动的热风，并结合污泥干燥室(1)的加热作用，实现对污泥的预干燥;
步骤五：完成预干燥的污泥被污泥输送带(2)从输出端送出，并送入污泥干燥机(46)进行污泥干燥。
说明书
一种具有污泥预干燥装置的污泥处理成套设备及其方法
技术领域
本发明属于污泥处理技术领域，尤其涉及一种具有污泥预干燥装置的污泥处理成套设备及其方法。
背景技术
近些年来，污泥处理技术得到了迅速发展。现有的污泥处理装置具有以下不足：
第一：除杂不够彻底，污泥中含有固体杂质，比如河底污泥，其中含有石子、碎玻璃片等杂质，这些杂质如果不进行去除，不仅会对设备造成损坏，还会影响污泥处理的效率;
第二：在利用干燥机进行污泥干燥时，由于污泥前期除水效果不理想，导致污泥中含有较多的水分，污泥黏稠性较高，污泥就会粘附、结块在污泥干燥机上，严重影响了污泥的干燥效率。
发明内容
发明目的：为了克服现有技术中存在的不足，本发明提供一种具有污泥预干燥装置的污泥处理成套设备及其方法，集污泥除杂、污泥预干燥、污泥干燥功能为一体，污泥处理效果好，效率高。
技术方案：为实现上述目的，本发明的一种具有污泥预干燥装置的污泥处理成套设备，包括第一螺旋输送机、污泥除杂装置、第二螺旋输送机、污泥预干燥装置和污泥干燥机;所述第一螺旋输送机用于将污泥存储池内的污泥输送至污泥除杂装置;所述污泥除杂装置具有污泥暂存箱和杂质收集箱，所述污泥除杂装置可对夹杂有杂质的污泥进行污泥、杂质分离，并将分离后的污泥收集至污泥暂存箱以及分离后的杂质收集至杂质收集箱;所述第二螺旋输送机用于将污泥暂存箱内的污泥输送至污泥预干燥装置，所述污泥预干燥装置可对污泥进行预干燥作业，并将完成预干燥作业的污泥送入污泥干燥机进行污泥干燥作业。
进一步地，所述污泥除杂装置包括从上到下倾斜且相互平行的多个污泥除杂通道，多个所述污泥除杂通道分别通过支撑弹簧弹性支撑在支撑架上，且支撑架上安装有振动电机;所述污泥除杂通道的底板为筛板或筛网，从上到下的三个所述污泥除杂通道的筛板筛孔或筛网筛孔逐渐减小;所述污泥暂存箱上设置有污泥导流通道，所述污泥导流通道位于最下方的污泥除杂通道的下方并与其保持平行;所述杂质收集箱为三个，其分别对应设置在三个污泥除杂通道的矮端。
进一步地，所述污泥预干燥装置包括污泥干燥室、污泥输送带、污泥摊平板、若干污泥分垄器和若干布风器;
所述污泥干燥室相对立的两个室壁上分别开设有开口，所述污泥输送带位于污泥干燥室内，且污泥输送带的输入端以及输出端分别穿过两个开口延伸至污泥干燥室外部;
所述污泥摊平板位于污泥输送带的输入端，所述污泥输送带启动输送状态下，所述污泥摊平板可将堆积至污泥输送带的输入端的污泥摊平;
若干所述污泥分垄器均匀布置在污泥输送带位于污泥干燥室内的输送部分上，其可对污泥输送带上被摊平的污泥进行分垄形成污泥垄，且污泥分垄器可对已形成的污泥垄进行破垄并形成新的污泥垄;
若干所述布风器均匀布置在污泥输送带位于污泥干燥室内的输送部分上，从所述布风器吹出的热风风向为吹风方向，所述吹风方向一一对应设置于相邻两个污泥垄之间构成的间距内，且吹风方向与污泥输送方向相反。
进一步地，所述污泥分垄器与布风器交替设置，且在污泥输送方向上，所述布风器位于污泥输送方向的前方，所述污泥分垄器位于污泥输送方向的后方。
进一步地，所述污泥输送带的两侧安装有护板，所述污泥摊平板、污泥分垄器以及布风器均可拆卸设置在护板上;
所述护板为矩形平板，其呈竖直状态设置;
所述污泥分垄器包括安装板和若干污泥整形块，所述安装板为矩形平板，其呈竖直状态设置;所述污泥整形块为正三棱柱状，若干所述污泥整形块均匀分布在安装板的底端，且相邻所述污泥整形块之间均构成截面呈三角形的污泥整形通道;
所述污泥整形块与安装板可拆卸相对固定，所述污泥整形块上设置有污泥冲击块，所述污泥冲击块为正三棱锥状，其尖端正对污泥输送方向设置，且污泥整形块与污泥冲击块一体成型;
所述布风器包括布风箱和若干L型布风管，每个所述布风器的布风箱均连通有支风管，所有所述支风管汇集连通至集风球，所述集风球通过主风管与热风产生源的出风端连通;所述L型布风管连通均布于布风箱底部，所述L型布风管的出风口位于相邻两个污泥垄之间构成的间距内，且从L型布风管的出风口吹出的热风风向正对污泥输送方向设置。
进一步地，所述污泥输送带位于污泥预干燥室内的输送部分为处于水平平面内的直线状。
进一步地，所述污泥输送带位于污泥预干燥室内的输送部分为处于水平平面内的曲线状。
进一步地，所述污泥干燥室为加热仓室。
一种具有污泥预干燥装置的污泥处理成套设备的污泥处理方法，具体步骤如下：
步骤一：启动振动电机，通过第一螺旋输送机将污泥存储池内的污泥输送至污泥除杂装置进行除杂，依次经过三个污泥除杂通道除杂后的污泥落入污泥导流通道，并被导流收集至污泥暂存箱，筛选出的杂质被污泥除杂通道导流收集至杂质收集箱;
步骤二：通过第二污泥输送机将污泥暂存箱内的污泥输送至污泥输送带的输入端，在污泥输送带的输送作用下，污泥摊平板将堆积至污泥输送带的输入端的污泥摊平，被摊平的污泥被输送带送入污泥干燥室;
步骤三：被摊平的污泥被污泥冲击块切割拨开，随后被污泥整形块整形并从污泥整形通道输送出，形成截面呈三角形的污泥垄;
形成的污泥垄被下一个污泥分垄器的污泥冲击块切割破垄，随后被此污泥分垄器的污泥整形块整形并从污泥整形通道输送出，形成新的污泥垄;
污泥垄的破垄与形成循环进行;
步骤四：热风产生源产生的热风通过主风管、集风球、支风管输送至各个布风器的布风箱内，随后从各个L型布风管吹出，形成在污泥垄之间的间距内流动的热风，并结合污泥干燥室的加热作用，实现对污泥的预干燥;
步骤五：完成预干燥的污泥被污泥输送带从输出端送出，并送入污泥干燥机进行污泥干燥。
有益效果：本发明的一种具有污泥预干燥装置的污泥处理成套设备及其方法，有益效果如下：
1)本发明集污泥除杂、污泥预干燥、污泥干燥功能为一体，污泥处理效果好，效率高;
2)污泥除杂能够去除污泥中的固体杂质(如石子、玻璃碎片等)，防止杂质对设备造成损坏，而且更有利于污泥的处理作业;
3)污泥预干燥装置能够对污泥进行预干燥从而降低污泥所含水分，避免进入污泥干燥机中的污泥所含水分过多造成粘附、结块;
4)污泥分垄器对污泥进行分垄，能够增大污泥的受热面积，提高污泥预干燥效率;
5)污泥分垄器还能够对形成的污泥垄进行破垄，形成新的污泥垄，污泥垄的破垄与形成循环进行，能够使污泥预干燥较为均匀;
6)布风器能够实现热风的合理布风，使得污泥垄之间的间距内具有流动的热风，加快污泥所含水分的蒸发，提高了污泥预干燥的效率;
7)热风的吹风方向与污泥的污泥输送方向相反，能够增大热风对污泥垄的冲击力度，从而带走更多的水分，进一步提高了污泥预干燥的效率。
