申请日2018.11.13
公开(公告)日2019.02.01
IPC分类号C02F11/13; C02F11/00; B01F7/24
摘要
本发明公开了一种污泥搅拌成型装置，属于污泥处理技术领域，本发明包括搅拌装置和成型装置，所述搅拌装置包括箱体，所述箱体顶部设有搅拌电机，所述搅拌电机通过联轴器连接搅拌轴，所述搅拌轴上设有搅拌叶，所述箱体底部设有漏料口，所述漏料口连接成型装置，所述成型装置包括挤压筒，所述挤压筒的左侧设有驱动装置，右侧设有过滤网;所述过滤网左部的挤压筒上设有出料口，所述挤压筒通过挤压板连接驱动装置。本发明设计的污泥搅拌成型装置，设计简单，通过设有的搅拌装置和成型装置可以将污泥进行搅拌，挤压成型，便于污泥的运输和再处理，设有的加热装置加快污泥内水分的蒸发，便于污泥的排出。
权利要求书

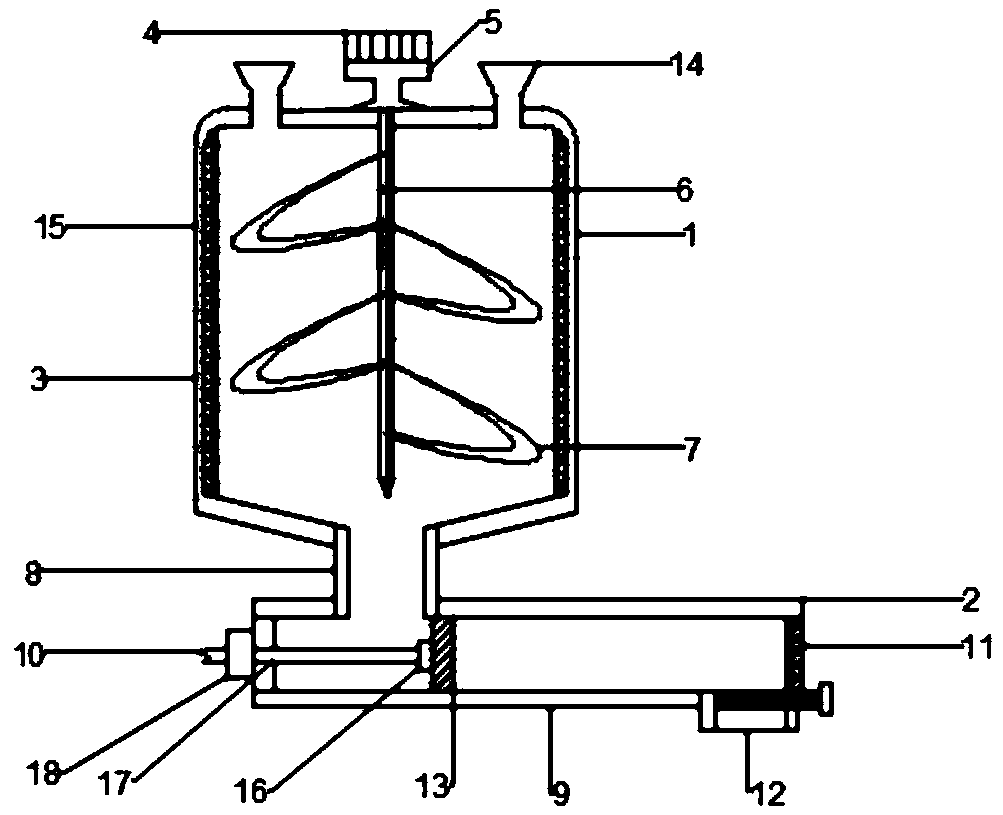

1.一种污泥搅拌成型装置，其特征在于，包括搅拌装置(1)和成型装置(2)，所述搅拌装置(1)包括箱体(3)，所述箱体(3)顶部设有搅拌电机(4)，所述搅拌电机(4)通过联轴器(5)连接搅拌轴(6)，所述搅拌轴(6)上设有搅拌叶(7)，所述箱体底部设有漏料口(8)，所述漏料口(8)连接成型装置(2)，所述成型装置(2)包括挤压筒(9)，所述挤压筒(9)的左侧设有驱动装置(10)，右侧设有过滤网(11);所述过滤网(11)左部的挤压筒(9)上设有出料口(12)，所述挤压筒(9)通过挤压板(13)连接驱动装置(10)。
2.根据权利要求1所述的一种污泥搅拌成型装置，其特征在于，所述搅拌电机(4)两侧设有进料口(14)。
3.根据权利要求1所述的一种污泥搅拌成型装置，其特征在于，所述搅拌轴(6)在箱体(3)内部。
4.根据权利要求1所述的一种污泥搅拌成型装置，其特征在于，所述箱体(3)内部两侧设有加热装置(15)。
5.根据权利要求1所述的一种污泥搅拌成型装置，其特征在于，所述挤压板(13)设在挤压筒(9)内部。
6.根据权利要求1所述的一种污泥搅拌成型装置，其特征在于，所述挤压板(13)左侧通过连接件(16)连接螺纹杆(17)。
7.根据权利要求6所述的一种污泥搅拌成型装置，其特征在于，所述挤螺纹杆(17)连接驱动电机(18)。
说明书
一种污泥搅拌成型装置
技术领域
本发明属于污泥处理技术领域，具体涉及一种污泥搅拌成型装置。
背景技术
在城市生活和与城市生活活动相关的城市市政设施运行与维护过程中可产生污泥，被称为城市污泥，按来源可分为污水厂污泥，给水厂污泥，排水管道污泥，疏浚淤泥和建筑泥浆等。来源不同的污泥性质差别很大，相应的处理处置技术要求和资源化利用途径也各不相同。污泥经过合适的处理，可以产生甲烷，使最终需处理的污泥体积减少30～50%，在消化完全时，可以消除恶臭，杀死病原微生物。现有的污泥处理装置包括搅拌机和成型机，二者是分开独立的，不便于污泥的运输和再处理，且结构复杂，成本较高。
发明内容
为解决上述问题，本发明提供了一种污泥搅拌成型装置，通过设有的搅拌装置和成型装置可以将污泥进行搅拌，挤压成型，便于污泥的运输和再处理。
一种污泥搅拌成型装置，包括搅拌装置和成型装置，所述搅拌装置包括箱体，所述箱体顶部设有搅拌电机，所述搅拌电机通过联轴器连接搅拌轴，所述搅拌轴上设有搅拌叶，所述箱体底部设有漏料口，所述漏料口连接成型装置，所述成型装置包括挤压筒，所述挤压筒的左侧设有驱动装置，右侧设有过滤网;所述过滤网左部的挤压筒上设有出料口，所述挤压筒通过挤压板连接驱动装置。
更优地，上述搅拌电机两侧设有进料口。
上述搅拌轴在箱体内部。
上述箱体内部两侧设有加热装置。
上述挤压板设在挤压筒内部。
上述挤压板左侧通过连接件连接螺纹杆。
上述挤螺纹杆连接驱动电机。
与现有技术相比，本发明的有益效果如下：
本发明设计的污泥搅拌成型装置，设计简单，操作方便快捷，实用性高，通过设有的搅拌装置和成型装置可以将污泥进行搅拌，挤压成型，便于污泥的运输和再处理，设有的加热装置加快污泥内水分的蒸发，便于污泥的排出。
