申请日2018.11.13
公开(公告)日2019.01.11
IPC分类号C02F11/12
摘要
本发明公开了一种城市建设用污泥固液分离装置，包括箱体，所述箱体一侧内壁焊接有隔板，且隔板底部外壁开有出料口，所述出料口一侧内壁底端焊接有出料管，且出料管内壁焊接有挤压板，所述挤压板顶部外壁开有等距离分布的挤压孔，且挤压孔截面形状为等腰梯形，所述箱体一侧外壁通过螺栓固定有电机，且电机输出轴一端焊接有主动轮，所述箱体一侧外壁插接有传动轴，且传动轴远离箱体一端焊接有从动轮，所述从动轮一侧外壁与主动轮外壁啮合，所述箱体相对两侧内壁插接有同一个转动杆。本发明不仅能够将污泥中的固体杂质与水分进行分离，方便污泥后期的堆肥使用，而且能够对装置工作时产生的震动进行减震缓冲，提高稳定性。
权利要求书

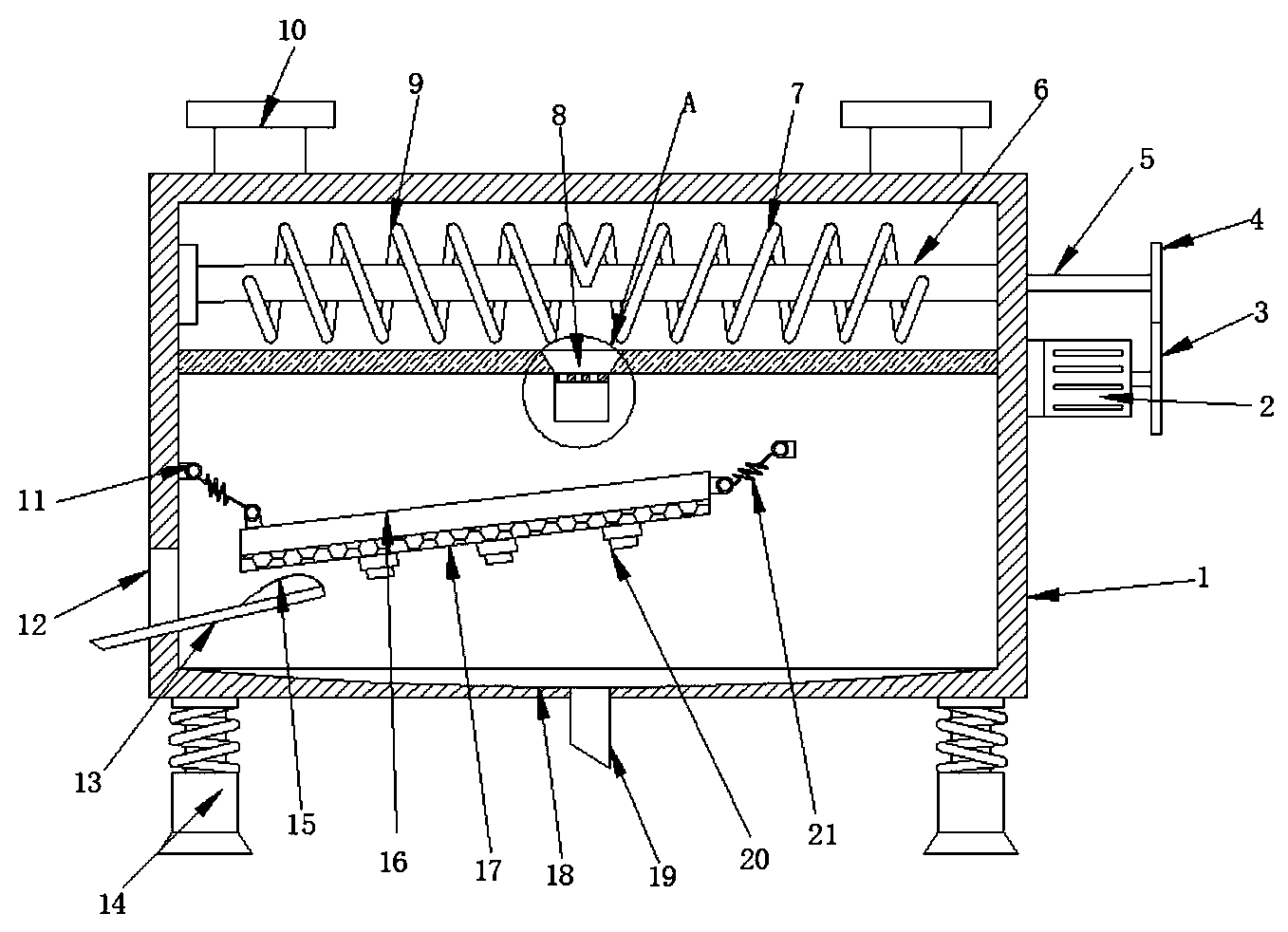

1.一种城市建设用污泥固液分离装置，包括箱体(1)，其特征在于，所述箱体(1)一侧内壁焊接有隔板，且隔板底部外壁开有出料口(8)，所述出料口(8)一侧内壁底端焊接有出料管(23)，且出料管(23)内壁焊接有挤压板(22)，所述挤压板(22)顶部外壁开有等距离分布的挤压孔，且挤压孔截面形状为等腰梯形，所述箱体(1)一侧外壁通过螺栓固定有电机(2)，且电机(2)输出轴一端焊接有主动轮(3)，所述箱体(1)一侧外壁插接有传动轴(5)，且传动轴(5)远离箱体(1)一端焊接有从动轮(4)，所述从动轮(4)一侧外壁与主动轮(3)外壁啮合，所述箱体(1)相对两侧内壁插接有同一个转动杆(6)，且转动杆(6)一端穿过箱体(1)一侧外壁与传动轴(5)焊接，所述转动杆(6)一侧外壁分别焊接有第一螺旋叶片(7)和第二螺旋叶片(9)，且第一螺旋叶片(7)与第二螺旋叶片(9)螺旋方向相反，所述箱体(1)内设有过滤箱(16)，且过滤箱(16)位于出料管(23)正下方，所述过滤箱(16)一侧外壁与箱体(1)内壁均焊接有连接耳，且连接耳外壁焊接有连接环(11)，所述过滤箱(16)与箱体(1)上的连接环(11)均固定有同一个弹簧(21)。
2.根据权利要求1所述的一种城市建设用污泥固液分离装置，其特征在于，所述过滤箱(16)底部外壁边缘处焊接有过滤网(17)，且过滤网(17)底部外壁通过螺栓固定有等距离分布的震动器(20)。
3.根据权利要求1所述的一种城市建设用污泥固液分离装置，其特征在于，所述箱体(1)一侧外壁底端开有卸料口(12)，且卸料口(12)内壁焊接有导料板(13)。
4.根据权利要求3所述的一种城市建设用污泥固液分离装置，其特征在于，所述导料板(13)一侧外壁焊接有防护板(15)，且导料板(13)一端位于过滤箱(16)最低端正下方。
5.根据权利要求1所述的一种城市建设用污泥固液分离装置，其特征在于，所述箱体(1)底部内壁开有导流槽(18)，且导流槽(18)底部内壁开有导流孔，导流孔内壁焊接有导流管(19)。
6.根据权利要求5所述的一种城市建设用污泥固液分离装置，其特征在于，所述箱体(1)顶部外壁两侧开有进料口，且进料口内壁焊接有入料管(10)。
7.根据权利要求1所述的一种城市建设用污泥固液分离装置，其特征在于，所述箱体(1)底部外壁四个拐角处均通过螺栓固定有支撑腿(14)，且支撑腿(14)底部外壁开有防滑纹路。
说明书
一种城市建设用污泥固液分离装置
技术领域
本发明涉及城建环保技术领域，尤其涉及一种城市建设用污泥固液分离装置。
背景技术
目前，污泥因投资少、能耗低、运行费用低、有机部分可转化成土壤改良剂成分等优点，被认为是最有发展潜力的一种土地利用处置方式，可减少污泥带来的负面效应，城市污水处理厂产生的污泥集中起来进行商品好氧堆肥处理，并经过适当加工后制成农田肥料和园林培植土，实现了污泥稳定化、减量化、无害化、资源化的有机结合，对此，前期需要对污泥进行固液分离工作，现有污泥固液分离装置结构复杂、使用流程不方便，所以需要进行对原有装置进行改进。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种城市建设用污泥固液分离装置。
为了实现上述目的，本发明采用了如下技术方案：
一种城市建设用污泥固液分离装置，包括箱体，所述箱体一侧内壁焊接有隔板，且隔板底部外壁开有出料口，所述出料口一侧内壁底端焊接有出料管，且出料管内壁焊接有挤压板，所述挤压板顶部外壁开有等距离分布的挤压孔，且挤压孔截面形状为等腰梯形，所述箱体一侧外壁通过螺栓固定有电机，且电机输出轴一端焊接有主动轮，所述箱体一侧外壁插接有传动轴，且传动轴远离箱体一端焊接有从动轮，所述从动轮一侧外壁与主动轮外壁啮合，所述箱体相对两侧内壁插接有同一个转动杆，且转动杆一端穿过箱体一侧外壁与传动轴焊接，所述转动杆一侧外壁分别焊接有第一螺旋叶片和第二螺旋叶片，且第一螺旋叶片与第二螺旋叶片螺旋方向相反，所述箱体内设有过滤箱，且过滤箱位于出料管正下方，所述过滤箱一侧外壁与箱体内壁均焊接有连接耳，且连接耳外壁焊接有连接环，所述过滤箱与箱体上的连接环均固定有同一个弹簧。
进一步的，所述过滤箱底部外壁边缘处焊接有过滤网，且过滤网底部外壁通过螺栓固定有等距离分布的震动器。
进一步的，所述箱体一侧外壁底端开有卸料口，且卸料口内壁焊接有导料板。
进一步的，所述导料板一侧外壁焊接有防护板，且导料板一端位于过滤箱最低端正下方。
进一步的，所述箱体底部内壁开有导流槽，且导流槽底部内壁开有导流孔，导流孔内壁焊接有导流管。
进一步的，所述箱体顶部外壁两侧开有进料口，且进料口内壁焊接有入料管。
进一步的，所述箱体底部外壁四个拐角处均通过螺栓固定有支撑腿，且支撑腿底部外壁开有防滑纹路。
本发明的有益效果为：
1.通过第一螺旋叶片和第二螺旋叶片的设置能够在电机的带动下同轴转动，对从两个入料管投入的污泥原料进行向出料口方向挤压运动，促进污泥中的水分析出，当污泥到达挤压板上方时水分先从挤压孔流出，而挤压去除水分后的污泥从挤压孔成柱状挤出至过滤箱内，提高装置对污泥固液分离的完全度。
2.通过过滤箱上过滤网的设置将析出含有杂质的水分进行过滤，杂质和挤压后的污泥停留在过滤网上，进一步提高固液分离完全度。
3.通过弹簧的设置能够在震动器带动过滤箱进行快速震动出料工作时起到缓冲作用，防止引起装置整体震动，提高装置整体的稳定性。
