申请日2018.11.14
公开(公告)日2019.03.22
IPC分类号E02F3/88; E02F3/90; E02F3/92
摘要
本发明公开了一种清理河道污泥的吸污装置及其河道污泥吸污处理方法，包括两个吸污船、两个升降机、吸污装置支撑架和吸污装置，升降机与吸污船一一对应并安装在其上，吸污装置支撑架通过两个升降机的支撑横跨于两个吸污船上，吸污装置活动设置在吸污装置支撑架上，且两个升降机可同步驱动吸污装置支撑架并带动吸污装置上升和下降，吸污装置包括推垃机构和若干污泥吸附管，每个所述污泥吸附管内均配套设置有活塞，推垃机构与所有活塞推拉连接，推垃机构拉动活塞上移可使污泥吸附管内产生负压将污泥吸入其内，且推垃机构推动活塞下移可将污泥吸附管内的污泥推出。本发明能够用于河道污泥的清理吸污，吸污效果好、效率高。
权利要求书

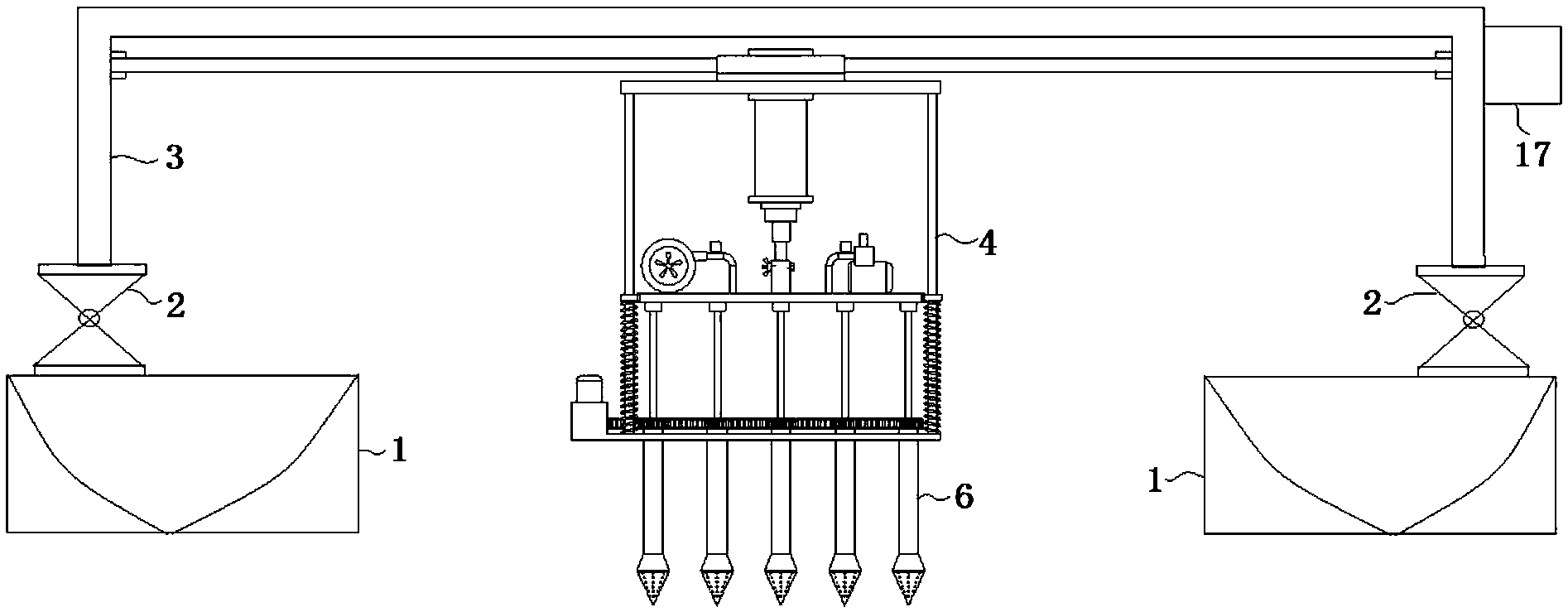

1.一种清理河道污泥的吸污装置，其特征在于：包括两个吸污船(1)、两个升降机(2)、吸污装置支撑架(3)和吸污装置(4)，所述升降机(2)与吸污船(1)一一对应并安装在其上，所述吸污装置支撑架(3)通过两个升降机(2)的支撑横跨于两个吸污船(1)上，所述吸污装置(4)活动设置在吸污装置支撑架(3)上，且两个所述升降机(2)可同步驱动吸污装置支撑架(3)并带动吸污装置(4)上升和下降;
所述吸污装置(4)包括推垃机构(5)和若干污泥吸附管(6)，每个所述污泥吸附管(6)内均配套设置有活塞(7)，所述推垃机构(5)与所有活塞(7)均推拉连接，所述推垃机构(5)拉动活塞(7)上移可使所述污泥吸附管(6)内产生负压将污泥吸入其内，且推垃机构(5)推动活塞(7)下移可将所述污泥吸附管(6)内的污泥推出。
2.根据权利要求1所述的一种清理河道污泥的吸污装置，其特征在于：所述污泥吸附管(6)为竖直的直通型管，且其下端的部分呈收缩状;所述污泥吸附管(6)上通过贴合环体(8)设置有污泥杂质过滤罩(9)，所述污泥杂质过滤罩(9)罩设污泥吸附管(6)呈收缩状的部分设置;所述贴合环体(8)环绕贴合固定在污泥吸附管(6)的外侧面，且贴合环体(8)的外圈呈向污泥吸附管(6)逐渐倾斜的倾斜状。
3.根据权利要求2所述的一种清理河道污泥的吸污装置，其特征在于：所述污泥杂质过滤罩(9)为其上开设有过滤孔的锥形罩，其尖端竖直朝下设置。
4.根据权利要求3所述的一种清理河道污泥的吸污装置，其特征在于：所述污泥杂质过滤罩(9)为锥形过滤网架结构，其尖端竖直朝下设置。
5.根据权利要求2所述的一种清理河道污泥的吸污装置，其特征在于：所述吸污装置支撑架(3)上设置有驱动机构(17)，所述驱动机构(17)可驱动吸污装置(4)在水平方向位移;所述吸污装置(4)还包括支撑框架(10)，所述推垃机构(5)以及若干污泥吸附管(6)均设置在支撑框架(10)上;所述支撑框架(10)包括通过多个竖直支撑杆(11)连接的上平板(12)和下平板(13)，所述推垃机构(5)包括竖直固设在上平板(12)下板面的液压缸(14)、固定设置在液压缸(14)推拉端的活动平板(15)和可周向旋转设置在活动平板(15)下板面的推拉杆(16)，所述污泥吸附管(6)可周向旋转设置在下平板(13)上，所述推拉杆(16)与污泥吸附管(6)一一对应且均呈线性阵列分布，所述推拉杆(16)部分伸入污泥吸附管(6)并与其内的活塞(7)固定连接。
6.根据权利要求5所述的一种清理河道污泥的吸污装置，其特征在于：所述上平板(12)上设置有鼓风机(19)，所述上平板(12)为具有空腔的空心板，所述鼓风机(19)的出风口通过导风管(20)与上平板(12)的空腔连通，且导风管(20)上安装有第一阀门(21);所述推拉杆(16)为具有导风通道(22)的空心杆，所述导风通道(22)与上平板(12)的空腔连通;所述活塞(7)上贯穿开设有导风孔(23)，所述导风通道(22)通过导风孔(23)与污泥吸附管(6)的内部连通。
7.根据权利要求5所述的一种清理河道污泥的吸污装置，其特征在于：所述上平板(12)上设置有抽水泵(24)，所述抽水泵(24)的出水端通过导水管(25)与上平板(12)的空腔连通，且导水管(25)上安装有第二阀门(26)。
8.根据权利要求5所述的一种清理河道污泥的吸污装置，其特征在于：每个所述竖直支撑杆(11)上均滑动配合套设有圆环(38)，所述活动平板(15)通过圆环(38)与多个竖直支撑杆(11)滑动配合设置，且所述竖直支撑杆(11)位于圆环(38)与下平板(13)之间的杆部上套设有压缩弹簧(39)。
9.根据权利要求1所述的一种清理河道污泥的吸污装置，其特征在于：至少一个所述吸污船(1)具有污泥存储仓。
10.清理河道污泥的吸污装置的河道污泥吸污处理方法，其特征在于：具体步骤如下：
步骤一：将整个装置置于需要吸污的河道水面上，根据需要吸污的位置，启动伺服电机(37)调整吸污装置(4)的位置;
步骤二：启动液压缸(14)推动活塞(7)下移，使活塞(7)的底部靠近污泥吸附管(6)呈收缩状的部分即停止，随后关闭第一阀门(21)、第二阀门(26);
步骤三：启动升降机(2)带动吸污装置(4)下降，当污泥杂质过滤罩(9)的尖端触碰到河底污泥时，启动驱动电机(31)驱动污泥吸附管(6)周向旋转，当污泥杂质过滤罩(9)完全没入污泥以及污泥吸附管(6)部分没入污泥中时，关闭升降机(2)和驱动电机(31)，随后启动液压缸(14)拉动活塞(7)上移，将污泥吸入污泥吸附管(6)内;
在吸污过程中，间歇性启动驱动电机(31)驱动污泥吸附管(6)和污泥杂质过滤罩(9)同步周向旋转，提高污泥流动性，防止污泥层出现架空现象，提高吸污效率;
步骤四：污泥吸附管(6)内吸污完成后，启动升降机(2)带动吸污装置(4)上升，使吸污装置(4)上升至高出吸污船(1)的污泥存储仓的仓口即停止，随后启动伺服电机(37)驱动吸污装置(4)移动至吸污船(1)的污泥存储仓的仓口;
步骤五：启动液压缸(14)推动活塞(7)下移，将污泥吸附管(6)内的污泥推出至污泥存储仓内;
由于污泥吸附管(6)呈收缩状的部分活塞(7)进不去，所以其内残留有一部分污泥，此时，打开第一阀门(21)并启动鼓风机(19)，将残留的污泥排出至污泥存储仓内;
步骤六：待吸污作业全部完成后，关闭第一阀门(21)，打开第二阀门(26)，抽水泵(24)的进水口接入连通有水源的水管，随后启动抽水泵(24)抽水对污泥吸附管(6)进行清洗。
说明书
一种清理河道污泥的吸污装置及其河道污泥吸污处理方法
技术领域
本发明属于吸污装置技术领域，尤其涉及一种清理河道污泥的吸污装置及其使用方法。
背景技术
为了改善水环境，河道治理工作逐年加大。河道由于长年累月的河泥积聚，河道的河底蓄积了大量的污泥，不仅影响水自身环境，对水生鱼类、植物造成影响，散发的污泥腐烂气味还会污染空气环境，所以，河道污泥的清理需要周期性进行治理。目前用于河道污泥的清理大多选用吸污装置将河底的污泥吸出，已达到净化河道的目的。但是现有的吸污装置吸污效果不理想，在吸污过程中还会将河道的杂质一同吸入，比如河道杂草、玻璃碎片、石子等，掺杂有这些杂质的污泥会对后续进行污泥处理造成影响，更严重的还会对污泥处理设备造成损坏。
发明内容
发明目的：为了克服现有技术中存在的不足，本发明提供一种清理河道污泥的吸污装置及其河道污泥吸污处理方法，能够有效去除污泥中的杂质，简化后续污泥处理步骤，而且吸污效果好、效率高。
技术方案：为实现上述目的，本发明的一种清理河道污泥的吸污装置，包括两个吸污船、两个升降机、吸污装置支撑架和吸污装置，所述升降机与吸污船一一对应并安装在其上，所述吸污装置支撑架通过两个升降机的支撑横跨于两个吸污船上，所述吸污装置活动设置在吸污装置支撑架上，且两个所述升降机可同步驱动吸污装置支撑架并带动吸污装置上升和下降;
所述吸污装置包括推垃机构和若干污泥吸附管，每个所述污泥吸附管内均配套设置有活塞，所述推垃机构与所有活塞均推拉连接，所述推垃机构拉动活塞上移可使所述污泥吸附管内产生负压将污泥吸入其内，且推垃机构推动活塞下移可将所述污泥吸附管内的污泥推出。
进一步地，所述污泥吸附管为竖直的直通型管，且其下端的部分呈收缩状;所述污泥吸附管上通过贴合环体设置有污泥杂质过滤罩，所述污泥杂质过滤罩罩设污泥吸附管呈收缩状的部分设置;所述贴合环体环绕贴合固定在污泥吸附管的外侧面，且贴合环体的外圈呈向污泥吸附管逐渐倾斜的倾斜状。
进一步地，所述污泥杂质过滤罩为其上开设有过滤孔的锥形罩，其尖端竖直朝下设置。
进一步地，所述污泥杂质过滤罩为锥形过滤网架结构，其尖端竖直朝下设置。
进一步地，所述吸污装置支撑架上设置有驱动机构，所述驱动机构可驱动吸污装置在水平方向位移;所述吸污装置还包括支撑框架，所述推垃机构以及若干污泥吸附管均设置在支撑框架上;所述支撑框架包括通过多个竖直支撑杆连接的上平板和下平板，所述推垃机构包括竖直固设在上平板下板面的液压缸、固定设置在液压缸推拉端的活动平板和可周向旋转设置在活动平板下板面的推拉杆，所述污泥吸附管可周向旋转设置在下平板上，所述推拉杆与污泥吸附管一一对应且均呈线性阵列分布，所述推拉杆部分伸入污泥吸附管并与其内的活塞固定连接。
进一步地，所述上平板上设置有鼓风机，所述上平板为具有空腔的空心板，所述鼓风机的出风口通过导风管与上平板的空腔连通，且导风管上安装有第一阀门;所述推拉杆为具有导风通道的空心杆，所述导风通道与上平板的空腔连通;所述活塞上贯穿开设有导风孔，所述导风通道通过导风孔与污泥吸附管的内部连通。
进一步地，所述上平板上设置有抽水泵，所述抽水泵的出水端通过导水管与上平板的空腔连通，且导水管上安装有第二阀门。
进一步地，每个所述竖直支撑杆上均滑动配合套设有圆环，所述活动平板通过圆环与多个竖直支撑杆滑动配合设置，且所述竖直支撑杆位于圆环与下平板之间的杆部上套设有压缩弹簧。
进一步地，至少一个所述吸污船具有污泥存储仓。
一种清理河道污泥的吸污装置的河道污泥吸污处理方法，具体步骤如下：
步骤一：将整个装置置于需要吸污的河道水面上，根据需要吸污的位置，启动伺服电机调整吸污装置的位置;
步骤二：启动液压缸推动活塞下移，使活塞的底部靠近污泥吸附管呈收缩状的部分即停止，随后关闭第一阀门、第二阀门;
步骤三：启动升降机带动吸污装置下降，当污泥杂质过滤罩的尖端触碰到河底污泥时，启动驱动电机驱动污泥吸附管周向旋转，当污泥杂质过滤罩完全没入污泥以及污泥吸附管部分没入污泥中时，关闭升降机和驱动电机，随后启动液压缸拉动活塞上移，将污泥吸入污泥吸附管内;
在吸污过程中，间歇性启动驱动电机驱动污泥吸附管和污泥杂质过滤罩同步周向旋转，提高污泥流动性，防止污泥层出现架空现象，提高吸污效率;
步骤四：污泥吸附管内吸污完成后，启动升降机带动吸污装置上升，使吸污装置上升至高出吸污船的污泥存储仓的仓口即停止，随后启动伺服电机驱动吸污装置移动至吸污船的污泥存储仓的仓口;
步骤五：启动液压缸推动活塞下移，将污泥吸附管内的污泥推出至污泥存储仓内;
由于污泥吸附管呈收缩状的部分活塞进不去，所以其内残留有一部分污泥，此时，打开第一阀门并启动鼓风机，将残留的污泥排出至污泥存储仓内;
步骤六：待吸污作业全部完成后，关闭第一阀门，打开第二阀门，抽水泵的进水口接入连通有水源的水管，随后启动抽水泵抽水对污泥吸附管进行清洗。
有益效果：本发明的一种清理河道污泥的吸污装置及其使用方法，有益效果如下：
1)通过推垃机构拉动活塞上移使污泥吸附管内产生负压将污泥吸入其内，吸污效果好，效率高;
2)推垃机构推动活塞下移可将所述污泥吸附管内的污泥推出，污泥排出效果好，同时结合鼓风机的吹风将污泥吸附管呈收缩状的部分残留的污泥也排出，污泥排出较为彻底;
3)设置的污泥杂质过滤罩能够在吸污过程中过滤掉污泥中的杂质，比如河道杂草、玻璃碎片、石子等，有效避免了这些杂质对后续的污泥处理造成影响，简化污泥处理步骤，对污泥处理的相关设备也起到很好的保护作用;
4)吸污过程中，间歇性启动驱动电机驱动污泥吸附管和污泥杂质过滤罩同步周向旋转，能够提高污泥流动性，防止污泥层出现架空现象，提高吸污效率;
5)具有清洗功能，防止污泥作业完成后污泥的残留对污泥吸附管以及污泥杂质过滤罩造成腐蚀，延长使用寿命。
