申请日2018.11.13
公开(公告)日2019.02.01
IPC分类号B01F13/10; C02F11/00
摘要
本发明公开了一种污泥双重搅拌装置，属于污泥处理技术领域，本发明包括上搅拌箱和下搅拌箱，所述上搅拌箱顶端设有电机，所述电机上设有电控转轴，所述电控转轴上设有搅拌桨叶，所述上搅拌箱与下搅拌箱通过污泥出口连接，所述下搅拌箱顶部设有轴承座，所述轴承座下端设有搅拌装置，所述下搅拌箱底端设有出料口，所述出料口两侧通过抗震底座连接支撑脚。本发明设计的污泥双重搅拌装置，设计简单，操作方便快捷，实用性很高，通过设有的双重搅拌装置，使得污泥内的污染成分与化学剂充分接触反应，有效的去除污染物，提高污泥处理效率。
权利要求书

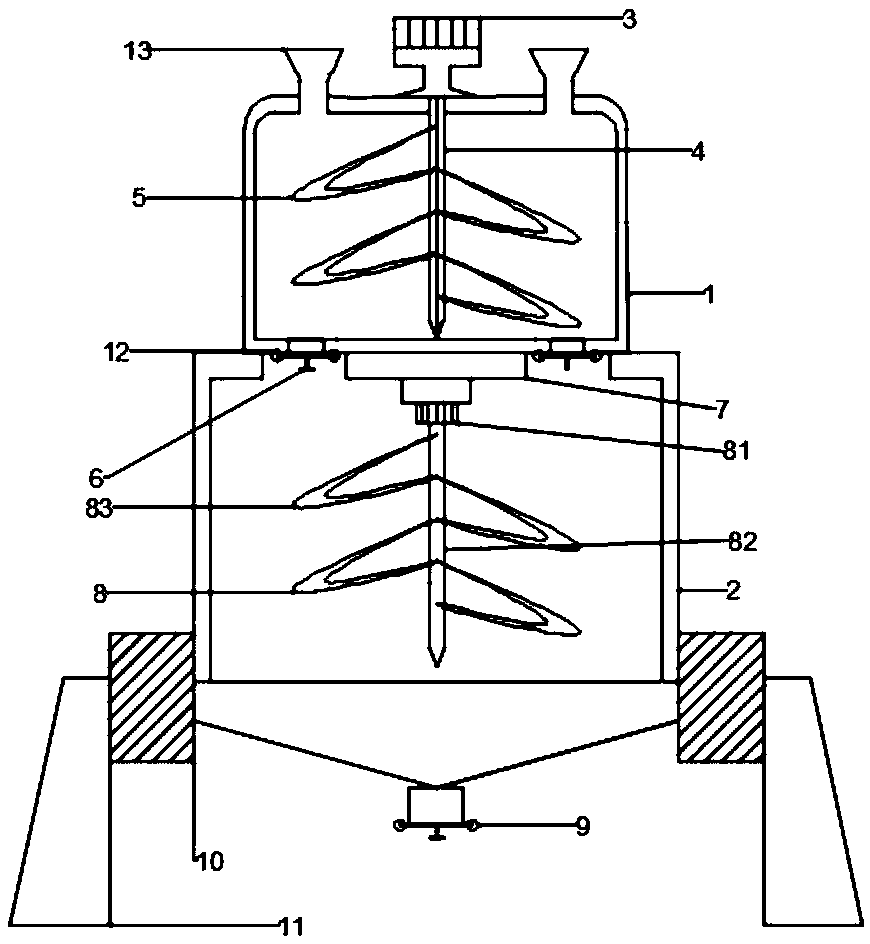

1.一种污泥双重搅拌装置，其特征在于，包括上搅拌箱(1)和下搅拌箱(2)，所述上搅拌箱(1)顶端设有电机(3)，所述电机(3)上设有电控转轴(4)，所述电控转轴(4)上设有搅拌桨叶(5)，所述上搅拌箱(1)与下搅拌箱(2)通过污泥出口(6)连接，所述下搅拌箱(2)顶部设有轴承座(7)，所述轴承座下端设有搅拌装置(8)，所述下搅拌箱(2)底端设有出料口(9)，所述出料口(9)两侧通过抗震底座(10)连接支撑脚(11)。
2.根据权利要求1所述的一种污泥双重搅拌装置，其特征在于，所述污泥出口(6)下端设有电磁阀门(12)。
3.根据权利要求1所述的一种污泥双重搅拌装置，其特征在于，所述上搅拌箱(1)的电机(3)两侧设有进料口(13)。
4.根据权利要求1所述的一种污泥双重搅拌装置，其特征在于，所述搅拌装置(8)包括电机(81)，电控转轴(82)和搅拌桨叶(83)。
5.根据权利要求3所述的一种污泥双重搅拌装置，其特征在于，所述电机(81)上设有电控转轴(82)，电控转轴(82)上设有搅拌桨叶(83)。
6.根据权利要求1所述的一种污泥双重搅拌装置，其特征在于，所述电机(3，81)，电磁阀门(12)通过数据线和电源线连接DCS控制系统。
说明书
一种污泥双重搅拌装置
技术领域
本发明属于污泥处理技术领域，具体涉及一种污泥双重搅拌装置。
背景技术
在城市生活和与城市生活活动相关的城市市政设施运行与维护过程中可产生污泥，被称为城市污泥，按来源可分为污水厂污泥，给水厂污泥，排水管道污泥，疏浚淤泥和建筑泥浆等。来源不同的污泥性质差别很大，相应的处理处置技术要求和资源化利用途径也各不相同。污泥经过合适的处理，可以产生甲烷，使最终需处理的污泥体积减少30～50%，在消化完全时，可以消除恶臭，杀死病原微生物，在处理程序中，最基本的操作是搅拌。现有的搅拌装置设计简单，功能单一，处理效果差，且可能造成污泥的二次污染。
发明内容
为解决上述问题，本发明提供了一种污泥双重搅拌装置，通过设有的双重搅拌装置，使得污泥内的污染成分与化学剂充分接触反应，有效的去除污染物，提高污泥处理效率。
一种污泥双重搅拌装置，包括上搅拌箱和下搅拌箱，所述上搅拌箱顶端设有电机，所述电机上设有电控转轴，所述电控转轴上设有搅拌桨叶，所述上搅拌箱与下搅拌箱通过污泥出口连接，所述下搅拌箱顶部设有轴承座，所述轴承座下端设有搅拌装置，所述下搅拌箱底端设有出料口，所述出料口两侧通过抗震底座连接支撑脚。
更优地，上述污泥出口下端设有电磁阀门。
上述上搅拌箱的电机两侧设有进料口。
上述搅拌装置包括电机，电控转轴和搅拌桨叶。
上述电机上设有电控转轴，电控转轴上设有搅拌桨叶。
上述电机，电磁阀门通过数据线和电源线连接DCS控制系统。
与现有技术相比，本发明的有益效果如下：
本发明设计的污泥双重搅拌装置，设计简单，操作方便快捷，实用性高，通过设有的双重搅拌装置，使得污泥内的污染成分与化学剂充分接触反应，有效的去除污染物，提高污泥处理效率。
