申请日2018.01.12
公开(公告)日2018.10.16
IPC分类号C02F1/32
申请(专利权)人石家庄先航科技有限公司;
摘要
本实用新型提供环保水处理用的纯水箱装置，包括水箱和增透膜;所述水箱整体呈正方体结构，且水箱顶部正中心位置开设有一处与其内腔相连通的所述人孔，并且水箱顶部轴接有一块遮掩密封所述人孔的所述水箱盖;四块所述限位凸起块顶端面上均设置有一组所述透射增强机构;所述透射增强机构由第一超白玻璃块、第二超白玻璃块和第三超白玻璃共同组成;所述第二超白玻璃块嵌入在所述限位凸起块顶端面上所开设的所述第一限位槽内。本实用新型利于光的半波损失，让两层反射光相互抵消，从而减少光在入射时的反射光，根据光的干涉现象，从而增强了光的透射能力，以便于对四根紫外线杀菌灯照射范围较弱的区域进行加强照射，进行最大程度的消毒操作。
权利要求书
1.环保水处理用的纯水箱装置，其特征在于：该环保水处理用的纯水箱装置包括水箱、进水口法兰、出水口法兰、人孔、限位凸起块、第一限位槽、第二限位槽、水箱盖、紫外线杀菌灯、透射增强机构、第一超白玻璃块、第二超白玻璃块、第三超白玻璃和增透膜;所述水箱整体呈正方体结构，且水箱顶部正中心位置开设有一处与其内腔相连通的所述人孔，并且水箱顶部轴接有一块遮掩密封所述人孔的所述水箱盖;所述水箱右端面的右上角位置处设置有一处与水箱内腔相连通的所述进水口法兰，且水箱左端面左下角设置有一处与水箱内腔相连通的所述出水口法兰;所述水箱内腔四处边缘夹角位置处均设置有一根所述紫外线杀菌灯，且四根所述紫外线杀菌灯的接口端均贯穿水箱内壁并位于其顶端;所述水箱内腔呈环形阵列状设置有四块所述限位凸起块;所述限位凸起块整体结构呈没有下底的等腰梯形状结构;四块所述限位凸起块的顶端面对应于等腰梯形状结构的上底及与其相连接的部分等腰梯形状结构的两边腰位置处共同开设有一处所述第一限位槽，且四块所述限位凸起块的顶端面对应于等腰梯形状结构的两边腰位置处均开设有一处所述第二限位槽，并且两处所述第二限位槽均不与第一限位槽相连通;四块所述限位凸起块顶端面上均设置有一组所述透射增强机构;所述透射增强机构由第一超白玻璃块、第二超白玻璃块和第三超白玻璃共同组成;所述第一超白玻璃块及第二超白玻璃块分别嵌入在所述限位凸起块顶端面上所开设的两处所述第二限位槽内;所述第二超白玻璃块嵌入在所述限位凸起块顶端面上所开设的所述第一限位槽内。
2.如权利要求1所述环保水处理用的纯水箱装置，其特征在于：所述透射增强机构中第一超白玻璃块、第二超白玻璃块和第三超白玻璃的高度均相一致，且均低于水箱内腔的高度，但其高度差大于限位凸起块的高度。
3.如权利要求1所述环保水处理用的纯水箱装置，其特征在于：四块所述限位凸起块等腰梯形状结构中两边腰之间的夹角部位分别与所述水箱内腔的四处边缘夹角位置处位置相对应。
4.如权利要求1或3所述环保水处理用的纯水箱装置，其特征在于：设置在四块所述限位凸起块顶端面上的每组所述透射增强机构中的第二超白玻璃块对应于其包裹住所述紫外线杀菌灯对应的端面上均渡有一层所述增透膜。
5.如权利要求4所述环保水处理用的纯水箱装置，其特征在于：四组所述紫外线杀菌灯均采用中波紫外线的紫外线杀菌灯。
说明书
环保水处理用的纯水箱装置
技术领域
本实用新型属于环保水处理用设备技术领域，尤其涉及环保水处理用的纯水箱装置。
背景技术
污水处理为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程，目的是提高水质，使之达到某种水质标准。
当污水经过处理成为环保水后还需要进行消毒处理，现一般采用对水不会造成污染的紫外线杀菌灯对其进行杀菌消毒操作，但紫外线杀菌灯在水中对过远的区域照射范围较弱，达不到相应的消毒杀菌的作用，导致杀菌消毒不彻底，如果通过增加若干个密集分布的紫外线杀菌灯进行杀菌操作，一是造成大量的电力资源浪费，二是增加了杀菌消毒成本，且对于较小区域的照射区域进行增加紫外线杀菌灯也过于浪费。
于是，有鉴于此，针对现有的结构及缺失予以研究改良，提供环保水处理用的纯水箱装置，以期达到更具有更加实用价值性的目的。
实用新型内容
为了解决上述技术问题，本实用新型提供环保水处理用的纯水箱装置，以解决现有紫外线杀菌灯在水中对过远的区域照射范围较弱，达不到相应的消毒杀菌的作用，导致杀菌消毒不彻底，如果通过增加若干个密集分布的紫外线杀菌灯进行杀菌操作，一是造成大量的电力资源浪费，二是增加了杀菌消毒成本，且对于较小区域的照射区域进行增加紫外线杀菌灯也过于浪费的问题。
本实用新型环保水处理用的纯水箱装置的目的与功效，由以下具体技术手段所达成：

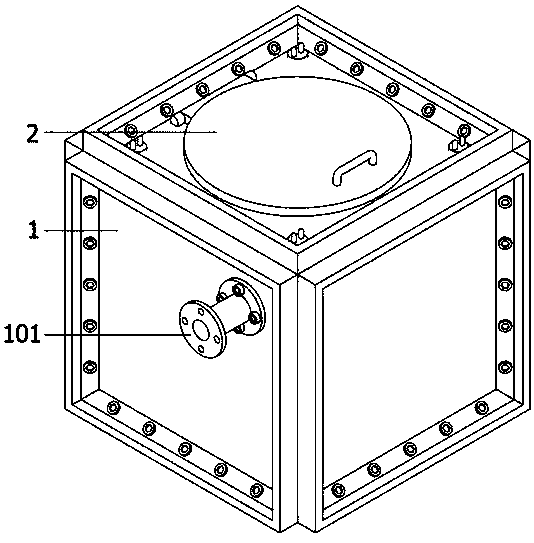

环保水处理用的纯水箱装置，包括水箱、进水口法兰、出水口法兰、人孔、限位凸起块、第一限位槽、第二限位槽、水箱盖、紫外线杀菌灯、透射增强机构、第一超白玻璃块、第二超白玻璃块、第三超白玻璃和增透膜;所述水箱整体呈正方体结构，且水箱顶部正中心位置开设有一处与其内腔相连通的所述人孔，并且水箱顶部轴接有一块遮掩密封所述人孔的所述水箱盖;所述水箱右端面的右上角位置处设置有一处与水箱内腔相连通的所述进水口法兰，且水箱左端面左下角设置有一处与水箱内腔相连通的所述出水口法兰;所述水箱内腔四处边缘夹角位置处均设置有一根所述紫外线杀菌灯，且四根所述紫外线杀菌灯的接口端均贯穿水箱内壁并位于其顶端;所述水箱内腔呈环形阵列状设置有四块所述限位凸起块;所述限位凸起块整体结构呈没有下底的等腰梯形状结构;四块所述限位凸起块的顶端面对应于等腰梯形状结构的上底及与其相连接的部分等腰梯形状结构的两边腰位置处共同开设有一处所述第一限位槽，且四块所述限位凸起块的顶端面对应于等腰梯形状结构的两边腰位置处均开设有一处所述第二限位槽，并且两处所述第二限位槽均不与第一限位槽相连通;四块所述限位凸起块顶端面上均设置有一组所述透射增强机构;所述透射增强机构由第一超白玻璃块、第二超白玻璃块和第三超白玻璃共同组成;所述第一超白玻璃块及第二超白玻璃块分别嵌入在所述限位凸起块顶端面上所开设的两处所述第二限位槽内;所述第二超白玻璃块嵌入在所述限位凸起块顶端面上所开设的所述第一限位槽内。
进一步的，所述透射增强机构中第一超白玻璃块、第二超白玻璃块和第三超白玻璃的高度均相一致，且均低于水箱内腔的高度，但其高度差大于限位凸起块的高度。
进一步的，四块所述限位凸起块等腰梯形状结构中两边腰之间的夹角部位分别与所述水箱内腔的四处边缘夹角位置处位置相对应。
进一步的，设置在四块所述限位凸起块顶端面上的每组所述透射增强机构中的第二超白玻璃块对应于其包裹住所述紫外线杀菌灯对应的端面上均渡有一层所述增透膜。
进一步的，四组所述紫外线杀菌灯均采用中波紫外线的紫外线杀菌灯。
与现有技术相比，本实用新型具有如下有益效果：
本实用新型水箱内腔四处边缘夹角位置处均设置有一根紫外线杀菌灯，且水箱内腔呈环形阵列状设置有四块限位凸起块，且四块限位凸起块等腰梯形状结构中两边腰之间的夹角部位分别与水箱内腔的四处边缘夹角位置处位置相对应，并且四块限位凸起块顶端面上均设置有一组透射增强机构，且每组透射增强机构均由第一超白玻璃块、第二超白玻璃块和第三超白玻璃共同组成，通过透光率达91.5%以上的超白玻璃材质，便于增强光的透射能力，以便于对四根紫外线杀菌灯照射范围较弱的区域进行加强照射，且设置在四块限位凸起块顶端面上的每组透射增强机构中的第二超白玻璃块对应于其包裹住紫外线杀菌灯对应的端面上均渡有一层增透膜，以利于光的半波损失，让两层反射光相互抵消，从而减少光在入射时的反射光，根据光的干涉现象，从而增强了光的透射能力，以便于对四根紫外线杀菌灯照射范围较弱的区域进行加强照射，进行最大程度的消毒操作，进一步的，四组紫外线杀菌灯均采用中波紫外线的紫外线杀菌灯，中波紫外线的穿透性最强，且第一超白玻璃块、第二超白玻璃块和第三超白玻璃又均采用平面结构，平面透光性强，进一步的增强了透射性，杀菌灯250nm-260nm波长便可起到很好的杀菌作用，而中波紫外线的波长为280nm-320nm，保证杀菌效果。
